周立功单片机十年前推出ZLG7289/7290等键盘管理和数码管显示芯片，只有2/3根通信线，就可以管理64个按键以及8位数码管或者64只LED灯。ZLG7289/7290开发简单，功能强大，性能稳定，深受开发者的热捧。
而如今，周立功单片根据客户新的需求，开发出新一代键盘管理和数码管显示芯片—ZLG72128。
图1 ZLG72128
主要特性
直接驱动12 位共阴式数码管（1 英寸以下）或96 只独立的LED ；
能够管理多达32 只按键，自动消除抖动，其中有8 只可以作为功能键使用；
利用功率电路可以方便地驱动1 英寸以上的大型数码管；
具有位闪烁、位消隐、段点亮、段熄灭、功能键、连击键计数等强大功能；
提供有10 种数字和21 种字母的译码显示功能，或者直接向显示缓存写入显示数据；
与微控制器之间采用I2C 串行总线接口，只需两根信号线，节省I/O资源；
工作电压范围：3.0～5.5V；
工作温度范围：－40～＋85℃；
封装：标准TSSOP28 。
ZLG72128可以直接驱动12位共阴式数码管（或者96只独立LED），同时还可以扫描24只普通按键和8只功能按键（和电脑键盘上的Ctrl、Shift、Alt键一样）。另外ZLG72128内部还设置有连击计数器，能够识别按键按下时间长短，用于按键长按识别。芯片采用标准I2C总线方式，通信速率可达400kps。
ZLG72128继承了ZLG7289/7290强大功能数码管显示功能，芯片设计更加优化：
ZLG72128采用TSSOP28，封装相对ZLG7289/90更小。
ZLG72128使用内部晶振，相对ZLG7289/90省去了晶振。
ZLG72128使用标准I2C接口，通信速率可达400kps，可以和其他I2C总线设备兼容，解决ZLG7289/90通信速率过低而且和总线其他设备不兼容问题。
ZLG72128工作温度-40-85°，稳定性能比ZLG7289/90更加出色。
ZLG72128数码管位数可以设置，位数少驱动能力更强。
为了方便客户开发使用ZLG72128，周立功单片机公司提供硬件设计和软件开发等资料图 2，方便开户快速ZLG72128芯片，同时提供开发板图 3，演示ZLG72128芯片功能。
图 2 ZLG72128原理图设计

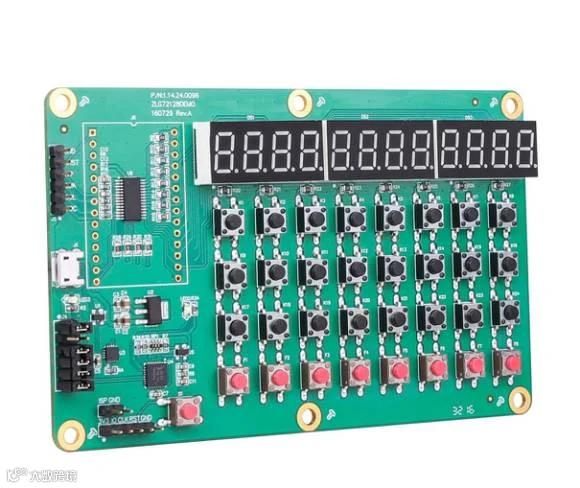

图 3 ZLG72128 demo板
ZLG72128键盘管理和数码管驱动芯片适用于任何有按键需求和数码管显示的场合，如手持设备，仪器控制面板和消费类电子产品等。
图 4是一台称重显示控制器面板，面板需要管理16个按键、4只LED灯、8个小数码管和5个大数码管。1片ZLG72128管理16个按键、4只LED灯、8个小数码管，另外一片设置只显示5位，就可以驱动5个大数码管。
图 4 称重显示控制器
