设置差分对，有好几种方法，下面我就来一一介绍：
方法一：

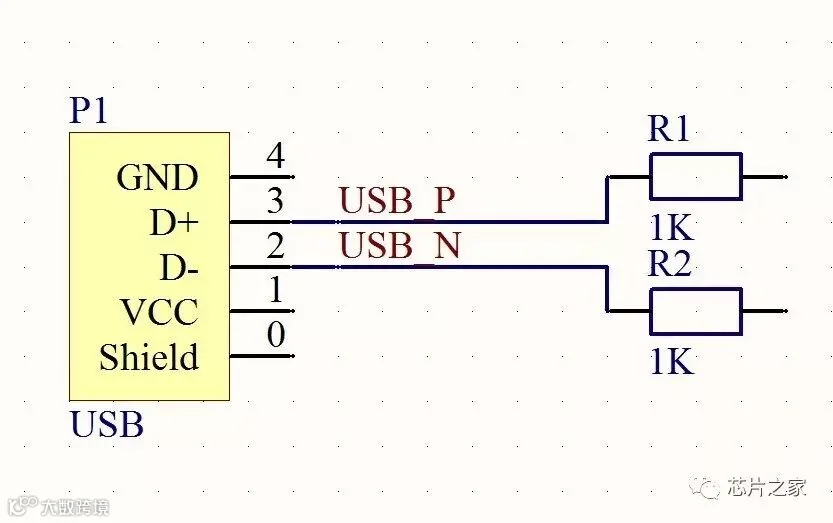

原理图中直接设置好，然后导入到PCB中，如图，给要设置的差分对加上网络标号，分别要以_N和_P作为后缀，不然导入不识别，（我是AD10，不知道后面的版本是不是这样）：

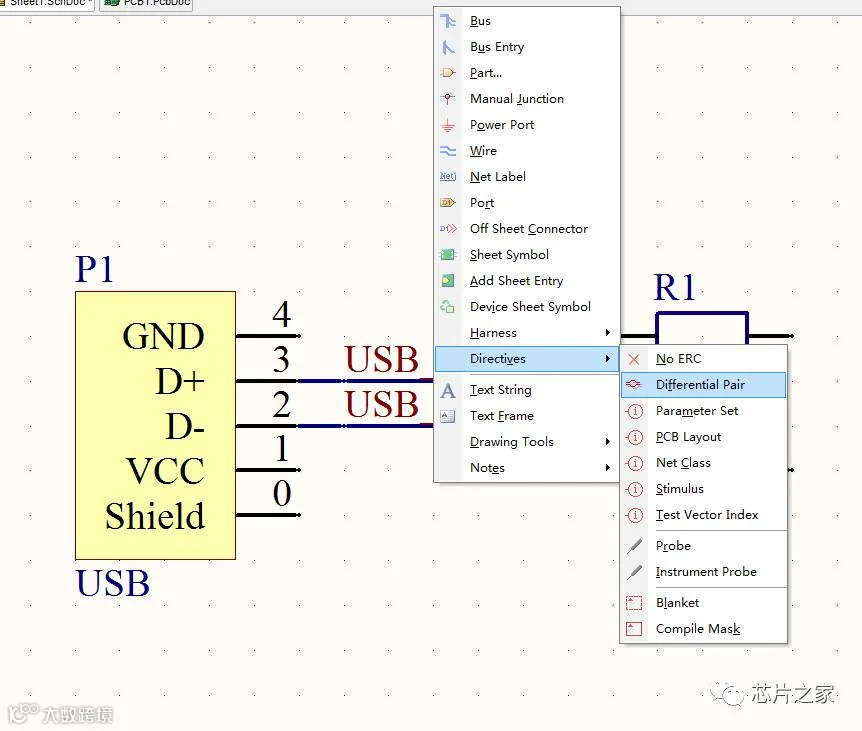

然后，点击菜单Place->Directives->Differential Pair如图：
放置，差分对标志，如下图：

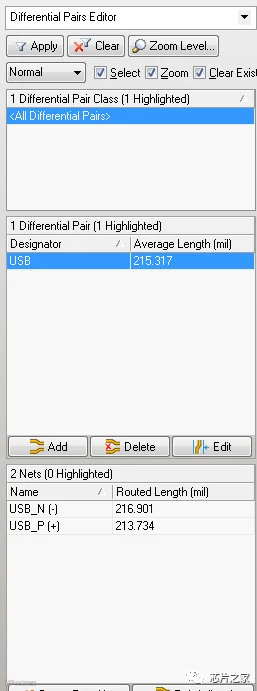

然后导入到PCB中，就可以在差分对类即Differential Pair Class下面看到要设置的差分对了：
方法二：
可以在PCB中直接设置差分对，点击进入PCB页面，在Differential Pair Class标签页下，点击ADD图标如下图所示：

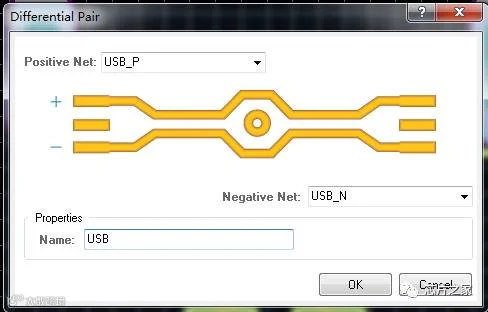

在弹出对话框中，填写你要配置的差分对，点击OK即可，如下图：
添加成功：
方法三：
在PCB中使用差分对设置向导，如下图所示，在PCB中直接设置差分对，点击进入PCB页面，在Differential Pair Class标签页下，点击Creat From Net：

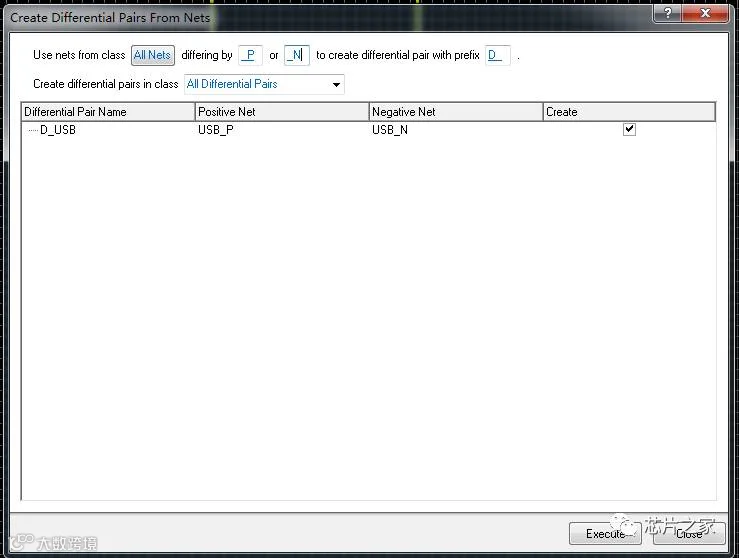

弹出如下界面：
输入相应差分线的后缀，软件自动筛选，弹出相关网络，点击Execute，即可生成差分对：
生成差分对成功，如下图：
