应用笔记《ESD和EOS的原因、差异及预防》

在许多基于单片机的应用中，单片机都受到各类电磁噪声的影响。电气噪声可能导致应用出现异常行为。其中的两种噪声事件分别称为静电放电（ElectrostaticDischarge，ESD）和电过载（Electrical Overstress，EOS）。本应用笔记讨论了这两种事件、导致这些事件的原因以及如何最大程度降低它们对应用的影响。

静电放电（ESD）是一种最常见的电磁兼容（ElectroMagneticCompliance，EMC）现象。术语“静电”表示特定物质在与其他物质接触（例如，用脚在羊毛地毯上摩擦）时累积的静电荷。有时在触摸金属或汽车时会产生电火花，这就是静电放电（ESD）现象。放电量取决于物质和环境（包括湿度）。ESD现象不仅仅发生在人与带静电物质接触的情况下。机器和家具（例如，工作台）也会累积静电，并在与电气元件接触时发生放电。

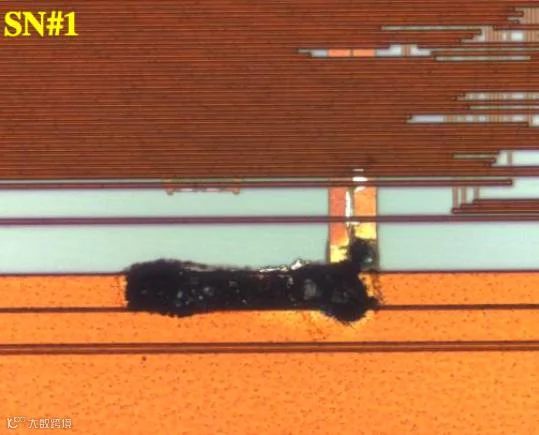

在半导体环境中，电过载（EOS）这一术语用于说明当电子器件承受的电流或电压超出器件的规范限值时可能发生的一种现象。电过载可能会对整个器件或器件的一部分造成热损坏。热损坏是因发生EOS事件期间产生过多热量而引起。当器件承受高电压或高电流时，器件内的连接会发生电阻加热，从而使温度过高。通常，过多热量处于施加电气应力的区域周围。这会导致器件损坏，并且大多数情况下，这种损坏肉眼可见。EOS可能因单次非重复性事件或者持续的周期或非周期事件而引起。EOS事件可以是瞬时事件（仅持续几毫秒），在满足条件的情况下也可以是持续事件。EOS能量耗尽后，器件可能永久损坏，也可能无法正常工作或者只有一部分可以正常工作。
