共同学习

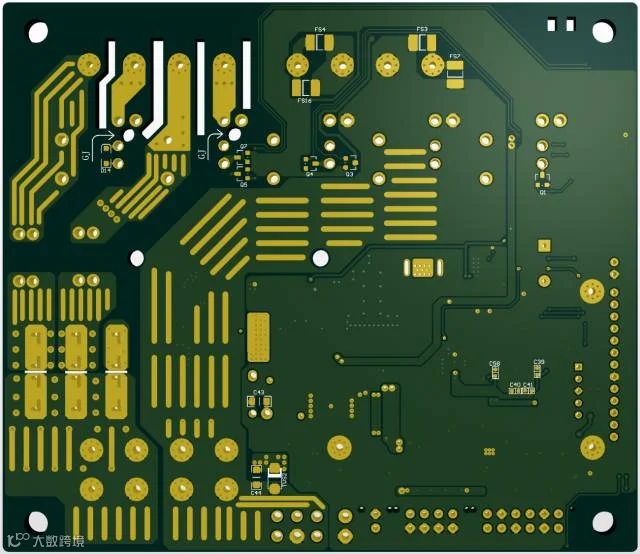

发两板子,前两年画的,项目流产了,所以正反面发上来也无妨。布局方面好几次推倒重来,这两板花的时间...不说了。
也请各位高手把作品拿出来秀秀,大家共同学习学习。

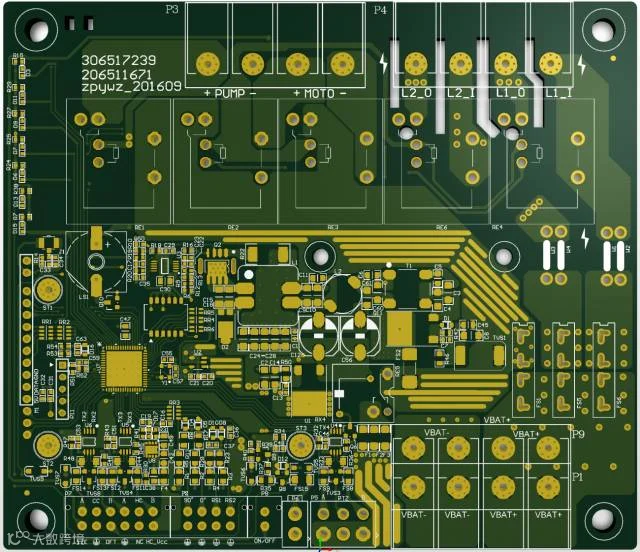

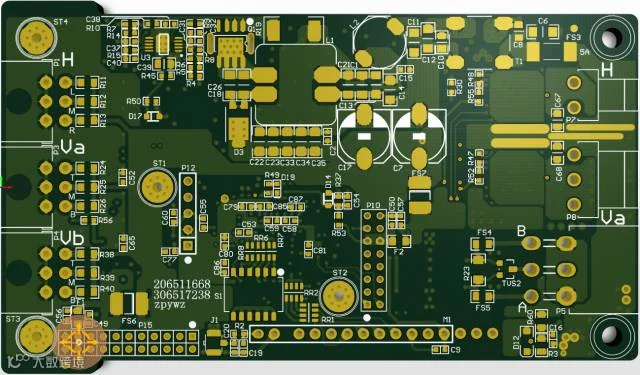

图片可以点开看,4K屏截图的这个板上面两块是功能扩展板,主板左边有两个突出是为了插入铝型材外壳,右边没有突出是因为下面有两个电机驱动芯片需要散热,芯片下面贴导热垫,靠上螺丝把PCB压到型材上散热。同时起固定作用。这个靠2颗螺丝固定+散热的设计,有用型材外壳的网友可以参考一下。
网友精彩评论
@MAD_FISH 板子画的真漂亮
@tangsizu 3D好真实,怎么做到的
@pygh 连接上下PCBA的固定螺柱是否是标准件,还是自己开模定制的,看着不错。
@xujihu 赏心悦目

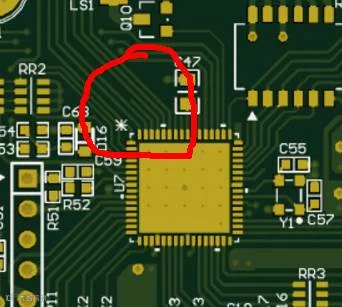

@简简单单 板子画的不错,不过看到一根断线

@zpywz 这是我的习惯,没用上的管脚都会延伸一点出来,避免拆焊时掉焊盘,如果有空间的话,我会打一个过孔。是防止QFN焊盘掉多了吹焊的时候容易被焊锡拉偏。
@aishinimi9 请教下,看了EMC的布线原则,说一般情况下不允许出现一端悬空的布线,这样画有影响吗?以前画板的时候,也喜欢将芯片不用的引脚引出一段,不过都是低频电路。
@huike 我也是这样,好多时候MCU上面引出来好多断线,其实是怕焊盘不给力。
你怎么看?欢迎留言评论!
