Gerber 文件是一种符合 EIA 标准，用于驱动光绘机的文件，该文件是把 PCB 中的布线数据转换为光绘机用于生产1:1高度胶片的光绘数据，能被光绘图机处理的文件格式。当使用 Altium Designer 绘制好PCB电路图文件之后，需要打样制作，但又不想提供给厂家工程文件，那么就可以直接生成gerber光绘文件，将生成的gerber文件提供给厂家就可以打样制作PCB板。
那么Altium Designer 18如何进行生产Gerber文件呢？
1、打开Altium Designer 18软件，加载要转换的PCB文件。按下图将原点设置在板子左下角。
2、转换Gerber文件，在PCB编辑器的菜单中选择“文件”-“制造输出”- “Gerber Files”命令，会弹出Gerber文件配置页。

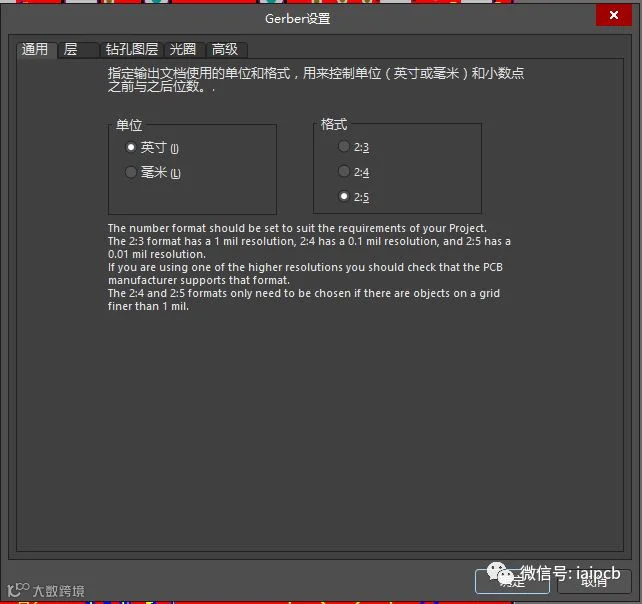

3、Gerber文件第一步骤：通用页面，按下图设置
4、层页面，
第一步，在左下角绘制层选择使用的，即可看到2处打钩的图层。
第二步，镜像层处选择全部去掉，即可看到2处取消打钩的图层。
第三步、将 包括未连接的中间层焊盘 打钩
层配置，完整界面。
5、钻孔图层配置页面，如图所示。

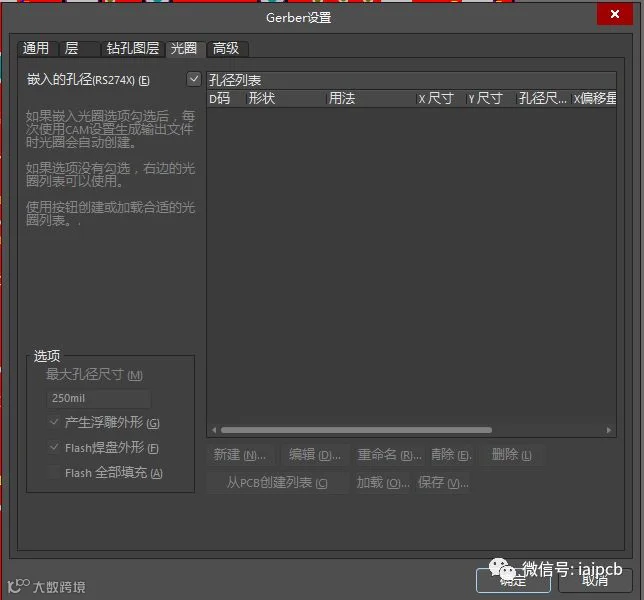

6、光圈配置页面，如图所示。

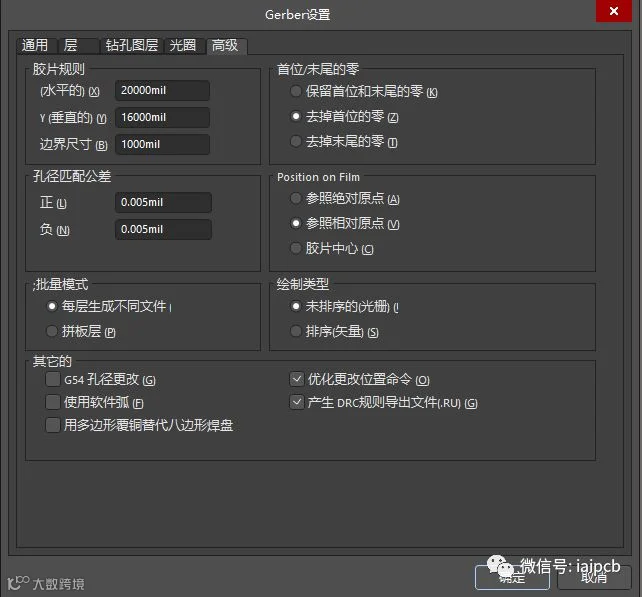

7、高级配置页面，如图所示。
8、点击确定后，即可看到下图。先不用看，下面进行第二步。
9、在PCB编辑器的菜单中选择“文件”-“制造输出”- “Gerber Files”命令，会弹出Gerber文件配置页。
10、Gerber文件第二步骤输出定位钻孔：通用页面设置默认。
11、层页面按下图，把所有钩去的。
在层页面，把机械1层打钩。
12、钻孔图层页面，配置如下图。
13、光圈页面，配置如下图。
14、高级页面，配置如下图。
15、点击确定后，即可看到下图。先不用看，下面进行第三步。
16、第三步骤是确定钻孔的形状，选择“文件”- “制造输出”- “NC Drill Files”

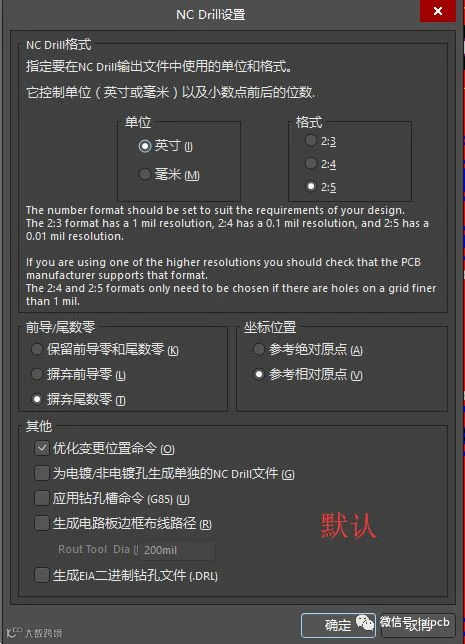

17、NC Drill设置页面，默认即可。

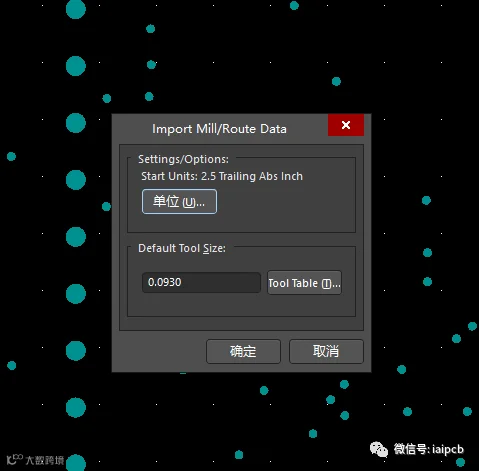

18、上图点击确认，会出现下图。一直点确认。

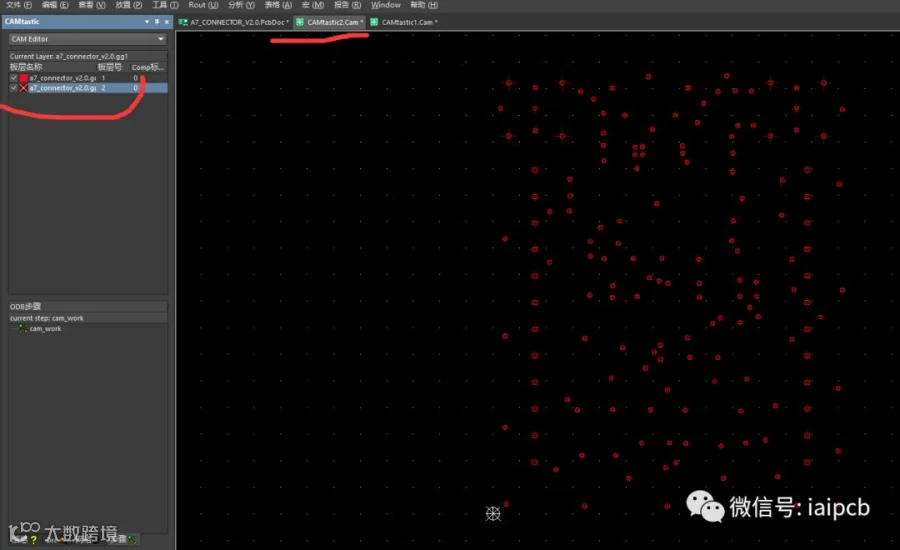

19、确定完成后，即可看到下图。

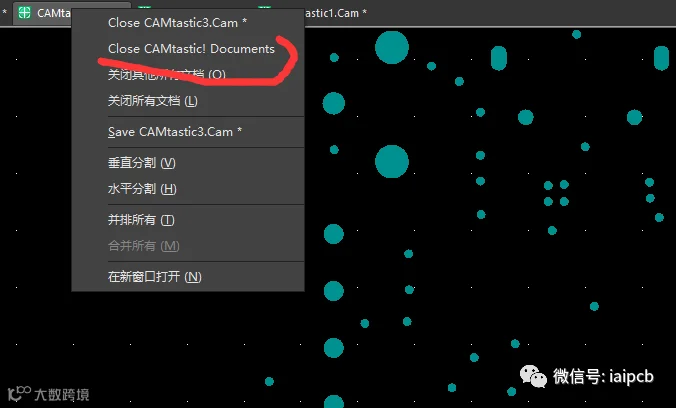

20、把上图生成的文件，全部认真检查一下，没有问题的话，关闭所有生成文件，无需保存。

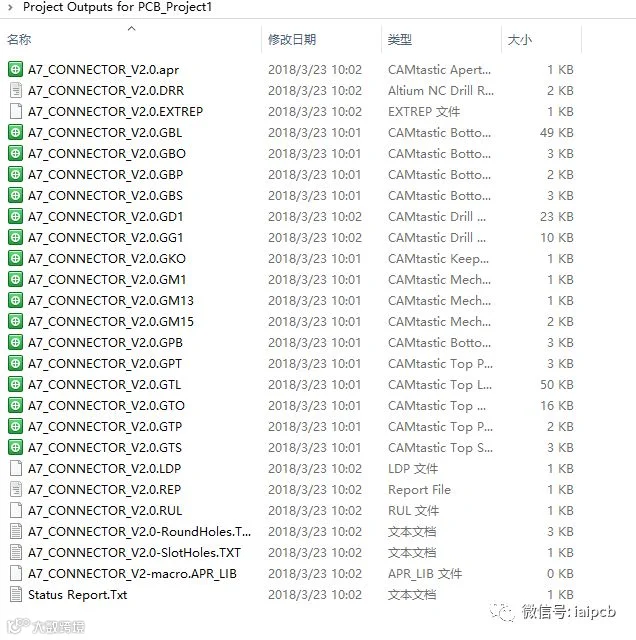

21、在工程文件夹下，有下图文件夹。打开即可看到刚才生产的文件。
22、将下面文件打包，发给板厂即可。
23、完成。
