作者:程杰,整理:晓宇

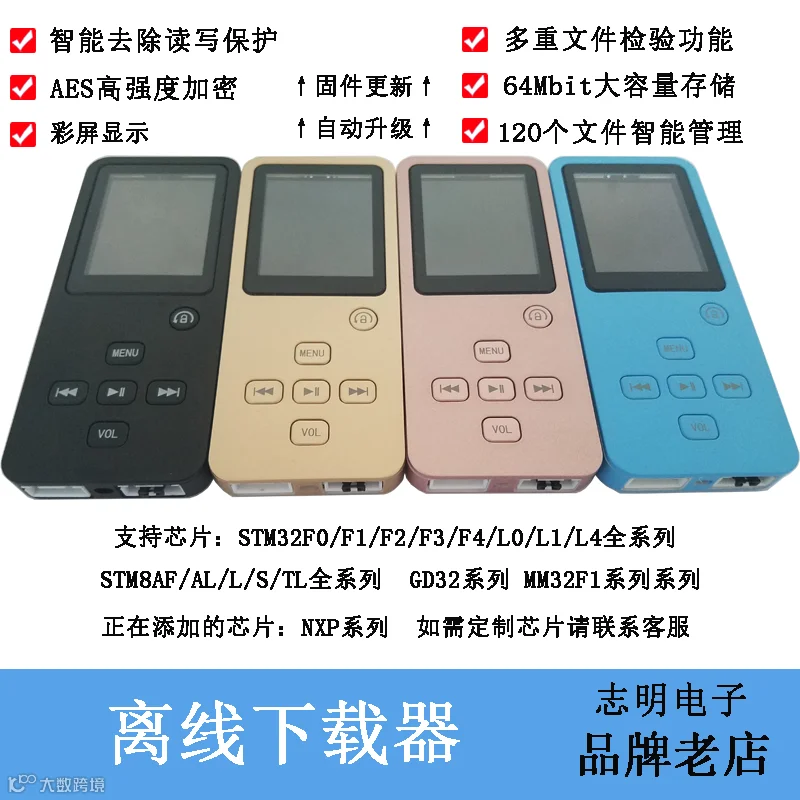

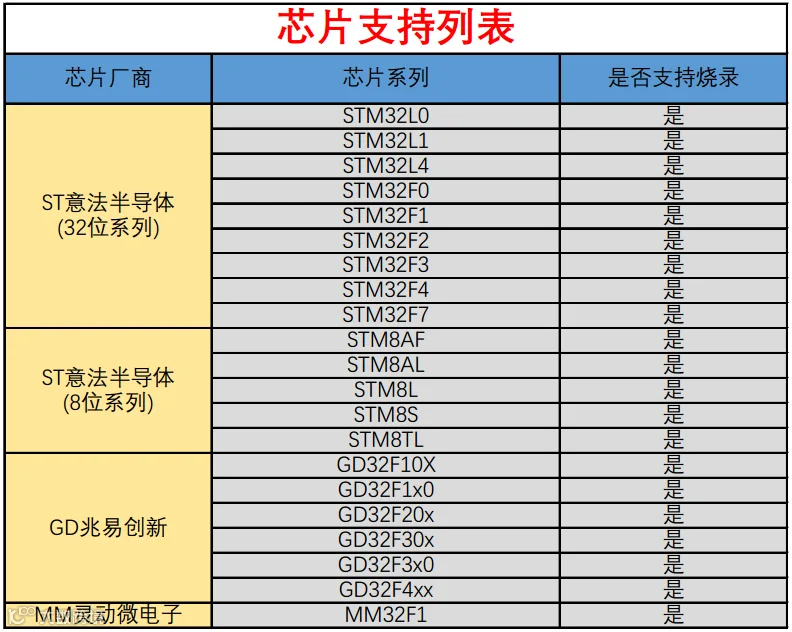

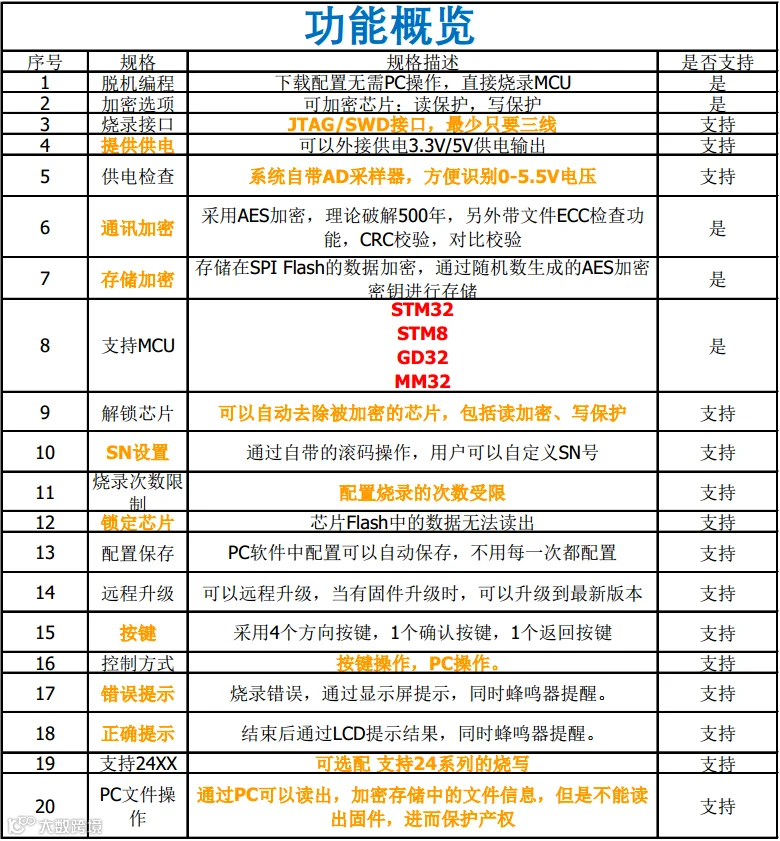

1:芯片支持:STM8全系列/STM32F0/F1/F2/F3/F4/F7/GD32F1 (芯片没有全部测试,大多数常用的都是可以的。STM32F7只测试了一款。)
2:方案采用了:STM32F103RET6做为主控。其中SWD时序使用的是:单片机IO模拟。STM8的采用的是:高级定时器时序的。
3:软件上使用了μc/OS-Ⅲ,没有使用GUI,IDE使用:MDK528。
4:PCB采用了双面贴片,PCB生产在嘉立创生产的。

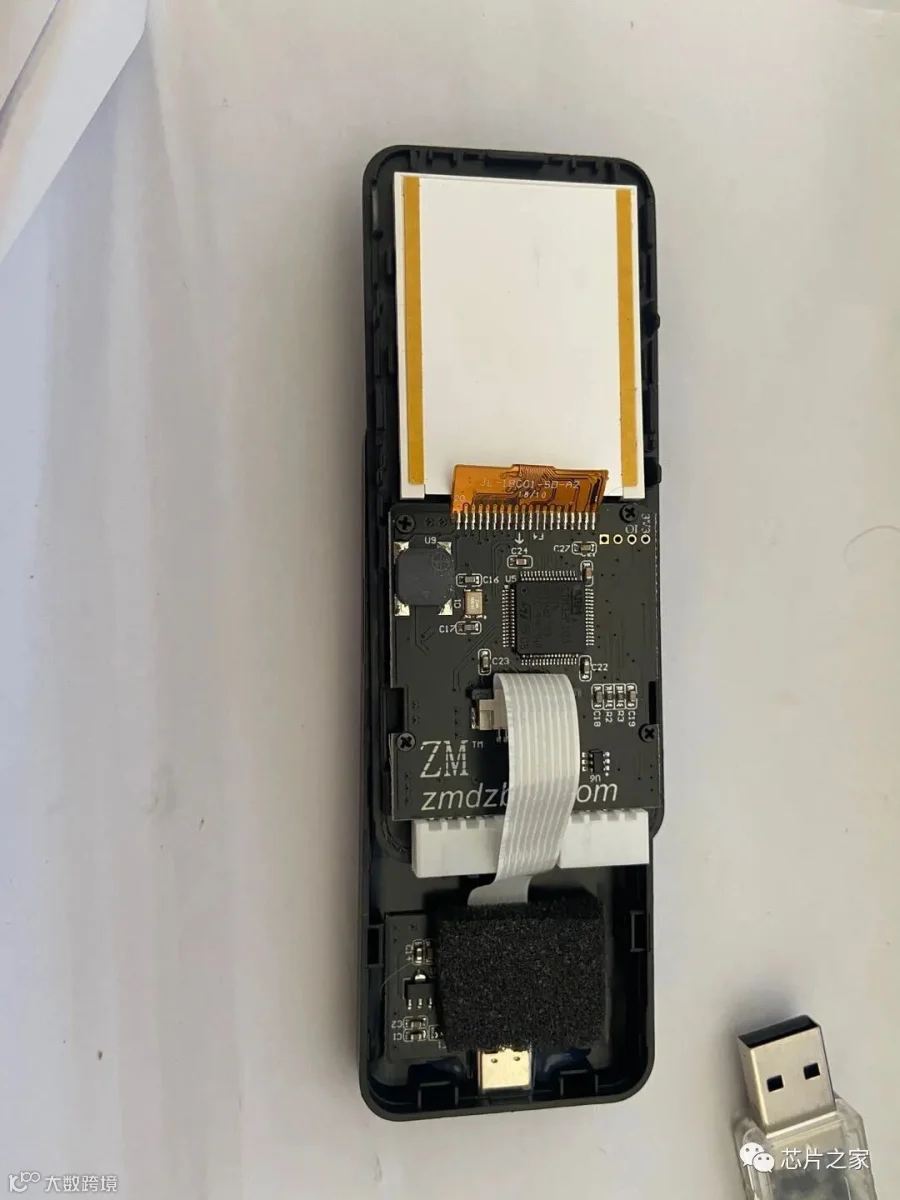

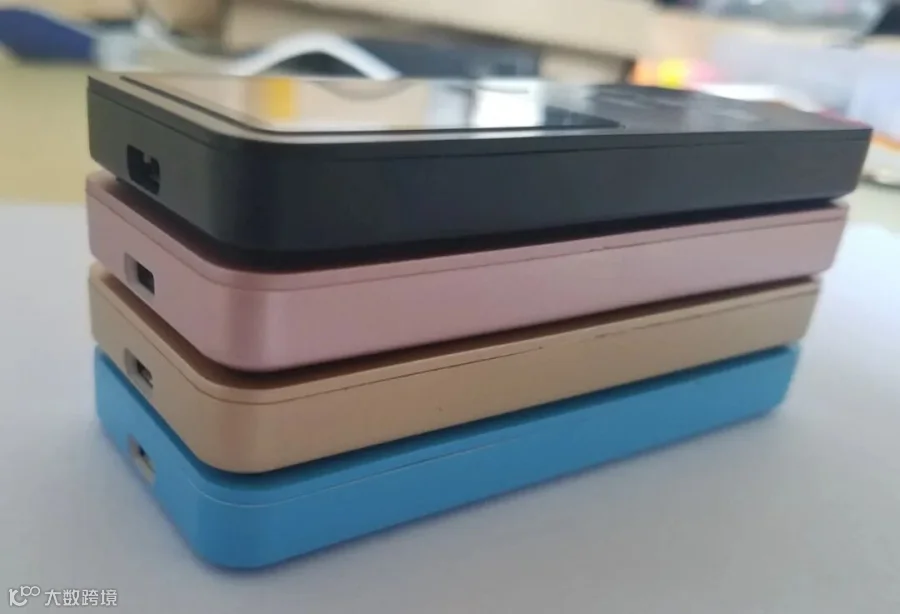

5:外壳,使用了一款:MP4的外壳,然后:拿到加工厂进行开孔处理。
6:LCD也是从外壳厂家拿货的,市场上没有找到。
7:使用了无源蜂鸣器,存储用了:w25Q64,没有使用文件系统。
8:画图软件用了:Altium Designer19。


下面展示一下相关设计:
源代码:

BOM表

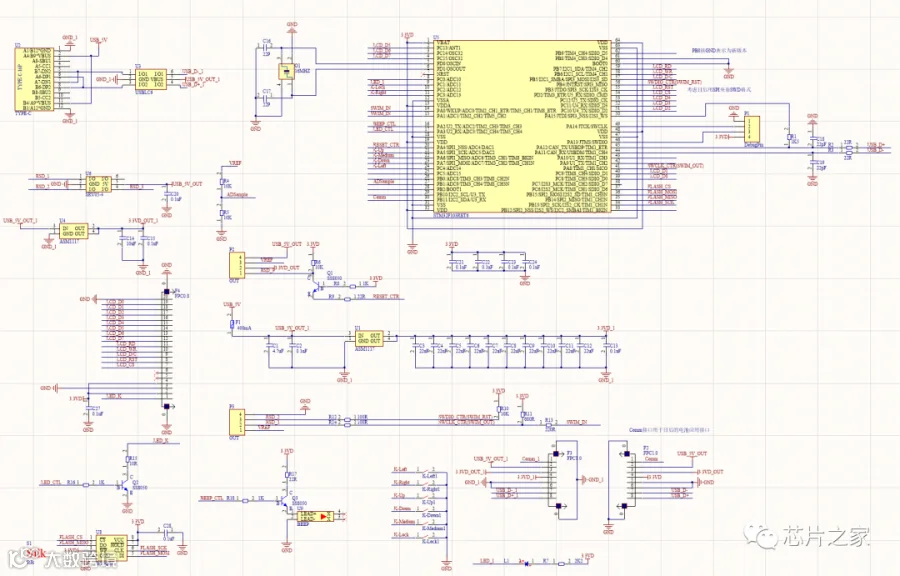

原理图

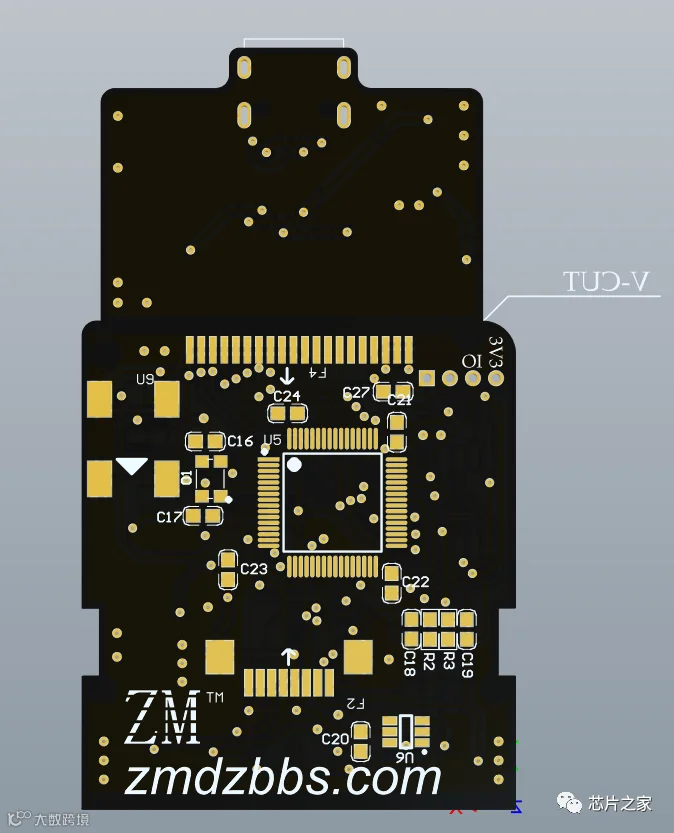

PCB
