两个图的3V电源的开关噪声天壤之别，就是由于换了一个电容！更具体的说，由于2款电容的ESR差异引起。下面我们逐步展开。
几乎看不到噪声的这个图，是采用Rohm的TCOB0J227M8R导电高分子超低ESR（35毫欧@100kHz）钽电容系列；400mV噪声这个图采用Rohm的TCTAL0J107M8R贴片电容（3欧@100kHz）。大家都是Rohm的钽电容系列，是不是太神奇了？

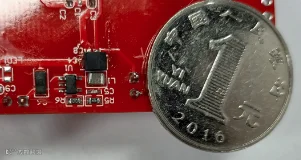

图中是同步buck电路实物，主芯片采用XRP6658，1.5MHz开关频率。电感采用TOKO公司的DFE252010C系列1269AS-H-2R2M。再有器件，就是前面提到的Rohm电容。（RMB仅做尺寸参照，不是电路的一部分。）
在Buck以1.5MHz工作的每一个周期内，S1和S2分别打开。图中绿色是S1打开后电流的流向示意图；图中红色为S1关掉，S2打开为电感续流的电流流向示意图。有了这个图，buck工作原理一目了然，

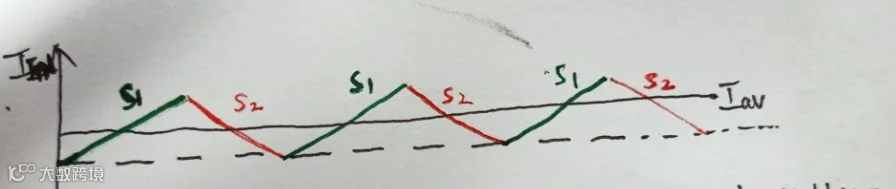

图中表示的是流过电感的电流。两个颜色分别对应上图的S1、S2打开过程。
示波器图片中看到的毛刺，即开关噪声。是由S1、S2（也就是XRP6658内部的2个MOS）导通和截至瞬间产生的尖脉冲所造成。开关噪声随处可见，MCU的I/O在强驱动模式，高频翻转时也可以看到。
纹波是另外一个概念，是输出直流电压的波动。工作原理图片中清晰可见，每一个开、关过程，形成一个充电和放电的过程， 从而造成输出电压的波动。（纹波的波形和流过电感的电流波形非常类似。）
电容的ESR，Equivalent Series Resistance，等效串联电阻。直接影响到电容对噪声和纹波的吸收能力。图中所示为电容的等效模型。
简单举例，100mA的电流脉冲，加在ESR=3欧姆的电容上，可以引起0.3V的噪声。但是，同样100mA的电流脉冲，加在ESR=0.035欧姆的电容上，只引起0.0035V的噪声，完全可以忽略。
此时，各位可以明白开篇那个图片中噪声为何消失了吧？

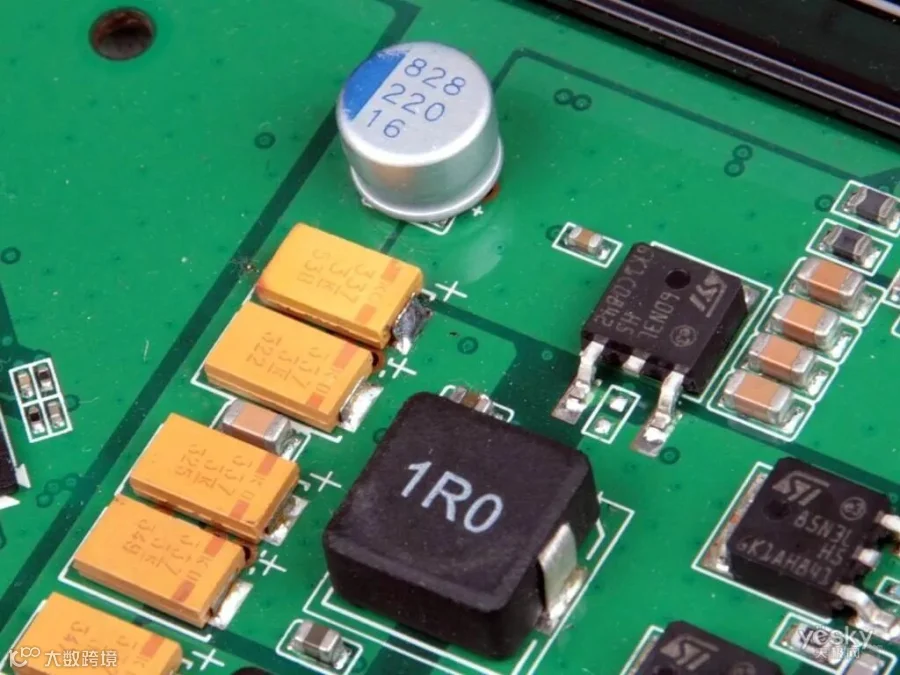

钽电容主要有普通二氧化锰钽电容和高分子聚合物（Polymer）钽电容两种。由于二氧化锰是一种很热情的材质，易燃易冒烟，因此普通钽电容过压（特别是电源调试中，把供电的正、负极接反……）就会出现冒烟起火甚至爆炸等现象。随着钽电容polymer化，杜绝了二氧化锰材质，钽电容变变得更安全、低ESR。

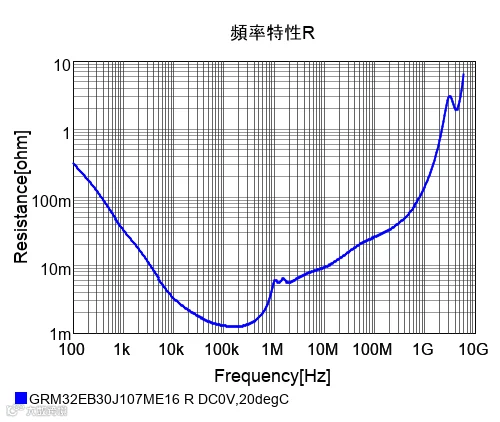

关于ESR，也是有测试条件的，以村田这颗MLCC为例，可以看到在频域内，可以有几百倍或者更大的变化。

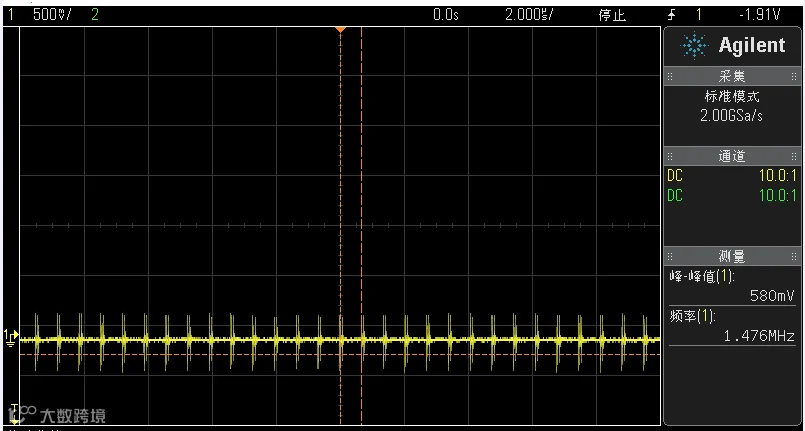

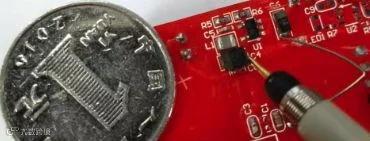

是的，您没看错。我们在buck输入端电容、输出端电容接地处，可以测试到580mV峰峰值的噪声。图中清晰可见这段地线不足1cm。
从工作原理电流回路这张图，各位也大概能明白，这是由buck芯片内部Mos开关时的瞬态电流引起。以后有机会我们来分析这个瞬态变化。
此处只是给同行们一个分析问题的思路：当我们的模拟小信号受到干扰时，或者音频电路有电流噪声时，能想起有可能是PCB layout或者是地线的布局引起就足够了。
