几天前，知名拆解机构iFixit 放出了全新 16 英寸 MacBook Pro 的键盘拆解，今天，完整的拆解终于发布了！下面我们一起来欣赏下MacBook Pro 内部的完美设计！

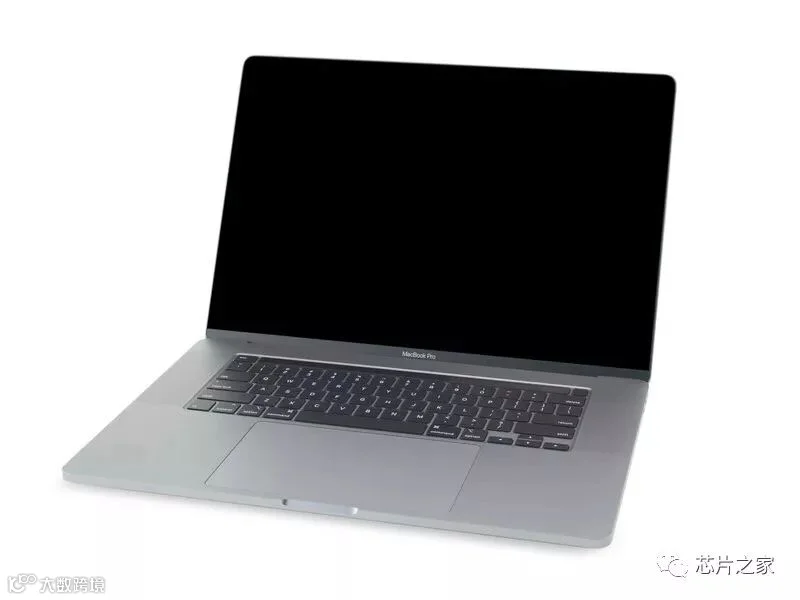

首先，这台被拆解的 MacBook Pro 数据为：

16 英寸 LED 背光 IPS Retina 视网膜显示屏，支持原彩显示，分辨率 3072 x 1920（226 ppi）

搭载 2.6 GHz  6 核 Intel 酷睿 i7 （可睿频至 4.5 GHz），AMD Radeon Pro 5300M 显卡

16 GB 2666 MHz DDR4 SDRAM

512 GB SSD

100 Wh 电池

6 扬声器声音系统，高性能麦克风矩阵

全新的模具型号 A2141，EMC 3347

最上面这台就是全新 16 英寸 MacBook Pro，中间是上代  15 英寸 MacBook Pro，最下面是 2015 款 15  英寸 MacBook Pro

16 英寸 MacBook Pro 与 2015 款 MacBook Pro 对比，合页部分有了新设计

与去年的 15 寸 MacBook Pro 相比，16 英寸 MacBook Pro 的键盘变化：

增加了 Esc 按钮，与 Touch Bar 分离

磨砂质感 Touch ID、电源键

Touch Bar 缩短 19 毫米

方向键重回 T 形 设计，高度减半

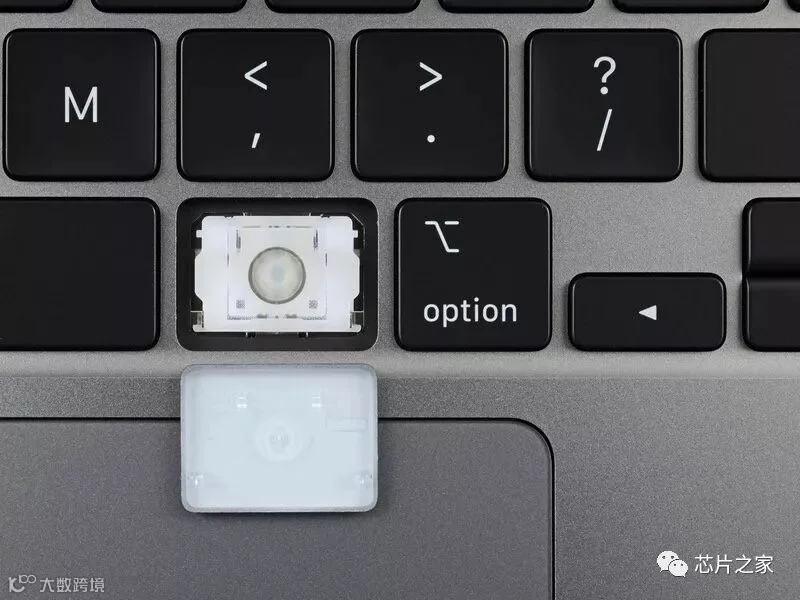

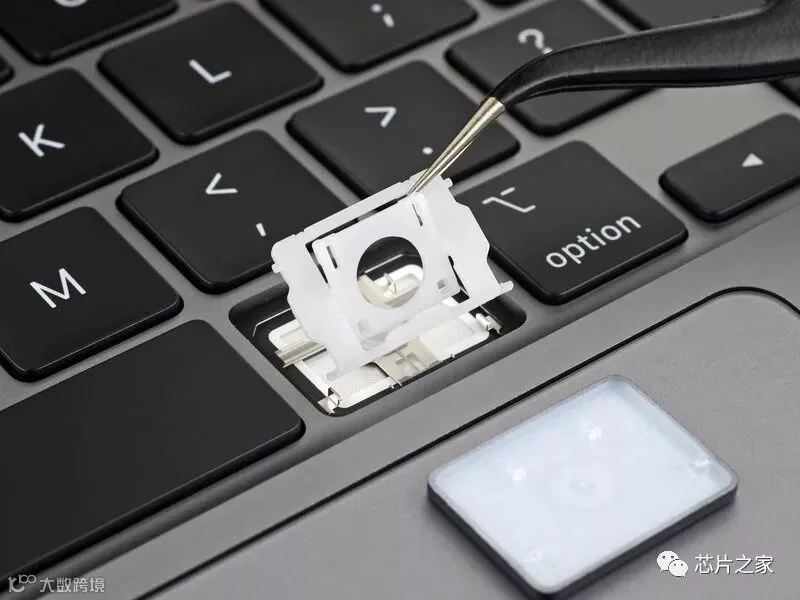

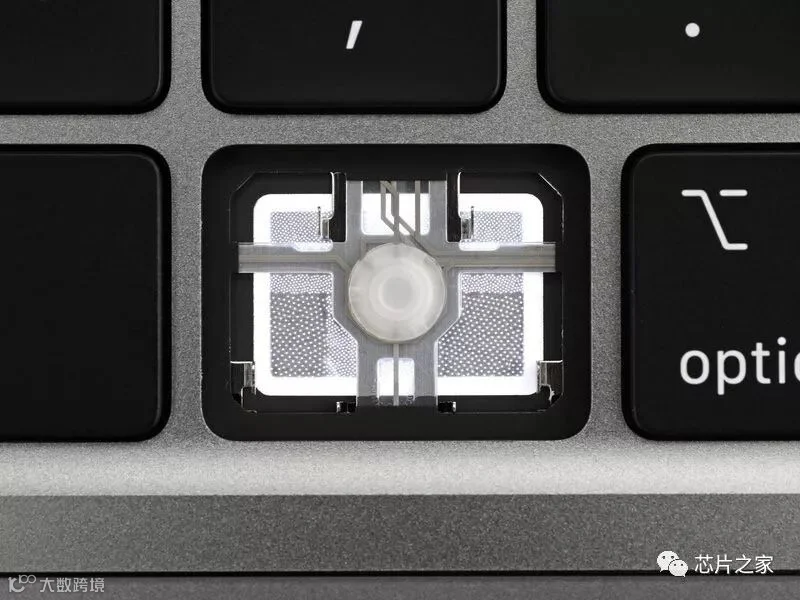

首先拆解大家最关心的妙控键盘，也就是剪刀脚式键盘设计。下面分别是独立妙控键盘、16 英寸 MacBook Pro 妙控键盘以及 15 英寸 MacBook Pro 蝶式键盘。

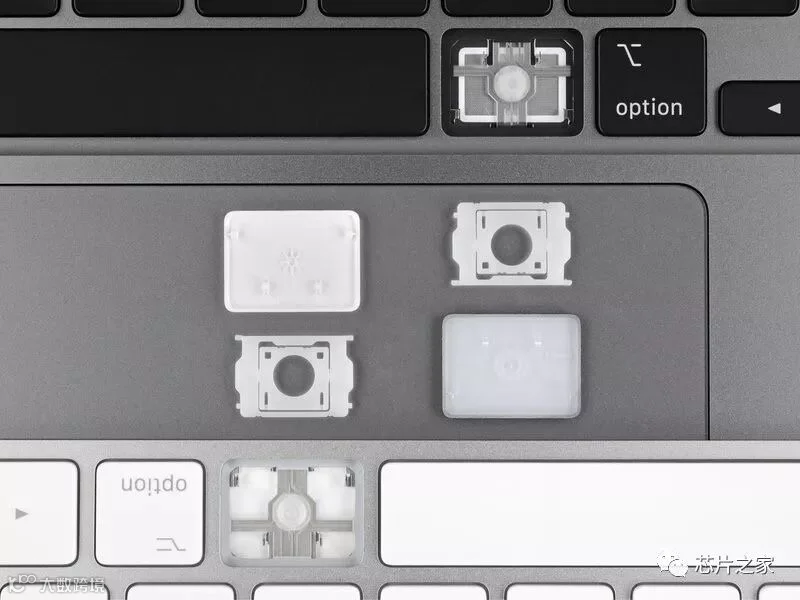

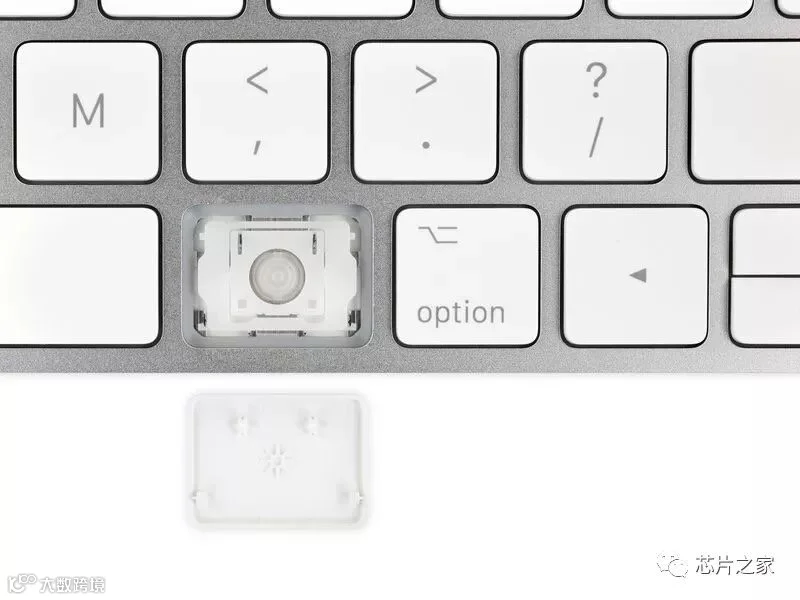

可以兼容独立妙控键盘的键帽

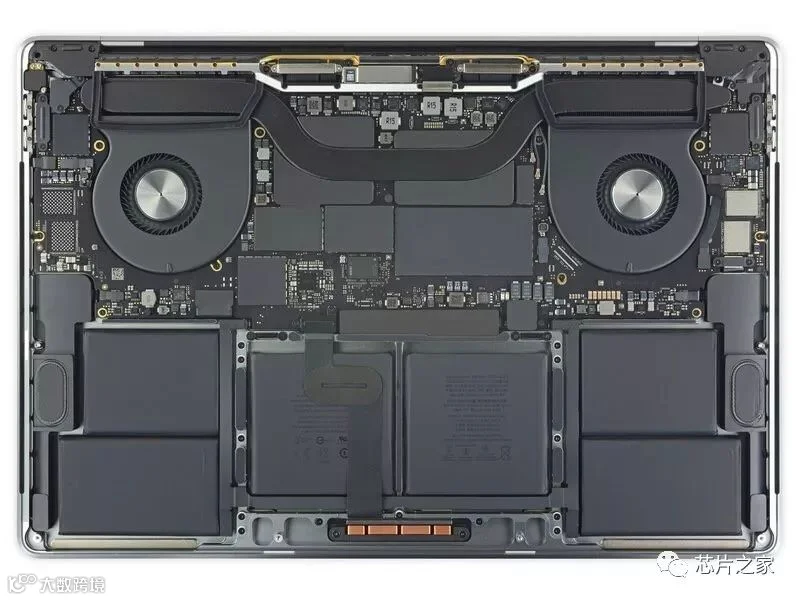

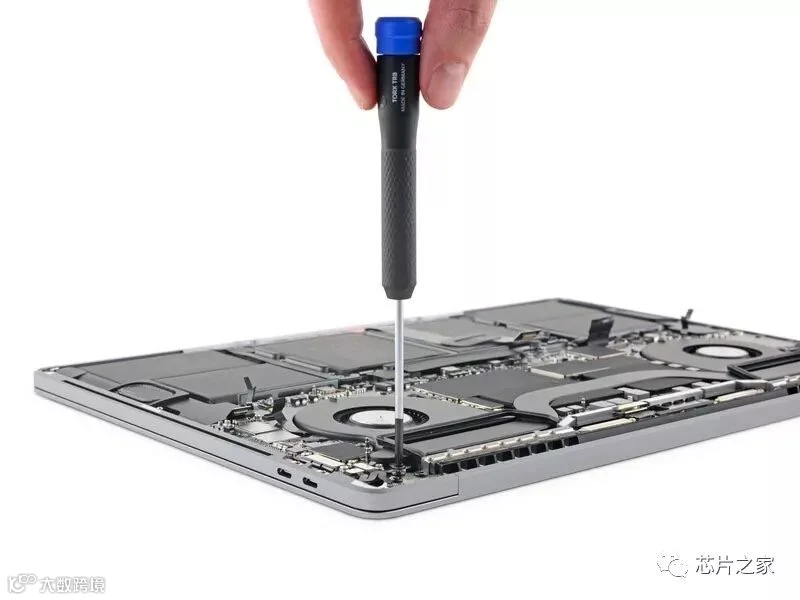

MacBook Pro 的拆解很简单，只需将底部的螺丝拧开，就可以打开后盖

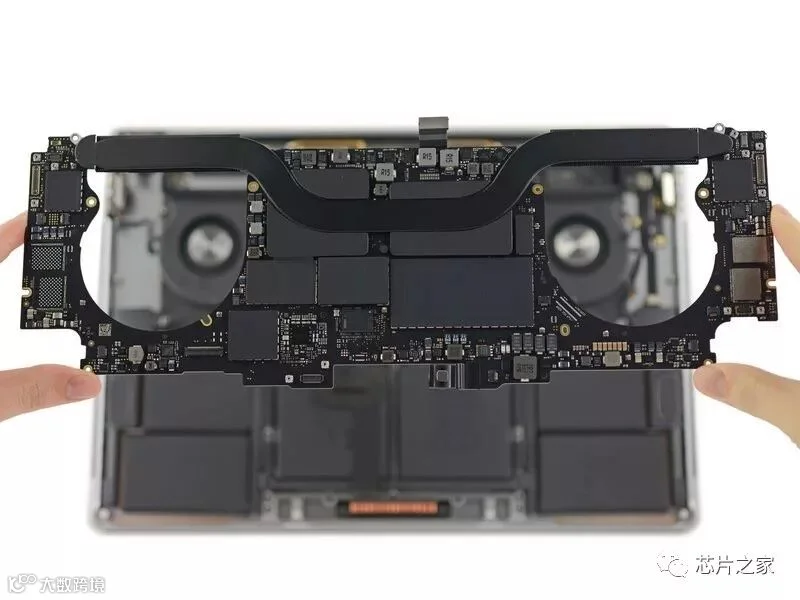

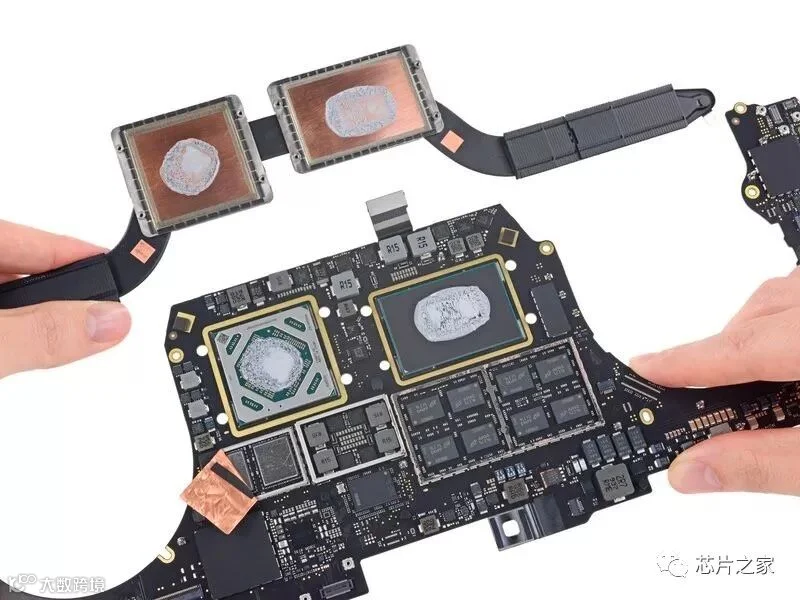

将 MacBook Pro 的主板拆下，以及热管

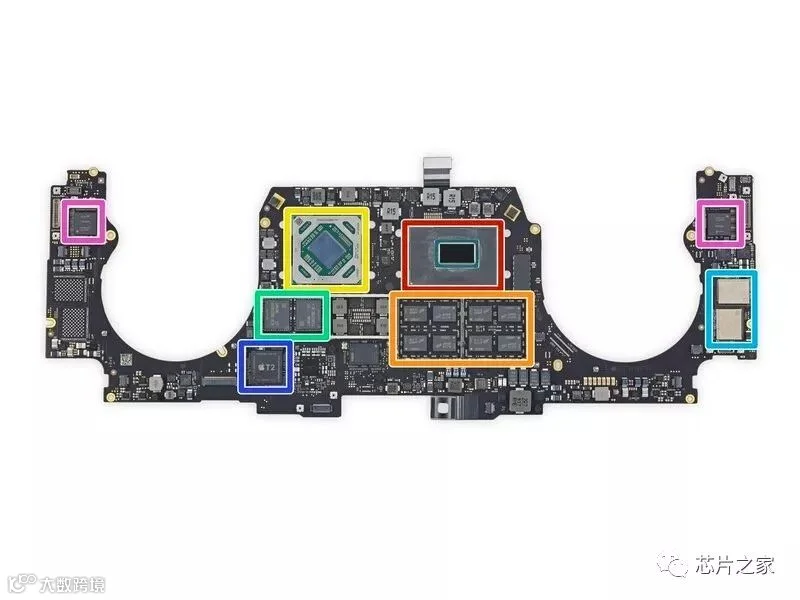

芯片包括：

红色：第九代 Intel 酷睿 i7-9750H 6 核处理器

橙色：16 颗 美光 MT40A1G8SA-075 8 Gb DDR4 SDRAM（一共 16 GB）

黄色：AMD Radeon Pro 5300 显卡

绿色：4 颗 三星 K4Z80325BC-HC14 8 Gb GDDR6 RAM（4GB 显存）

粉色：东芝  TSB4227VE8434CHNA11926 和 TSB4227VE8437CHNA11926 闪存（一共 512 GB）

蓝色：苹果 T2 APL1027 339S00536 协处理器

紫色：Intel JHL7540 雷雳 3 控制器

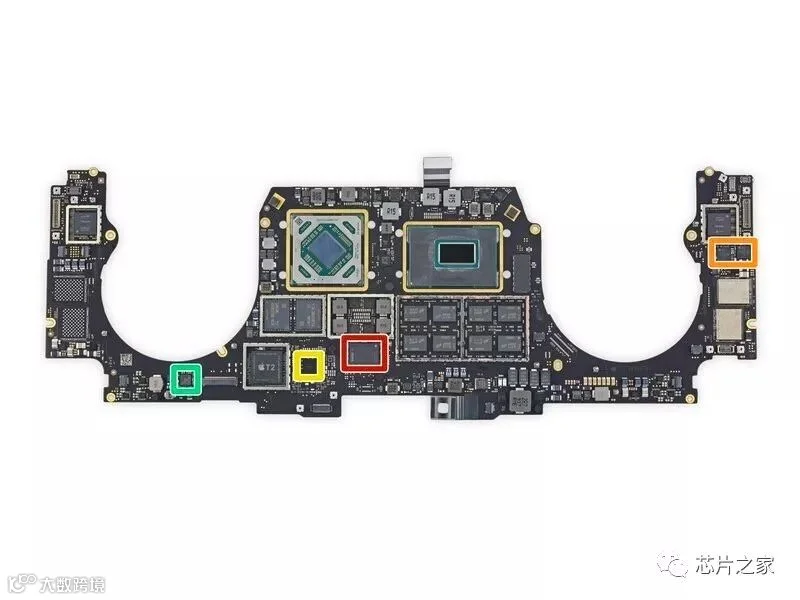

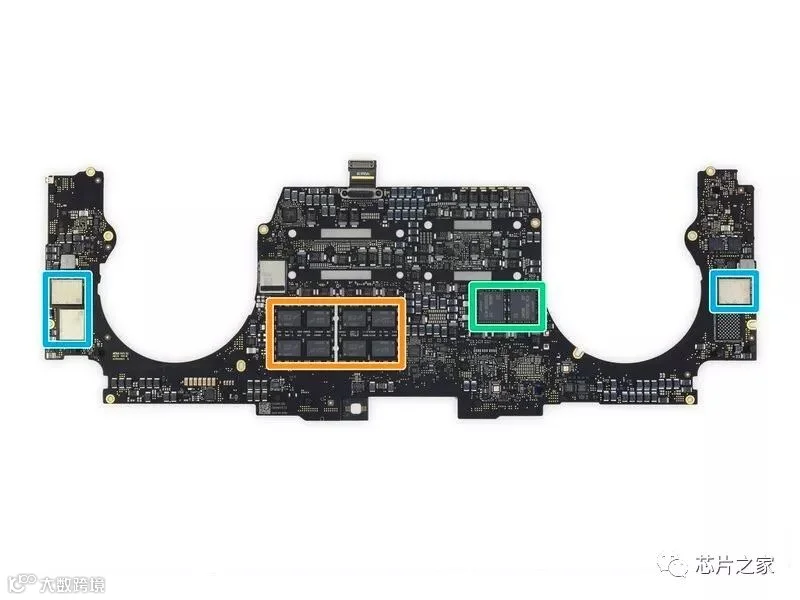

更多芯片：

红色：Intel SR40F 平台控制器

橙色：德州仪器 CD3217B12（可能是电源管理控制器）

黄色：38S00267-A0

绿色：德州仪器 TPS51980B 电源控制器

粉色：339S00610 苹果 WiFi/蓝牙 模块

蓝色：Intersil 6277 PWM 调节器

紫色：Renesas 225101C

顶部是 16 英寸 MacBook Pro，散热孔比之前的版本更大，与全新的风扇页片设计相结合，空气流通量增加 28%

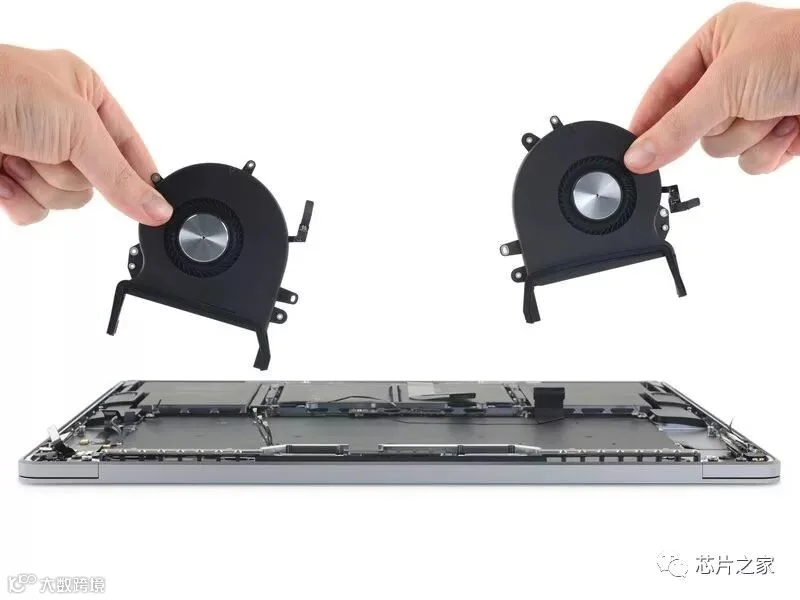

这就是全新的风扇

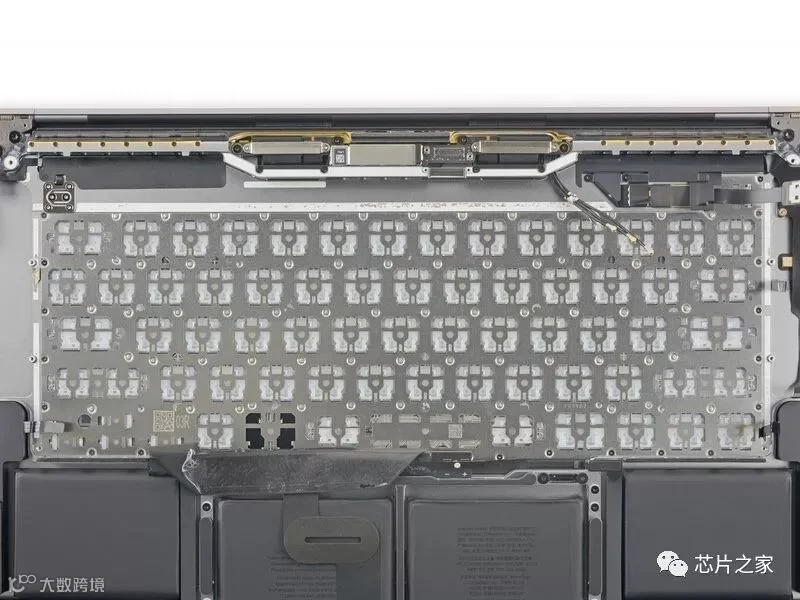

键盘的底部

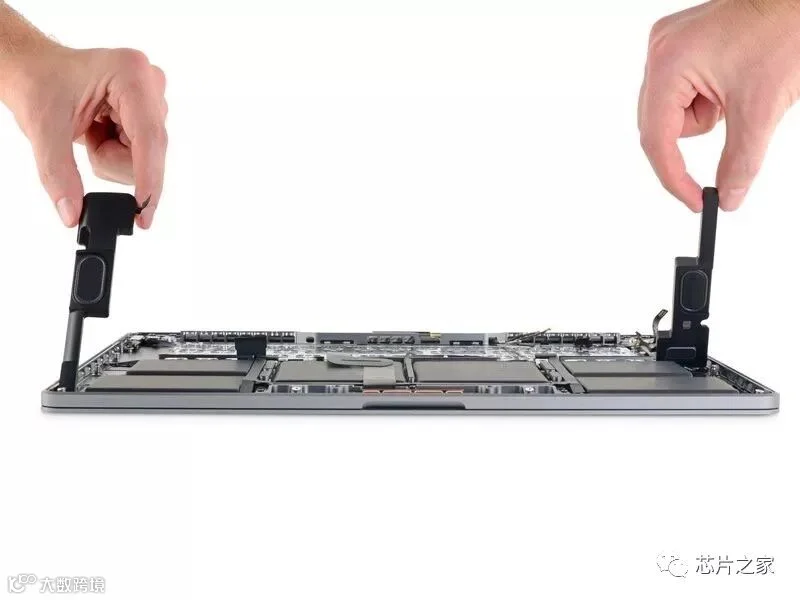

随后是扬声器部分和电池

16 英寸 MacBook Pro 的电池为 99.8 Wh（11.36 V，8790 mHa），这也是 MacBook 中容量最大的电池了，比 17 寸 MacBook Pro 增加了 4.8 Wh，比15 英寸 MacBook Pro 增加了 16.2 Wh。

拆解完毕！可维修性得分 1 分，所有的组件都被焊接在主板上，键盘、电池、扬声器和 Touch Bar 全部使用胶水固定，更换难度很大。唯一的得分项是触控板，可以轻松更换。
