今天直接分享一个参考设计，一个12V/0.7A的开关电源方案，开关电源芯片选用MPS的MP020-5这颗IC，带原理图，PCB设计源文件，原理资料网上非常多，这里就不多介绍了，大家可以直接安排打样验证。

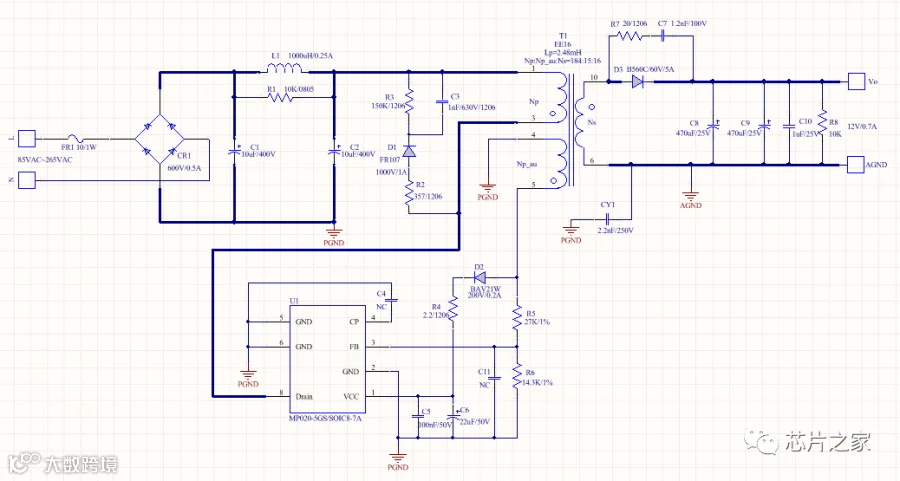

原理图：

PCB：

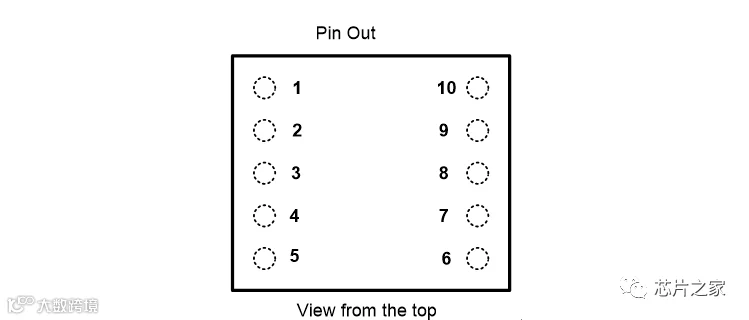

变压器设计资料：

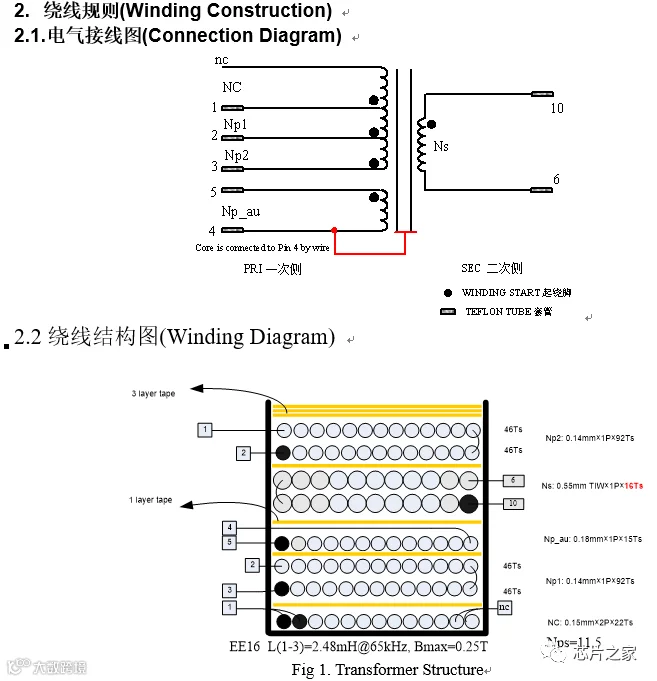

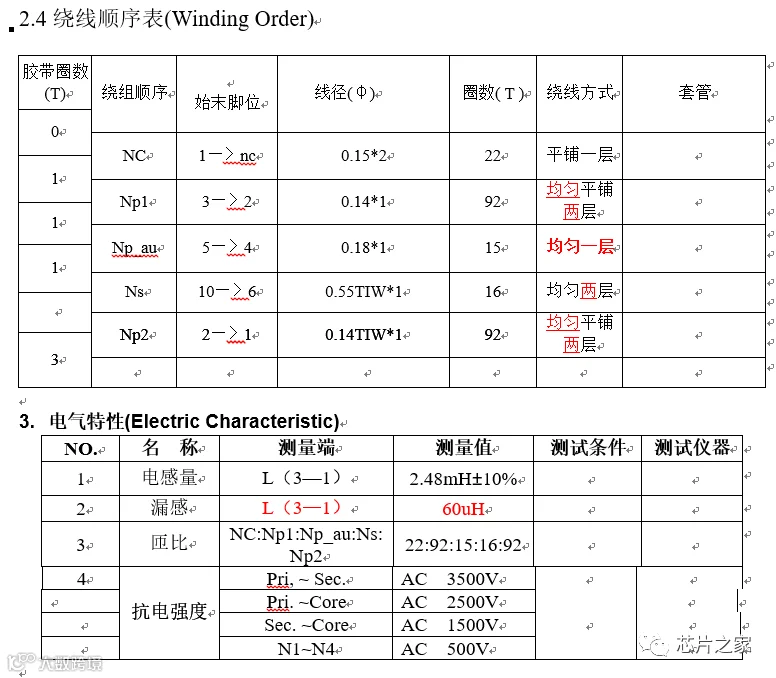

变压器使用EE16，下面是制作工艺

设计源文件，公众号 后台 回复：开关电源12V/0.7A。老样子，请大家支持公众号的发展建设，点赞在看转发，谢谢！
