【视觉盛宴四】谁知道芯片内部的这个神兽是什么？

作者：TubeTime  排版：晓宇

微信公众号：芯片之家（chiphome-dy）

第一期：【视觉盛宴】你没见过的电子元器件的另一面！

第二期：【视觉盛宴二】长见识了，你见过BGA封装芯片的横截面吗！

第三期：【视觉盛宴三】不好意思，这些线材接口的横截面真的没见过

前几期我们分享了电容电阻，开关，插头，BGA，驻极体麦克风，光耦，数码管，各种线材等电子元器件的横截面，本期我们一起来看下其它几个电子元器件以及 视频暴力拆解 下几款芯片，喜欢请留言点赞并转发，感谢芯片之家小伙伴的支持！

1、轴向电解电容

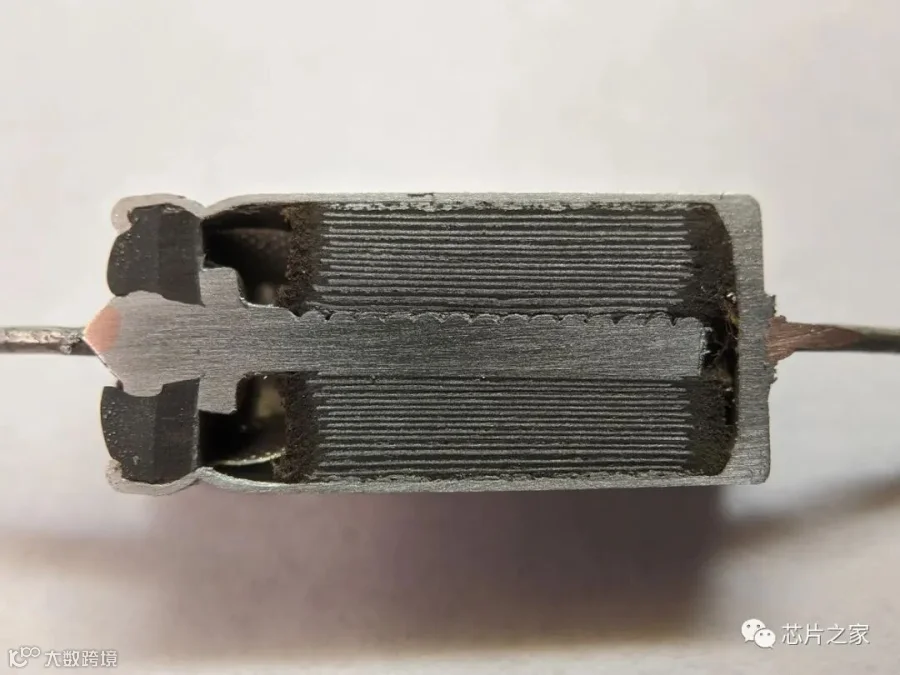

这是轴向引线铝电解电容器的一半，我们可以清晰的看到里面的铝箔曾层。

这是随着我们的继续深入，我们还可以看到内部非常大的金属阳极端子。大家知道那个是正那个是负吗？

2、碳质电阻器

这是一个数字万用表上用的5.1欧姆的电阻，但是电阻漂移超过6欧姆，5%电阻的规格远远超出了其精度。

在碳质电阻器的这个横截面上滋养下大家的眼球。



3、钽电容

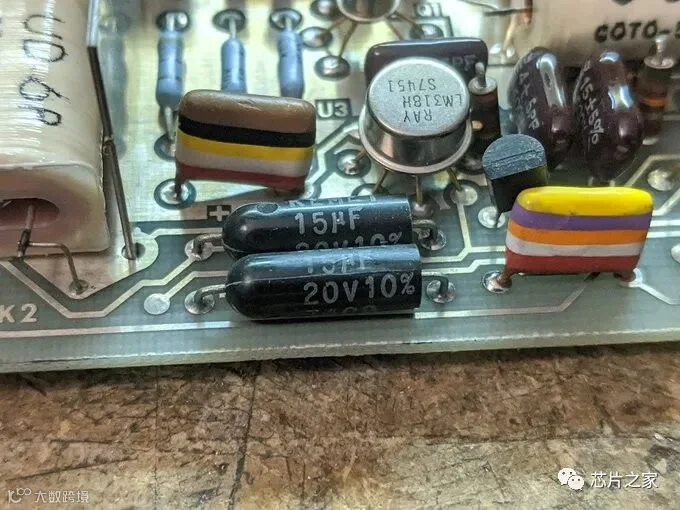

这是我在Fluke 8400内部找到电容器的地方，电容损坏把电容给短路了。

对比下尺寸

最后是这种钽电容的横截面，大家有没有发现一些有趣的细节？

4、电解电容

开始拆电解电容，你能想到电解电容的制造过程吗，现在让你回到19世纪，你能做的出电解电容吗？

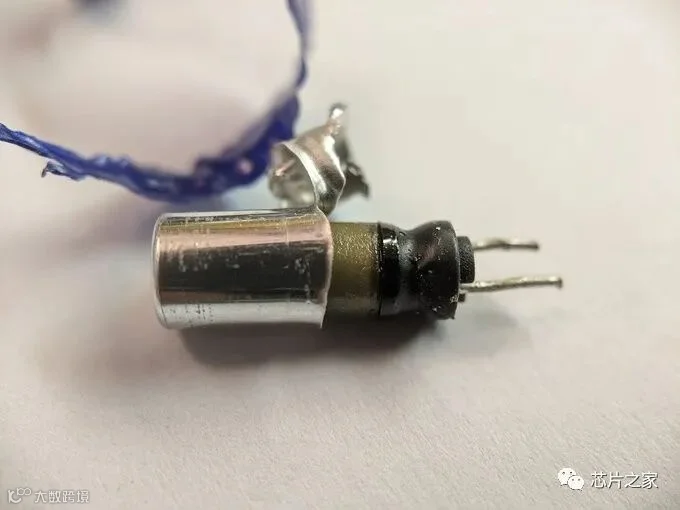

剥皮， 露出了非常有光泽的铝质表壳。

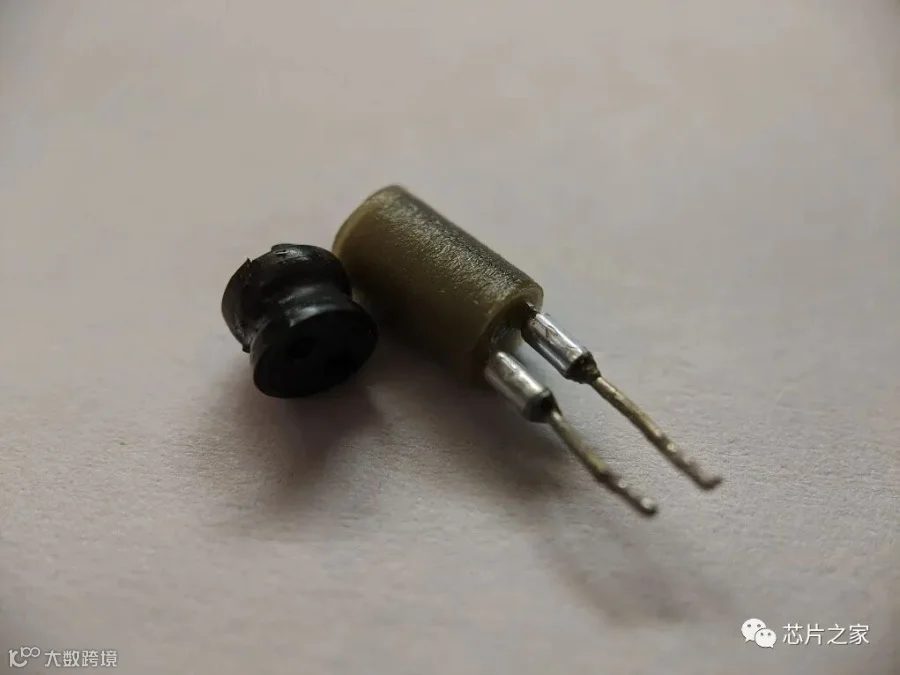

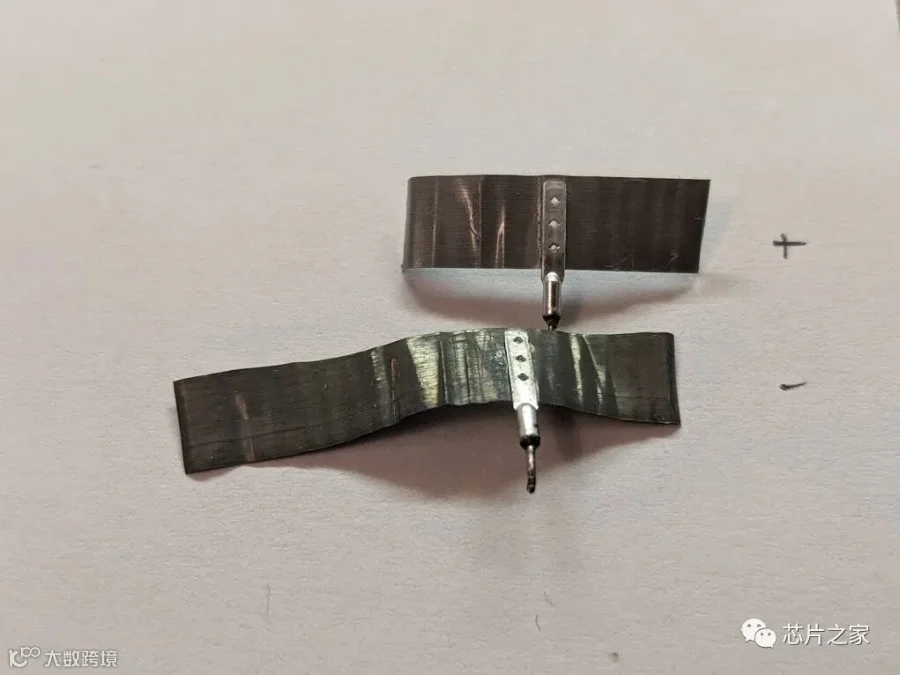

从外壳上拆下，您可以看到电容器似乎是由浸湿的纸制成的！已经标记了哪个箔是正极，哪个是负极。

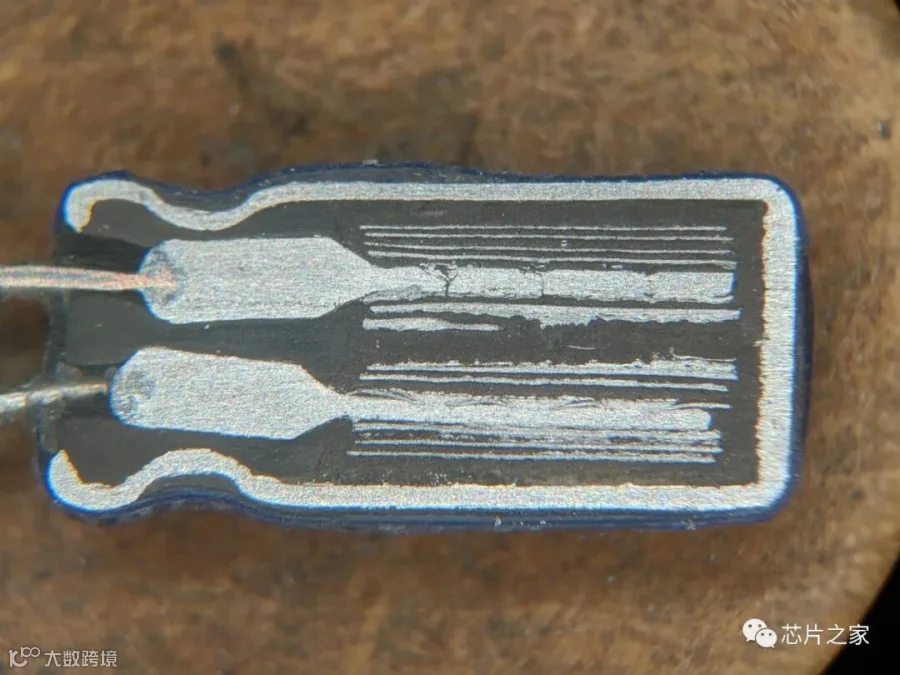

下图是电解电容的横截面积。

5、这个神兽是什么？

常见谁知道芯片内部的这个神兽是什么？本视频芯片之家抖音播放量289W +

建议全屏观看



6、NMOS

锯切一个TO-39封装的NMOS。

建议全屏观看

7、AMD-K5

开，1997年的AMD-K5！

建议全屏观看

8、Intel

老继续暴力拆解芯片，AMD为Intel代工的产品。

9、TI

打开芯片的正确方式，里面有一个全新的世界！

关于电子艺术作品，希望大家，enjoy！喜欢请 点赞并转发 支持我们，您的转发就是我们继续创作的最佳动力，谢谢大家！
