今天给大家一个产品级的红外发射电路。

为什么说是产品级的？

因为这个电路我已经在各类产品上见过多次！

很多小伙伴学电子有一个误区：总喜欢学牛逼的东西。

比如，有些人认为，学F4比学F1好，因为F4性能强！我想说，你干嘛不学F7呢？F7更强！

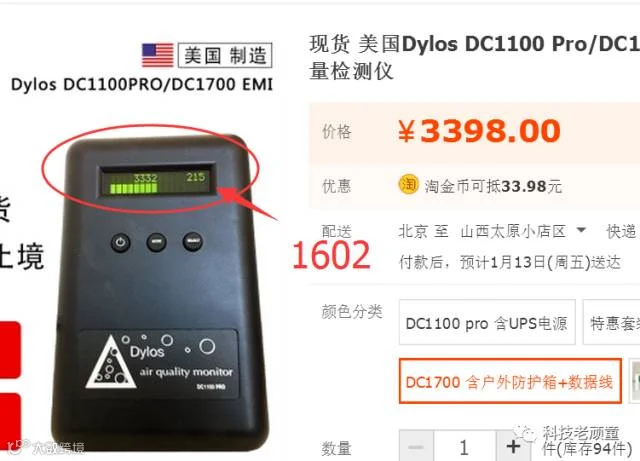

再比如，有些人认为，1602已经过时了，学了也没有用，那我让你看看美国现在正售的一款价值3000元人民币的PM2.5监测仪...

这款仪器，也就手掌那么大，由于数据非常准确，卖的非常好！而他使用的液晶屏正是你很看不起的廉价的1602。

其实，任何的电子元器件，都有他的用处，并不是性能越好的东西越好...

而是越适合你的产品的元器件越好...

再来说我们的红外发射电路，有些人认为红外通信已经过时，还有什么距离短...不能有阻挡物等等...看到的都是缺点。

给大家纠正一下观点，红外发射，现在在市场上依然有需求很大，它自然有需要它的地方，有些应用方面，你现在连想都想不到。

自己做红外发射，最大的好处就是红外的码可以自己定义，可以根据需求给自己的电路板增加红外发射功能。

电路图中，D6是红外发射管，NPN三极管S8050负责通断红外发射管，R22是下拉电阻，R21是基极限流电阻，R20是62欧姆的电阻，是红外发射管的限流电阻。

IE接到单片机引脚，由单片机控制红外发射管的通断，就会产生红外码。

硬件电路详细解释：

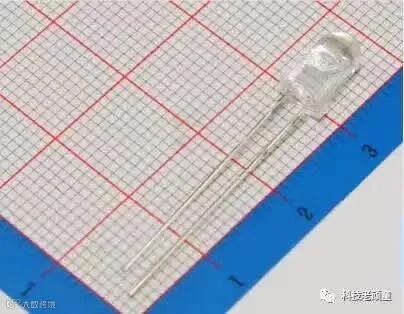

红外发射管可以选择IR333C，发射的红外波长是940nm

R21是基极限流电阻阻值的选取，我们之前曾经写过一篇文章分析，大家可以去【瑞生网】搜索关键词：三极管。就可以找到那篇文章。

R22是下拉电阻，一般采用10K，采用4.7K，或者2K ，1K都可以。这里的作用是，防止单片机引脚为输入或者高阻态时，红外发射管的误发射。

R20是红外发射管的限流电阻，红外发射管和普通发光二极管一样，都需要接限流电阻，否则将会烧毁二极管。

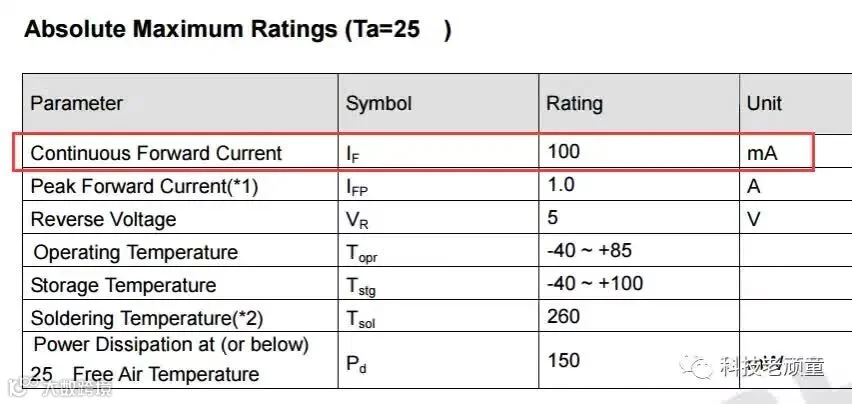

打开这个红外发射管的数据手册，找到最大值...

从上图得知，通过红外发射管的电流，最大允许是100mA。

从上图得知，红外发射管在工作时两端的电压在1.2~1.8V之间。

当三极管作为开关使用时，它两端的压降是零点几V，很小。所以我们就可以大概算出来当电阻选择62欧姆的时候，通过红外发射二极管的电流是多少。只要小于100mA就可以。

所以，这里的62欧姆，也不一定必须是62欧姆，使用100欧姆也没有问题。这里的选择，是尽量在二极管不会坏的情况下，提高发射管的电流，这样可以发射的更远一些。

谢谢大家阅读到这里，关于电路的学习，希望大家enjoy！喜欢请 点赞并转发 支持我们，您的转发就是我们继续创作的最佳动力，谢谢大家！
