完全开源：带OLED超级Mini的SWD离线烧写器！

芯片之家

2020-10-18

导读：源代码PCB等全部开源，enjoy!

作者：Bronson，整理：晓宇

微信公众号：芯片之家（ID：chiphome-dy）

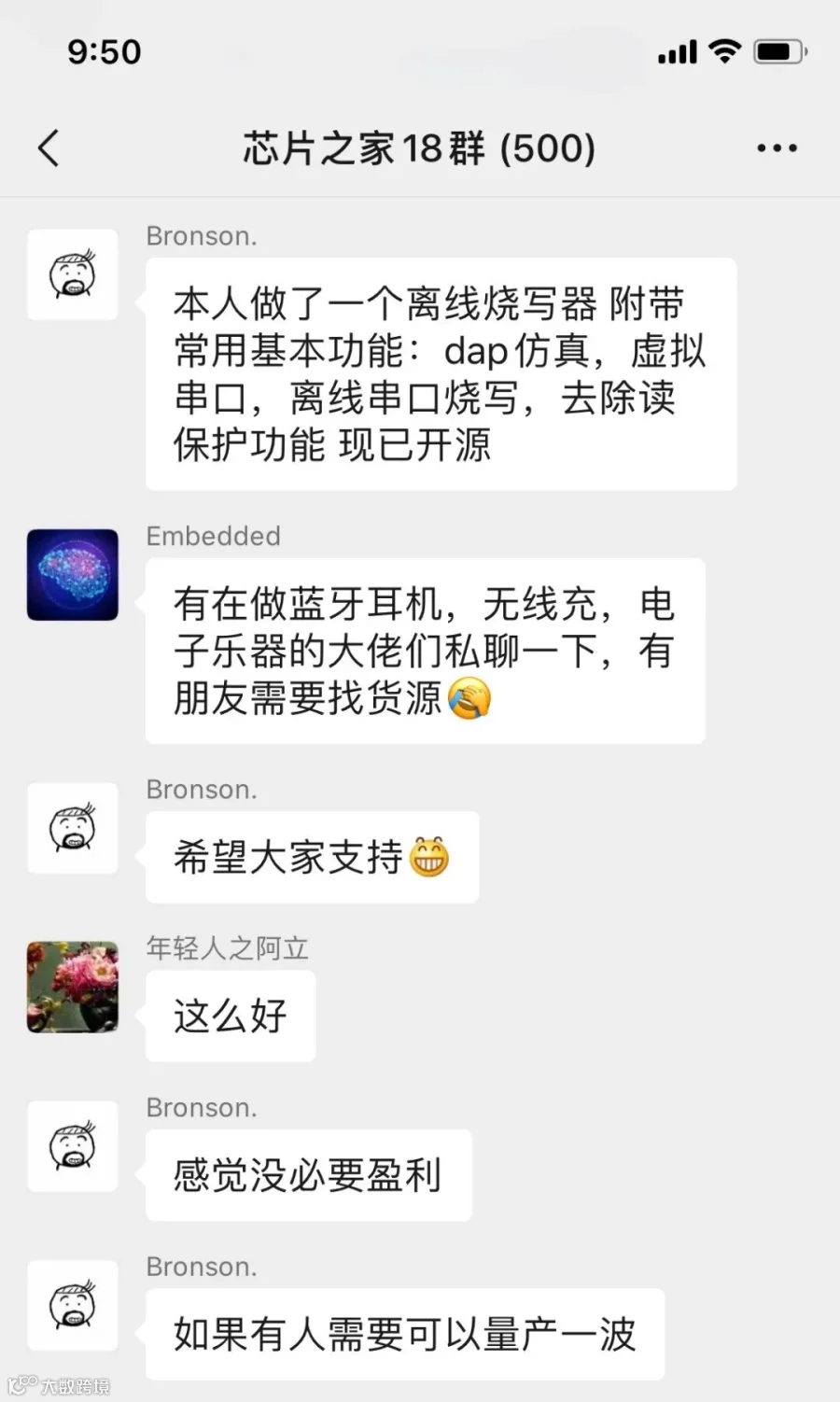

前几天，芯片之家18群的一位群友在微信群开源了一个自制的项目，一个带OLED屏，非常Mini的SWD离线烧写器，晓宇姐姐在这里给大家开源介绍出来，供大家参考学习，这里再次感谢詹工。

GitHub开源地址：

https://github.com/MBronsom/OfflineSWD/

本项目使用STM32F103RET6作为主控，基于ST官方CMSIS-DAP项目进行修改，实现STM32F103系列可脱机、可去读保护烧写（因项目暂时只有103系列脱机烧写需求，所以暂时只添加了103的烧写算法）。

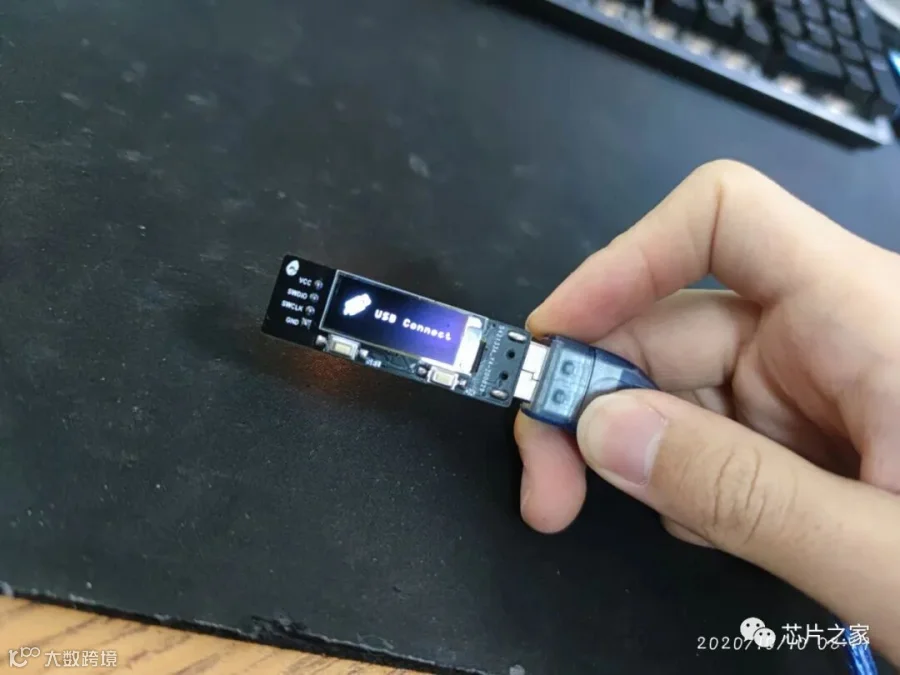

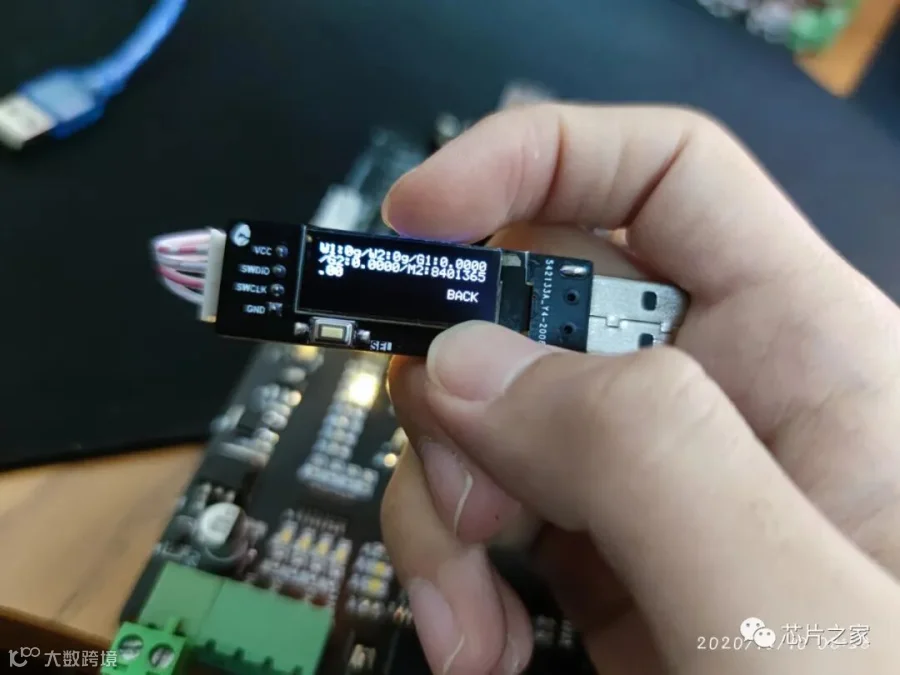

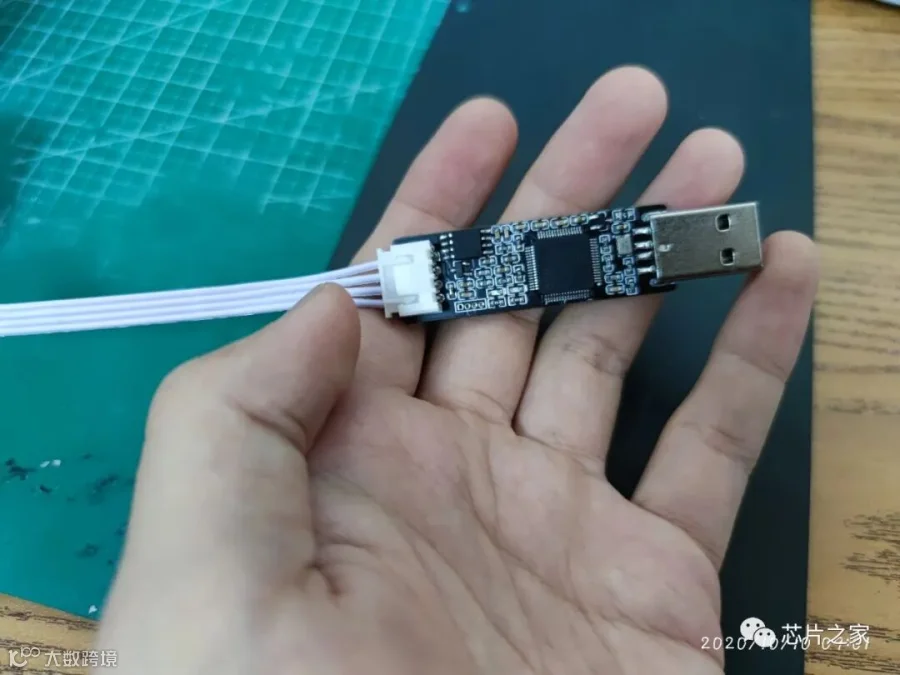

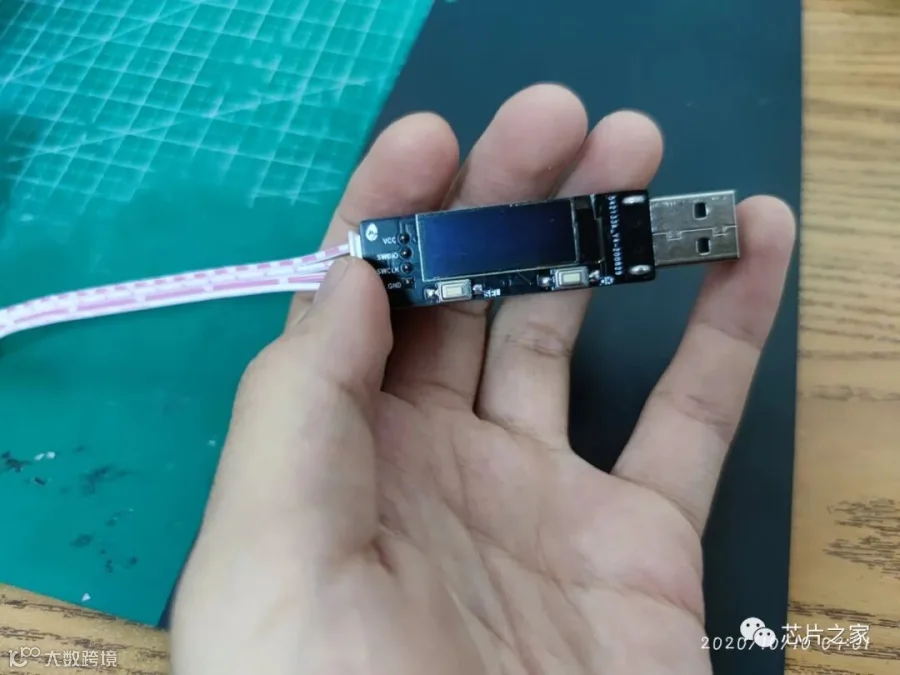

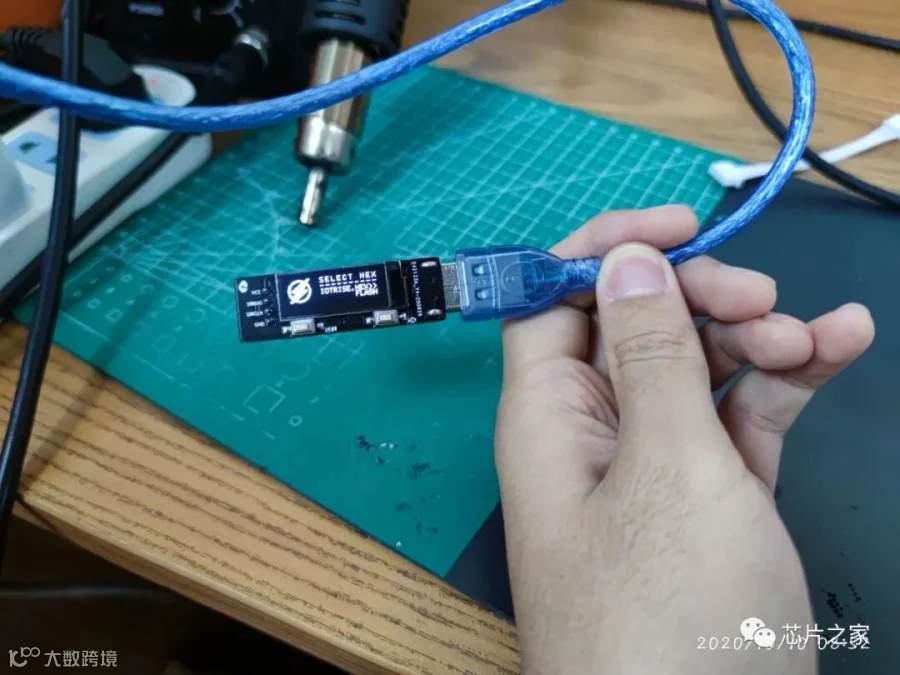

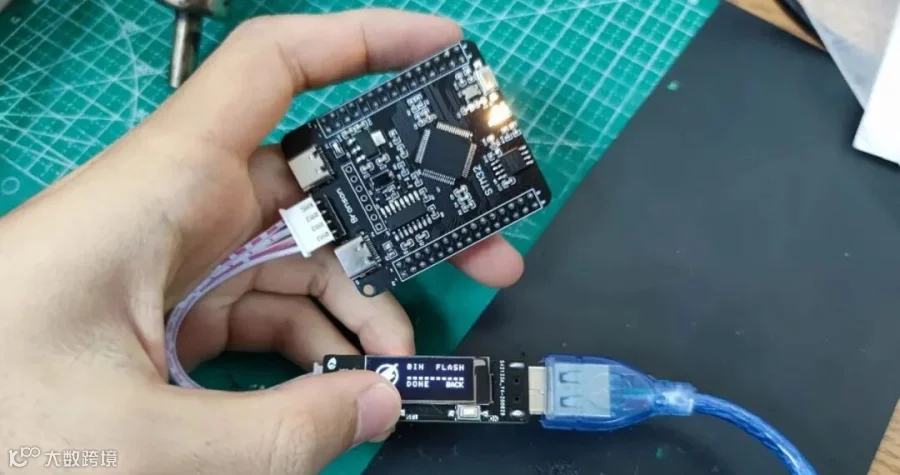

外观：

部分代码展示：

#include "main.h"
/***********************文件系统使用定义************************/FIL fnew;                          /* file objects */FILINFO FileInfo;DIR DirInfo;FATFS fs;                          /* Work area (file system object) for logical drives */FRESULT Res; UINT br, bw;                      /* File R/W count */
/***********************变量定义************************/char rData[1024] = "";u8 readflag = 1;u32 addr = 0;u32 i = 0;u32 select = 0;u8 breakDebug = 0;u8 debugMode = 0;uint16_t bytesread;u8 Logo[] = "BRONSON";
/***********************主函数************************/ int main(void) {   Init_device(); //初始化设备   Draw_Logo(); //绘制LOGO   Draw_Menu(); //绘制菜单   while(1);}
/***********************初始化设备************************/void Init_device(){  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //优先级调整  delay_init(); //初始化延时  Key_Init(); //按键初始化  W25QXX_Init(); //初始化Flash芯片  f_mount(0,&fs); //初始化文件系统  OLED_Init(); //初始化OLED    OLED_Clear(); //清空OLED屏幕  LED_Init();  if(Scan_Key() == 1 ){ //按住SELTCT开机进入CMSIS-DAP模式    Draw_Logo(); //绘制LOGO    OLED_DrawBMP(0,0,34,34,USBLogo); //绘制图标    OLED_ShowString(38,1,"DAP Connect",1,0); //绘制提示词    Init_DAPUSB(); //初始化DAP    Do_DAPUSB(); //DAP循环  }  else{    Set_System(); //设置USB系统    Set_USBClock(); //设置USB时钟    USB_Interrupts_Config(); //设置USB中断    USB_Init(); //初始化USB  }}
/***********************绘制LOGO************************/void Draw_Logo(){   u8 i;   for(i=0;i<7;i++){     OLED_ShowChar(34+i*8,1,Logo[i],1);     delay_ms(15);   }   delay_ms(1000);   OLED_Clear();}
/***********************绘制菜单************************/void Draw_Menu(){  if(bDeviceState != UNCONNECTED){    OLED_DrawBMP(0,0,34,34,USBLogo);    OLED_ShowString(38,1,"USB Connect",1,0);  }  else{    OLED_DrawBMP(0,0,33,33,FlashLogo);    //自动烧写模式（将命名为AUTO.bin的文件放入根目录）    if(f_open(&fnew, (const TCHAR*)"AUTO.bin",FA_READ ) == FR_OK){       OLED_ShowString(45,-1,"AUTO FLASH",1,0);      while(!FLASH_SWD("AUTO.bin")){        u8 WaitTips[] = "...";        OLED_ShowString(45,1,"          ",1,0);        OLED_ShowString(45,2,"WAIT",1,1);        for(i=0;i<3;i++){          OLED_ShowChar(69+i*6,2,WaitTips[i],1);          delay_ms(200);        }        OLED_ShowString(45,2,"       ",1,1);      }      OLED_ShowString(98,2,"BACK",1,1);      select = 0;      while(1)      {        if(Scan_Key() == 1){          select ++;          if(select == 1) {            OLED_ShowString(98,2,"    ",1,1);            OLED_ShowString(98,2,"BACK",0,1);          }          else{            OLED_ShowString(98,2,"    ",1,1);            OLED_ShowString(98,2,"BACK",1,1);          }          if(select == 2) select = 0;        }        if(Scan_Key() == 2){          if(select == 1) break;        }      }      OLED_Clear();      OLED_DrawBMP(0,0,33,33,FlashLogo);    }    Draw_Main(); //进入主菜单  }}
