作者:YJGQDD(阿莫论坛ID:hailing),整理:晓宇
故障分析:

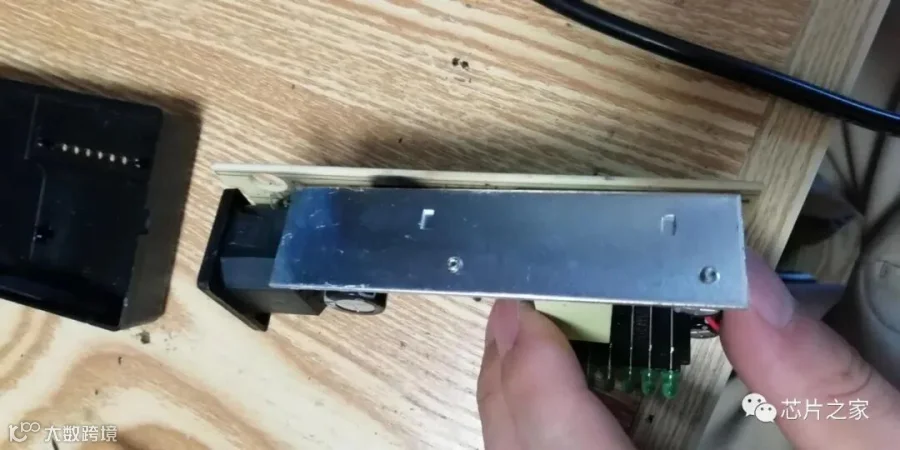

大家可以看到外壳上写着20-24V最大5A的输出。而劣质电源里面输入侧的高压电解电容只有400V 22uF,使用的高频变压器次级侧绕组为 2根0.4mm漆包线。作为对比,24V,5A输出的开关电源的高压电解电容容量一般要68uF以上。我手上的一款变压器次级侧绕组使用2根0.5mm漆包线。用大散热片,外壳做好通风散热或加风扇主动散热。

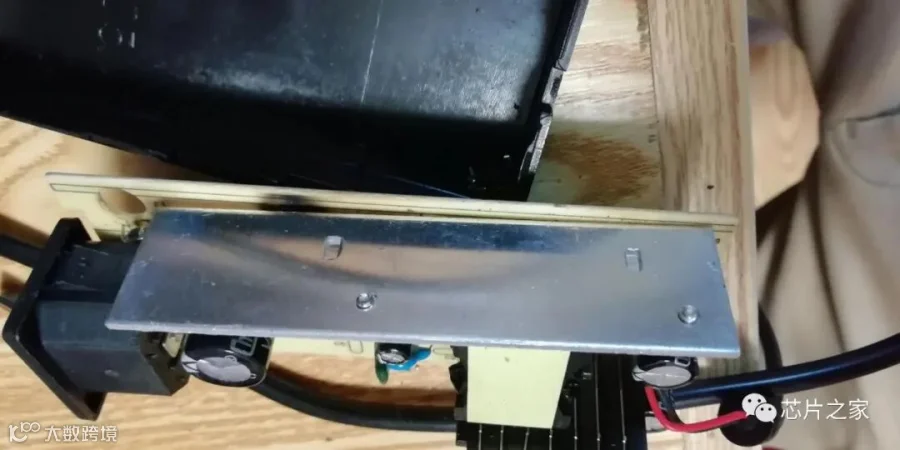

当时电源的输出电流大概在3.5A左右,加上这个劣质电源是属于适配器,外壳没通风的开口,本身散热片面积小,内部发热无法散 出去因此整个电源温升很高。温升高又导致MOS管内阻变大,变压器容易磁饱和,达到一定程度流过MOS管的电流急剧增大,电源控制芯片的过流保护来不及关闭MOS管,急剧增大的电流让MOS管和与其串联的检测电路都烧了。检测电阻烧了后喷出会导电的碳化颗粒。因为检测电阻和散热片距离太近,这些碳化颗粒碰到了散热片使得24V输出和220V交流侧短接在了一起。而台式机USB的GND与外壳连接在一起, 外壳又是接地的。最后形成220VAC--24VDC--USB转串口芯片--台式机主板的USB口--接地的回路,导致当时家里的漏电保护空开跳闸。当时 一瞬间的大电流烧了开发板上的LDO,CH340E芯片,台式机的南桥芯片。
另外这个劣质电源的输入侧没有加安规电容和共模电感等吸收外部浪涌和减少对外干扰的器件,其EMC和EMI上的设计基本为0。就加了一个快断的玻璃管保险丝。
可怜了我的主板,现实生活中这种电源应该并不少见,大家还遇到过什么劣质电源?欢迎留言评论!
