【拆解】支付宝盒，支付宝到账100万！

作者：晓宇，排版：晓宇

微信公众号：芯片之家（ID：chiphome-dy）

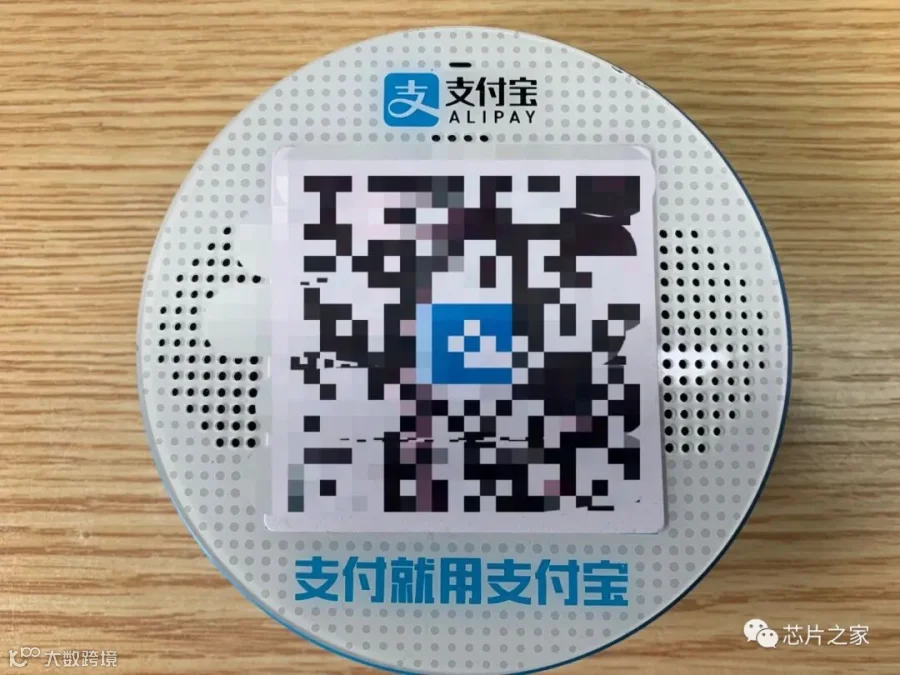

昨天整理实验室，发现一个支付宝盒，按照我一贯的作风，这个电子产品肯定难逃我的魔掌，必须拆开，一探究竟！

第一次见这个支付宝盒还是在早餐店，每次支付完之后，都会播报，支付宝到账多少元，最开始，我以为只是个蓝牙音箱，手机连上之后进行播报而已，然而，并不是。这个盒子不需要连接蓝牙，还需要充值。

支付宝盒Paybox M1第一年免费使用，次年4元/年。

不连WiFi，不连蓝牙，难道里面有SIM卡？

没螺丝，只能强拆，费九牛二虎之力之后，才拆开。里面正面如下图所示：一块电路板，一个小喇叭，一块电池。

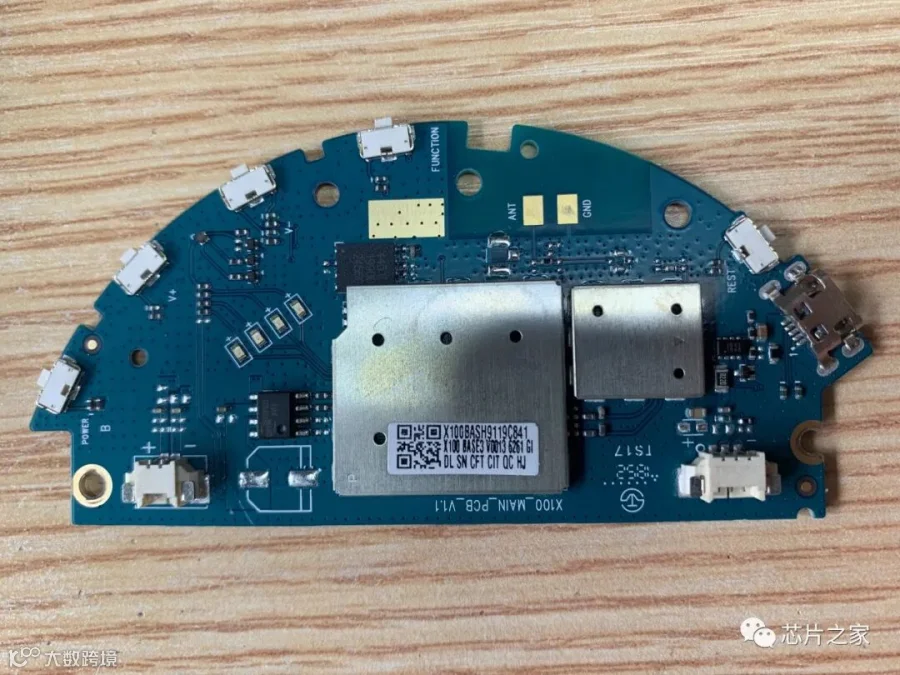

主板，核心芯片带屏蔽罩

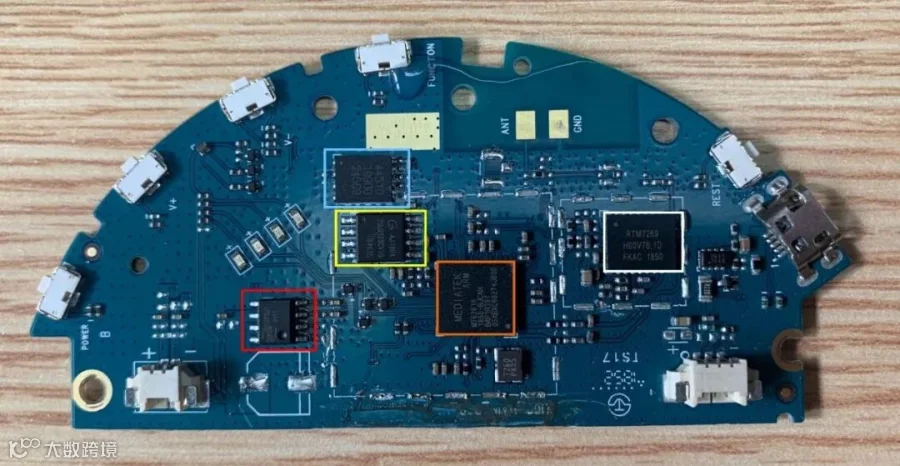

拆开屏蔽罩，必须要看到芯片方案

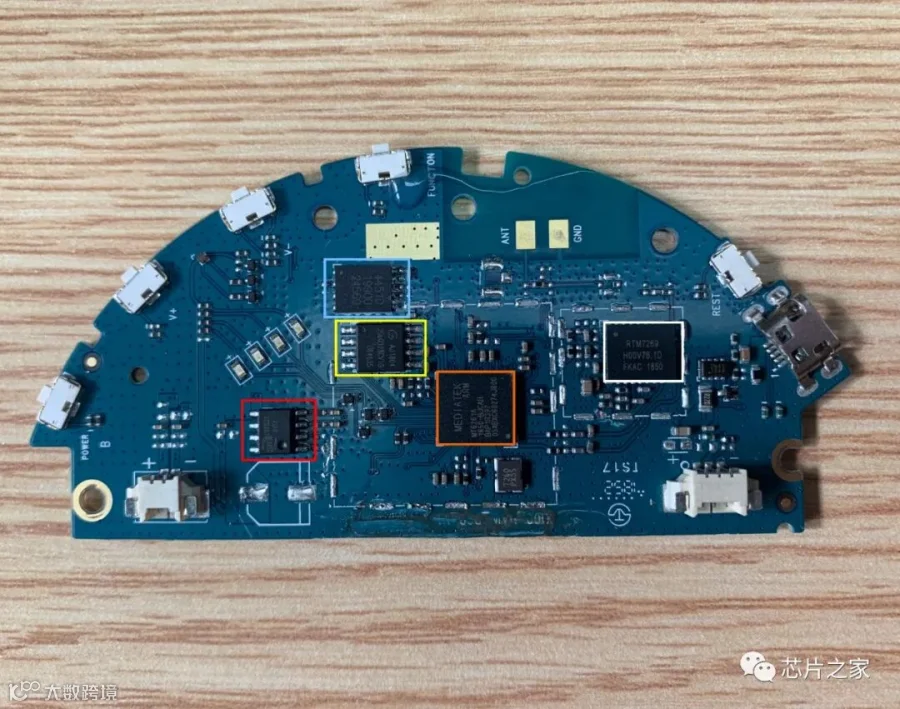

红色区域：CS8122S -- 喇叭驱动
蓝色区域：44510 -- 一串数字，貌似是eSIM卡？
黄色区域：25LQ128 -- 存储芯片
橙色区域：MT6261A --  主控
白色区域：RTM7269 -- 发射和接收前端模块（FEM）

查了一下MT6261A，MTK推出的手机功能机平台MT6261A数据手册，做老人机开发或者是智能设备，其实就是一个2G手机的方案。

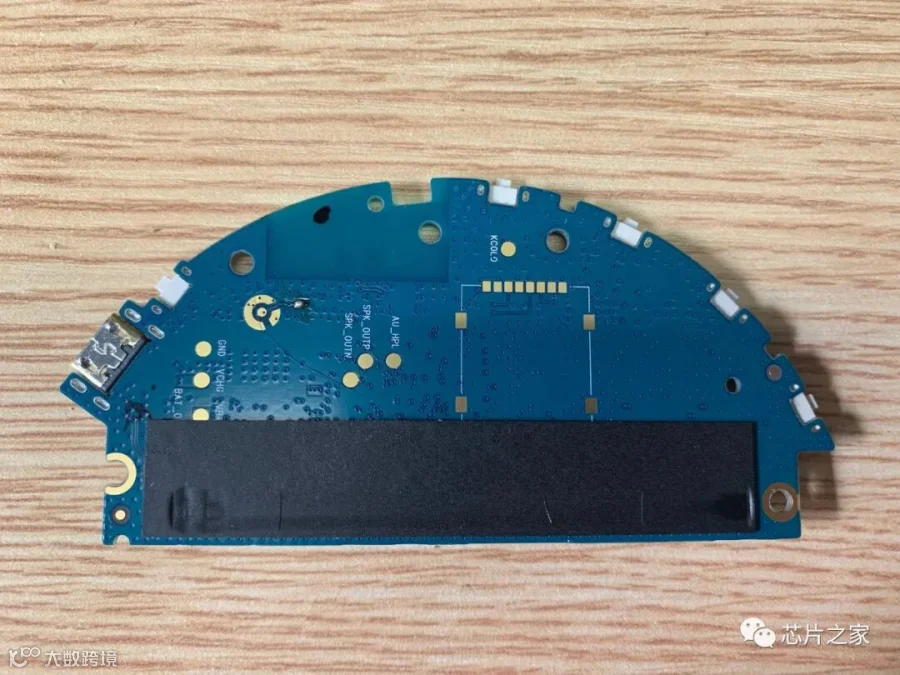

背面比较空，只有一个SIM预留卡槽

充电管理IC，丝印2N41 1848，没找到具体的厂家型号。电池，18650电池，3.7V，2600mAh。

支付宝盒还有一个WiFi版本的，用的ESP32做主控，下次遇到了再拆解给大家！

最后，关于电路的学习，希望大家，enjoy！跪求  点赞并转发   支持我们，您的转发就是我们继续创作的最佳动力，谢谢大家！
