绝妙！1个GPIO控制2个LED显示4种状态，什么？你不信？

作者：LR梁锐，整理：晓宇

微信公众号：芯片之家（ID：chiphome-dy）

很多电子产品有状态指示灯，比如电视机：

• 待机状态亮红灯

• 开机状态亮绿灯

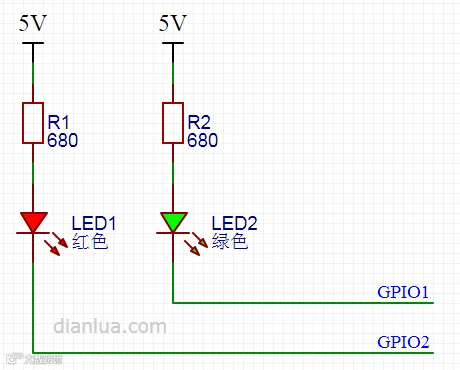

实现起来很简单，微控制器MCU的两个GPIO分别控制就行：

不过资源总是紧张的，有时候会碰到GPIO不够用的情况。

如果只用1个GPIO，可不可以实现控制两个LED灯呢？

要实现4种状态：

• 红灯亮，绿灯灭

• 红灯灭，绿灯亮

• 都灭

• 都亮

直接上电路：

电路分析

1、红灯亮，绿灯灭时，GPIO1输出5V高电平：

2、红灯灭，绿灯亮时，GPIO1输出0V低电平：

3、红灯和绿灯都灭时，GPIO1设为浮空高阻态。此时由于两个LED灯总的导通压降要求大于5V，所以两个LED灯都不导通。

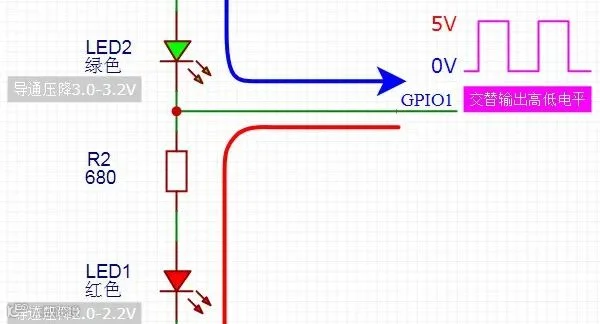

4、红灯和绿灯都亮时，GPIO1交替输出高低电平。只要高低电平切换的频率够高，由于视觉暂留效应，人眼看到的就是两个灯都常亮。

注意事项

使用这个电路时，要注意MCU的GPIO的电流驱动能力。

GPIO能承受的电流要大于LED灯流过的电流。

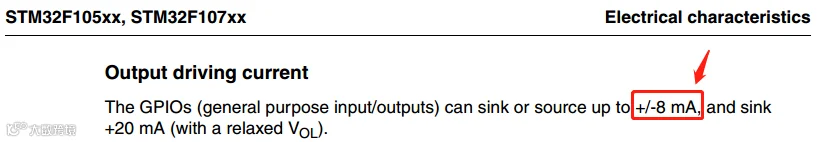

以下截图出自STM32芯片的数据手册，它的GPIO可以驱动或吸入8mA的电流。

总结

1个GPIO控制2个LED显示4种状态，电路的实现本身很妙。

1个GPIO控制2个LED显示4种状态，不知下面这位大神是否可以出个绝妙的下联。

关于电路的学习，希望大家，enjoy！喜欢请点赞转发支持我们！
