案例
笔者H芝麻小老板一个，懂一点点技术，某日需要用ZYNQ开发产品，找到长期合作的layout工程师Y，奈何Y只懂layout，推荐了Y的朋友Z，说做过很多ZYNQ方案。H也是想，ZYNQ免费原理图满天飞，花点钱应该可以出个放心的方案，何况Z做过好多ZYNQ项目，这样就更加放心了。一个月后方案出来，打样回来傻眼了，boot MODE居然没设开关，全用上下拉电阻，这下是让软件工程师每次切换BOOT要焊一次电阻的节奏啊。

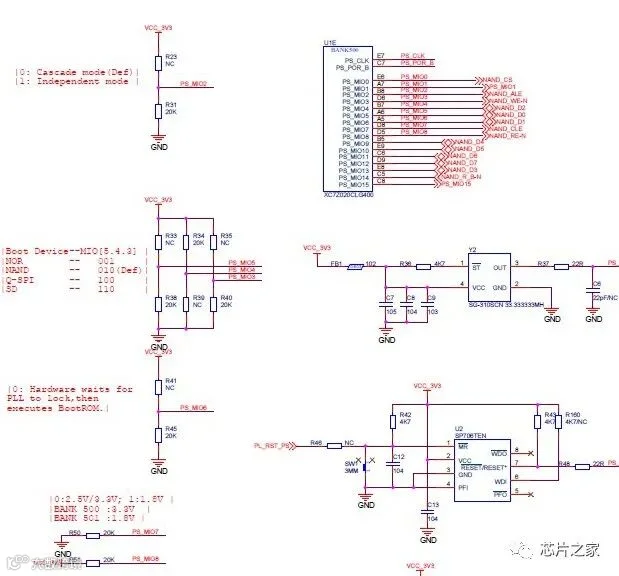

图1、第一次打样BOOT部分电路图
让H比较无语，不过后面H要改方案，把NAND换成EMMC，就忍一忍了，顺便把BOOT做成切换开关，又是一笔原理图费用+layout费用出去。
第二次改版之前，H也是把ZYNQ相关资料多学习了一下，自己感觉万无一失了（过于自信，导致后面再次入坑）。第二次改版直接打样了20片，因为项目时间紧，样板焊接出来后，做了基础验证就直接批量了1K。
结果第二次改版也是个大坑，下面先贴上ZYNQ MIO的配置表
图2、SD卡配置项MIO配置表

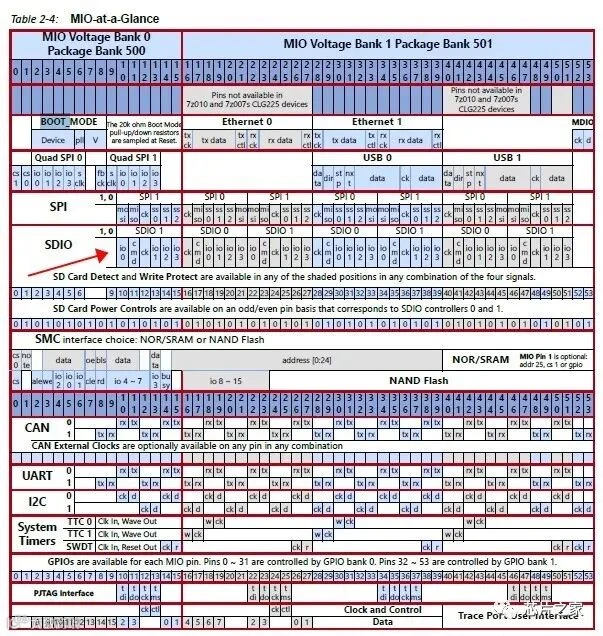

图3、ZYNQ MIO配置表
从配置表看来BANK0和BANK1下的 MIO9-MIO51总共42个PIN可选7个位置配置成SD卡。悲剧从此开始。

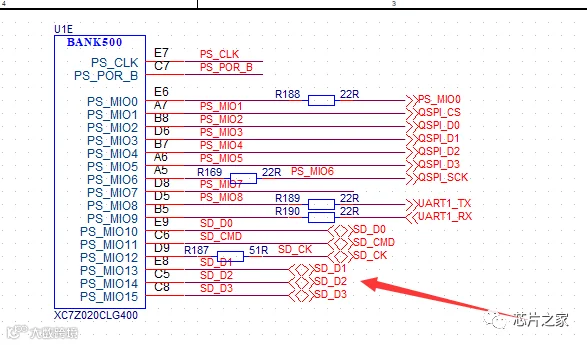

看下图的改版后的原理图，MIO部分

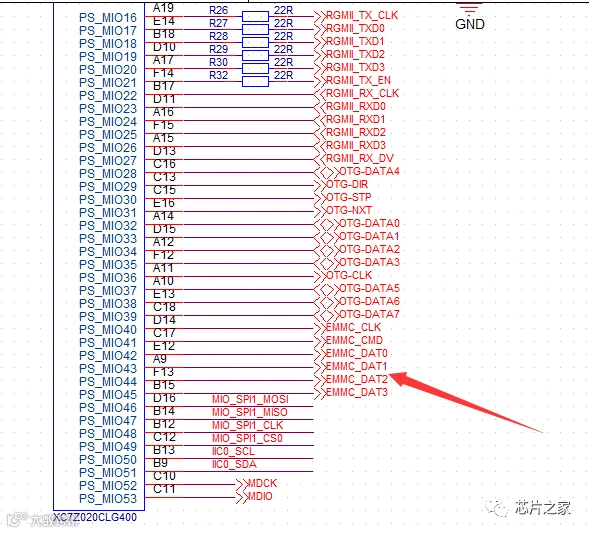

图5、XC7Z020 核心板EMMC配置位置
第二次样板出来后，还没等样板完整测试，就做了2款衍生板，当然layout费用是不会少的。
结果这板一上应用傻眼了。用SD卡作为启动项出问题了。SD卡可以单独读写都没问题，但是作为启动项怎么都起不来。H和同事赶紧翻书无数，终于发现问题。虽然有7个位置可以配置成SD卡，但是真正能作为启动项的，就MIO40-MIO45，悲催了，核心板PCB已经量产。

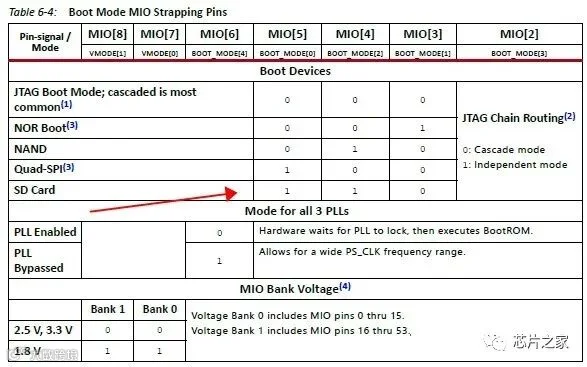

图6、在Zynq-7000 SOC Technical Reference Manual文档里找到的提示
题外话一下，H后面找到Y，说损失这么大了，就帮帮忙免费重新改版一下，就把SD卡位置回正。结果遭到严词拒绝和奚落。“谁让你当初自己不检查仔细”。也是让人无语，难道花钱找人做方案还需要自己把关？那还不如自学一下，然后在网上找免费的资料。那这样收费方案有什么意义。没办法，也是一起混群的朋友，就算了吧！
最后笔者H在这提醒各位读者，如果要做硬件方案，一定要找正规的方案公司，签订正规的合作合同。否则只是在各种群里找的人做，一定要自己有能力把关。
已经量产PCB这款核心板，如果不需要SD卡作为启动项还是可以用的。只能用JTAG 、SPI、EMMC作为启动项。方便程度稍微弱一点。为了不浪费，20套成品核心板笔者100元每套出售，已经做好的PCB笔者免费赠送给大家，每人限1片。另外原理图和PCB图免费提供。(.)(.)com！
（文中人名都是化名，勿对号入座，仅此简历，提醒大家别入坑，新开发芯片尽量使用官方资料，在没有研究透彻之前，勿修改官方方案）
