为了大家看的明白...我就用ORCAD画了两个电路，一个是一个普通的三极管模拟放大电路，另一个是数字电路振荡器...好了不废话了...上图...

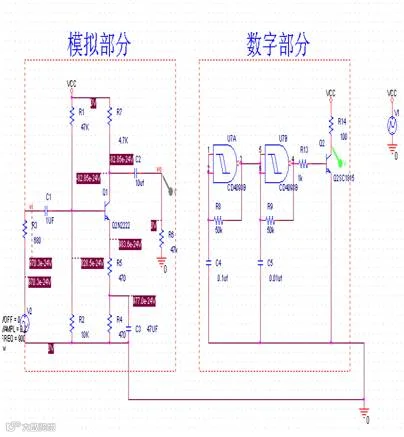

下面是一点接地时候两个电路的电路图...
其实在原理图中没有必要把一点接地画成这样，只是为了大家看的更明白....大家可以看的出来,左边是普通的放大电路，右边是一个振荡器。因为仿真时候数字电路部分的电流太小，所以后面接一级三极管。

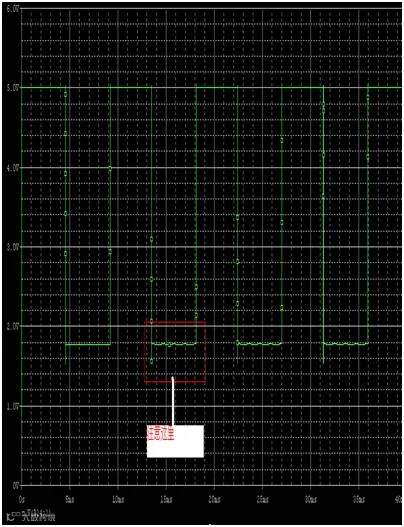

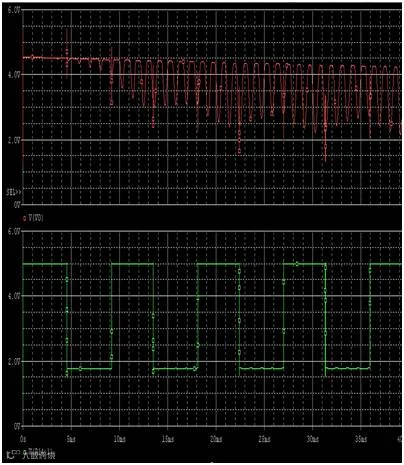

红色的为三极管放大器放大时候的波形...绿色为振荡器波形...有人可能要问红色的为什么前一段波形不行...那是因为在ORCAD中模拟实际的电源...从没电到有电...是有一段时间的...所以前面一段波形很小... ...
大家可以看出一点接地，两个电路都没有影响....互相工作的都很正常....
下面发的不是一点接地时候的电路图....

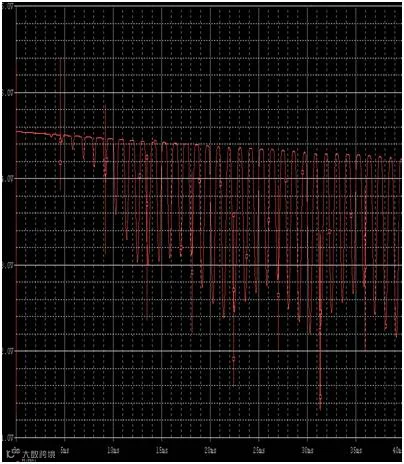

我这里面用两个电阻来代PCB上走线的电阻......我想有人肯定会说，这不是扯蛋吗，PCB上的电阻哪有这么大。50欧......哈哈！在这里我为了大家看的更直观一些，所以用这么大...实际上是不会有这么大的...但相对于频率高的电路来说，有时候导线的阻抗远小于感抗!!!那就可能会产生这么大的电阻了。这里是数字电路接在后面
