导读：很多台式机没有无线网卡，只能插网线。想要使用WiFi，插个USB无线网卡就行
很多台式机没有无线网卡，只能插网线。

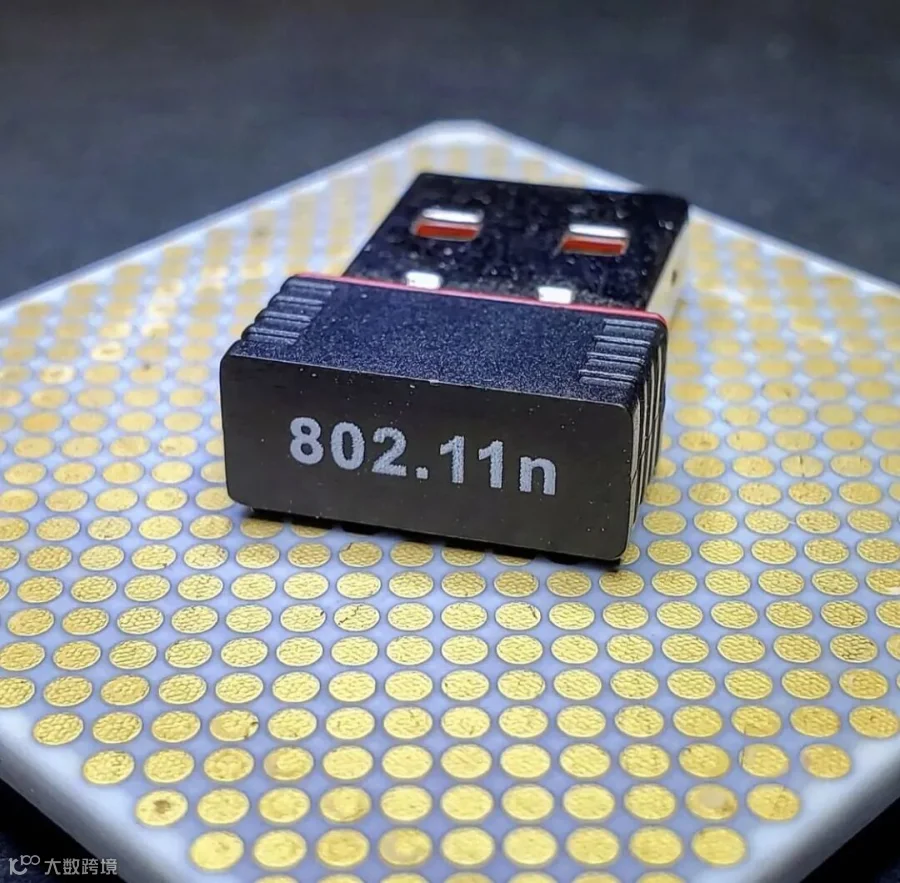

想要使用WiFi，插个USB无线网卡就行，简单方便：
USB无线网卡非常小巧，以至于会好奇，电路板是怎么塞进去的：
下面拆解其中某个厂家的一款：
另一个角度：
撬开伸出来的用塑料包括的部分，看到了浅蓝色的天线：
整个电路板拿了出来，露出了小巧而紧凑的电路板，非常漂亮：
USB无线网卡采用REALTEK瑞昱半导体的解决方案，芯片型号是RTL8188CUS：

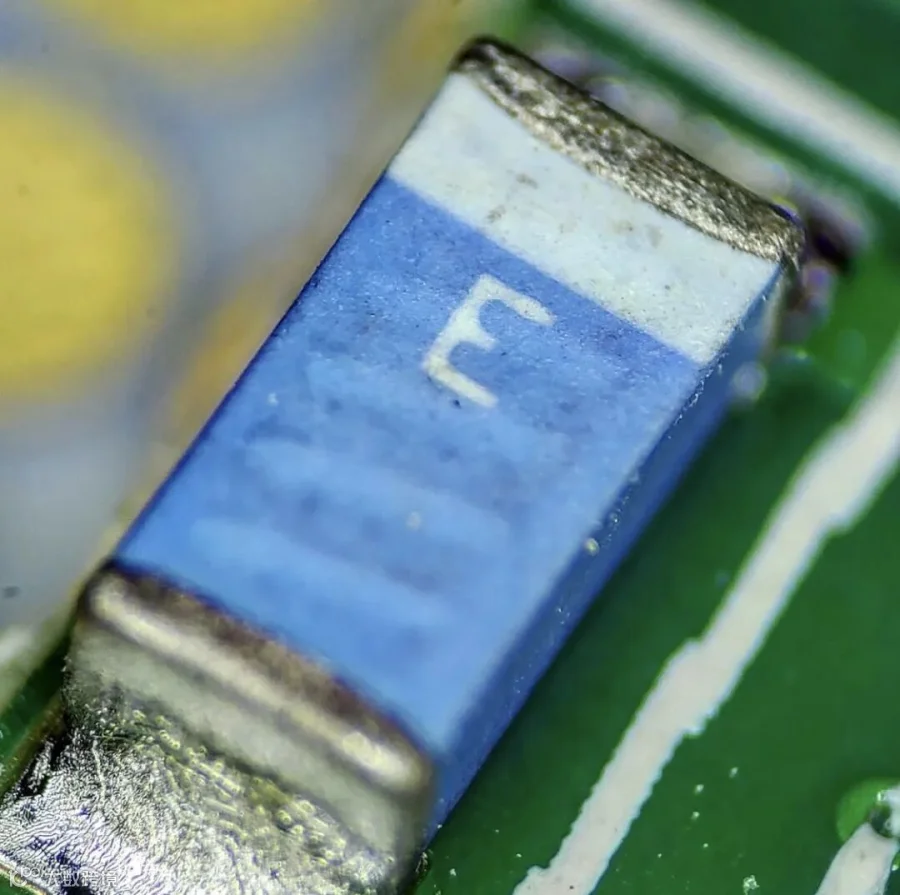

陶瓷天线的局部细节图，用陶瓷天线主要是因为它的体积小：
电路板的背面见下图。
上面有一个封装为SOT23-5的黑色芯片，它是一个电源芯片，有5个脚，实现是5V转3.3V的功能：

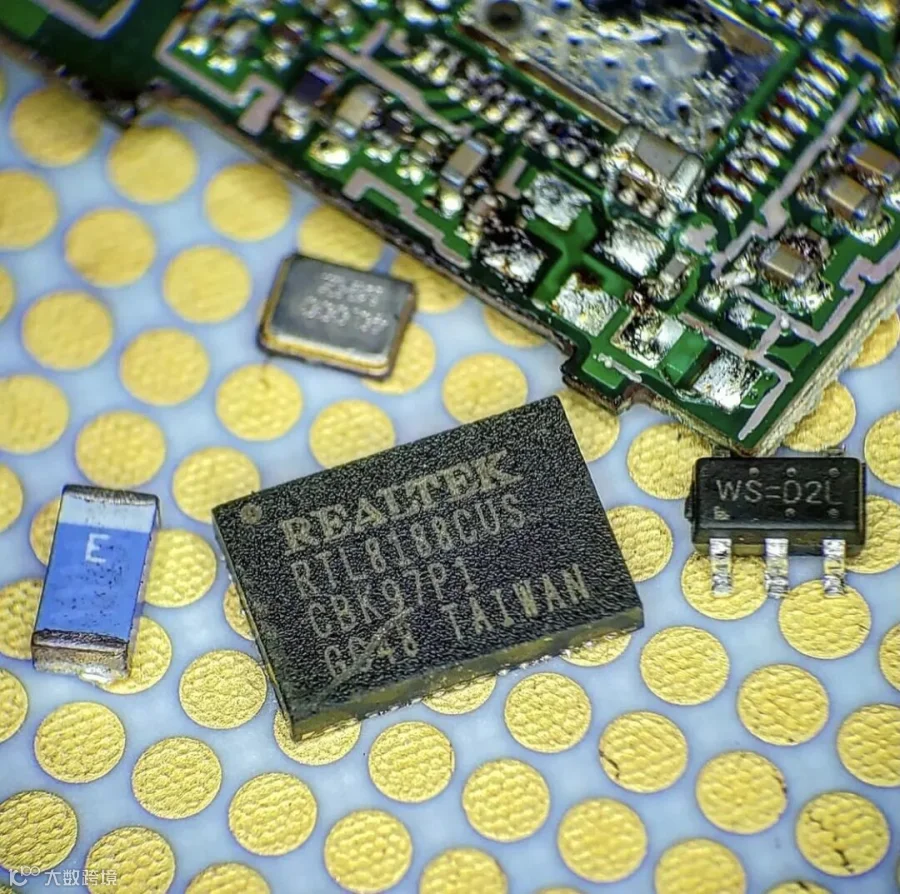

将关键的元器件拆下来，下图中从左到右，从上到下分别是：
1、蓝色的陶瓷天线；
2、金黄色的晶振；
3、黑色的主芯片RTL8188CUS；
5、5V转3.3V的电源芯片。

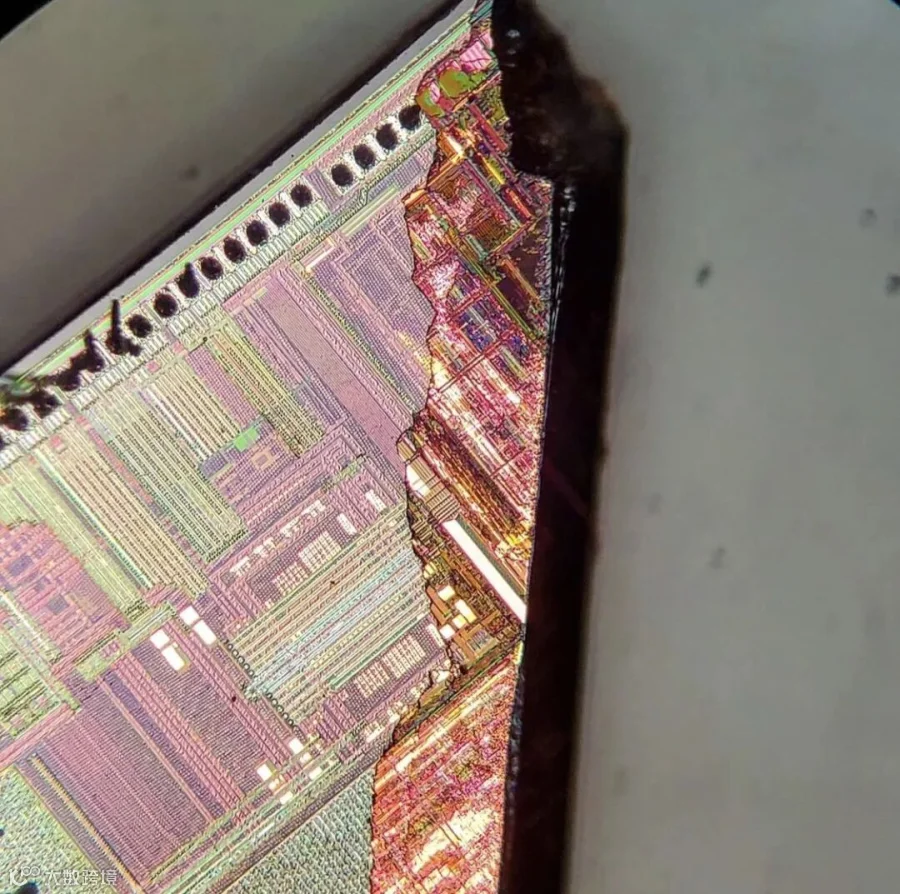

主芯片的内部电路，拆的时候有损坏：
微观的电路世界真美：
将晶振开盖，看看里面的样子：

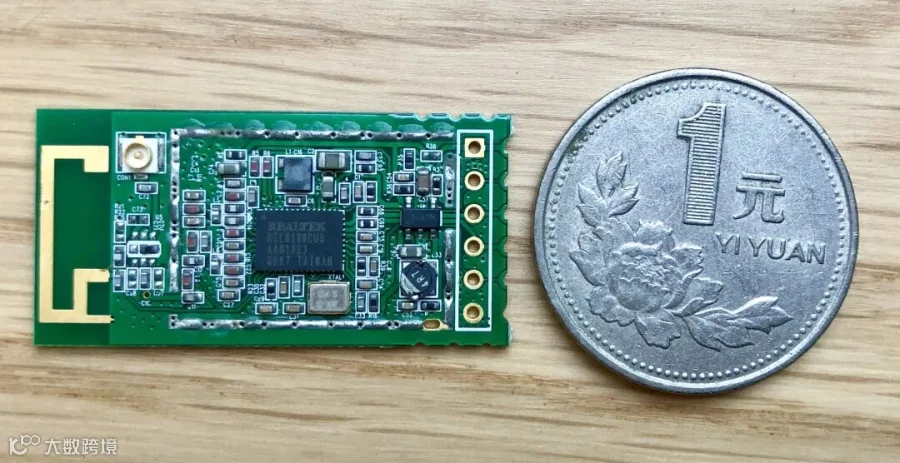

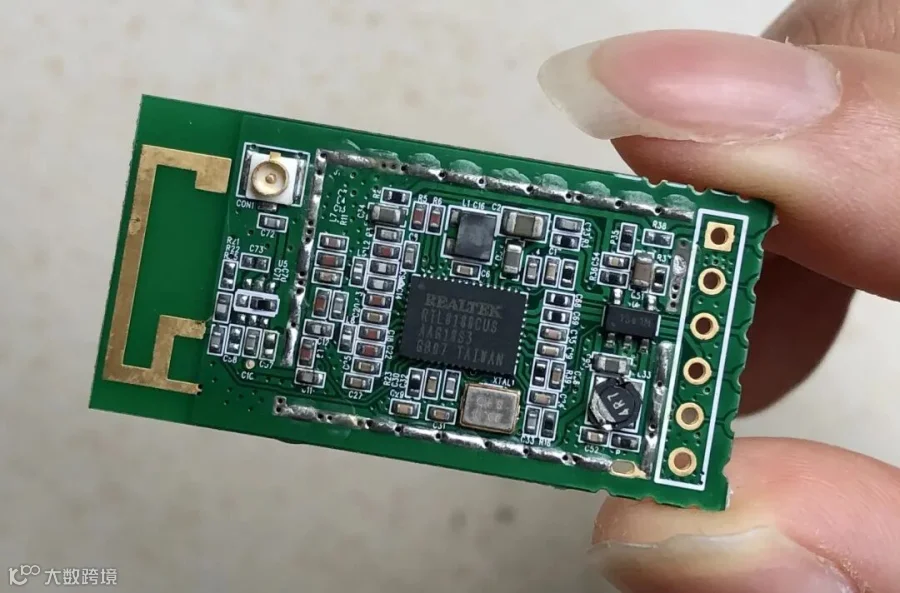

对比看一下用同样芯片方案做的USB WiFi模块：（以及妹纸没有修指甲的手）
这个模块同样小巧，但是因为用了PCB天线，所以相对大一些：

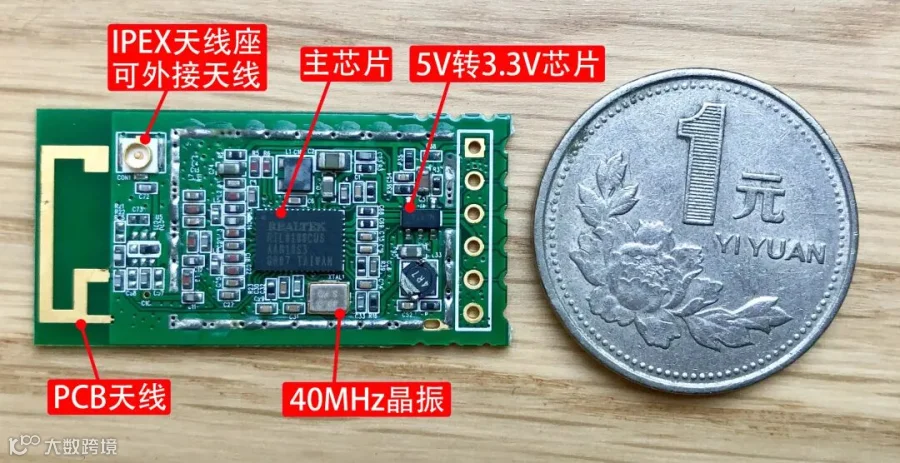

标注一下关键的元器件：
REALTEK瑞昱半导体RTL8188的这个软硬件解决方案很成熟，已经量产多年，但不确定是否仍是当下有竞争力的解决方案。
本文主要是美图赏析，如果想自行制作，找芯片代理商拿原理图等参考设计资料就行，非常简单。
