导读：一些有趣的图文分享给大家happy一下

作者：晓宇，排版：晓宇

微信公众号：芯片之家（ID：chiphome-dy）

01 边带小孩边写代码

以前觉得，自己下班后都还有大把时间，下班了回到家还能再干个两三个小时，学习的很有劲。真正结婚后有了小孩，那基本上就没自己时间了，白天上班，晚上协助带小孩，所以各位童鞋，请珍惜结婚前的时光。这不，群里一个网友发了一张图片，周六下午，一边带小孩在游乐园玩，一边还得带着笔记本调试代码，真是不容易啊！

各位工程师评论区说说自己的带娃生活。

电脑有点老旧了

02 适合编程画板的时候听的背景音乐

我们平时在写代码，画板子的时候，有点音乐还是效率比较高的，不至于太枯燥，但是重音乐或者流行歌曲又不太合适，轻音乐其实蛮合适的，这里推荐几个直播频道，做为办公背景音乐都很不错，视频背景，音质效果特别棒，可以一直这样开着，让我们挺轻松舒服的，特别在嘈杂环境，还可以配合降噪耳机帮助我们很专注敲代码。

coderadio.freecodecamp.orghttps://www.youtube.com/watch?v=MVPTGNGiI-4https://www.youtube.com/watch?v=-XmImaT5TxM&ab_channel=MedievalLofi

03 PCB欣赏

欣赏一下人家画的PCB

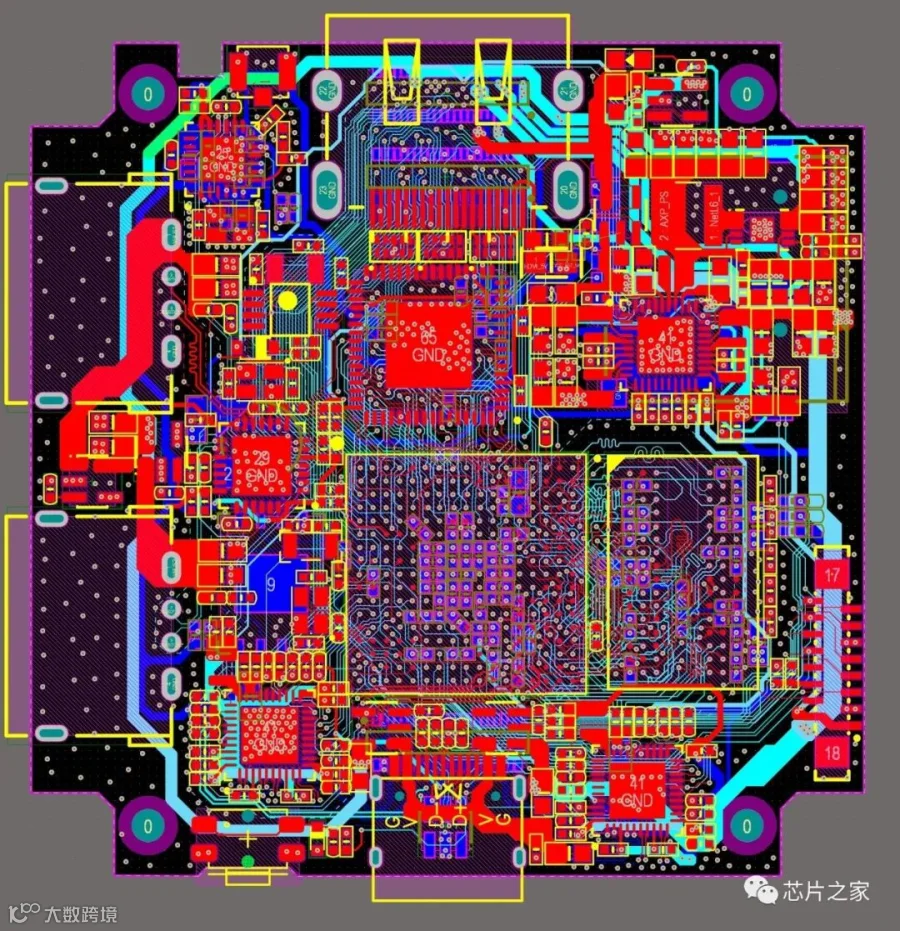

M5 Stack画的8层板，3D透视图

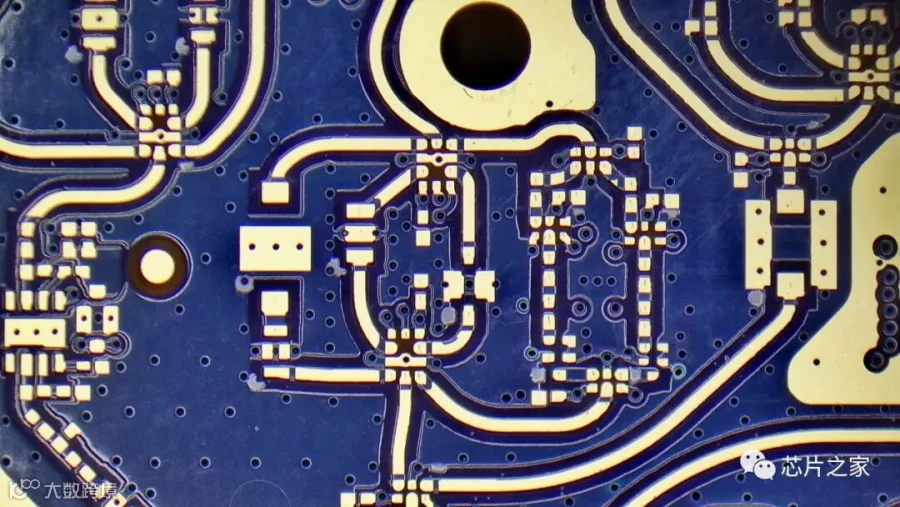

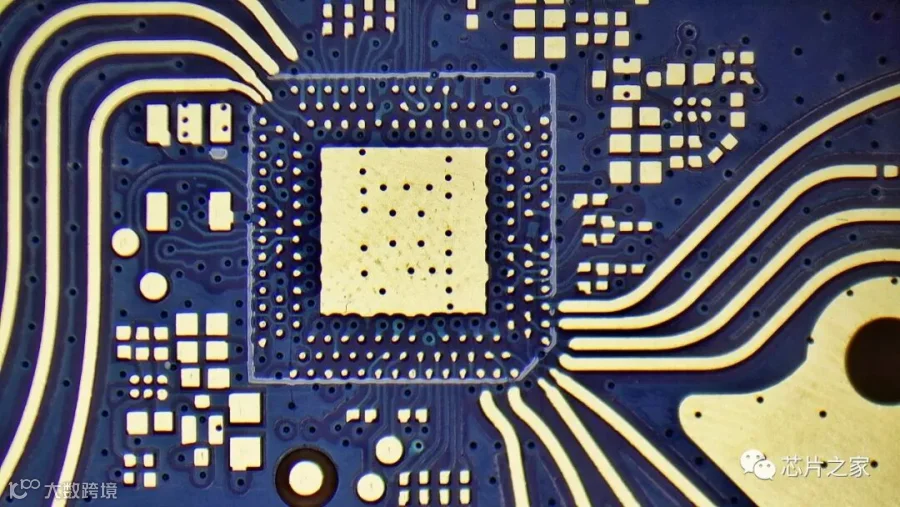

主控为树莓派Pico，走线极度丝滑的PCB

04 ST推出STM32MP2

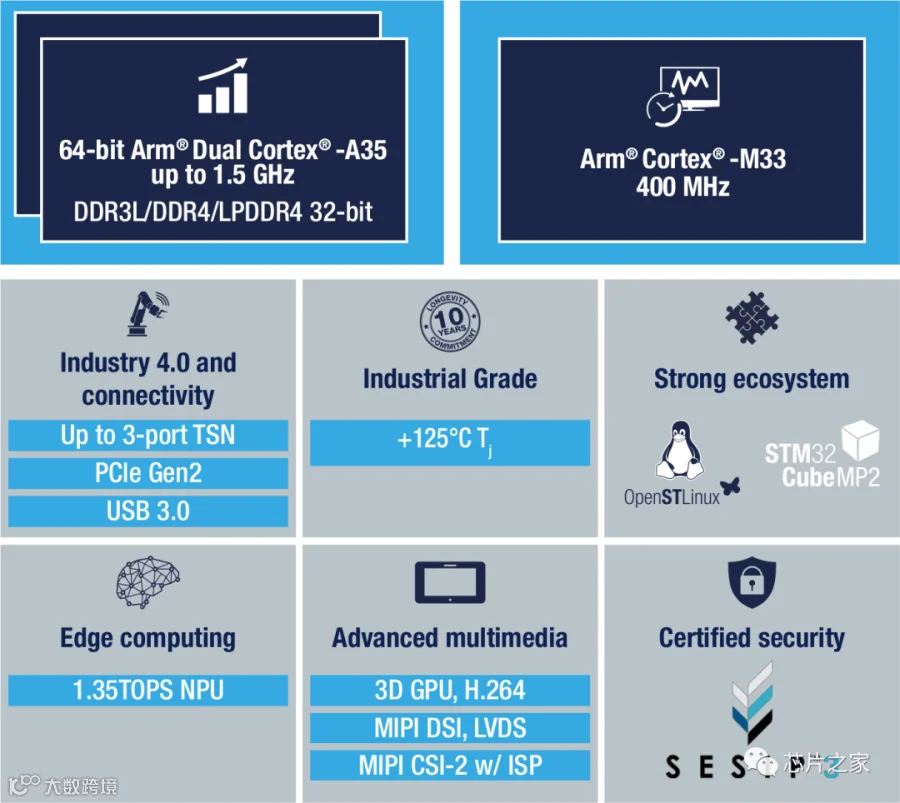

STM32MP1还没用上，MP2就来了，新系列沿袭了2019 年推出的STM32MP1 Arm Cortex-A7/M4 系列，该系列的第一个成员是 STM32MP25，具有多达两个 1.5 GHz Cortex-A35 内核和一个 Arm Cortex-M33 实时内核，主频为400 MHz、3D GPU 和用于 AI 加速的 1.35 TOPS NPU。专用神经处理单元 (NPU) 增加了高达 1.35 TOPS（每秒万亿次运算）的计算能力，针对高级机器视觉和预测性维护等应用中的 Edge AI 加速进行了优化。STM32MP25 支持 32 位 DDR4 和 LPDDR4 内存，可确保为成本优化设计提供长期支持。

STM32MP25 主要特性和规格：

CPU – 运行频率高达 1.5 GHz 的单核或双核 Arm Cortex-A35实时 MCU – 运行频率高达 400 MHz 的 Arm Cortex-M33 内核GPU——用于“高级 HMI”的未命名 3D GPU，支持 Vulkan APIVPU – H.264 硬件视频解码器和编码器AI 加速器 – 1.35 TOPS NPU（神经处理单元）系统内存——32 位 DDR4 和 LPDDR4 支持高达 1.2 GHz。视频输出 – 通过 RGB、4 通道 MIPI DSI 或 LVDS 接口高达 1920×1080摄像头 I/F – MIPI CSI-2 摄像头接口，带 Lite-ISP；每秒 30 帧 (fps) 时高达 5MP联网   1、最多 3 个千兆以太网端口（带 2 端口交换机）   2、时间敏感网络 (TSN)外围设备 – PCIe Gen2、USB 3.0、3x CAN-FD安全   1、SESIP 3级认证   2、Cortex-A 和 Cortex-M 内核上的 Arm TrustZone   3、硬件加密   4、安全配置生态系统温度范围 – -40 至 +125°C封装——即将发布的多项封装，包括 0.8 毫米间距芯片级封装 (TFBGA)10 年 100% 运行时间十年长寿计划

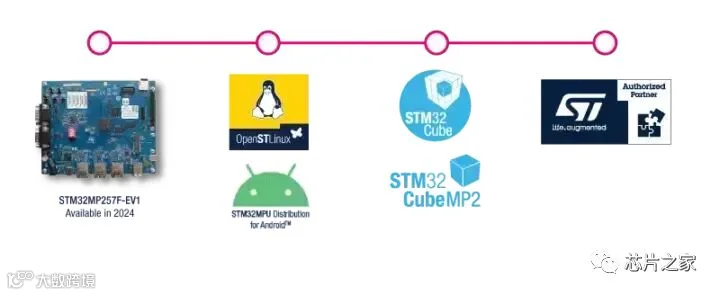

总之，很强大，芯片和电路板的批量生产计划于 2024 年上半年开始提供。

05 国内最强MCU

兆易创新前几天正式推出中国首款基于Arm® Cortex®-M7内核的GD32H737/757/759系列超高性能微控制器。全新产品组合包括3个系列共27个型号，提供176脚和100脚BGA封装，176脚、144脚和100脚LQFP封装等五种选择，将于5月底陆续开放样片和开发板卡申请，10月起正式量产供货。

GD32H7系列MCU采用基于Armv7E-M架构的600MHz Arm® Cortex®-M7高性能内核，凭借支持分支预测的6级超标量流水线架构，以及支持高带宽的AXI和AHB总线接口，可实现更高的处理性能。内置了高级DSP硬件加速器和双精度浮点单元(FPU)，以及硬件三角函数加速器(TMU)和滤波算法加速器(FAC)，大幅减轻了内核的负担并有助于提升处理效率。GD32H7系列MCU最高主频下的工作性能可达1552 DMIPS，CoreMark®测试取得了2888分的出色表现，同主频下的代码执行效率相比市场同类产品提升约10%，相比Cortex®-M4产品的性能提升超过40%。

GD32H7内置了可实时跟踪指令和数据的宏单元ETM(Embedded Trace Macrocell)，提供在不干扰CPU正常运行情况下的高级调试功能。GD32H7内置的大容量存储空间能够支持复杂操作系统及嵌入式AI、机器学习(ML)等多种高级算法，实现兼具高性能和低延迟的实时控制。

GD32H7，600MHz的主频，比STM32H7的高，STM32H7是40nm工艺，但据调查GD32H7大概率是22nm工艺，所以单芯片大小应该会比ST的小不少，期待。

具体外设不多介绍了，有兴趣的自己去GD官网翻一翻，反正该有的肯定不会少。

06 AD更新到23.5

Altium Designer 23.5 来了!

1、为了帮助探索模拟结果，实时仿真功能更加强大，可以用交互式探针测试我们的电路了。交互式探头功能就像在 Altium Designer 中使用示波器一样。启用此功能后，对探头放置、颜色或其他设置的任何更改都会立即反映在模拟结果文档中。

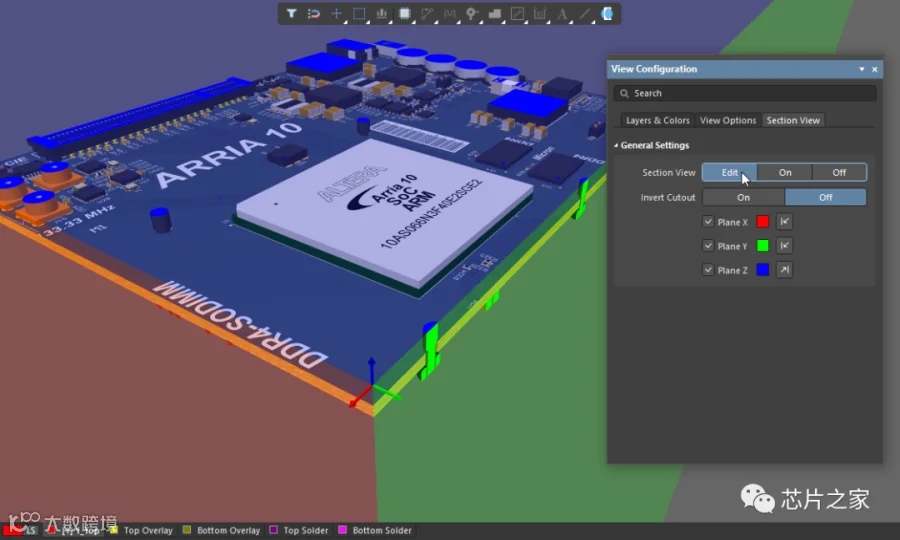

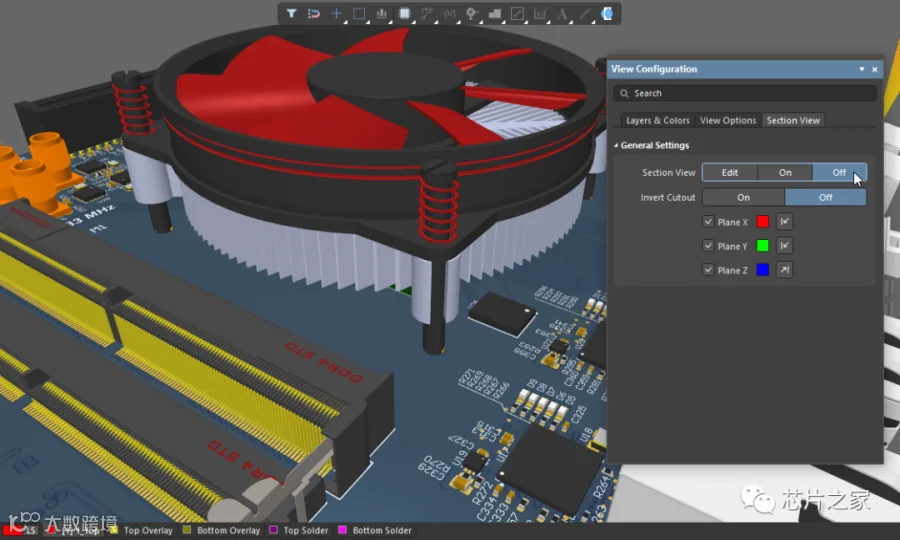

2、使用 PCB 截面视图发现电路板的隐藏部分。PCB 截面视图以前所未有的方式提供对设计布局和结构的精确洞察。在处理密集且复杂的 PCB 时，剖面图会显示 PCB 中通常不可见的细节。通过完全控制平面布局和颜色，您可以轻松查看所有组件，甚至隐藏在较大组件或机械零件下的较小 SMD 组件。

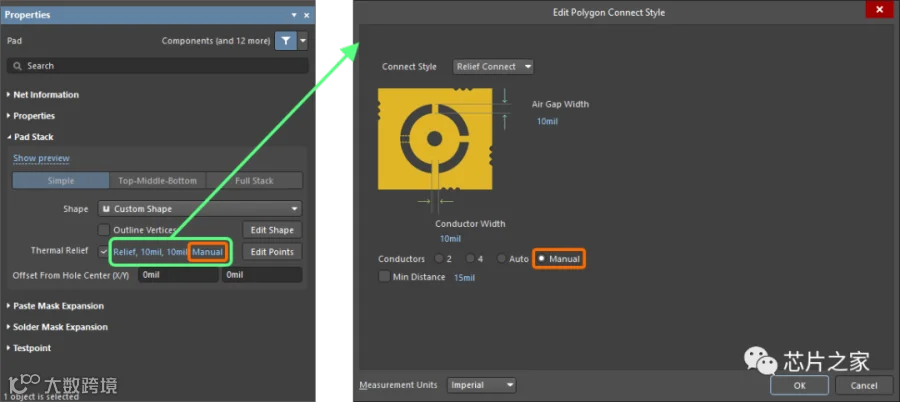

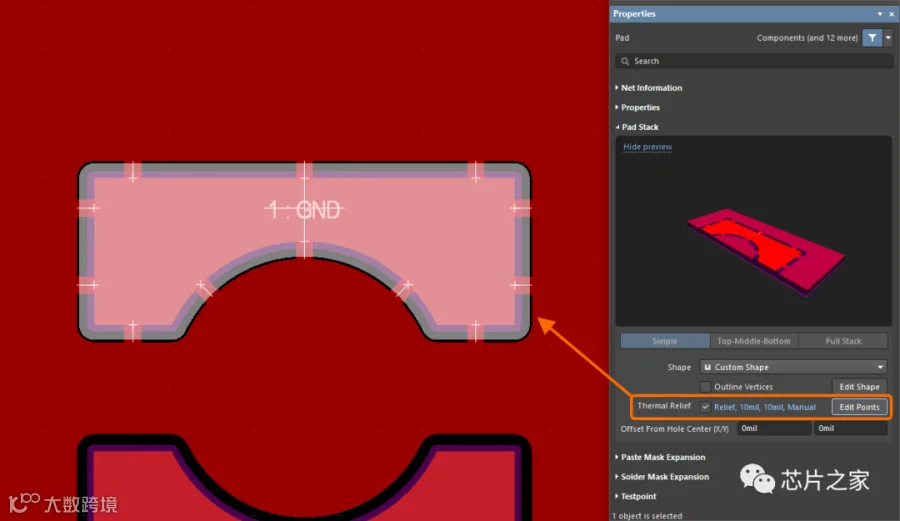

3、焊盘和过孔的定制散热装置。作为我们自定义焊盘形状功能的延续，现在可以在焊盘或过孔的任何位置添加、移除和编辑热释放尖峰，无论形状如何。这有助于焊接并避免可能的制造问题，如立碑。

更多详细内容请登录https://my.altium.com/whats-new查看。

07 ESP32点阵透明时钟

发现一个有意思的项目，这是一款类似 HUD（抬头显示器，又称平视显示器）的时钟，通过 WiFi 获取当前时间。它基于 ESP32 控制器，使用四个常见的 8×8 点阵显示单元，由 MAX7219 芯片驱动，项目全部开源。

项目地址：

https://www.instructables.com/HUD-like-WiFi-Sync-Clock-Transparent-Dot-Matrix-Di/

08 开源LM3886功放

开源另一个版本的LM3886功放，原理图PCBBOM清单，源文件全开源，感兴趣的小伙伴在硬创社现在可以免费下载，具体看视频介绍。

09 开源硬件耳戴式设备

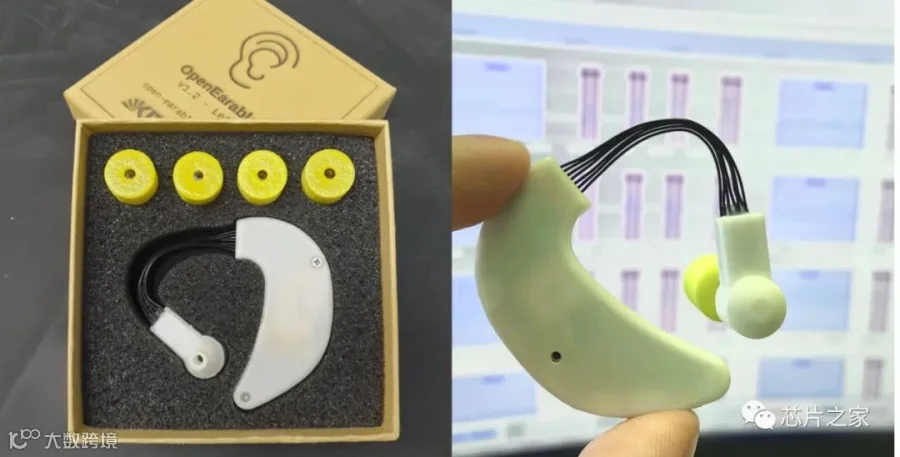

OpenEarable 是一种开源硬件耳戴式设备，有时也称为hearable，适合戴在耳朵上，基于Arduino Nano 33 BLE Sense板中的相同 u-blox NINA-B306 模块。

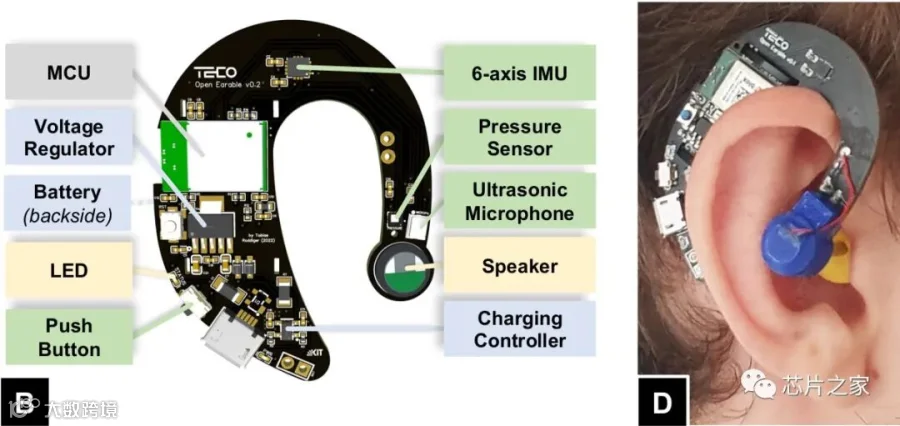

除了基于 Nordic Semi nRF52840 Arm Cortex-M4 的蓝牙 LE 模块外，该设计还具有一个扬声器和超声波麦克风、一个 6 轴 IMU 和一个压力传感器，以及电池电路、两个 LED 和一个按钮按钮。

无线模块 – U-blox NINA-B306 模块由 Nordic Semi nRF52840 Arm Cortex-M4F 微控制器提供支持 @ 64MHz，具有 1MB 闪存、256KB RAM、蓝牙 5.0 LE 连接
音频 – 内置扬声器和超声波麦克风 (Knowles SPH0641LU4H-1)
传感器
