用 ESP32 制造便携式 IoT 显示器

【点击上方「蓝字」关注芯片之家，一起成为技术颜控】

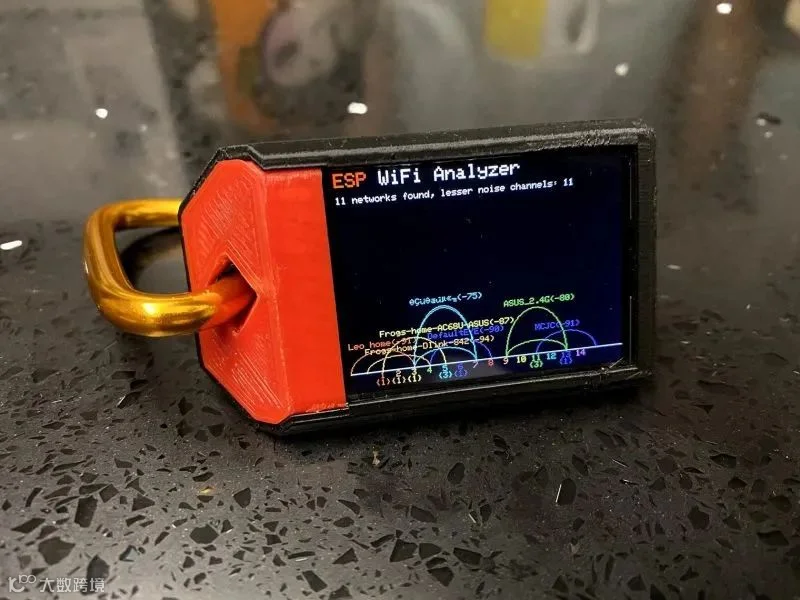

这是一个便携式的 IoT 显示器项目，可以基于它和 Arduino_GFX 库开发出各种实用工具。例如 WiFi 信号分析、电子相册等。配上设计良好的 3D 打印外壳，可以很方便地挂在钥匙扣或者背包上，随身携带。

材料清单

• TTGO T7 V1.0（ESP32 WiFi 模块） × 1
• 2 英寸 IPS LCD × 1
• 402035 Lipo 锂电池 × 1
• D 环形登山扣夹 × 1

3D 打印外壳

可以选择在文末下载 3D 打印文件之后打印出外壳。

也可以选择直接在thingiverse下载：https://www.thingiverse.com/thing:4564272

焊接电路部分

参照 LCD 的 Datasheet 连接引脚。连接之前请务必通读 Datasheet，尤其是当你订购的 LCD 型号和这里的有差别时。






  ESP32   -> LCD
GND     -> Pin  1 GND
        -> Pin  2 LED K
3v3.    -> Pin  4 Vcc -> 20 Ohm -> Pin 3 LEDA
GPIO 27 -> Pin  7 D/C
GPIO  5 -> Pin  8 CS
GPIO 18 -> Pin  9 SCK
GPIO 23 -> Pin 10 MOSI
GPIO 33 -> Pin 11 RST






组装

用胶带封住焊接处和裸露的引脚。

参照下面的视频组装好模块和外壳。

编程

Arduino IDE

如果你没有安装过 Arduino IDE，则需要下载并安装它：https://www.arduino.cc/en/main/software

ESP32 支持

按照下面链接中的说明安装 ESP32 支持：https://github.com/espressif/arduino-esp32

Arduino_GFX 库

下载最新版的 Arduino_GFX 库：（”Clone or Download” -> “Download ZIP”)https://github.com/moononournation/Arduino_GFX

在 Arduino IDE 中导入这个库。（Arduino IDE “Sketch” Menu -> “Include Library” -> “Add .ZIP Library” -> 选择下载到的压缩包文件）

编译并上传

• 用 USB 线连接到电脑，打开 Arduino IDE。

• 打开 ESPWiFiAnalyzer 示例代码（”File” -> “Example” -> “Arduino_GFX” -> “ESPWiFiAnalyzer”）

• 点击 Arduino IDE “Upload” 按钮。

• ESPWiFiAnalyzer.ino 代码文件在文末也有提供下载。

完成

这个 2 英寸的 IoT 显示器不仅可以用作 WiFi 信号检测分析，ESP32 同时也具有更多可能。是时候开启你的想象力去让它变得更好玩了！

原文链接：https://www.instructables.com/Portable-IoT-Display/

原文作者：陳亮

译文首发于：趣无尽

编辑：DF创客社区

大家有什么想说的，欢迎在下方留言！

项目所有相关文件可以点击阅读原文获取，或者在公众号后台回复“IoT显示器”获取百度网盘链接，感谢DF创客社区！
