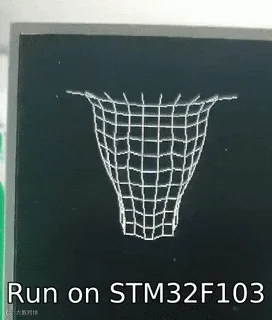

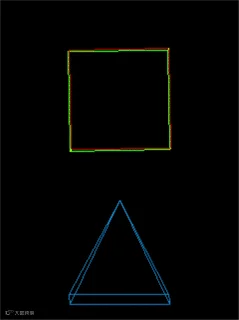

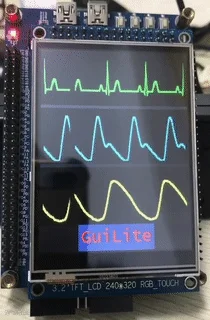

一些演示效果：

2 GuiLite介绍

GuiLite是一个开源的图形用户界面框架，只依赖于一个单一的头文件库（GuiLite.h），不需要很复杂的文件管理，代码量平易近人。

GuiLite由4千行C++代码编写，单片机上也能流畅运行，其最低的硬件运行要求如下：

GuiLite具有很强的跨平台特性：

支持的操作系统：iOS/macOS/WatchOS，Android，Linux（ARM/x86-64），Windows（包含VR），RTOS… 甚至无操作系统的单片机
支持的开发语言：C/C++, Swift, Java, Javascript, C#, Golang…
支持的第3方库：Qt, MFC, Winforms, CoCoa…

GuiLite 提供一系列辅助开发工具：

完美的“云” + “物联网”解决方案：让你轻松驾驭全球IoT业务
支持多语言,采用 UTF-8 编码；📀支持视频播放
资源制作工具为你定制自己的字体/图片资源
所见即所得的GUI布局工具
编译活跃度统计，及实时分析
支持3D & Web
支持Docker，一条命令启动。

3 GuiLite移植

2.1 所需硬件

STM32F407开发板

2.2 驱动准备

这里我使用STM32CubeMX 对开发板进行外设配置，开启STM32的硬件IIC，这里我用CubeMX开启后如下：

配置完成生成代码，同时将分配的堆空间增大：

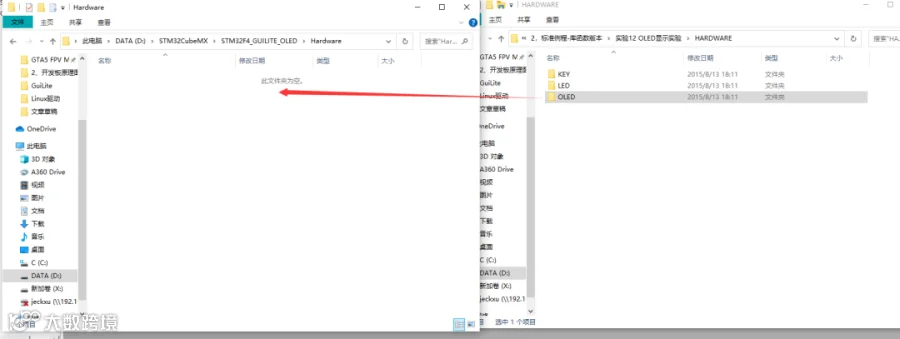

代码生成后，我们复制正点原子的OLED驱动工程代码到Hardware硬件目录下，自己创建一个该目录。

在MDK里面添加文件，然后我们进行修改，注释掉头文件里面关于端口的定义，同时添加三个类型宏定义。

然后我们进入oled.c文件，将void OLED_WR_Byte(u8 dat,u8 cmd)和 void OLED_Init(void)函数分别替换为下面的内容：

OLED_WR_Byte：




















































      void OLED_WR_Byte(u8 dat,u8 cmd){  if(cmd)  HAL_I2C_Mem_Write(&hi2c1 ,0x78,0x40,I2C_MEMADD_SIZE_8BIT,&dat,1,0x100); else  HAL_I2C_Mem_Write(&hi2c1 ,0x78,0x00,I2C_MEMADD_SIZE_8BIT,&dat,1,0x100); }

OLED_Init：
































































































































































      //初始化SSD1306         void OLED_Init(void){         OLED_WR_Byte(0xAE,OLED_CMD); //关闭显示 OLED_WR_Byte(0xD5,OLED_CMD); //设置时钟分频因子,震荡频率 OLED_WR_Byte(80,OLED_CMD);   //[3:0],分频因子;[7:4],震荡频率 OLED_WR_Byte(0xA8,OLED_CMD); //设置驱动路数 OLED_WR_Byte(0X3F,OLED_CMD); //默认0X3F(1/64)  OLED_WR_Byte(0xD3,OLED_CMD); //设置显示偏移 OLED_WR_Byte(0X00,OLED_CMD); //默认为0
 OLED_WR_Byte(0x40,OLED_CMD); //设置显示开始行 [5:0],行数.
 OLED_WR_Byte(0x8D,OLED_CMD); //电荷泵设置 OLED_WR_Byte(0x14,OLED_CMD); //bit2，开启/关闭 OLED_WR_Byte(0x20,OLED_CMD); //设置内存地址模式 OLED_WR_Byte(0x02,OLED_CMD); //[1:0],00，列地址模式;01，行地址模式;10,页地址模式;默认10; OLED_WR_Byte(0xA1,OLED_CMD); //段重定义设置,bit0:0,0->0;1,0->127; OLED_WR_Byte(0xC0,OLED_CMD); //设置COM扫描方向;bit3:0,普通模式;1,重定义模式 COM[N-1]->COM0;N:驱动路数 OLED_WR_Byte(0xDA,OLED_CMD); //设置COM硬件引脚配置 OLED_WR_Byte(0x12,OLED_CMD); //[5:4]配置
 OLED_WR_Byte(0x81,OLED_CMD); //对比度设置 OLED_WR_Byte(0xEF,OLED_CMD); //1~255;默认0X7F (亮度设置,越大越亮) OLED_WR_Byte(0xD9,OLED_CMD); //设置预充电周期 OLED_WR_Byte(0xf1,OLED_CMD); //[3:0],PHASE 1;[7:4],PHASE 2; OLED_WR_Byte(0xDB,OLED_CMD); //设置VCOMH 电压倍率 OLED_WR_Byte(0x30,OLED_CMD); //[6:4] 000,0.65*vcc;001,0.77*vcc;011,0.83*vcc;
 OLED_WR_Byte(0xA4,OLED_CMD); //全局显示开启;bit0:1,开启;0,关闭;(白屏/黑屏) OLED_WR_Byte(0xA6,OLED_CMD); //设置显示方式;bit0:1,反相显示;0,正常显示               OLED_WR_Byte(0xAF,OLED_CMD); //开启显示   OLED_Clear();}

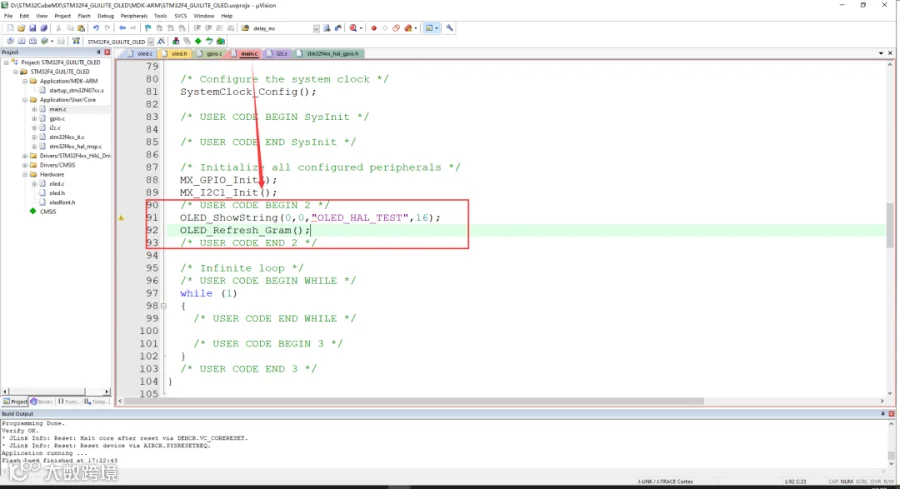

然后在main.c文件如下位置添加oled测试代码，记得添加头文件和头文件路径。

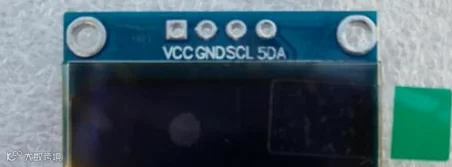

下载程序，观看现象：

此 OLED 驱动的准备已经完成，下一步就是移植 GuiLite。

2.3 例程移植

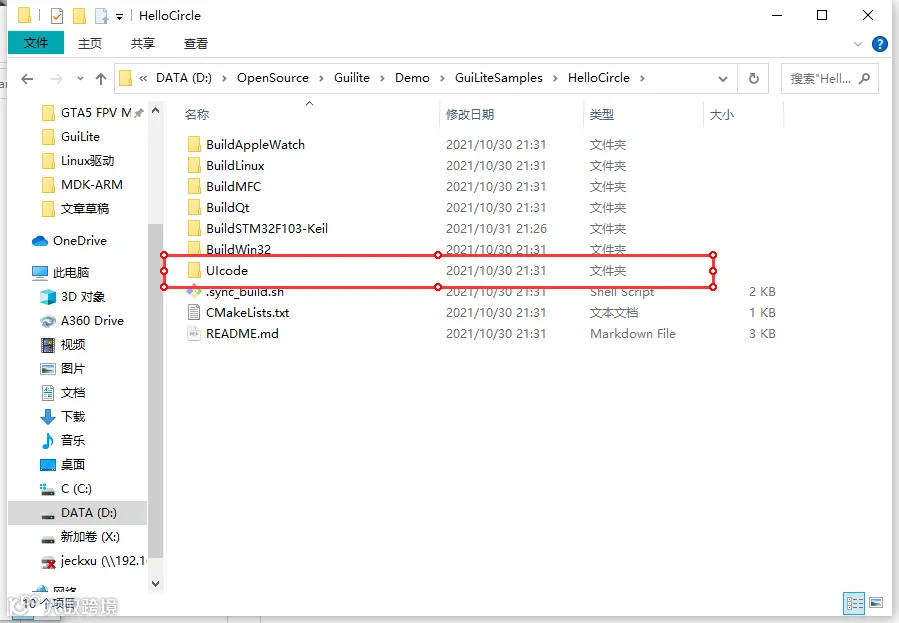

首先，我们上GuiLite的例程展示官网：GuiLiteDemo，选择Hello例程，将其中的 UI_Code文件夹复制到 Hardware 下：

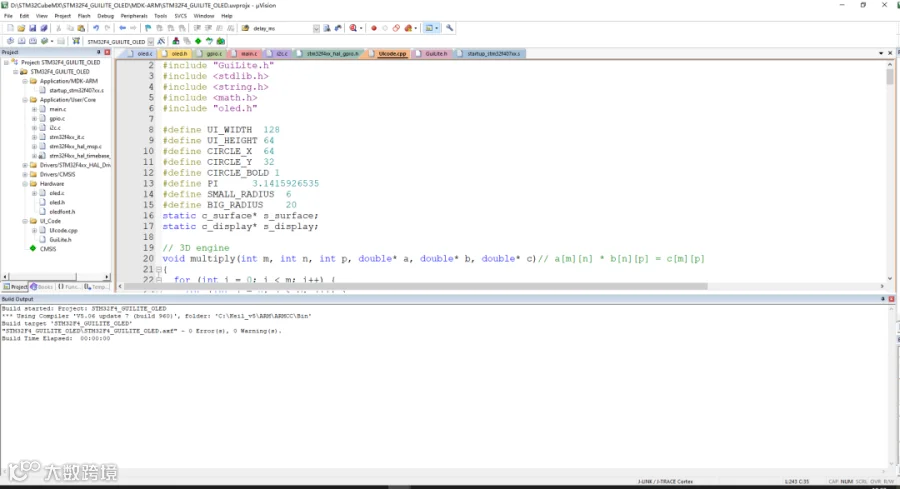

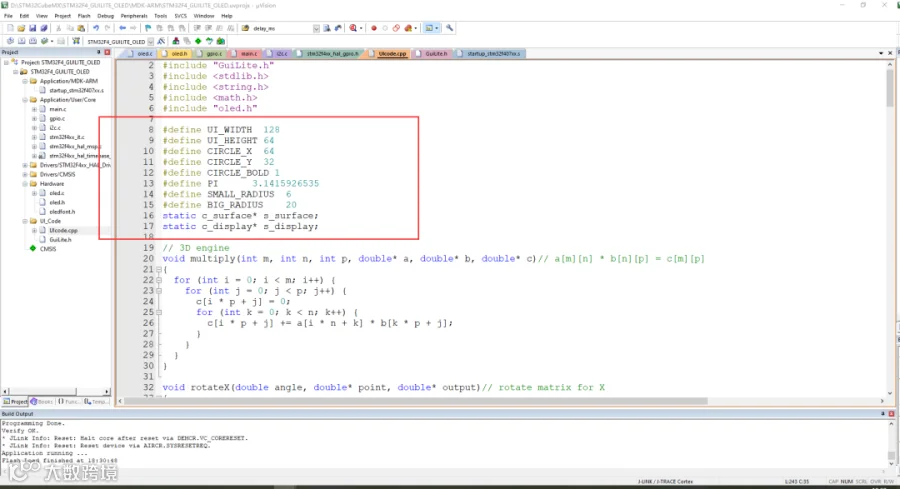

在 MDK 工程里面导入UICode下的GuiLite.h和UIcode.cpp文件。

我们在 main.c 文件开头添加 GuiLite 接口代码，接口代码如下：
















































































































      //画点函数接口void gfx_draw_pixel(int x, int y, unsigned int rgb){    OLED_DrawPoint(x,y,rgb);}//画面函数(未使用)void gfx_draw_fill(int x, int y,int w, int q, unsigned int rgb){ }//创建一个函数指针结构体struct EXTERNAL_GFX_OP{ void (*draw_pixel)(int x, int y, unsigned int rgb); void (*fill_rect)(int x0, int y0, int x1, int y1, unsigned int rgb);} my_gfx_op;extern void startHelloCircle(void* phy_fb, int width, int height, int color_bytes, struct EXTERNAL_GFX_OP* gfx_op);
//设定延时函数接口void delay_ms(int milli_seconds){ HAL_Delay(milli_seconds);}

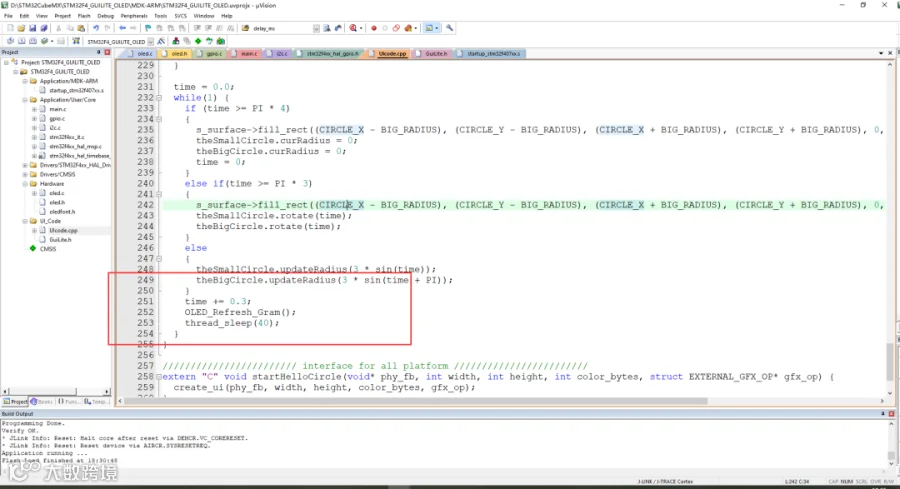

之后在main函数中添加如下代码：












































      //传递函数指针my_gfx_op.draw_pixel = gfx_draw_pixel;my_gfx_op.fill_rect = NULL;//gfx_fill_rect;//启动画圆startHelloCircle(NULL, 128, 64, 1, &my_gfx_op);
