深圳嵌入式展会上一大波电子应用方案来袭......

华大电子

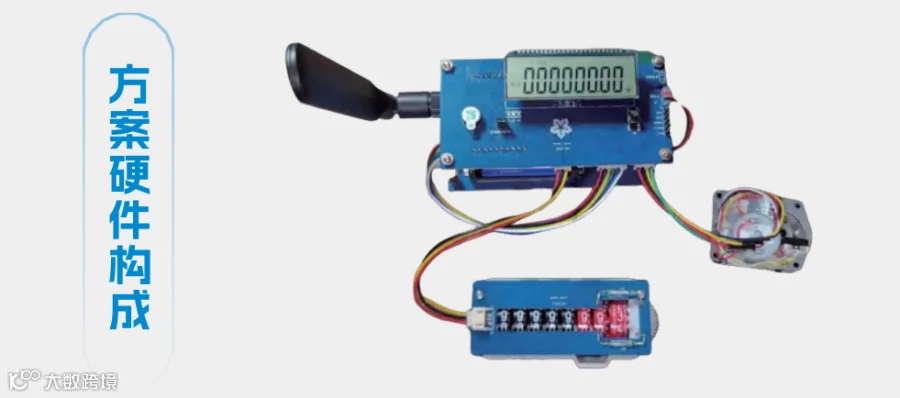

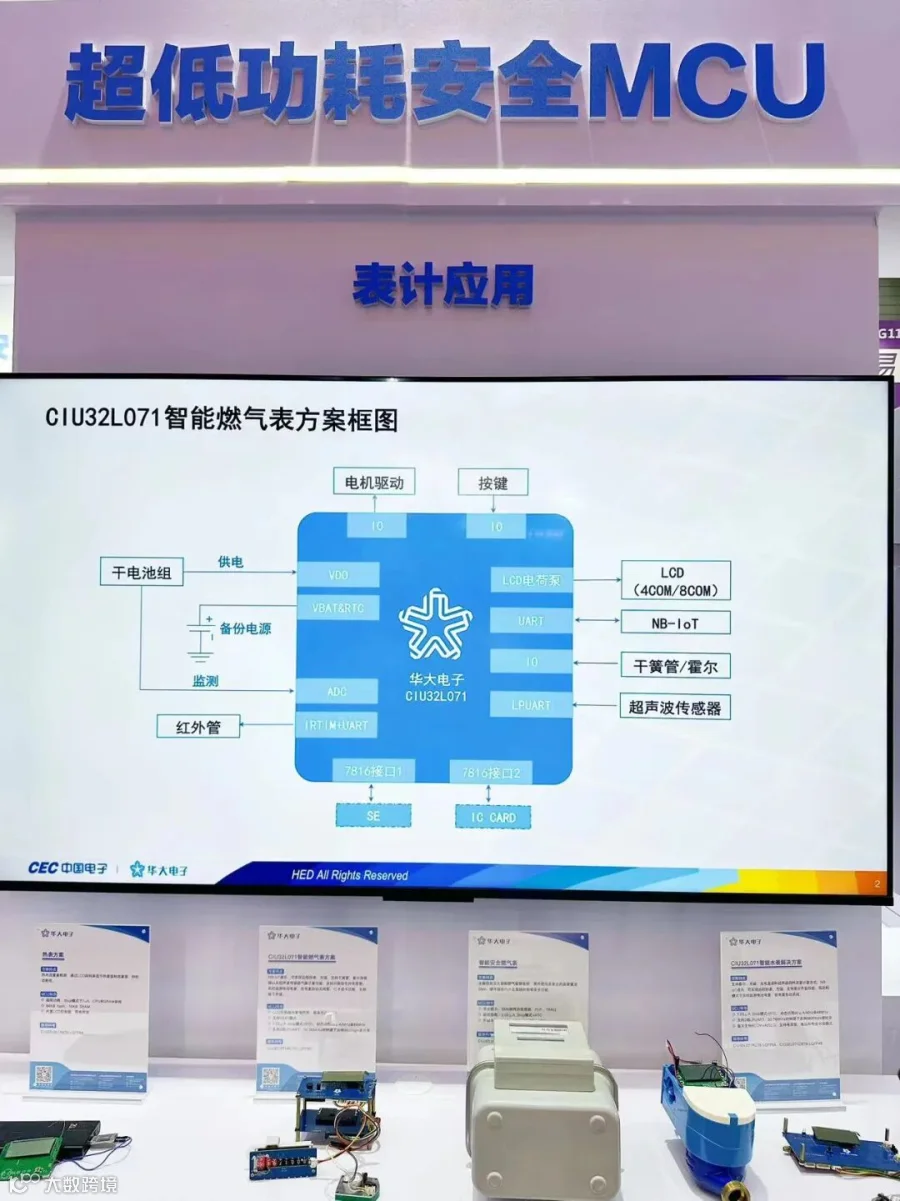

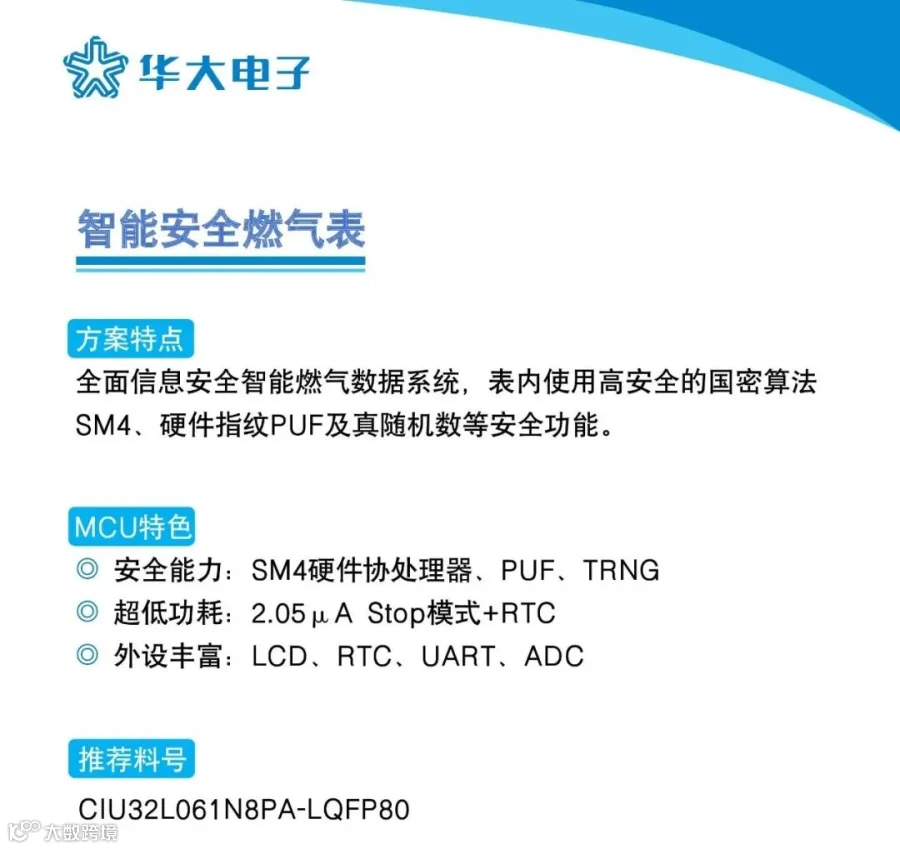

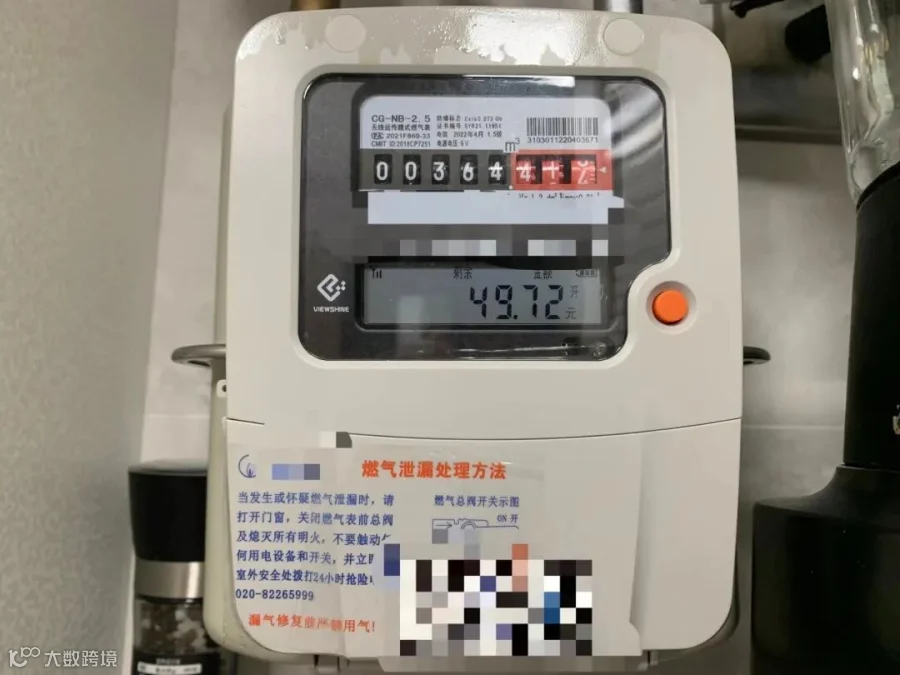

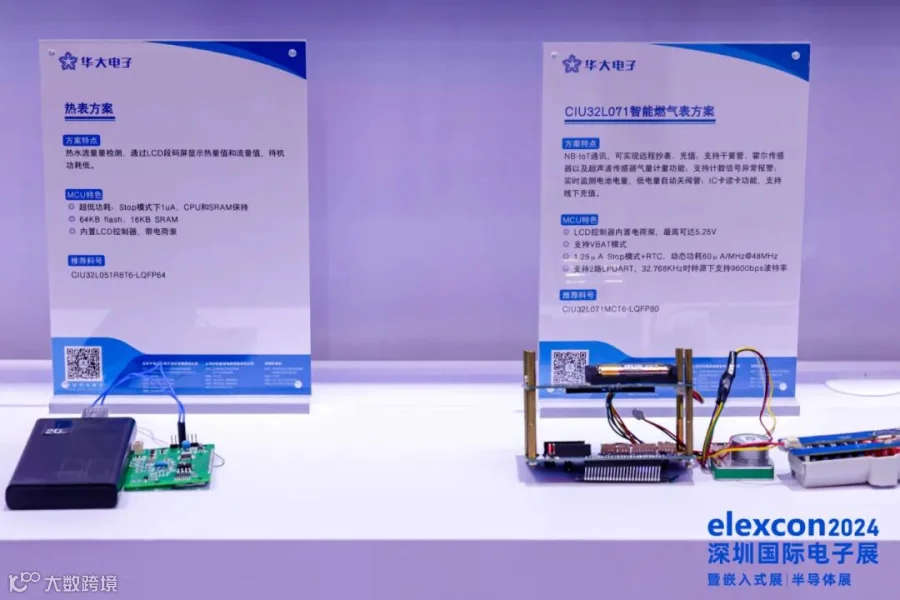

方案一：智能燃气表应用方案

• NB-IOT通讯，可实现远程抄表、充值
• 支持干簧管、霍尔传感器以及超声波传感器气量计量功能
• 支持基数信号异常报警，避免错误计数
• 实时监测电池电量，低电量自动关阀
• IC读卡功能，支持线下充值

• LCD最大支持8COMx40SEG，支持电荷泵模式：驱动能力强，Vlcd升压可高于Vdd且不随Vdd变化，Vlcd多档可配置，最高可达5.25V，在电池电压下降或NB通信过程中依然可以保持最佳显示效果。
• VBAT备份电源自动切换，VBAT模式+RTC+备份寄存器低至 0.95uA，降低备份电源的电池容量需求，节约电池成本。
• Stop低功耗模式+RTC低至1.25uA，动态功耗低至60uA/MHz@48MHz，提高电池使用寿命。

方案二：温控器应用方案

温控器现在应用范围非常广泛，常用在家电、电机、制冷或制热等众多产品中。工作原理是通过监控设备的工作环境的温度变化，从而控制设备的运行以达到理想的温度及节能效果。温控器的主要功能包括温度控制、节能模式、定时功能和遥控功能等。CIU32L051系列的MCU是华大电子推出的一款非常适合温控器市场的单片机。

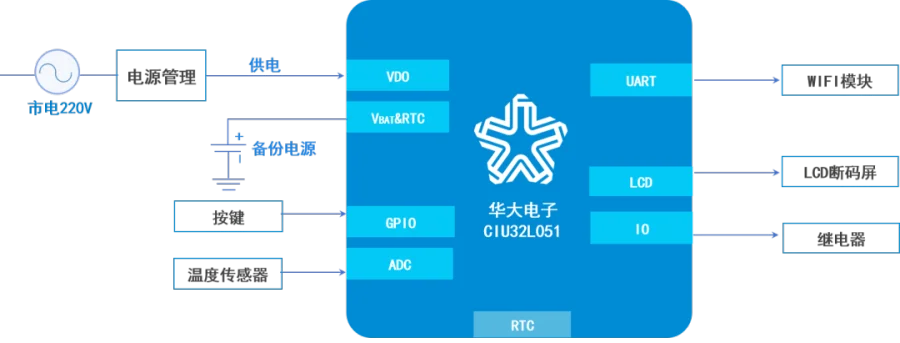

下面是温控器的方案框图

方案应用特点：

• 支持LCD待机常显功能，电荷泵模式节省LDO，电容模式待机功耗更低
• 支持温度检测功能，高精度ADC实现温度精准检测
• 支持按键设定温度功能，支持全部IO中断唤醒
• 支持RTC日历显示和定时设定功能，RTC校准精度高
• 支持Zigbee联网功能，内部时钟精度，UART误码率低，保证联网数据包可靠稳定

方案三：电子烟应用方案

电子烟是一种模仿卷烟的电子产品，具有与卷烟相似的外观、烟雾、味道和感觉。它由可充电锂聚合物电池供电，通过电热丝加热烟油雾化器中的烟油，将尼古丁等成分变成蒸汽，可以给客户带来更好的体验。

电子烟从显示可以分为LED屏/数码管、无屏电子烟以及TFT屏。 LED/数码管和无屏电子烟显示功能相对简单一些，针对此类电子烟华大电子推出了CIU32F003-QFN20安全MCU，该产品基于ARM Cortex-M0+内核，最高频率可达48MHz，24K bytes Flash、3K bytes SRAM,内部集成多通道1Msps ADC、2个超低功耗比较器、最高速率可达24Mbps的2个的SPI、2个UART、I2C、多种定时器等丰富的外设资源。

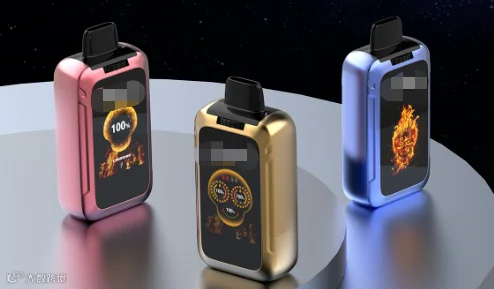

TFT屏电子烟生动显示抽吸过程中的动画效果，功能相对复杂，华大电子针对TFT屏电子烟推出了CIU32F031-QFN32安全MCU，该产品基于ARM Cortex-M0内核，最高频率可达48MHz,64K bytes Flash、4K bytes SRAM，内部集成多通道266Ksps ADC、LVD低电压检测、LCD显示、最高速率可达24Mbps的2个SPI、1个I2C、3个UART、多种定时器等丰富的外设资源。

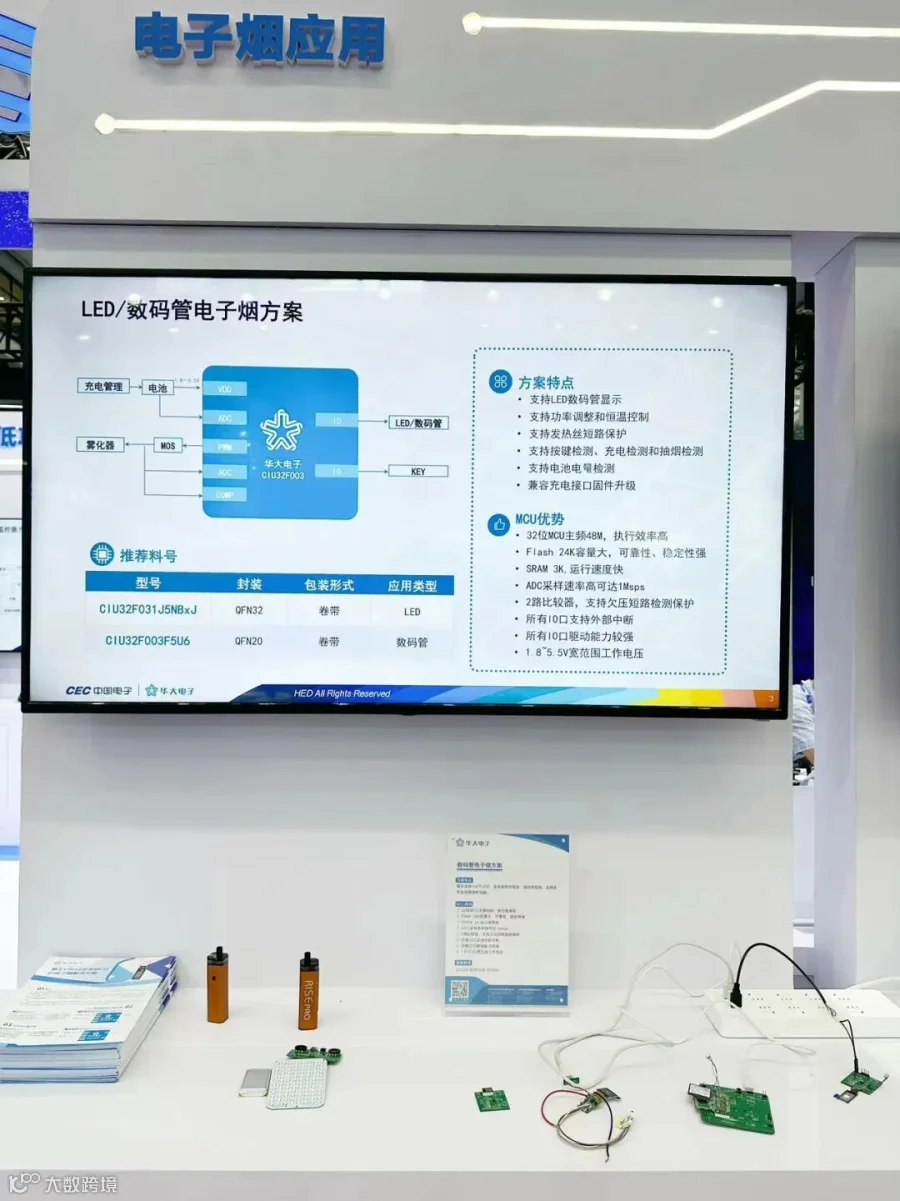

下面是LED/数码管的电子烟方案框图

无屏电子烟方案框图

方案应用特点：

• 采用CIU32F003产品作为主芯片
• 支持发热丝恒压、恒功率控制，支持发热丝短路保护功能
• 支持按键唤醒、充电管理，支持抽烟唤醒，响应速度快
• 支持电池电量监测功能，支持充电接口固件升级

TFT屏电子烟方案框图

方案应用特点：

• 支持高帧率动画效显示效果，0.96寸屏最高支持110帧刷新
• 支持发热丝恒压、恒功率控制，支持发热丝短路保护功能
• 支持按键唤醒、充电管理，支持抽烟唤醒，响应速度快
• 支持电池电量监测功能，支持充电接口固件升级

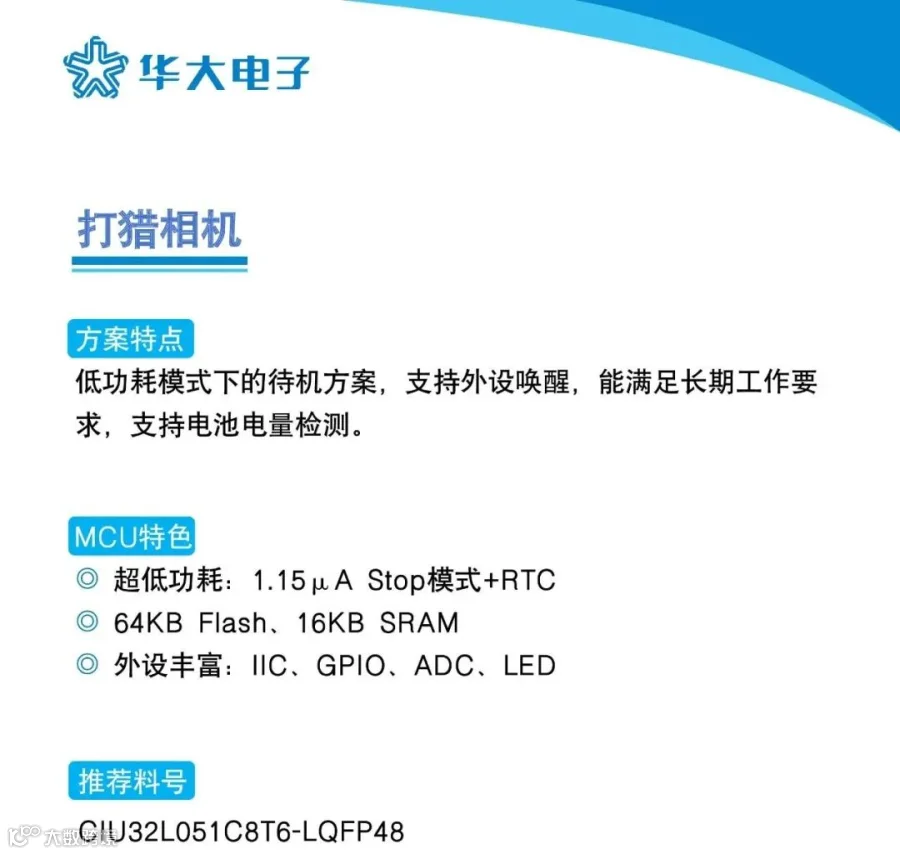

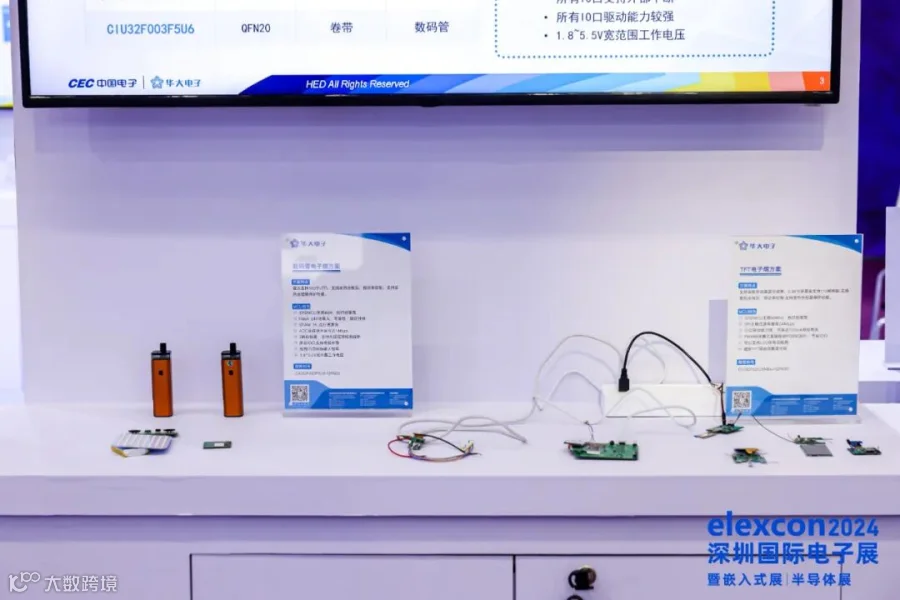

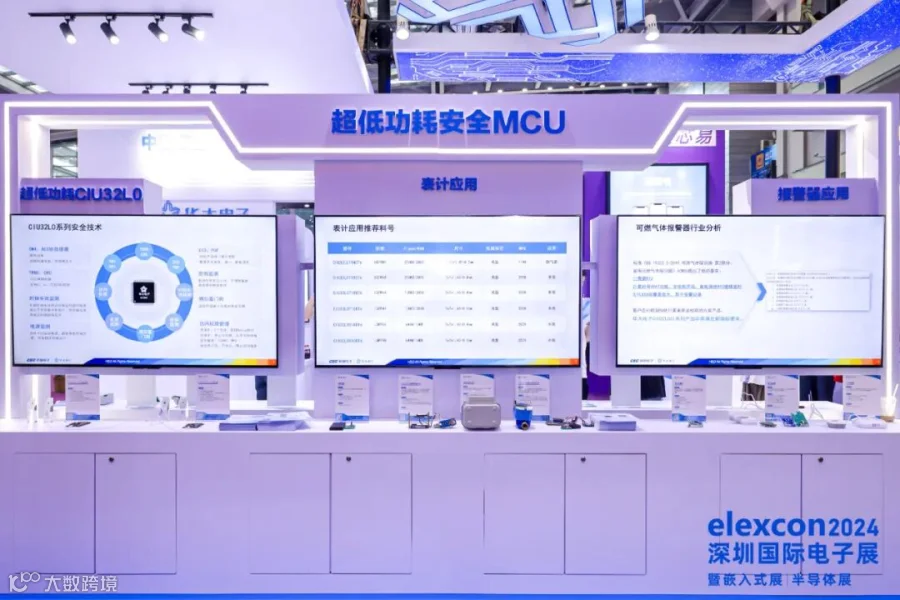

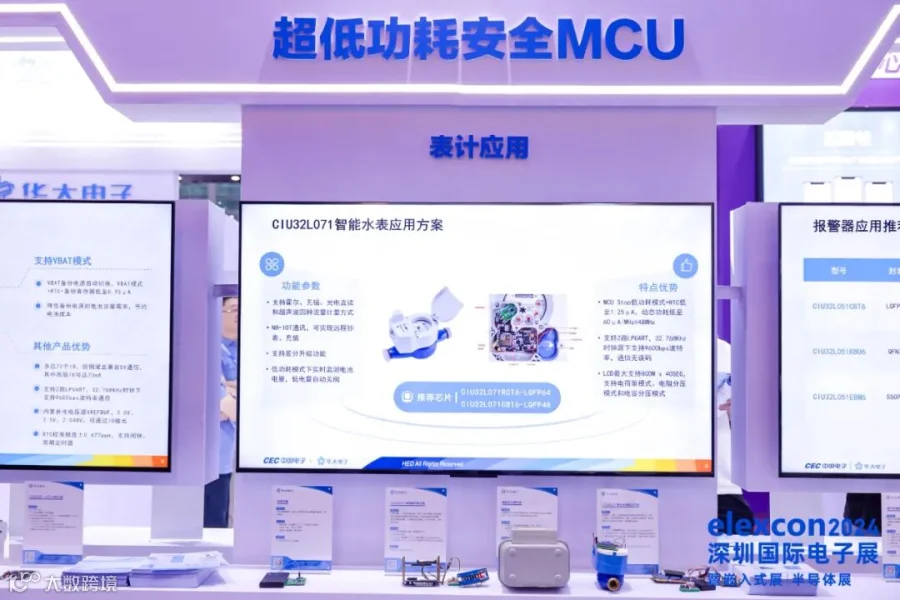

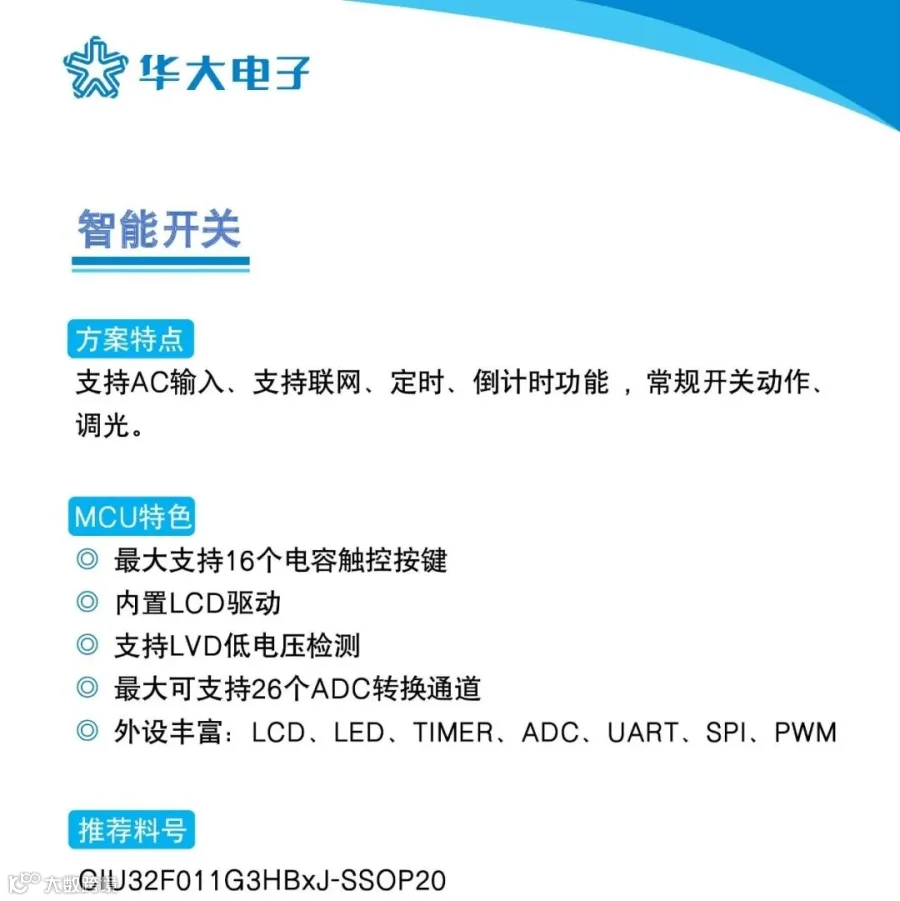

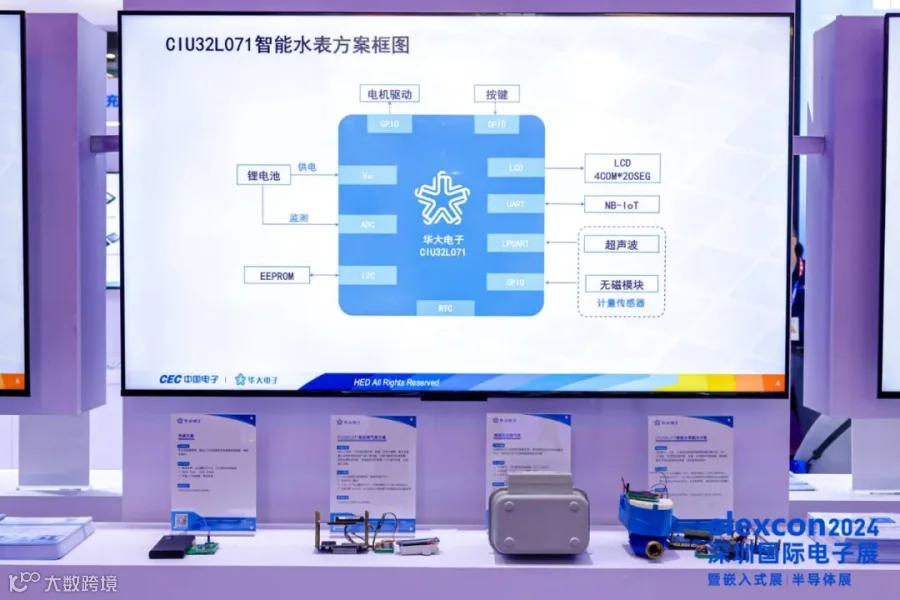

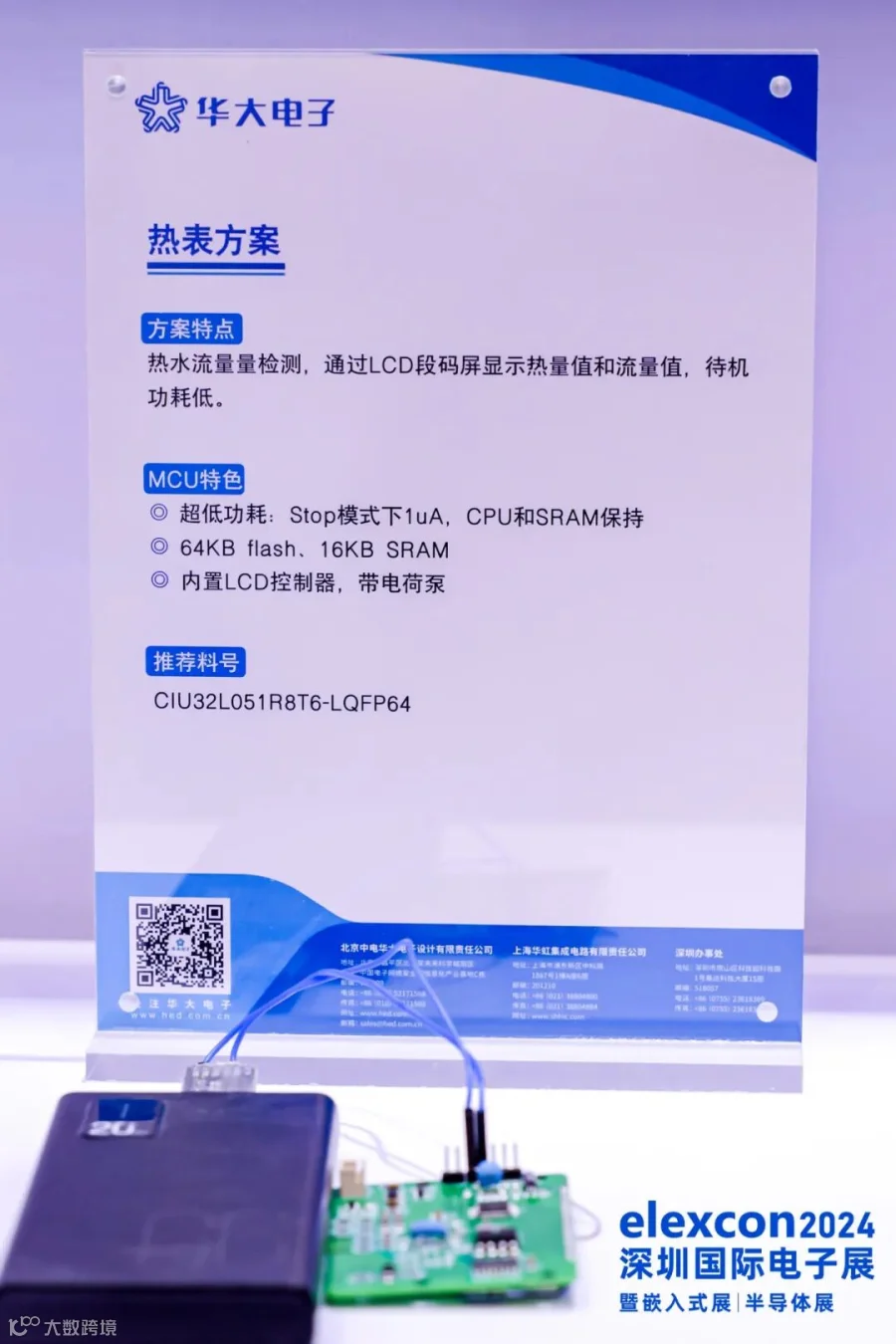

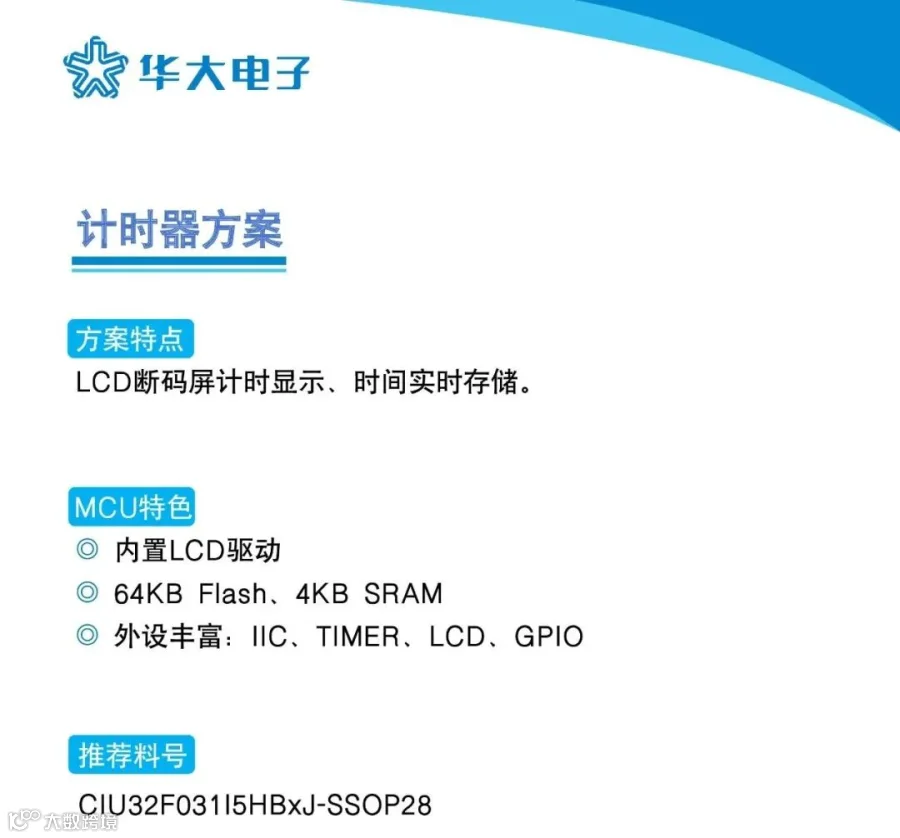

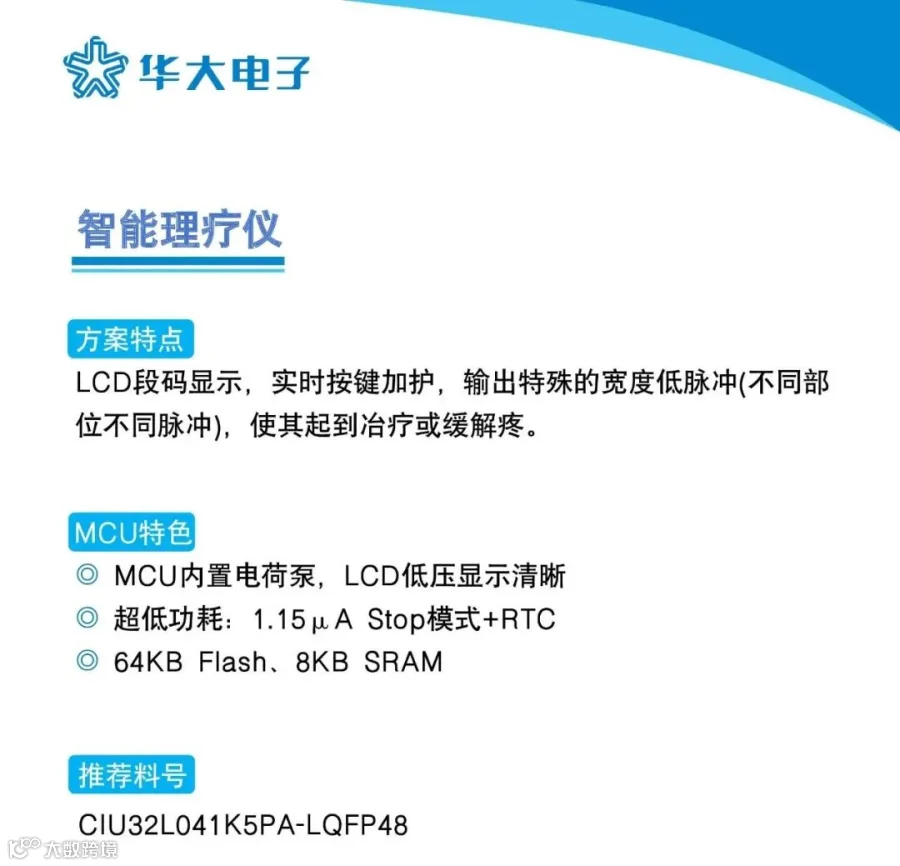

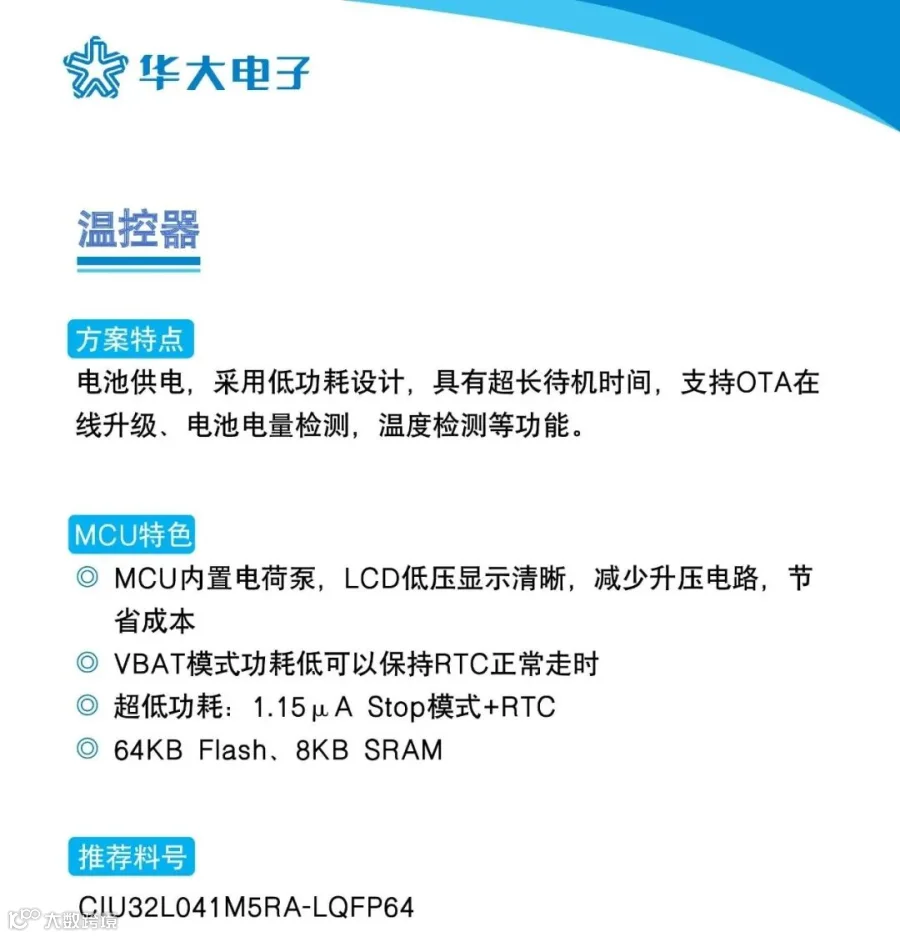

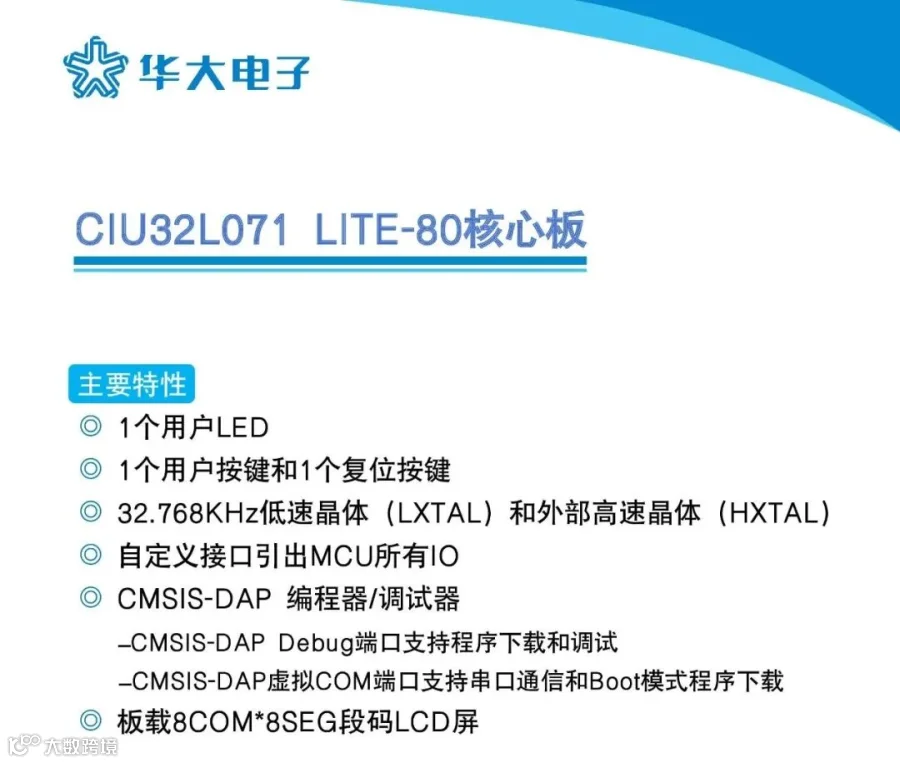

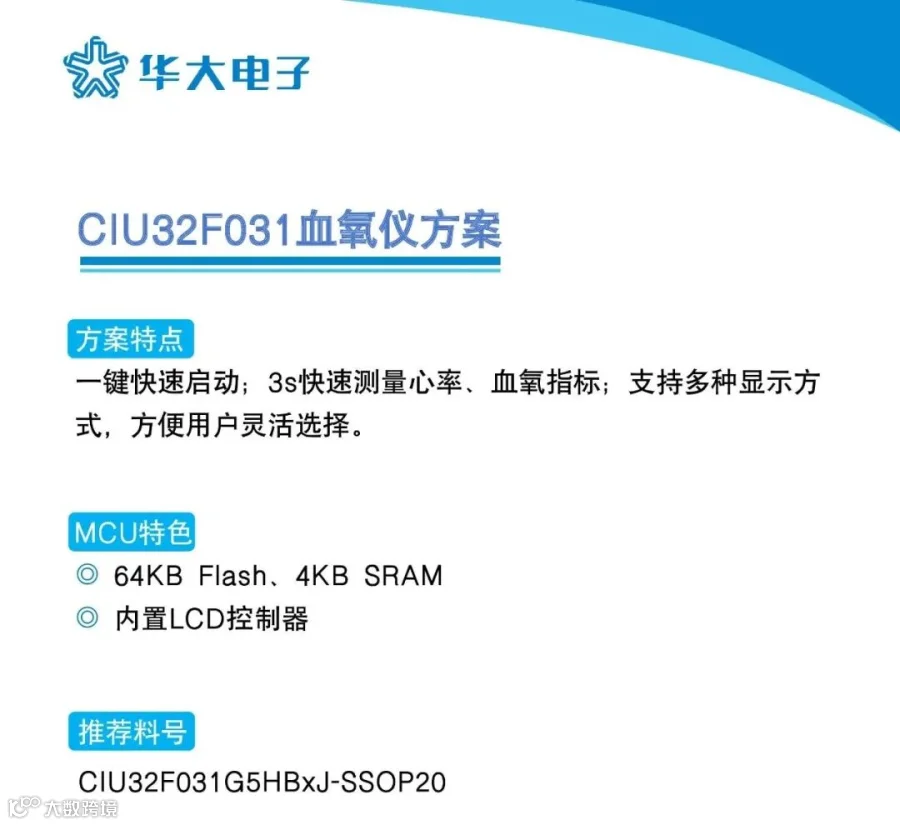

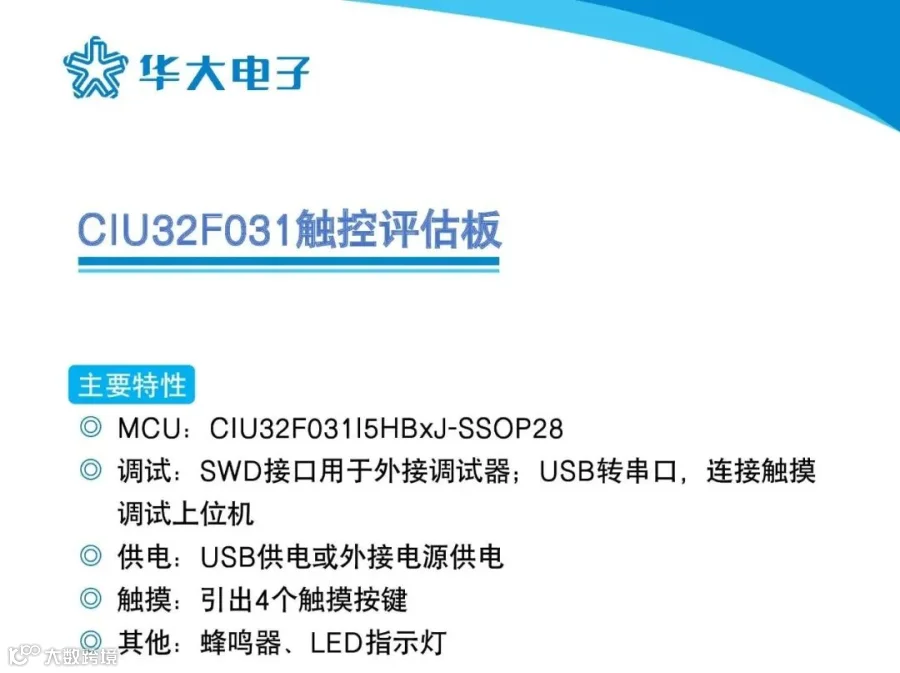

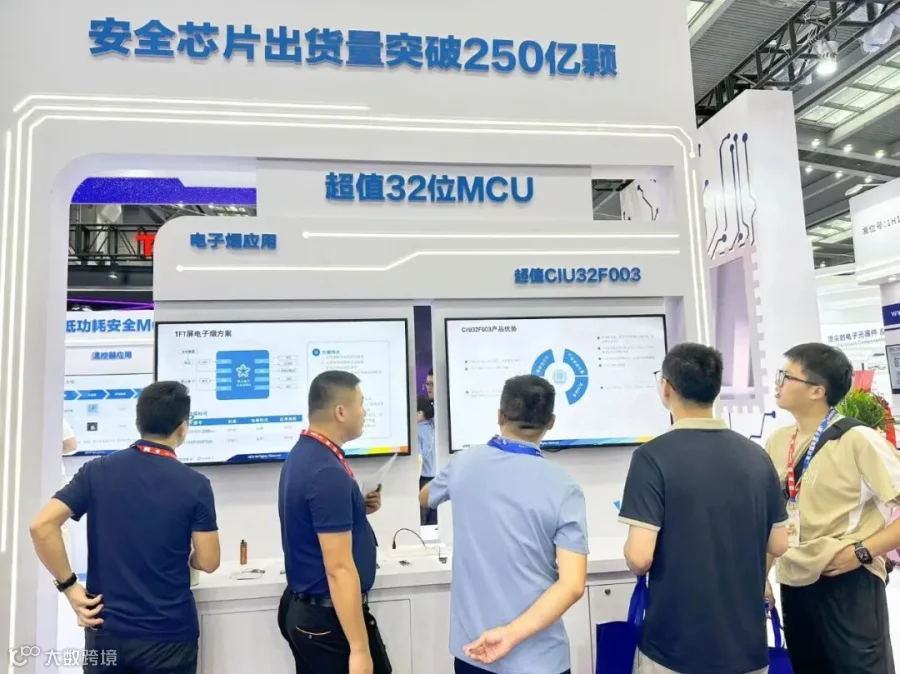

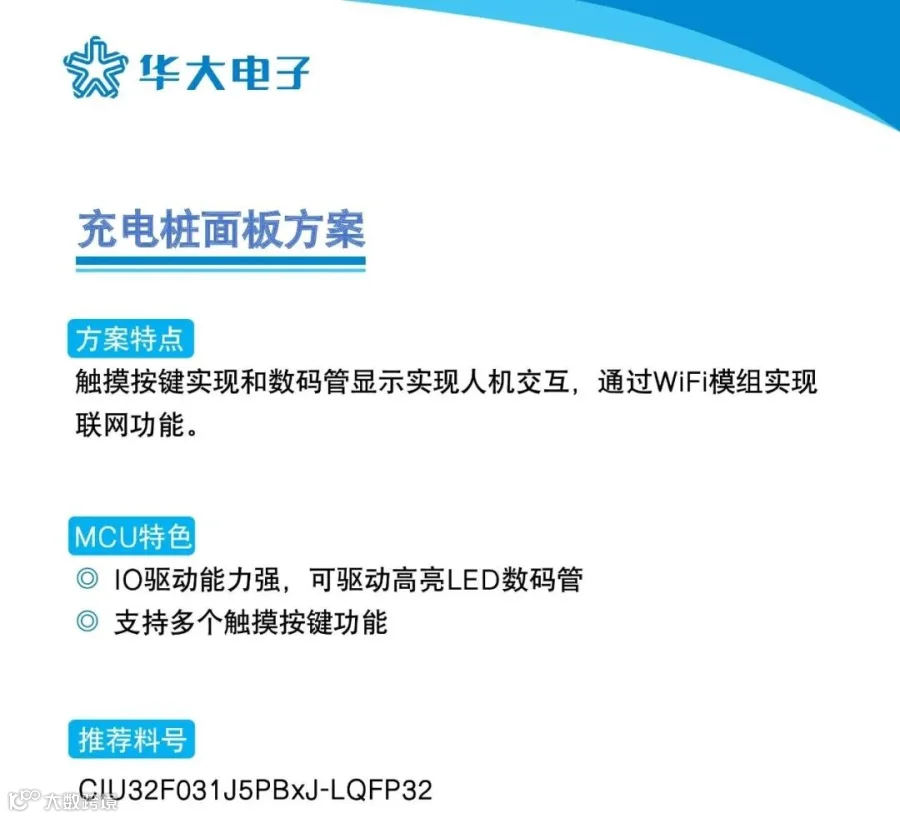

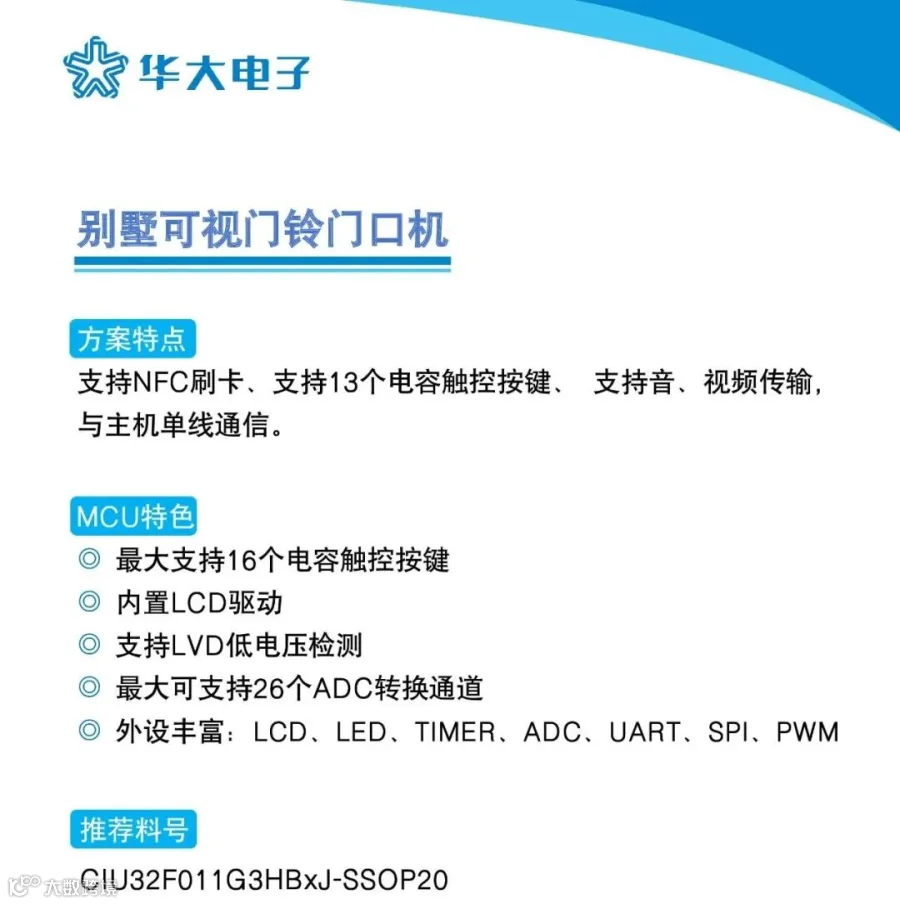

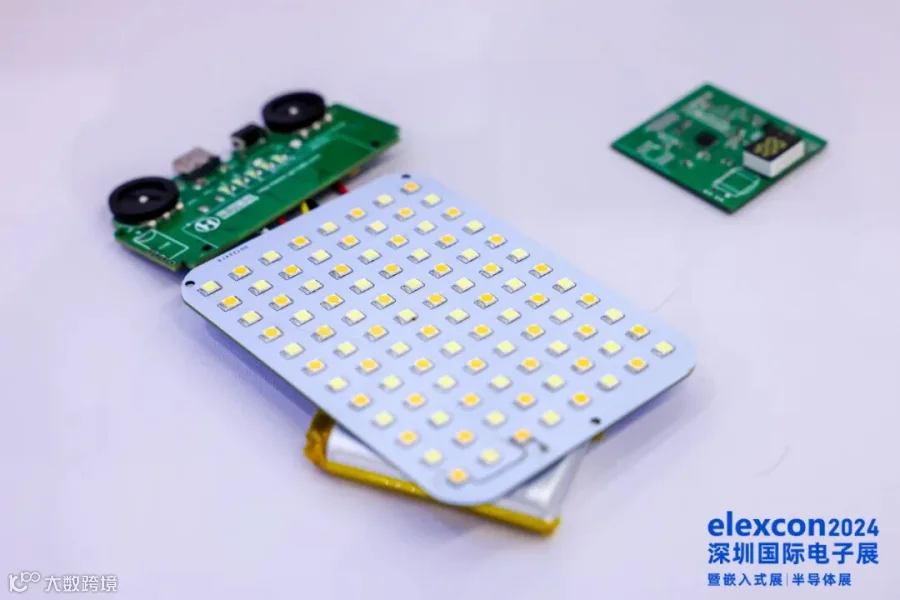

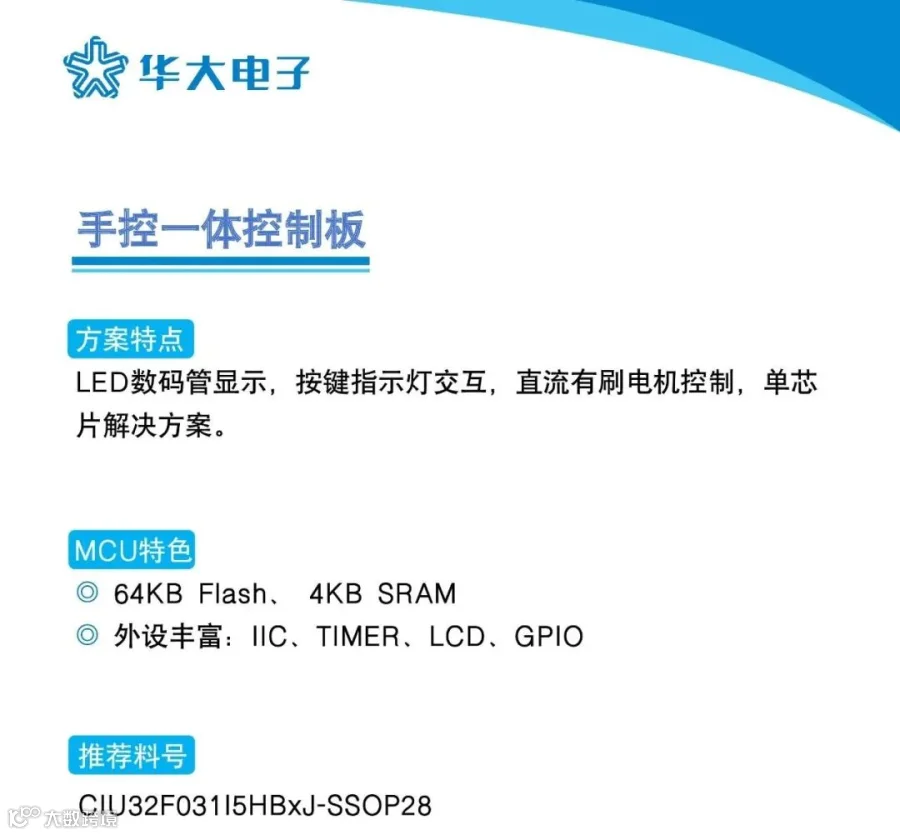

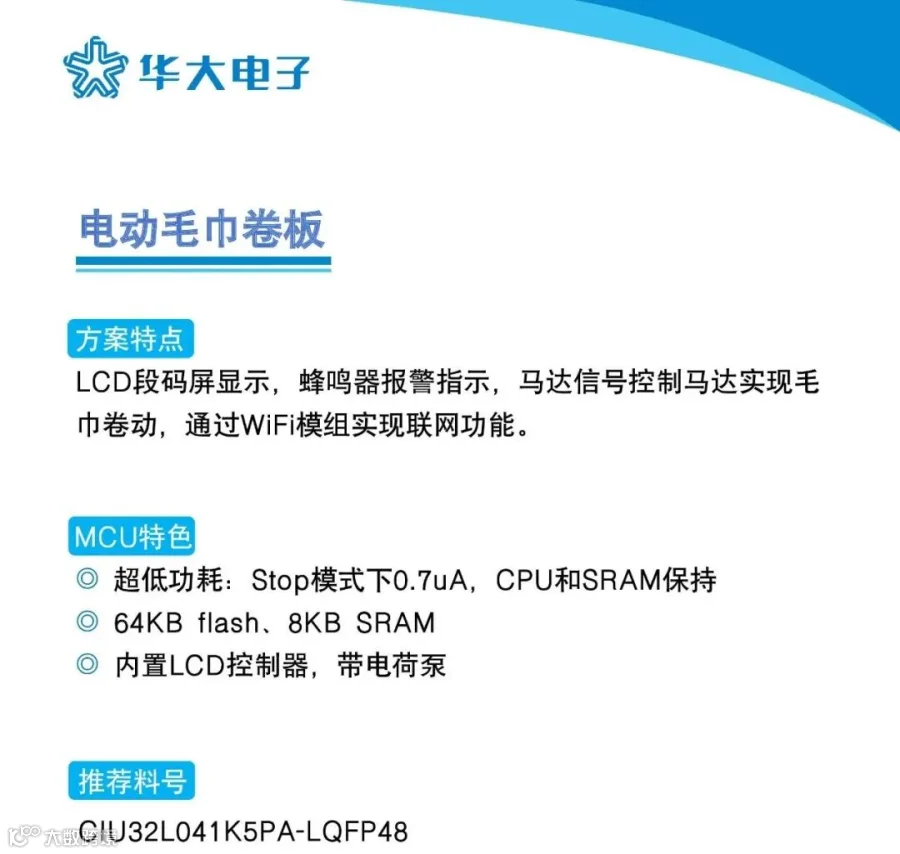

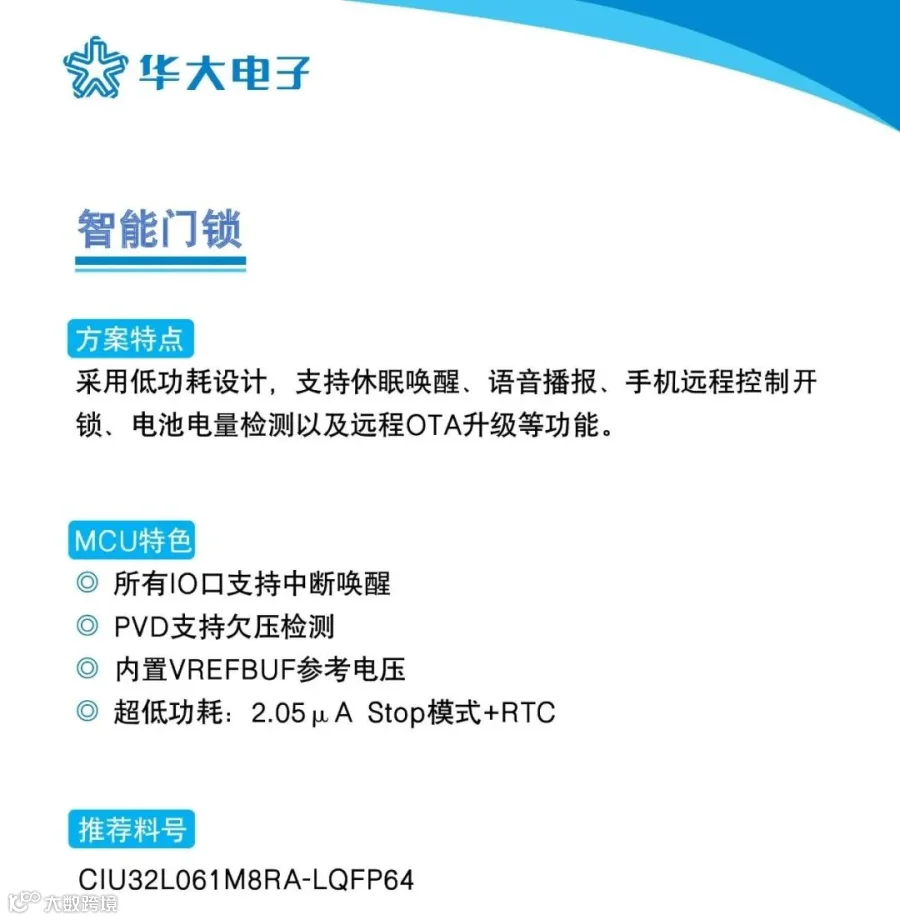

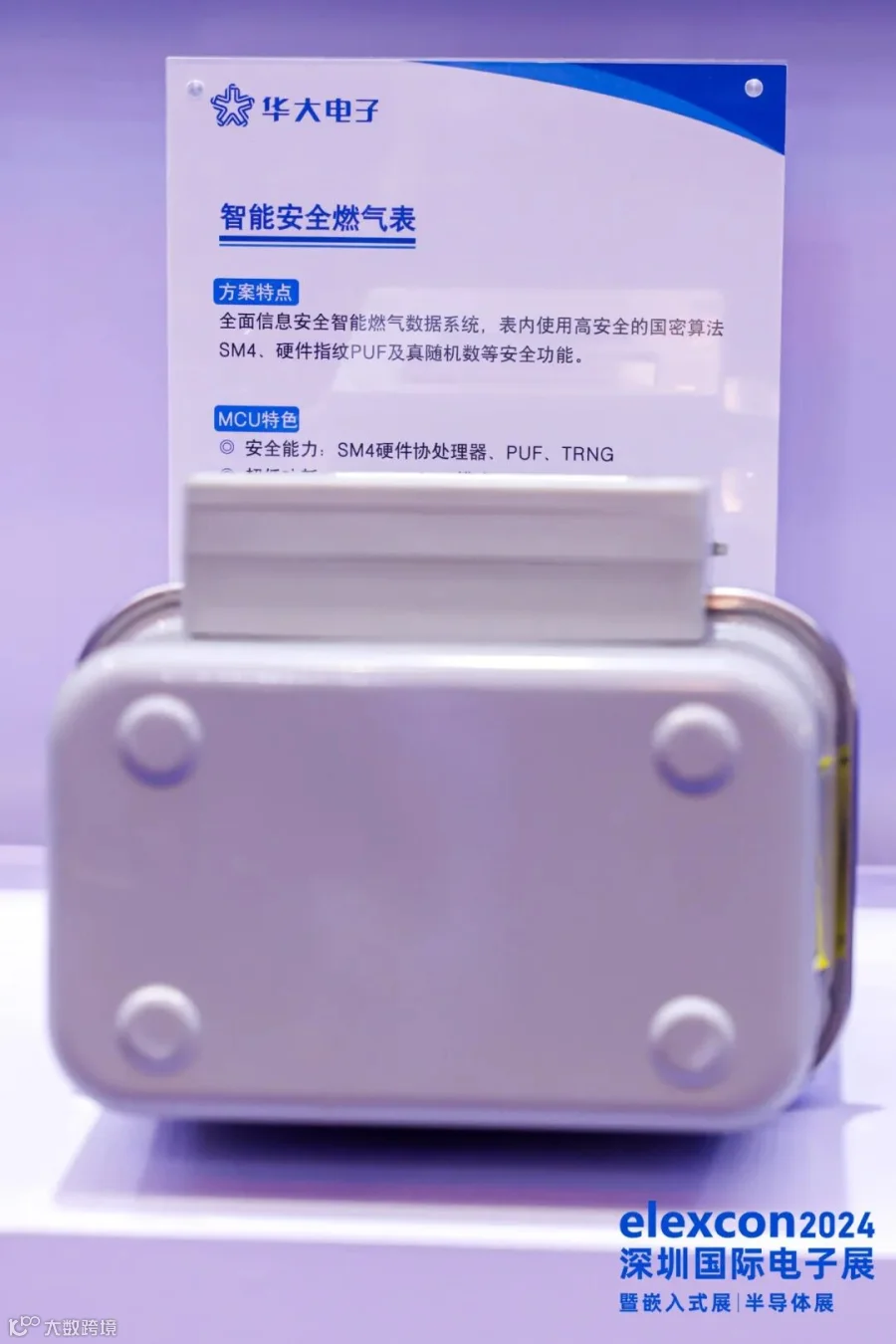

展会现场更多方案
