导读：一些有趣的图文分享给大家happy一下

作者：晓宇，排版：晓宇

微信公众号：芯片之家（ID：chiphome-dy）

01 CPU vs FPGA

很形象的表达了CPU与FPGA的运算逻辑，CPU偏向于多功能化，通常都是串行执行指令的，虽然有多核心，但是每个核心还是串行的方式在执行，CPU的设计旨在执行广泛的任务，包括操作系统，应用程序，算法等；而FPGA是可编程的硬件设备，具有大量的可编程单元，最重要的是可以硬件并行执行多个任务，同等情况下执行多任务有更小的延时。总的来说，CPU和FPGA在执行任务时具有不同的优势和适用场景，开发人员需要根据特定的需求和约束条件选择合适的硬件平台。

视频动画演示

02 STM32新一代产品，600 MHz STM32H7R/S Cortex-M7 MCU

STMicro 推出了高性能 600 MHz STM32H7R/S Arm Cortex-M7 微控制器：STM32H7R3/S3 ，通用 MCU 系列和添加了 NeoChrom 2.5D GPU 的 STM32H7R7/S7 图形 MCU 系列。两者都配备了一个大的 620KB SRAM 和一个小的 64KB 启动闪存。

使用小型启动闪存的原因是为了将应用程序代码和数据存储在片外存储器 IC 上，以便在选择存储器类型和容量时为客户提供更大的灵活性，以满足应用程序要求并降低 BOM 成本。STM32H7S 微控制器中的“S”代表具有加密/哈希引擎的安全性，可以帮助最终产品获得 SESIP 3 级和/或PSA 认证 3 级认证。

许多规格与STM32H7 微控制器相似，但性能比 2020 年添加的550MHz STM32H7 MCU稍快一些，并且 STM32H7R/S 增加了一些新功能：

具有 PHY 和 DTR 模式的 200 MHz Hexadeca SPI，用于外部闪存（NOR、NAND）或 PSRAM；

NeoChrom 2.5D GPU、JPEG 编解码器和 LCD-TFT 显示控制器 (LTDC) 可实现类似于微处理器的 3D GUI 性能；
从外部/内部存储器执行代码；
保护内部和外部代码和数据；内存加密引擎 (MCE)，用于动态加密和解密 S 部分的编码数据；
周边设备，带 DMA 的I3C2x USB HS/FS，带 PHY 和 UCPD。

目前有 28 种不同封装的 STM32H7R/S 微控制器（68 引脚 VQFN、100 引脚 LQFP、144 引脚 UFBGA 等……最高 225 引脚 TFGA），可选硬件加密/哈希引擎、可选 16 位串行高-高速 PHY/32 位 FMC，以及带有 LTDC 显示控制器的可选 NeoChrom GPU。

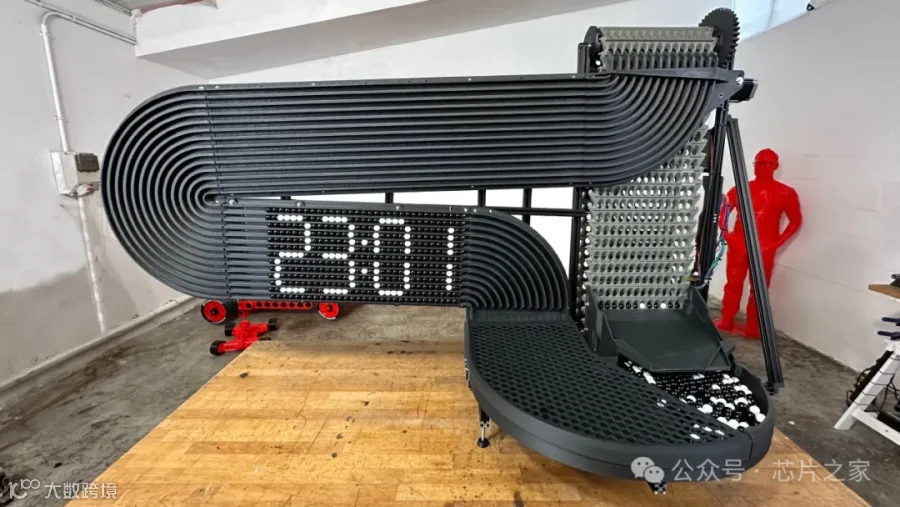

03 大理石弹珠时钟

国外小伙Ivan Miranda制作了一个别具一格的时钟，使用黑白大理石来创建点阵，这个巨大的时钟中，有一半是动态艺术，另一半是数字时钟，非常有趣。

工作原理大概是这样的：黑色和白色的大理石被送入一个小电梯，该电梯将弹珠提升到构成该设备最大部分的弯曲轨道的顶部。底部的水平区域是显示时间的地方，由白色和黑色的弹珠组成数字显示。但如何确保白色弹子和黑色弹子的顺序正确呢？

弹珠黑色作为背景，白色作为显示数据的像素，通过红外传感器，可以判断每个弹子的颜色，并根据需要调整他们的顺序，整个过程虽然时间长，但是整体的过程非常吸引人。

视频欣赏

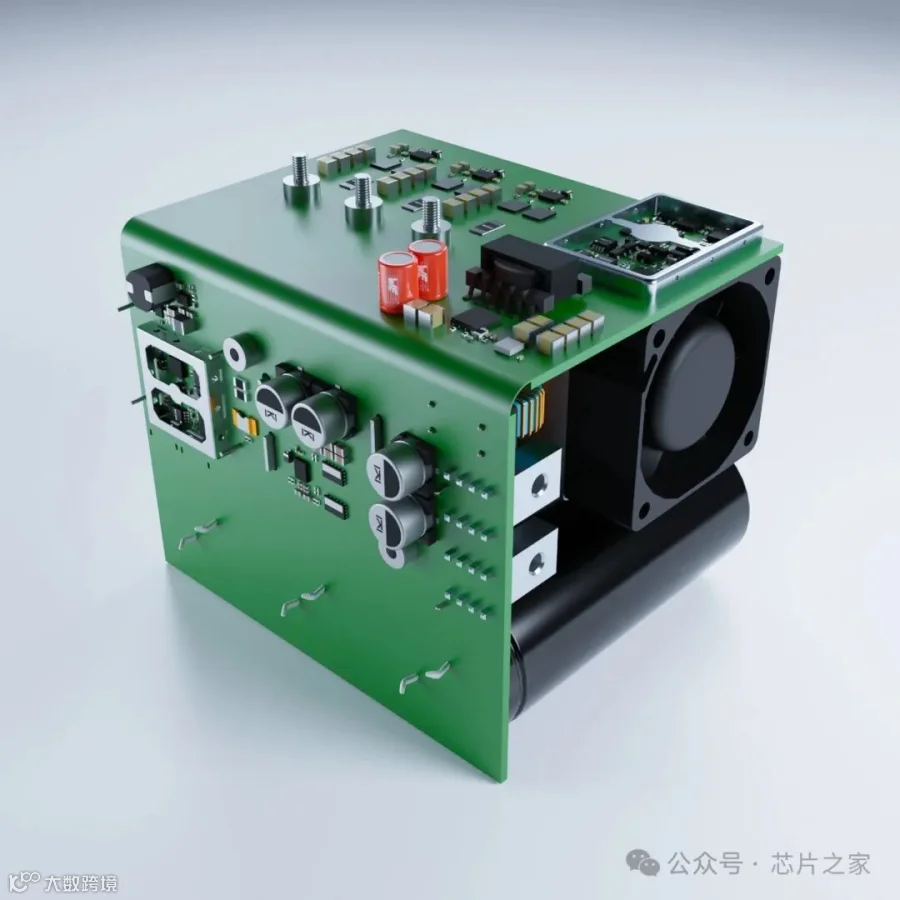

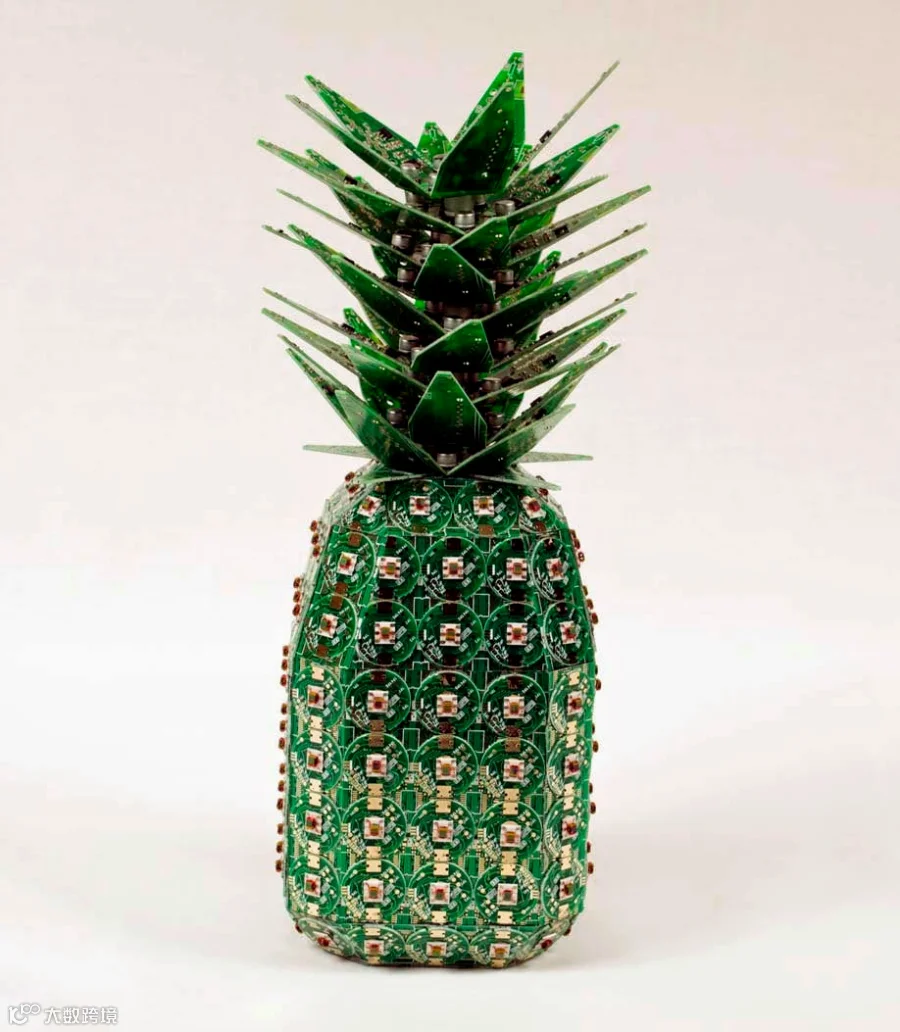

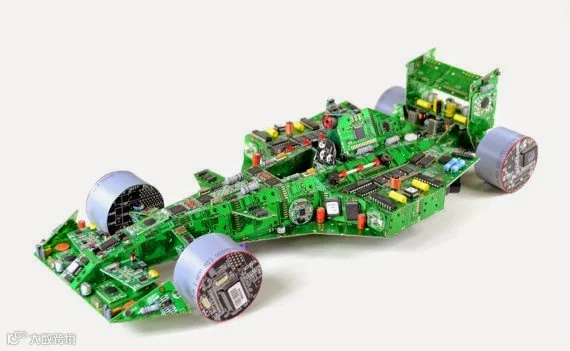

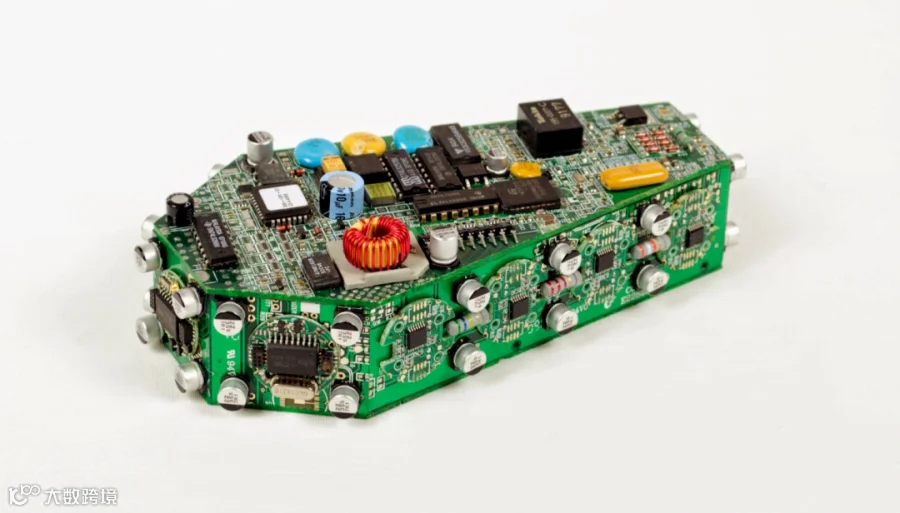

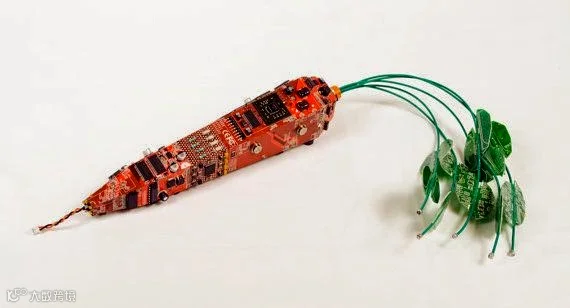

04 Lukas Henkel最新渲染图

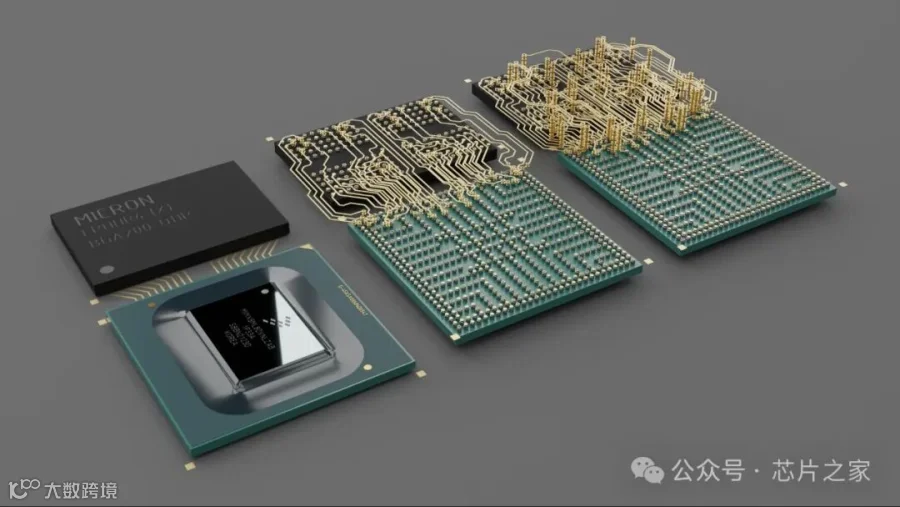

Lukas Henkel除了一些最新的PCBA渲染图，做的非常漂亮，PCB竟然也能折弯吗？

05 基于ESP32的开源Web网页示波器

最新版本已经支持 ESP32-S2、ESP32-S3 和 ESP32-C3 板（除了已经支持的 ESP32 之外，但大多数 ESP32 板也应该可以工作）。模拟采样的首选方法仍然是 I2S 接口（如果存在）。

演示网址：http://jurca.dyn.ts.si/oscillscope.html

Github开源网址：https://github.com/BojanJurca/Esp32_oscilloscope/?tab=readme-ov-file

感兴趣的小伙伴可以看源码学习一下。

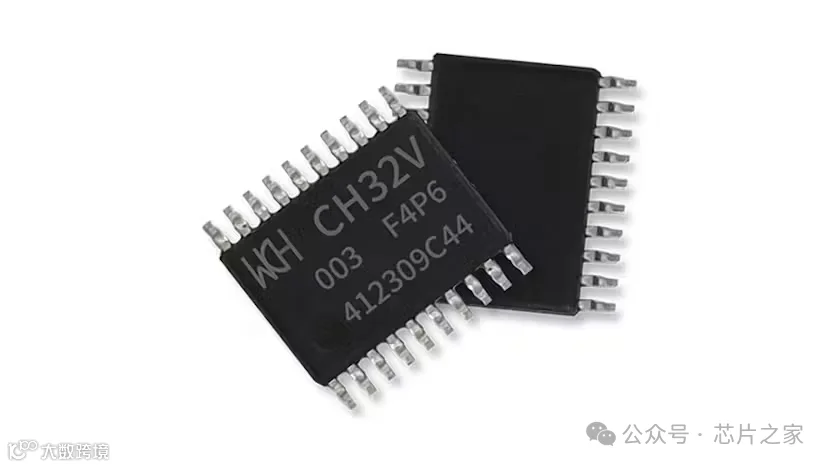

06 将Linux移植于几毛钱的CH32V003 RISC-V MCU上

一个自称是微控制器爱好者的小伙子为Linux内核提供了一个新的超低成本的平台，成功的将其运行在超低成本几毛钱人民币的CH32V003 RISC-V 单片机上。

该项目使 CH32V003 微控制器能够运行 Linux。它通过使用 8 MB SPI PSRAM 芯片和 RISC-V 仿真器（cnlohr 的非常好的 mini-rv32ima）来实现这一点。需要进行仿真，因为 PSRAM 无法映射到微控制器的地址空间。Linux 内核和 rootfs 在启动时从 SD 卡加载到 PSRAM 中。FAT 文件系统访问由Petit FatFs库提供。

启动时间为5分钟左右。

该项目成功的秘诀是：由 Charles Lohr 仅用 400 行代码编写的超紧凑 RISC-V 仿真器。虽然在已经是 RISC-V 的芯片上模拟 RISC-V 似乎很奇怪，但这对于 Linux 兼容性是必要的，CH32V003 与大多数 RISC-V 微控制器一样，缺乏运行 Linux 所需的内存管理功能 - 这可以是在软件中进行模拟，尽管对性能有明显的影响。

开源地址：https://github.com/tvlad1234/linux-ch32v003

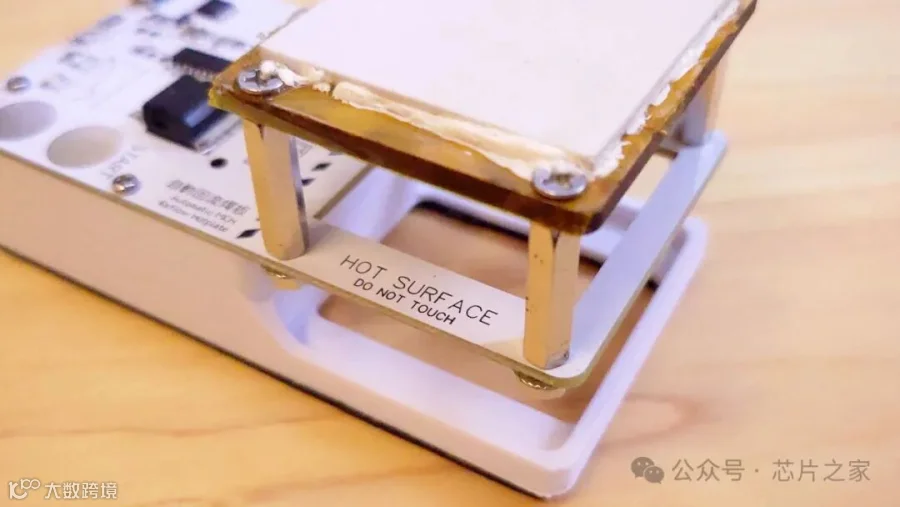

07 PD供电的开源回流焊加热台

手掌大小的 MCH（金属陶瓷加热器）回流炉，由 USB-PD 供电。

这是一款 DIY、低成本 PD 供电回流焊加热板，使用金属陶瓷加热器 (MCH) 代替 PCB 加热板进行加热。它具有USB Type C输入端口，可由20V 3A 60W（65W）PD电源供电。该加热板可以自动回流中温范围的焊膏，如 Sn63Pb37。您需要的是按住“开始”按钮 5 秒钟，然后等待回流焊过程完成。

特征：
