01 电子漫画系列更新
02 80年代怎么设计PCB
03 BGA比较

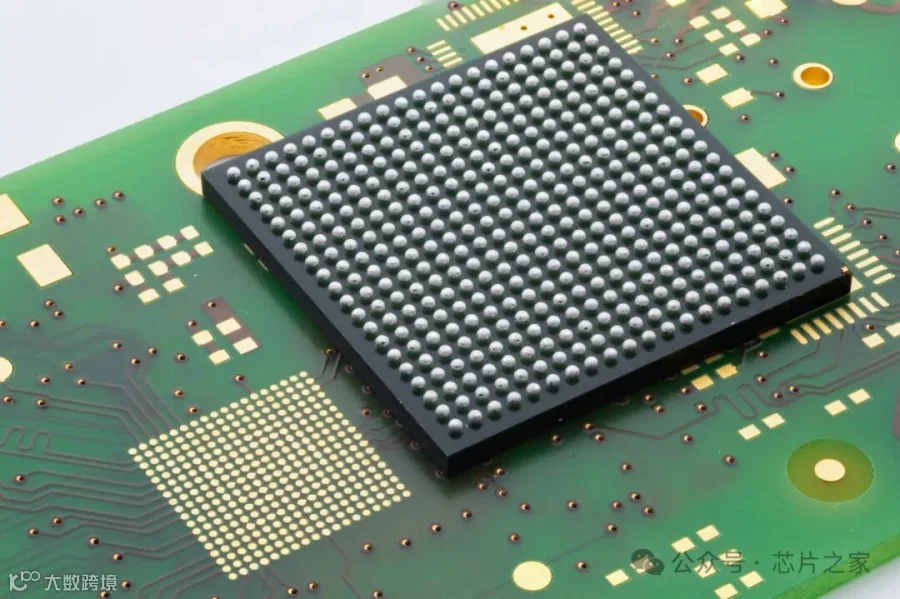

对于 SiP 的设计，使用 80um 激光 VIA 和 200um 焊盘。这样就能够设计 300um 间距的 WLCSP。一张图片显示了 0.4mm 325 针脚封装和 0.8mm 间距的 400 针 BGA 之间的比较，没想到相差这么大。
04 调试小技巧
电路调试的时候，有一些场景需要经常换不同品牌不同型号规格的插件二极管，三极管或者场效应管，如果还需要接散热片，那么拆装元器件的时候将十分麻烦，偶然看到别人的设计，用这种插座直接焊接在PCB上，这样就可以直接把一排器件插在插座中，可以还方便取下来，当然，稳定性与接触性，特别是在大电流的场合还是需要谨慎，但是这确实是一个不错的思路，仅供参考，不喜勿喷。
05 晶圆
晶圆（英文：Wafer）是指一种用来制造半导体元件的薄片材料，通常是由单晶硅或其他半导体材料制成。晶圆是半导体工业的基础材料，用于制造各种集成电路（IC）、微电子器件和微机电系统（MEMS）。
晶圆的直径从几十毫米到几百毫米不等，常见的有200毫米（8英寸）和300毫米（12英寸）晶圆。目前，400毫米（16英寸）晶圆也在研发中。
晶圆是现代电子技术的核心材料，其制造过程复杂且技术要求高。随着技术的进步，晶圆的尺寸和质量不断提高，从而推动了半导体工业的发展。

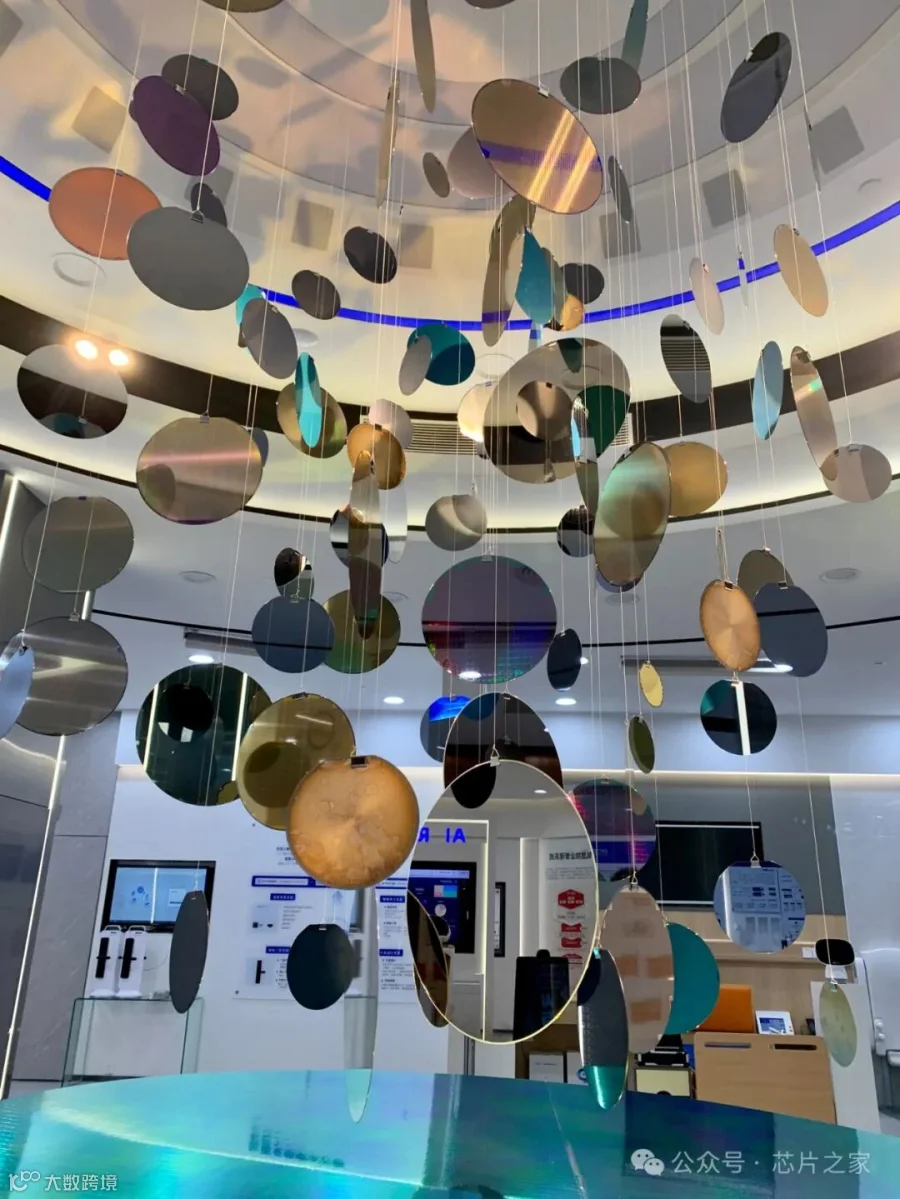

这两天参观朋友公司，看到展厅挂着各种晶圆，还是蛮漂亮的，看下实物：
06 焊接功夫欣赏
07 贴片元器件装盒
08 触摸互联网收音机

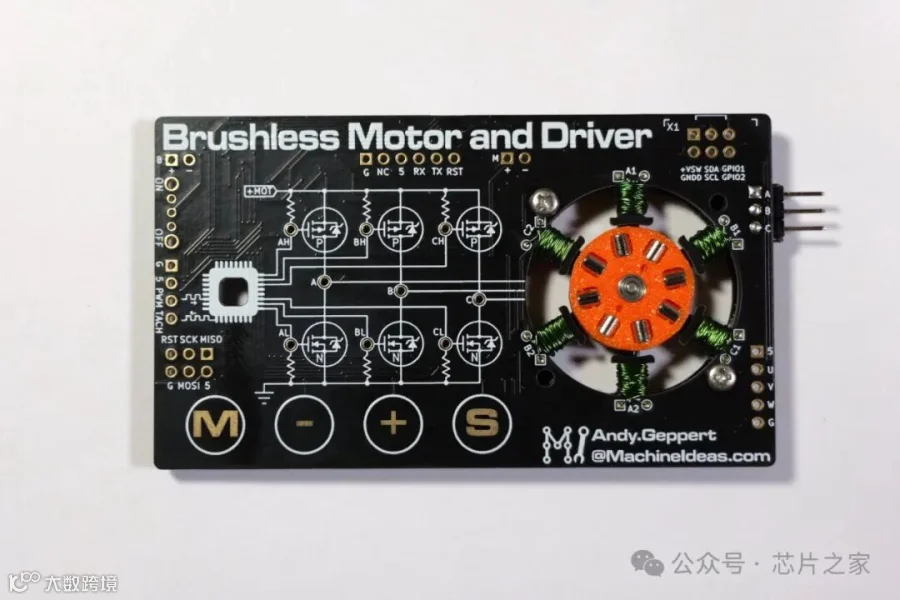

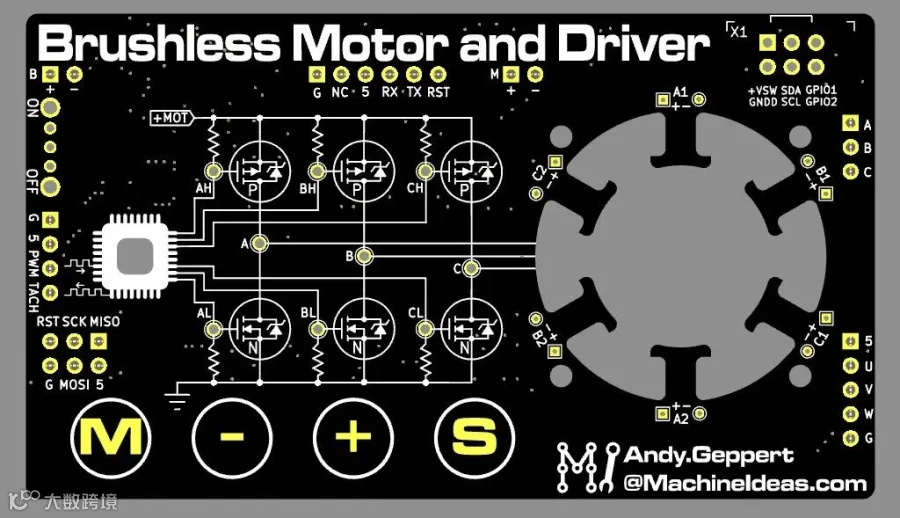

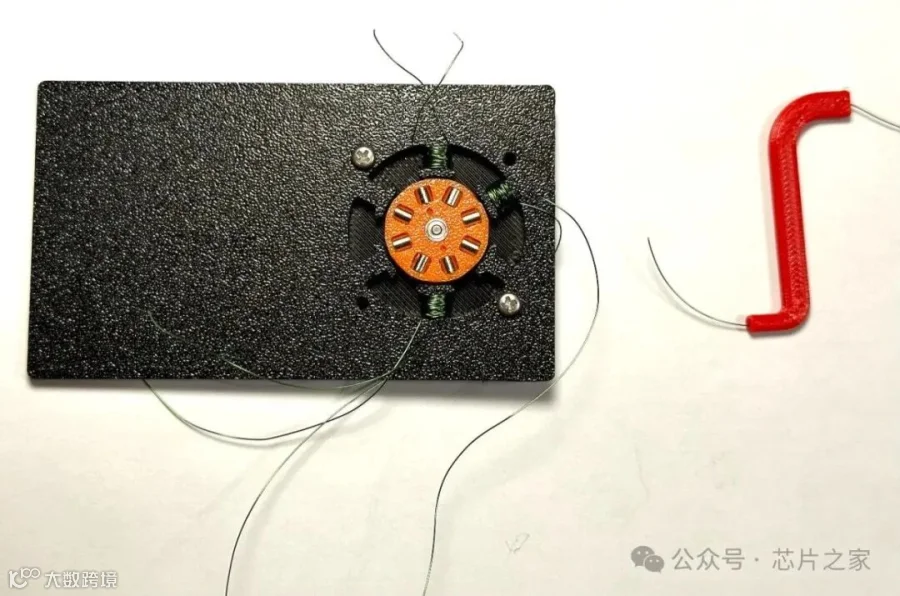

这款电子名片 PCB 专为学习而设计，将指导我们构建无刷电机，并提供试验控制算法。尝试三角形和星形绕组配置，并根据需要试验转子和磁铁设计。电路图的正面有测试点，所有组件都放在背面。
所有内容都是开源的，可通过下面分享的链接免费访问。使用的设计工具是 KiCAD（电子）、Inkscape（图形）和 OnShape（机械和电机）。
特点：
-
内置示意图，带图示测试点 -
内置电机，可选择连接外部电机和霍尔传感器 -
通过焊接跳线可调节绕组配置 -
简化电机相位的位置电压反馈（使用具有中断功能的 328PB 模拟比较器） -
可选连接外部电机和霍尔传感器 -
ATmega328PB - Arduino 引导加载程序（通过 USB-FTDI 电缆） -
电容式触摸按钮（模式、-、+、选择）用于控制模式、速度以及谁知道什么？ -
RGB 用户 LED -
QWIIC/Stemma I2C 端口 -
带转速表输出的 R/C 连接器输入 -
ISP 端口 -
电源开关选择 USB 或电池电源 -
当然是用于 SAO OLED 的 SAO 端口！ -
简单的 Arduino 代码供您学习和扩展
想学习无刷电机控制的小伙伴可以关注一下此项目。
项目地址：https://hackaday.io/project/196576-brushless-motor-and-driver-business-card-kit
