在工业自动化、医疗设备、通信系统和雷达信号处理等场景中，采集的信号需要高速传输和多通道并行处理，在这些场景中，系统需要同时从多个传感器或信号源采集数据，并以极低的延迟传输给中央处理单元。
GPMC并口通过其宽数据总线（如16位或32位），可以在一个时钟周期内传输大量数据。相比于串行接口，并口在数据传输速率和实时性方面具有优势，特别是在同时处理多路信号的复杂系统中。
通过配置GPMC接口，系统能够以并行方式读取传感器数据，实现高效的多通道信号采集，并支持大数据量的实时处理。这种能力使GPMC并口成为复杂信号处理应用中的理想选择。
GPMC简介
GPMC并口简介

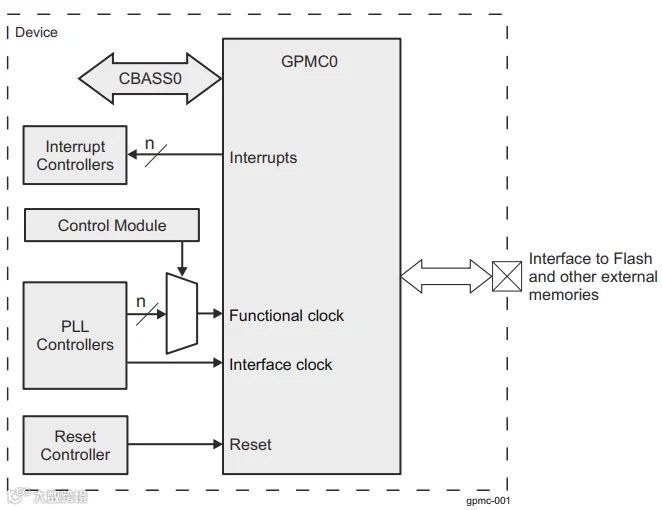

GPMC(General Purpose Memory Controller)是TI处理器特有的通用存储器控制器接口，是AM62x、AM64x、AM437x、AM335x、AM57x等处理器专用于与外部存储器设备的接口，如：
(1)FPGA器件
(2)ADC器件
(3)SRAM内存
(4)NOR/NAND闪存
图 2
（1）小数据-低时延
在工业自动化控制领域中，如工业PLC、驱控一体控制器、运动控制器、CNC数控主板、继电保护设备、小电流接地选线等，极其注重精确性与快速性，GPMC并口“小数据-低时延”的特点显得格外耀眼，能够很好地提高数据传输效率，降低传输成本。
（2）大数据-高带宽
大数据时代对能源电力领域的数据量传输、数据处理等方面提出了更高的要求。GPMC提供了最大的灵活性，以支持四个可配置片选中不同的时序参数和位宽配置。可根据外部设备的特点，使用最佳的片选设置。可通过配置GPMC接口的时序参数和不同工作模式，最大速率可超过100MB/s。因此，GPMC“大数据-高带宽”的特点在能源电力领域扮演着重要角色。
（3）低成本-低功耗
“低成本、低功耗、高性能”是如今智能设备发展趋势，GPMC并口相对于PCIe串行接口，成本更低、功耗更低。两者都为常用的通信接口，均可满足高速通信要求，但在与FPGA通信的时候，用户往往更喜欢选用GPMC并口，因为：
1、使用低成本FPGA即可实现高速通信，而具备PCIe接口的FPGA成本则成倍增长。
2、具备PCIe接口的FPGA功耗往往较大，而低成本FPGA功耗较小。一般而言，低功耗器件的使用寿命也将更长。
AM62x应用领域十分广泛，涵盖工业PLC、运动控制器、边缘计算网关、工商业储能EMS、汽车充电桩、血液分析仪等领域，可满足多种工业应用要求。
下文主要介绍基于GPMC的多通道AD采集案例演示，其测试板卡为创龙科技的SOM-TL62x工业核心板。目前，已有超过200家客户将创龙科技TI AM62x工业核心板应用于工业PLC、工业HMI、运动控制器、电力数据采集器、电力DTU等产品终端上。
AM62x具备高速并口GPMC、三路CAN-FD、两路TSN千兆网，同时内置Cortex-M4F实时控制核心，优越性能、品质稳定，得到了广大用户的认可！
为了简化描述，仅摘录创龙科技该案例的功能描述与测试结果，详细产品资料请扫描文末二维码下载。
欢迎关注Tronlong创龙科技官方公众号
获取更多精彩产品资讯
案例说明
案例功能：AM62x通过Cortex-A53核心启动Linux系统以初始化GPMC接口，Cortex-M4FSS核心通过GPMC接口采集TL7606I-A1模块的8个通道数据，通过仿真器结合CCS软件查看对应通道数据的波形。
运行Linux系统以初始化GPMC接口，启动Cortex-M4FSS核心。
周期性发送AD转换信号，触发TL7606I-A1模块进行AD转换，待转换完成后通过GPMC接口读取、保存TL7606I-A1模块的8个通道数据，结合调试工具、CCS软件将AD转换后的数据转换为可视化的波形。
硬件连接

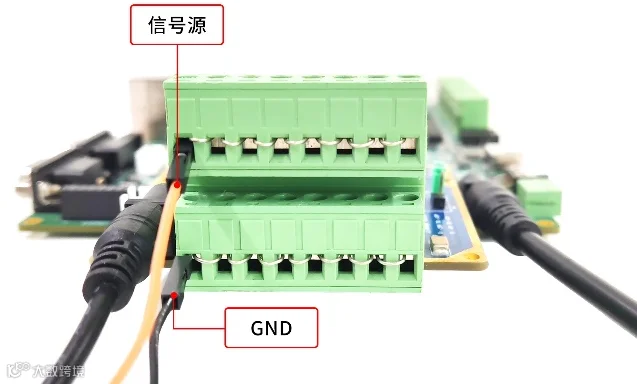

请将创龙科技TL7606I-A1模块插至评估板GPMC(J9)扩展接口，并使用5V电源对模块进行独立供电。
请使用信号发生器输出频率为1KHz、峰峰值为2Vpp（即幅值为1V）的正弦波信号，信号输入至TL7606I-A1模块的8个通道。使用创龙科技TL-XDS200仿真器连接评估板TI Rev B JTAG(CON7)接口至PC端。
备注：信号发生器输出信号请勿超过TL7606I-A1模块量程，否则可能会导致模块损坏。
为了使评估板兼容TL7606I-A1模块的J6接口，需将评估板J9接口的pin3、pin4、pin6引脚分别连接到评估板J11接口的pin10、pin4、pin6引脚，分别对应TL7606I-A1模块的信号转换、信号复位、信号转换状态功能引脚，请按下表引脚对应关系飞线连接评估板J9接口与J11接口。
案例测试
请参考创龙科技产品资料的用户手册，进行配置运行环境、运行Cortex-M4FSS核心程序等操作，8通道数据采集以及单通道数据采集的测试结果如下所示。

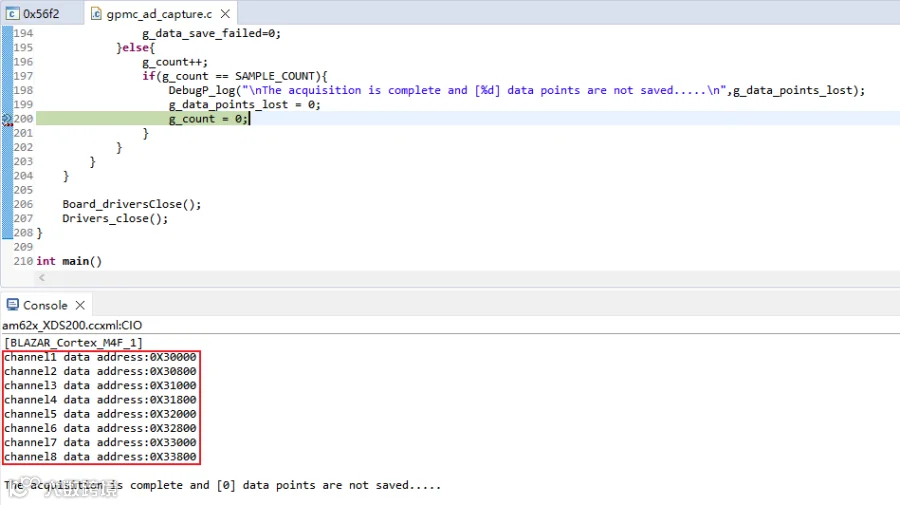

程序运行后在CCS软件的控制台输出8个通道数据保存的首地址以及数据点保存结果。

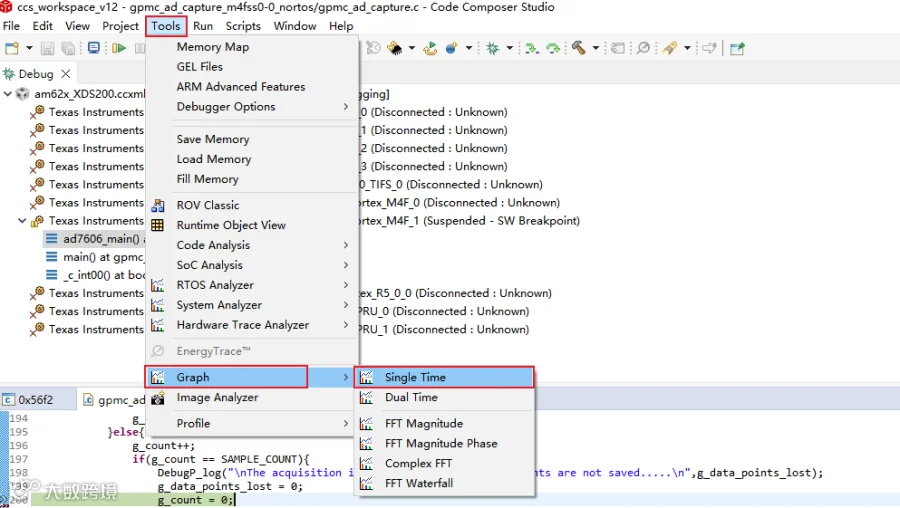

依次点击"Tools -> Graph -> Single Time"查看采集到的波形，以通道1为例进行演示。

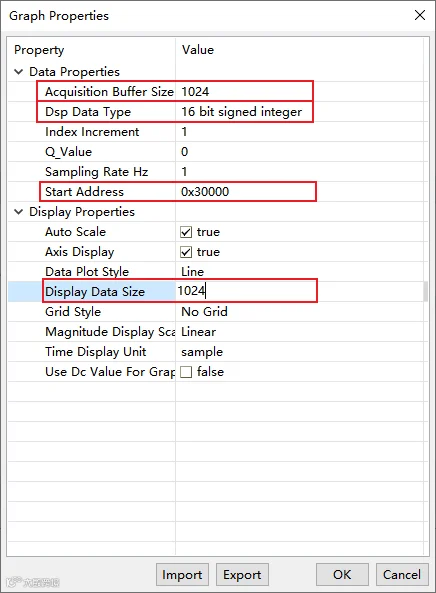

在弹出界面中按照下图内容进行配置，然后点击OK，即可查看AD信号的时域波形。
|
|
|
|
|
|
|
|
|
|
|
显示的数据长度（即将多少个采样点的数据进行显示，该数值不能大于Acquisition Buffer Size）
|
本次使用TL7606I-A1模块进行测试，在上图中可看到通道1的时域波形，波形的幅值约为6676。从CCS看到的波形值为AD芯片内部寄存器保存的数字量，从AD7606的芯片数据手册得到的换算公式均为：数字量 = 峰值 / 量程 x 32768，则AD信号实际幅值=数字量 x 量程 / 32768 = 6676 x 5V / 32768 = 1.02V，与信号发生器的1V标称值接近。
程序运行后在CCS软件的控制台输出1个通道数据保存的首地址以及数据点保存结果。
依次点击"Tools -> Graph -> Single Time"查看采集到的波形。
在弹出界面中按照下图内容进行配置，然后点击OK，即可查看AD信号的时域波形。
本次使用TL7606I-A1模块进行测试，在上图中可看到通道1的时域波形，波形的幅值约为6675。从CCS看到的波形值为AD芯片内部寄存器保存的数字量，从AD7606的芯片数据手册得到的换算公式均为：数字量 = 峰值 / 量程 x 32768，则AD信号实际幅值=数字量 x 量程 / 32768 = 6675 x 5V / 32768 = 1.02V，与信号发生器的1V标称值接近。
