RK3588J+国产FPGA的组合，玩转高速信号的采集与可视化方案！

在这个万物互联的时代，如何快速捕捉瞬息万变的信号数据？有一套黄金搭档方案，RK3588J 是一款基于 Rockchip RK3588 的高性能处理器，结合 FPGA 的灵活性，两者组合，能够在 AI 时代实现许多创新应用。

科技方面现在追求自主可控，国产芯片与硬件正不断突破创新，为各行业注入强大动力。今天介绍的这一款板子，是创龙科技旗下的ARM＋FPGA的工业级核心板，基于瑞芯微 RK3588J/RK3588+紫光同创Titan-2 PG2T390H （兼容Xilinx Kintex-7 XC7K325T）FPGA设计，是异构多核国产平台。我看了下这款产品的参数部分，发现软硬件部分都非常优秀，性能方面堪称巅峰！

创龙的SOM-TL3588F核心板的ARM、FPGA、ROM、RAM、电源、晶振、连接器等所有元器件均采用国产工业级方案，国产化率100%。此外，RK3588J + FPGA评估板具备丰富的接口资源，包括Ethernet、RS422/RS485、USB 3.1、CAN、SFP+等通信接口，以及MIPI CSI、CameraLink Base、HDMI、12G-SDI等音视频接口，满足客户的项目评估需求！

（点击视频，1分钟解锁“RK3588J + FPGA”工业核心板高光时刻！）

（关注官网公众号，获取更多资讯）

创龙科技天猫旗舰店：tronlong.tmall.com

瑞芯微RK3588技术QQ群：567208221

紫光同创Titan-2技术QQ群：101245165

即刻加入，与技术专家深入交流!

适用环境已经帮大家整理好啦：

✔️Windows阵营：Win7/Win10 64位系统都能轻松驾驭

✔️Linux平台：推荐VMware16.2.5+Ubuntu20.04组合

✔️开发套件：U-Boot-2017.09内核搭配Linux5.10版本全家桶

✔️FPGA开发：Xilinx Vivado/SDK 2017.4黄金搭档

✔️硬件平台：TL3588F-EVM开发板（内置RK3588J+Kintex7双核动力）

案例说明

案例通过TL3588F-EVM评估板的FPGA端(PCIe EP)以200MSPS速率采集AD数据后，将数据通过PCIe总线传输至评估板ARM端读取并显示波形。

这套方案就像给设备装上了"火眼金睛"，通过PCIe高速通道实现每秒200M次采样。每当FPGA存满32KB数据包，就会自动触发"智能提醒"机制，让ARM端实时开启双缓存处理，确保数据流畅不卡顿。配合12bit双通道AD模块，实际传输速度直逼6400Mbps！

FPGA端实现采集数据功能，ARM端实现数据读取和显示波形功能。

▲ 系统工作示意框图

▲ FPGA端程序功能框图

1️⃣ 将创龙科技配套高速AD模块（TL9613/9706F）接入开发板FMC接口，连接到信号发生器的AB通道。

2️⃣ 信号源设置小技巧：双通道正弦波（建议A通道10MHz/B通道1MHz），2V峰峰值+50Ω负载黄金组合

3️⃣ 根据手册完成环境部署后，烧录定制系统镜像

4️⃣ 加载专用驱动模块，运行可视化程序

请参考产品资料完成环境配置，运行本案例FPGA程序，将镜像boot-pcie-ad-display.img固化至Linux系统启动卡，并加载pcie_ad_display.ko驱动。

将案例的可执行程序拷贝至评估板文件系统后，执行如下命令，以连续模式采集数据，按下"Ctrl + C"可停止程序运行。

Target# ./pcie_ad_display -m 2

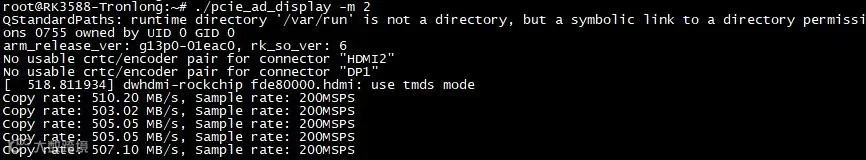

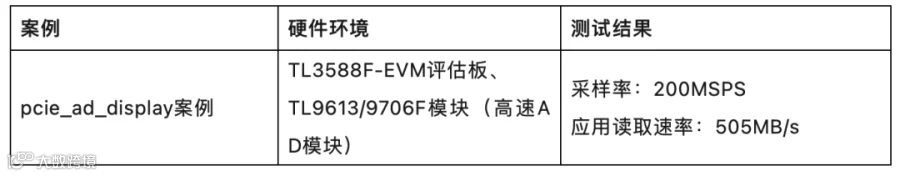

由上图打印信息可知，读取速率约为505MB/s，采样率为200MSPS。同时，HDMI显示屏将会实时显示动态波形，如下图所示。

值得一提，这款3588F核心板的核心元器件均采用了国产工业级方案，国产化率达到 100%，还能提供报告。感兴趣的朋友可以点击文章内视频，最近还有新品折扣，还是很不错的。

‍

‍
