EEPROM的英文全称是Electrically Erasable Programmable Read-Only Memory，对应中文“电可擦除可编程只读存储器”，是能电信号擦除并重复编程的非易失性存储芯片。断电后数据仍能长期保存，通常标称100年以上。可多次擦写，通常达百万次以上。

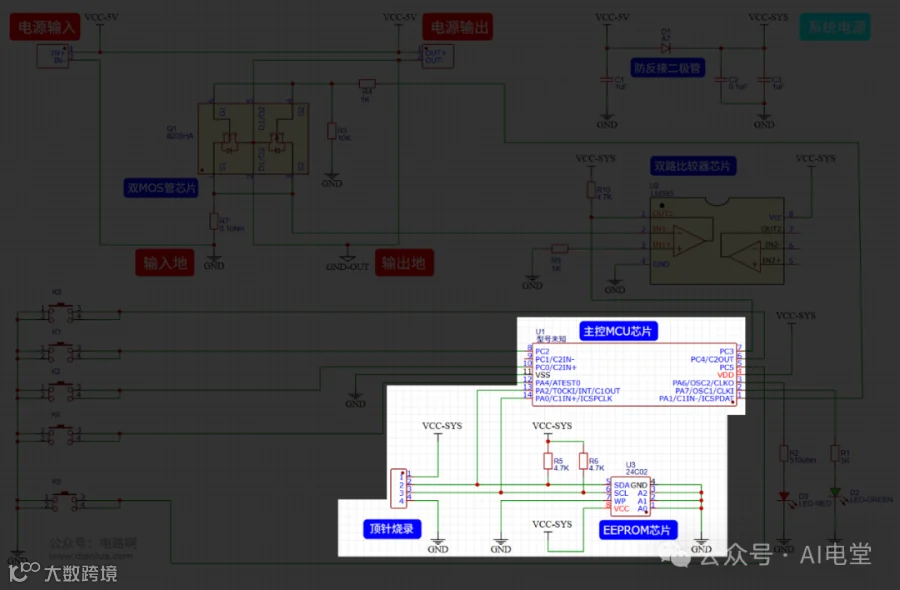

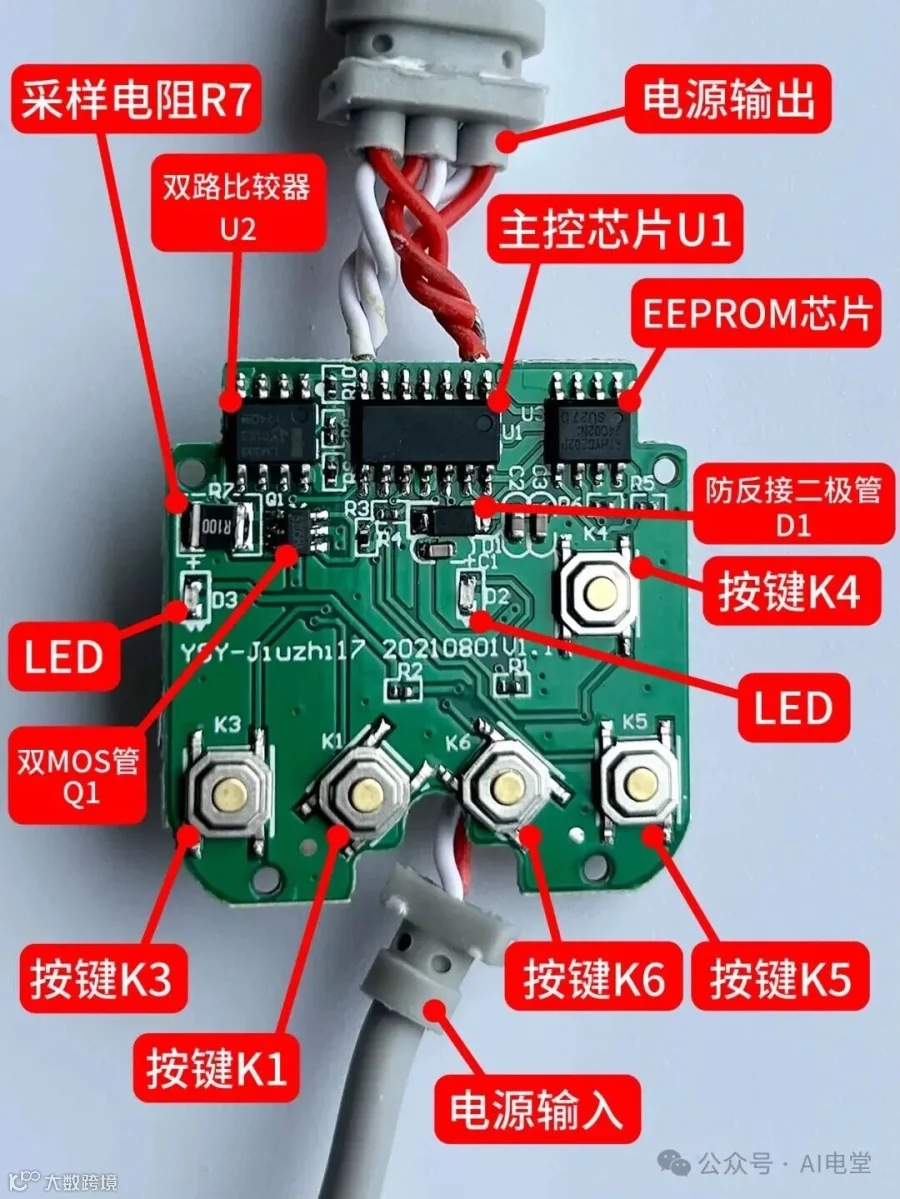

这颗EEPROM芯片型号是24C02，容量大小为2Kbit，通过I2C总线与主芯片连接。同时将I2C总线接到顶针烧录的测试点，可以方便对EEPROM芯片进行烧录。
U3的第7脚是写数据控制脚，该脚一直接地，所以一直是“写”有效。如果该脚拉到高电平，则为“写”保护状态，即不可烧写数据。

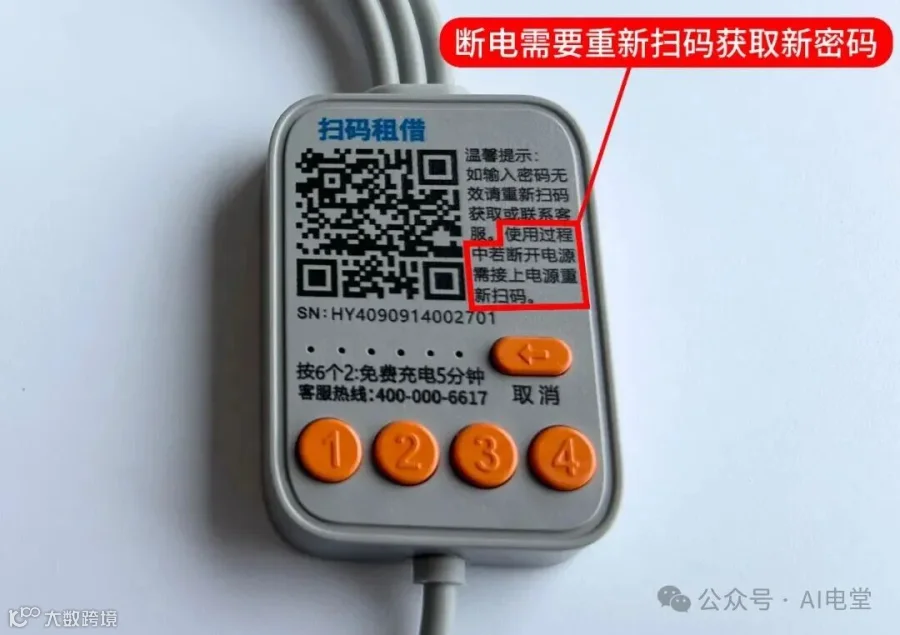

分析完整个电路后，大家会发现这块电路板并没有联网相关的电路，所以用手机扫码后不是通过网络下发指令的方式控制这块电路板对外供电。猜测是在EEPROM芯片里存储了多组密码，用户扫码租用后可获得一组密码，通过按键输入密码解锁。但是这组密码只能使用一次，不然有了这组密码用户就永远白嫖了。
五、控制MOS管开关部分
当主控芯片MCU的1脚输出高电平时：
MOS管的Vgs约为5V，将双MOS管打开，共享充电线的电源输出形成回路：
五、过流检测电路
