Nordic Semiconductor推出了nRF54L 系列的新成员：nRF54LV10A，这是一款超低功耗、低电压的蓝牙低功耗芯片，专为电池供电的医疗设备而设计，例如健康追踪器、可穿戴生物传感器和连续血糖监测仪 (CGM)。

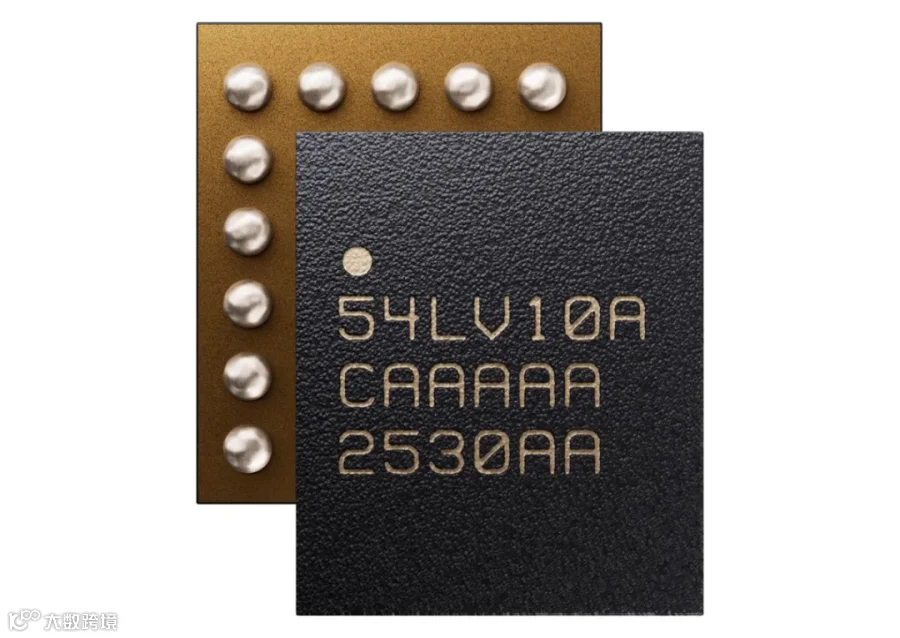

nRF54LV10A 芯片采用 2.3×1.9 毫米紧凑型封装 (CSP) 或 6×6 毫米 QFN48 封装，工作电压为 1.2–1.7 V，因此可以直接使用医疗可穿戴设备中常见的 1.5 V 氧化银电池供电。
Nordic nRF54LV10A 的主要特性和规格：
-
中央处理器 -
Arm Cortex-M33 处理器，最高主频 128 MHz，配备高达 1012 KB 的非易失性存储器 (NVM) 和 192 KB 的静态随机存取存储器 (SRAM)；1.5 V 电压下 CoreMark/mA 性能为 123，CoreMark 总性能为 503。 -
RISC-V 协处理器，频率 128 MHz -
超低功耗多协议 2.4 GHz 无线电 -
具备信道探测功能的蓝牙 6.0 LE支持范围测量、室内定位和存在检测 -
支持 802.15.4..4-2020 无线电，最高速率为 250 kbps -
专有的 2.4 GHz 协议，最高速度可达 4 Mbps -
最大发射功率 (Tx) +4 dBm -
接收灵敏度 – -97 dBm（1 米蓝牙低功耗），-101 dBm（802.15.4） -
无线电功耗（1.5V）：接收：7.3mA，发射（0dBm）：10.1mA -
外围设备 -
14 位 @ 31.25 ksps（过采样） -
12 位 @ 125 ksps（过采样） -
10 位，最高 1 Msps -
最多可使用 31 个 GPIO 引脚 -
3 个 SPI/TWI/UART 接口 -
全球实时时钟在系统关闭模式下工作。 --8通道模数转换器 -
安全性 – TrustZone 隔离、带侧信道保护的加密引擎、篡改检测 -
供电电压 – 1.2 至 1.7V 直流（包括 GPIO 引脚） -
能源利用 -
运输和储存时采用 <50 nA 休眠模式，可实现数年的保质期。 -
睡眠模式电流（1.5V）：1.0μA 至 4.1μA -
与上一代 nRF52 系列相比，在典型的蓝牙低功耗应用中，功耗降低了 30%–50% -
更多数据请参见下表 -
封装 -
CSP29 (2.3 × 1.9 mm) – 12 引脚 GPIO -
QFN48（6 × 6 毫米）– 31 引脚 GPIO -
工作温度 – -40°C 至 +85°C -
制造工艺：台积电22 纳米 – 待确认
简化的框图和能耗图
nRF54LV10A 无线微控制器加入了nRF54LM20A系列，该系列面向内存密集型应用，还包括nRF54L15、 nRF54L10 和 nRF54L05子型号。与所有 Nordic 无线 SoC 一样，它支持通过 nRF Connect SDK 进行开发。
该公司表示，这款新型SoC芯片已准备就绪，预计将于2026年第二季度投入量产。首批搭载该芯片的设备有望在2026年底或2027年初上市，而需要获得FDA批准的设备可能还要再过几年才能面世。
