今天，IBM在官网新闻稿中宣布了一项重磅半导体突破：推出全球首个亚1纳米芯片技术，节点达到0.7纳米，也就是7埃。
如果你对这个数字没有概念，可以这样理解：1纳米已经是极其微小的尺度，而“埃”这个单位更接近原子级别。IBM这次要表达的，不只是芯片又小了一点，而是先进制程正在从“纳米时代”继续向“埃米时代”推进。
更关键的是，IBM并不是只在平面上继续硬挤晶体管，而是拿出了一种新的三维晶体管架构：Nanostack。
这可能是这条新闻最值得关注的地方。

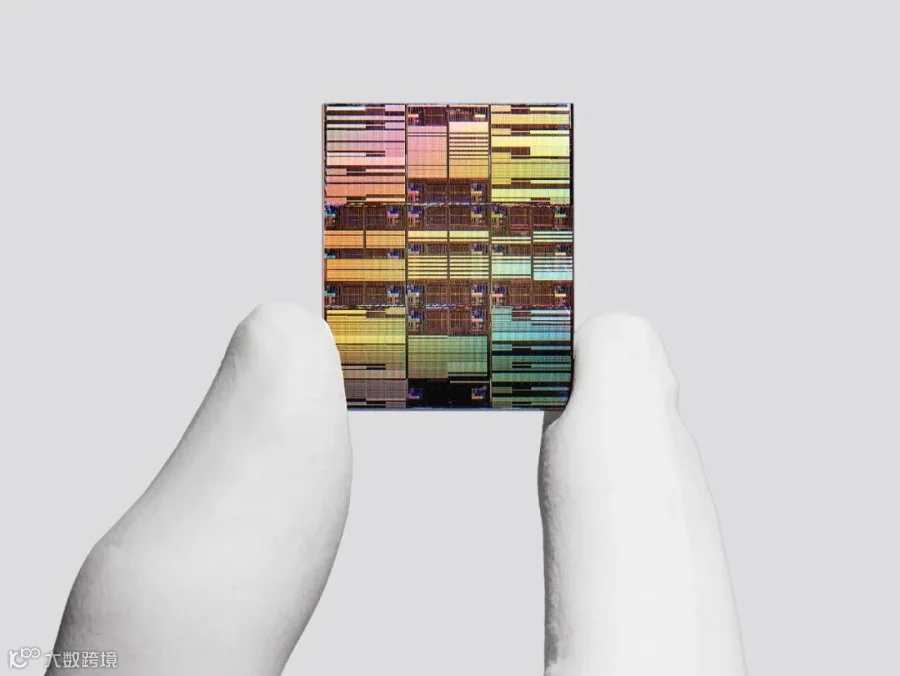

指甲盖大小，接近千亿晶体管
按照IBM的说法，这项亚1纳米芯片技术可以在指甲盖大小的芯片上集成近1000亿个晶体管。相比IBM在2021年公布的2纳米芯片，它的晶体管密度接近翻倍。
性能和能效方面，IBM给出的预期也很激进：
-
相比IBM 2纳米节点芯片，性能最高提升50%； -
或者在相同性能下，能效最高提升70%。
这两个数字如果最终在量产产品中兑现，影响会非常直接。
对云计算来说，数据中心可以在相同空间和功耗下提供更多算力。对生成式AI来说，更高的能效意味着训练、推理和部署成本都有机会下降。对手机、电脑和下一代智能设备来说，芯片能在更低功耗下跑得更快，续航和体验都会被重新打开想象空间。
当然，这里要特别注意一个细节：IBM新闻稿讲的是“技术”和“节点”，并不是说消费级产品明天就会用上0.7纳米芯片。
Nanostack：把晶体管从“铺平”变成“立起来”
过去几十年，芯片进步的主线很清楚：把晶体管做得更小，把更多晶体管塞进同一块硅片。
但越接近物理极限，单纯缩小就越困难。漏电、发热、制造误差、材料极限，每一个问题都会变得更尖锐。
IBM这次提出的Nanostack，本质上是在改变晶体管的堆叠方式。
按照IBM的介绍，Nanostack是业界首个已知的三维、基于纳米片的晶体管设计。它通过三维顺序集成，把晶体管垂直堆叠并错位排列，从而在有限面积内放下更多晶体管。
简单说，以前更像是在一张桌面上继续摆零件；现在IBM希望把零件更精密地“向上堆”，让芯片从二维密度竞争，进入三维结构竞争。
这不只是空间利用率的变化。IBM还提到，Nanostack可以在不同堆叠层中使用不同材料组合，让每一层晶体管都能分别优化性能和功耗。
这意味着未来芯片设计可能更像一栋高性能大楼：不同楼层承担不同任务，每一层都可以按自己的功能调校。
为什么这件事对AI尤其重要？
今天的AI浪潮，表面上拼的是模型、应用和数据，底层拼的其实是算力、带宽、功耗和成本。
大模型越大，推理需求越高，数据中心就越需要更强、更省电的芯片。尤其是在AI负载中，芯片不只要算得快，还要不断搬运数据。内存、缓存、带宽和能效，都会影响最终体验和商业成本。
IBM在新闻稿中提到，Nanostack架构在SRAM方面展示了40%的缩放能力。SRAM是芯片中非常关键的高速存储单元，对AI等高带宽负载尤其重要。
这也是为什么这项技术不只是“晶体管数字更好看”。如果逻辑单元和存储单元都能继续缩放，芯片设计者才有更大空间去做下一代AI硬件。
别误会：0.7纳米不是一把尺子量出来的线宽
看到“0.7纳米”，很多人会自然联想到“芯片上某条线真的只有0.7纳米宽”。
但在今天的半导体行业里，制程节点早已不再等同于某个精确的物理尺寸。它更多代表一代制造技术、晶体管密度、性能、功耗和工艺能力的综合标签。
IBM也在原文中强调，当前的晶体管节点指的是制造技术世代，而不是某个精确的物理尺寸。
所以，这条新闻真正值得看的，不是“0.7纳米这个数字有多魔幻”，而是IBM用Nanostack证明了一件事：即使芯片已经逼近原子尺度，行业仍然可能通过新结构、新材料和新制造方法继续向前。
量产还要多久？
IBM给出的判断是：Nanostack技术最早可能在未来5年左右进入生产路径。
这句话需要拆开看。
“有路径”不等于“马上量产”，更不等于“手机电脑马上换代”。先进半导体技术从实验室验证，到工艺成熟，再到良率、成本、生态、设计工具、客户导入，全都需要时间。
不过，IBM的优势在于它并不是孤立做研究。新闻稿提到，IBM与合作伙伴在纽约奥尔巴尼的半导体研究设施开展相关工作，该设施也将引入High NA EUV光刻设备。High NA EUV由ASML开发，被认为是未来逻辑芯片继续缩放的关键工具之一。
IBM还提到，包括Lam Research、Tokyo Electron和SCREEN Semiconductor Solutions在内的合作伙伴，已经共同推进High NA EUV相关工艺和工具，并产出了可工作的器件。
换句话说，这不是一个孤零零的概念演示，而是放在先进制造生态里推进的路线图。
这对半导体行业意味着什么？
过去几年，关于摩尔定律是否失效的讨论越来越多。
一方面，晶体管继续缩小越来越难，制造成本越来越高。另一方面，AI、云计算、自动驾驶、量子计算、通信和关键基础设施又在不断吞噬算力。
需求还在上升，传统缩放却越来越吃力。这就是先进芯片行业最大的矛盾。
IBM这次发布的亚1纳米技术，给出的答案不是“继续把一切缩小”，而是“重新设计晶体管的空间结构”。
这也是未来半导体竞争的关键变化：下一代芯片不只比谁的节点数字更小，还会比谁能更好地组合三维结构、新材料、先进封装、光刻设备、设计方法和AI硬件架构。
从这个角度看，Nanostack不是一个孤立技术名词，而是芯片行业进入新阶段的信号。
结语
IBM这次发布亚1纳米芯片技术，最重要的意义不是让我们立刻买到“0.7纳米设备”，而是证明先进制程仍然有继续前进的可能。
当晶体管逼近原子尺度，行业不能只靠“做小”解决问题。它必须学会“重构”：重构晶体管，重构材料，重构制造流程，也重构未来算力的底座。
如果说2纳米让人看到纳米尺度的极限，那么0.7纳米和Nanostack真正打开的，是埃米时代的入口。
芯片战争的下一回合，可能不再只是平面上的竞速。
它正在向三维深处展开。
资料来源：IBM Newsroom，《IBM Debuts World's First Sub-1 Nanometer Chip Technology》，2026年6月25日。
原文链接：https://newsroom.ibm.com/2026-06-25-ibm-debuts-worlds-first-sub-1-nanometer-chip-technology
