之前看到过一个O-Clock的创意时钟项目，觉得很不错，于是，决定开模把它做出来。
项目的创意在于时钟没有传统的1-12点的指示，而是用60个灯表示一分钟，红色系的颜色指示代表时，绿色系代表分，蓝色系代表秒，通过各种创意炫酷的效果进行时间的显示，刚开始可能看不习惯，看几次就会习惯。
大家看的出来几点不

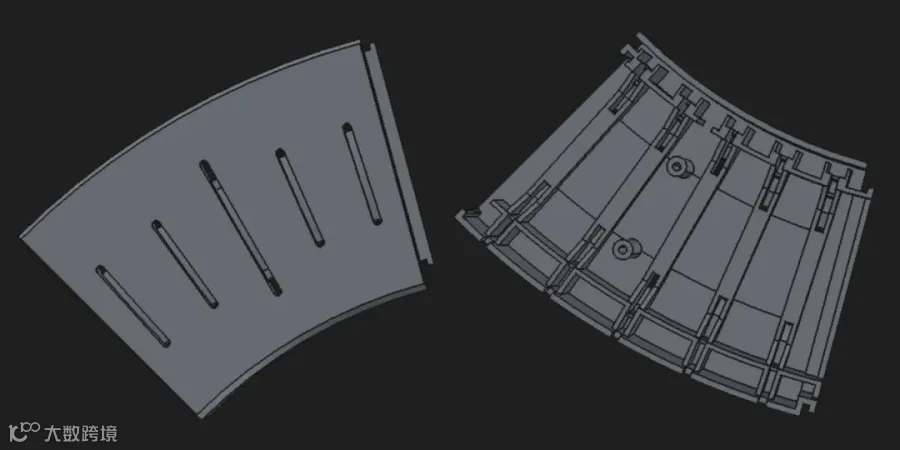

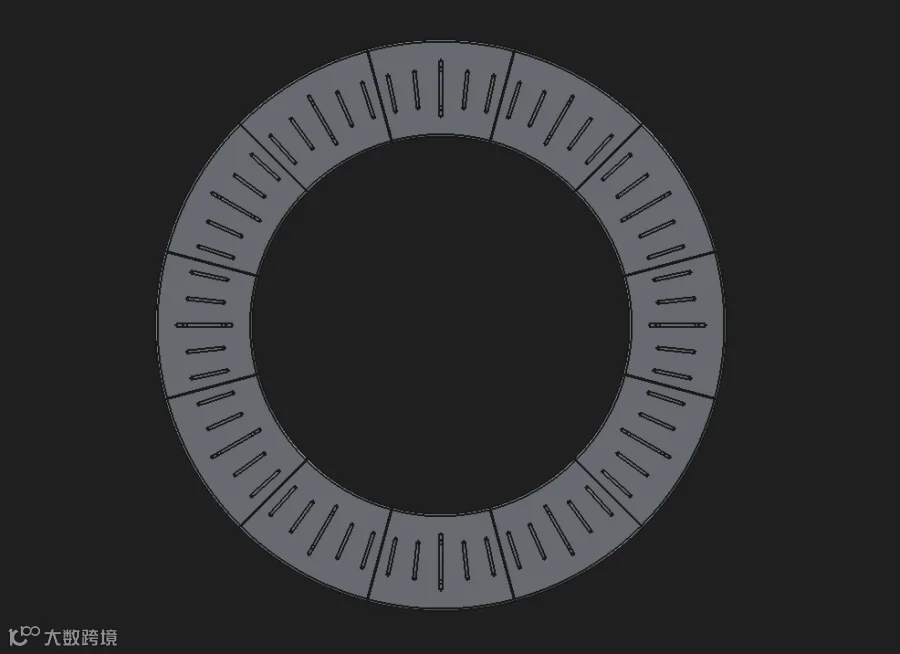

结构层面，整体是一个很大的圆环，时钟本体是一个360度的圆型，开一个大模具超级贵，直径460mm，于是想着把一个圆分成12分，每30度一个塑料件，再拼接起来。两个塑料件开了模具，一个上壳一个下壳，花了一万块。
发光部分，利用60个WS2812贴在最内侧的圆环上，再利用2.5mm的光纤柱把光导出来，效果还是挺好看。

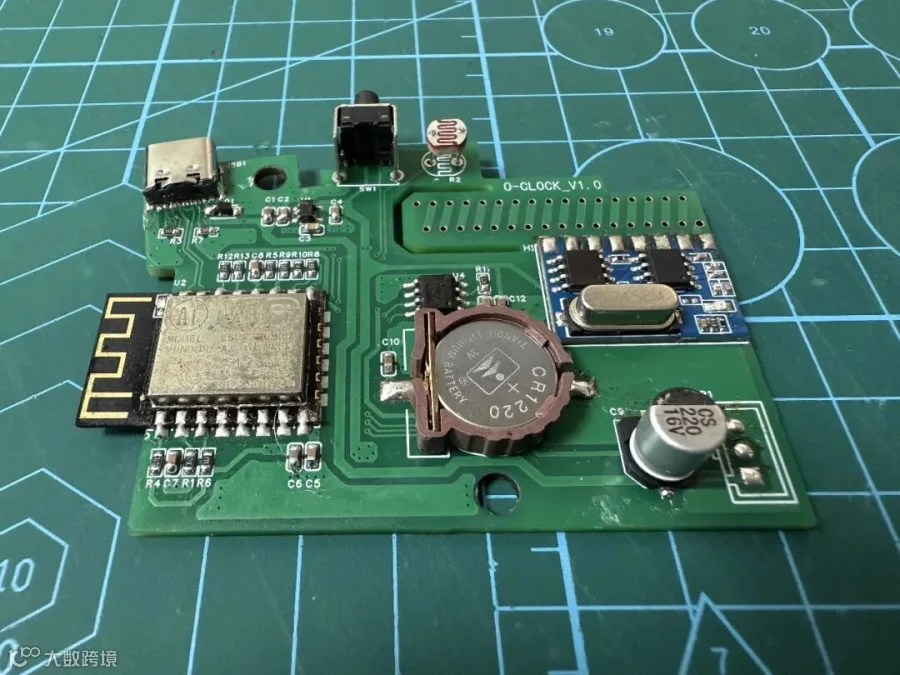

硬件部分，在圆型的最下面，留了一小块空间给PCB，主控用ESP8266，可以联网获取准确的时间，同时也加了一个本地的RTC，在不联网的情况下也能获取到相对准确的时间。USB-C供电，带一个WS2812接口，还留了一个RF 433MHz的模块，可以接收遥控器的一些控制指令，硬件相对简单。
这里用的高精度RTC，不联网的情况下，一年的累计误差不超过1分钟。
直接在嘉立创EDA画板，懒得手焊，嘉立创PCB+SMT一条龙搞定，非常方便。

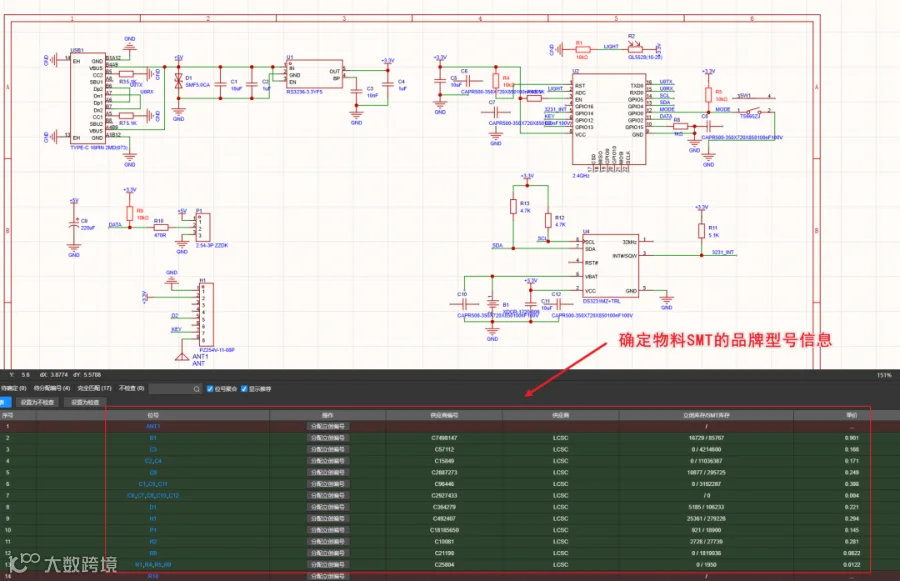

原理图：
板子是双层板，整个开发流程全部在嘉立创完成，用嘉立创EDA设计，整个原理图PCB封装完全不用自己画，直接用标准元器件封装，个人感觉相比传统EDA还是快不少。

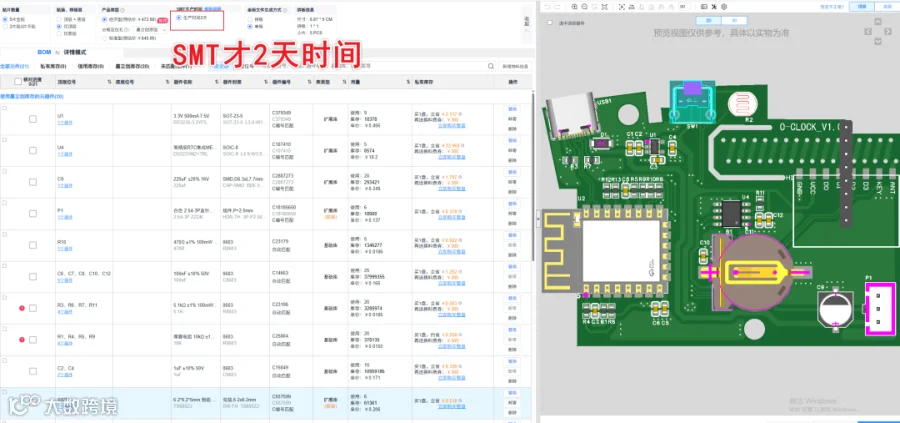

板子画完直接在嘉立创EDA里面提交打板，每个月还能免费打，这么多年白嫖我确实有点不好意思了。重点是在原理图的标准元器件选好每个元器件的品牌型号后，SMT的时候直接就能绑定对应元器件，私有物料也能寄过去放自己的小仓库，三四天贴好的板子就能回来了，老宇哥SMT过好多次了，质量还是不错的。
后续准备用ESP32进行升级，加入蓝牙连接、小程序控制等功能。芯片直接上板以后，接口和走线都会更复杂，应该也会用到多层板。嘉立创的多层板最高可以做到 64 层，也支持盘中孔、HDI和阻抗控制等高阶制板能力。以后如果还要继续增加功能、压缩板子尺寸，或者对信号完整性提出更高要求，也有进一步升级的空间。
软件部分，主要就是WS2812B的驱动，以及NTP获取时间毫秒级别的准确性，这个改期单独一篇文章介绍，还是有一些技巧，还需要本地与在线数据的融合，还有就是多种时钟显示效果的算法，老宇哥做了很多种炫酷的效果。现在有了AI的加持，写起来估计会非常快，感兴趣的同学也可以建议一下，大家一起玩一个产品。

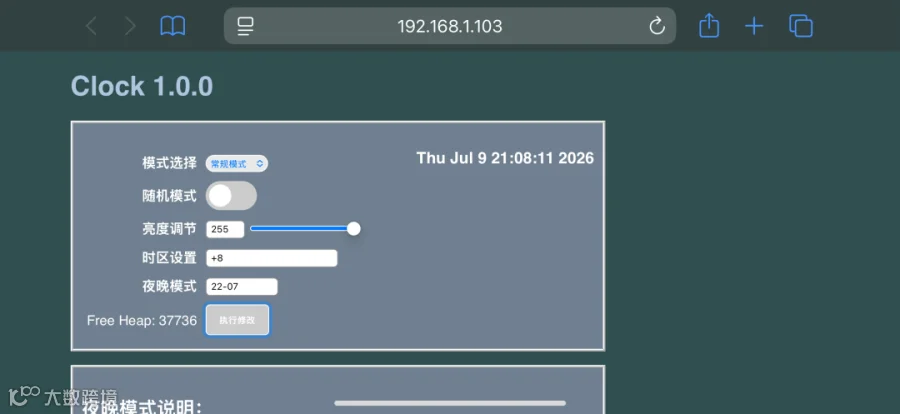

做了个网页端的控制：

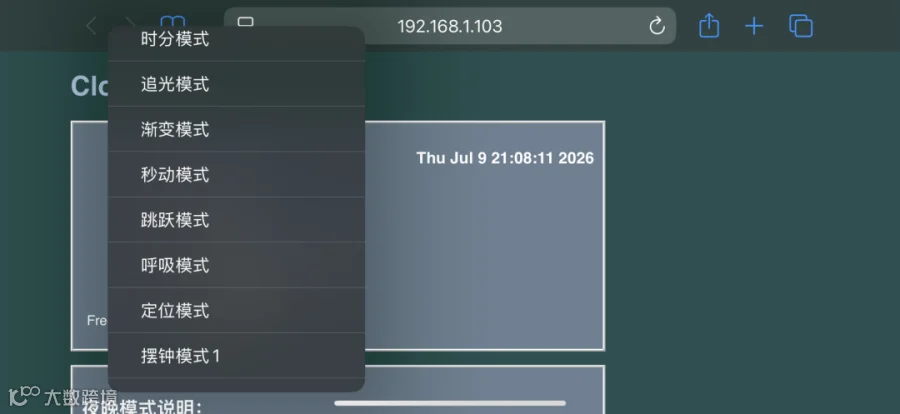

一共做了9种时钟显示效果，整体效果是挺炫酷，但是看时间刚开始不是很直观，看多几天其实也还好。

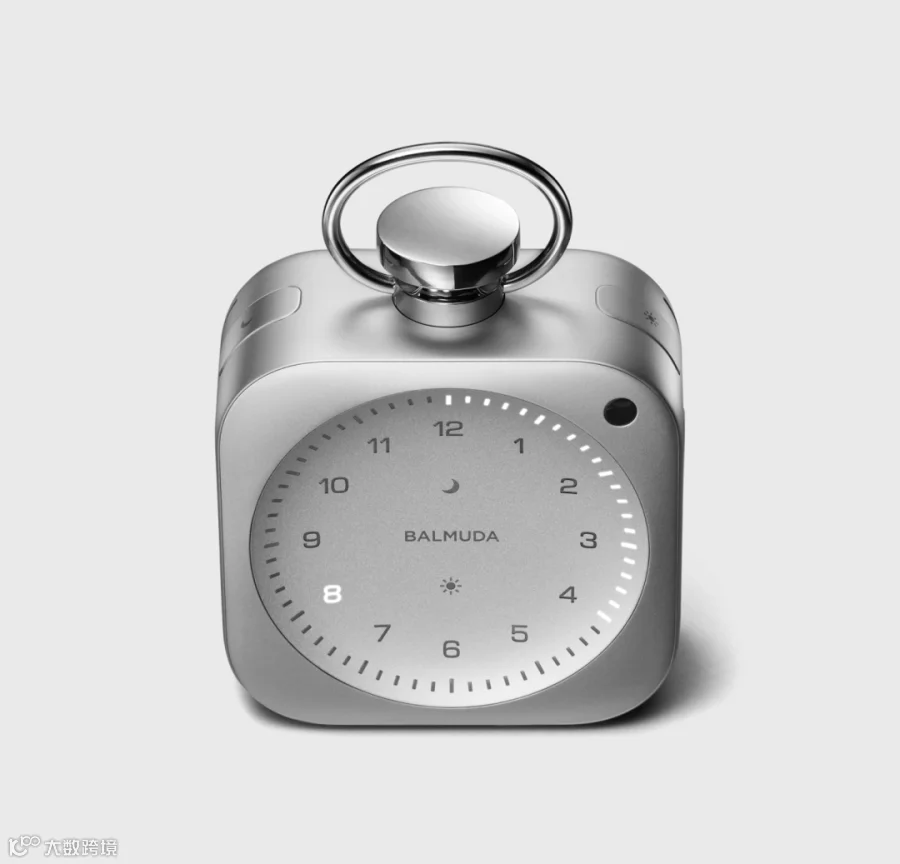

小日子有个品牌叫，BALMUDA，做了一个时钟非常漂亮，跟我们相比，它的1-12完整的显示了出来，可以很直观的一眼看出时间，分与秒，就通过60个白色的显示点来表示，非常简洁高端。
结合它们的创意与我们的幻彩效果，感兴趣的小伙伴可以后台私信，加入团队一起优化设计，后续会上传到立创开源硬件平台进行开源。
