18天极限交付：32通道逻辑分析仪PCB+SMT实战复盘
项目组近期完成了一款高性能逻辑分析仪的开发与生产。该主板具备32通道、1G采样率、4G存储深度，采用USB3.0接口（带宽5Gbps），支持200余种协议解码。
项目背景：8月10日接到客户急单，要求月底交货。在传统供应链中，仅PCB打样交期通常需20天以上，难以满足时效要求。经评估，最终选择嘉立创进行“PCB+SMT”一站式生产，利用其6层板、沉金、盘中孔工艺承诺的4-5天交期优势，确保项目进度。
生产规模与工艺细节

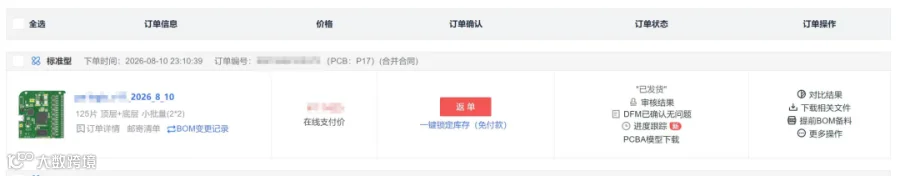

本次订单共计500套，采用2×2拼版方式，折合125个大板。除主控芯片外，其余常规元器件直接选用平台库存，以简化流程。

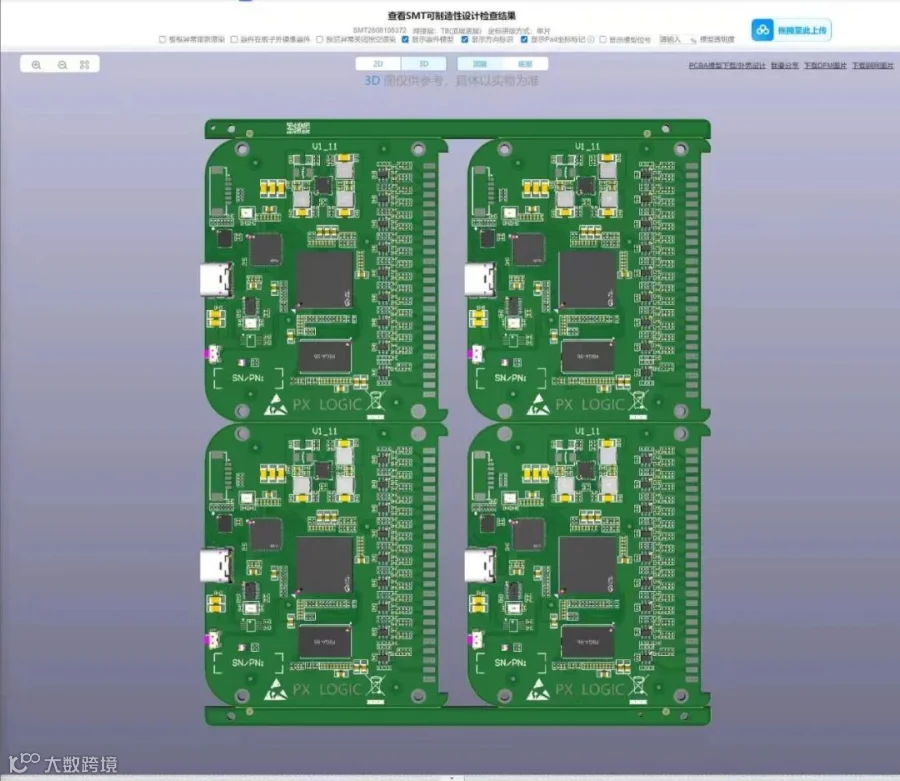

以下为实物板卡展示：
供应链挑战与应对
受市场缺料影响，主控芯片采购耗时较长，导致物料抵达工厂时间推迟，SMT环节相应延后。但贴片生产效率较高，历时3天完成全部贴装。
为确保高品质交付，订单增加了三项个性化服务：纳米钢网、氮气焊接及芯片烘烤。这些附加工序使整体周期增加了4天。
交付结果与效率分析
最终于8月29日收到成品，预留2天时间进行组装、测试，并在截止日前顺利发货。整个项目从下单到交付共耗时18天。若排除前期芯片采购延误及内部流程占用时间，且实现芯片提前烘烤、系统信息及时确认，标准周期可压缩至15天以内，后续返单效率有望进一步提升。
相较于传统的“外发PCB+另寻贴片厂”模式，一站式服务在报价透明度、交期确定性方面更具优势。此外，贴片质量稳定，无不良记录，且在资料规范的前提下沟通成本显著降低。
产品性能亮点
该款逻辑分析仪性能表现优异，核心参数包括：
- 支持200+种协议解析，并支持自定义协议；
- 最小采集脉宽达1ns；
- 4G超大存储深度，满足复杂信号抓取需求；
- USB3.0接口传输速度较传统USB2.0提升10倍。
当前PCB板材与元器件市场价格及交期波动较大。在项目执行过程中，您更看重交期、价格还是品质？欢迎交流探讨。
