休眠电流不到 50 nA,连续放一年才消耗0.438 mAh,Nordic 这颗新芯片挺厉害

休眠电流不到 50 nA,连续放一年才消耗0.438 mAh,Nordic 这颗新芯片挺厉害 芯片之家
2026-09-23
2

电池装进产品以后,即使还没开机使用,也可能一直在耗电。标签、传感器在仓库里放上几个月,交到用户手里时还能剩多少电,设计时就得考虑。

Nordic 新推出的 nRF54LC10A 为此提供了低于 50 nA 的休眠模式,专门用于运输和存储。按 50 nA 算,连续放一年,芯片消耗的电量约为 0.438 mAh。对于预装电池、外壳封死的小设备,这个功能很实用。

当然,整机还要算上电池自放电和外围电路的消耗。低于 50 nA 也不代表设备连着蓝牙时能有这么省电,它对应的是运输、存储用的休眠状态。

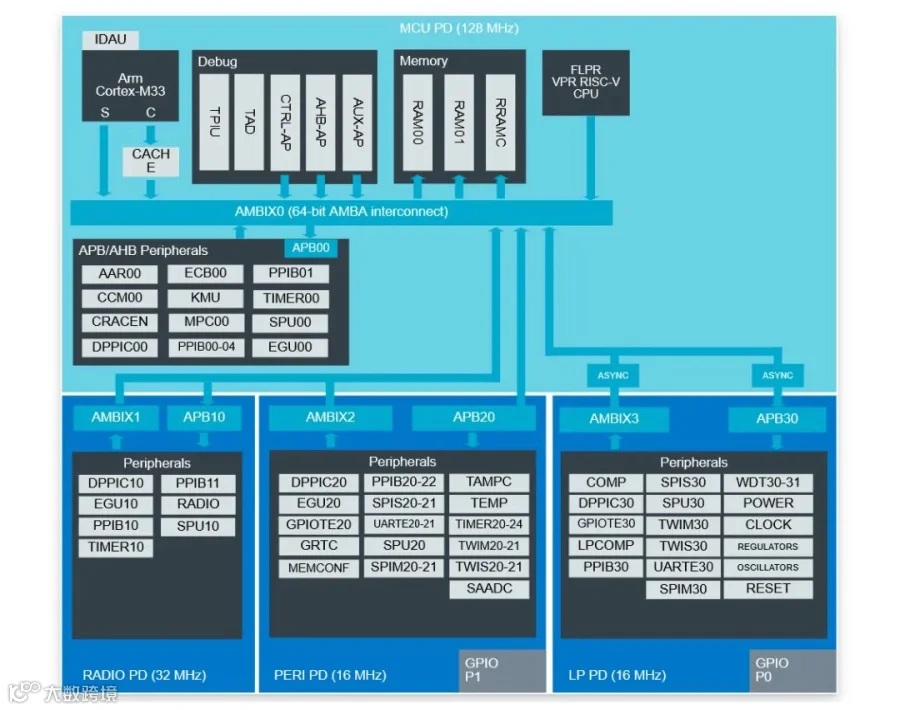

nRF54LC10A 采用 22 nm 工艺,主核是 128 MHz Cortex-M33,另有一颗 128 MHz RISC-V 协处理器,可以分担时序敏感的任务。主要参数如下:

项目
规格
存储
最高 1012 KB NVM、192 KB RAM
无线
蓝牙5.4 LE、通道探测、Thread 和Matter的 802.15.4 无线电,私有 2.4 GHz 协议最高 4 Mbps
接收发射功率
BLE接收灵敏度为 -97 dBm( 1 Mbps),802.15.4 接收灵敏度为 -101 dBm
最大发射功率
+4 dBm
射频电流
3 V 下接收约 4.0 mA,0 dBm 发射约 5.8 mA
接口
3 个 SPI/TWI/UART 实例、8 通道1 MS/s SAADC
供电
1.7~3.6 V
功耗
无线电 @ 3 V – 4.0 mA Rx,5.8 mA Tx @ 0 dBm;睡眠模式 @ 3V – 0.5 μA 至 1.6 μA;休眠模式 – 运输和存储时电流 <50 nA
封装
QFN48 – 6 × 6 毫米;CSP39 – 1.93 × 2.29 毫米;CSP29 – 1.93 × 2.29 毫米

选这颗芯片,我会先看外设够不够用。它与 nRF54L10 的内存容量相同,但省掉了 NFC、PDM、I2S、硬件 PWM 和 QDEC。等于是一个低配版本,做一个通过 I²C 读取温湿度、定期上报数据的节点,这些删减通常影响不大。要接数字麦克风或旋转编码器,就得考虑换型号,或者增加外围电路和软件处理。



低至 1µA、功耗再降一半!Nordic新品 nRF54LV10A 强到离谱

RISC-V 协处理器仍然保留,也能用于软件定义外设。具体能补上哪些功能、会占用多少资源,需要逐项确认,不能看到有协处理器就默认接口都能补齐。

无线部分支持蓝牙通道探测,可用于测距;802.15.4 则支持 Thread、Zigbee,以及基于 Thread 的 Matter 应用。Nordic 给它的 Matter 定位是简单传感器。192 KB RAM 能不能装下自己的项目,最好尽早把协议栈和业务代码一起跑起来,升级所需的存储空间也要预留。

两款 CSP 封装尺寸一样,GPIO 数量却不同:CSP29 有 12 个,CSP39 有 20 个。需要 31 个 GPIO,可以选 QFN48。它适用于对尺寸和成本要求较高的应用,例如蓝牙低功耗 (BLE) 追踪器、物品查找器、标签、Matter 简易传感器、Thread 和 Zigbee 网络传感器节点。

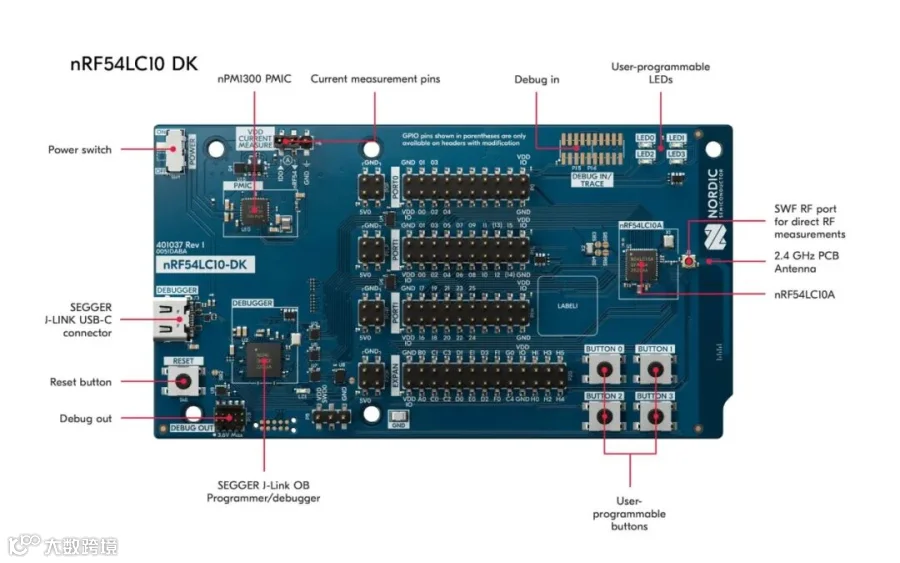

开发继续使用基于 Zephyr 的 nRF Connect SDK,已有 Nordic 开发经验的团队可以沿用熟悉的工具。后面拿到样板后,我会先测整板的休眠电流,再测采样和发包时的消耗。毕竟电池供的是整块板,传感器或电源电路多耗的那一点电,也会影响最终续航。

截至2026年9月,北欧nRF54产品组合

nRF54LC10A 目前通过项目制早期访问计划提供样品。Nordic 预计开发套件在 2027 年第一季度公开供应,芯片在第二季度量产。如果产品近期就要出货,这个时间可能赶不上,排期允许的话,可以先申请样品,验证功耗和内存是否满足需求。
