SMT表面贴装工艺技术主要包括 :  锡膏印刷、元件贴装、回流焊接三个主要核心生产工序 。

SMT贴片机是用来实现高速、高精度、全自动贴放元器件的设备，关系到SMT生产线的效率与精度，是SMT生产线最为关键、技术和稳定性要求最高的设备，约占整条SMT生产线投资的60%以上。

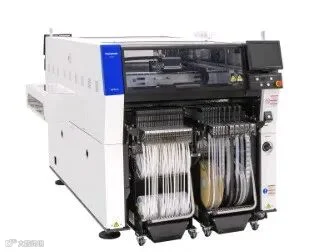

松下NPM系列贴片机是松下电器机电（中国）有限公司推出的一系列高性能电子生产设备，主要用于电子元器件的贴装和组装。以下是该系列贴片机的主要特点和型号介绍：

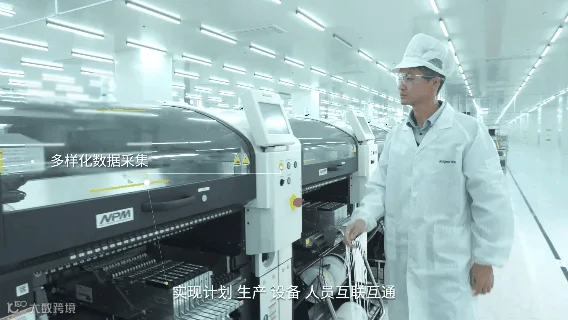

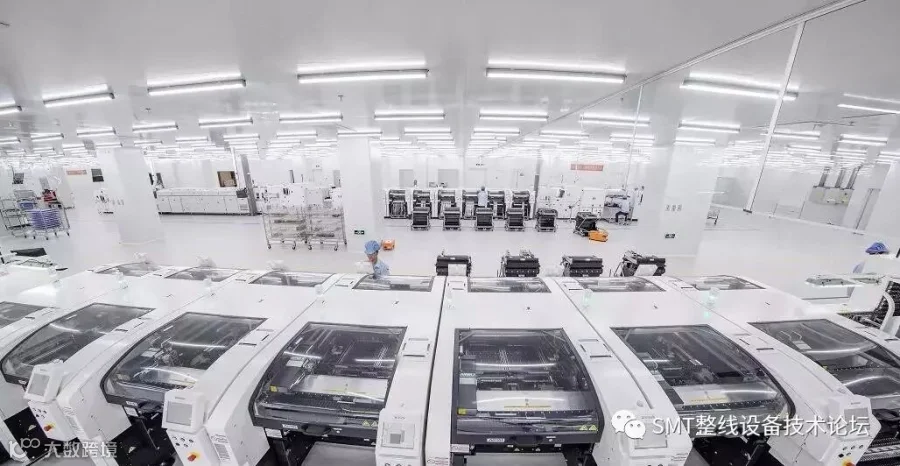

( 高大上SMT松下NPM生产线 )

高生产率：采用双轨实装方式，单位面积生产率高达27,800cph/㎡，连接3台NPM时，贴装速度可达171,000cph。

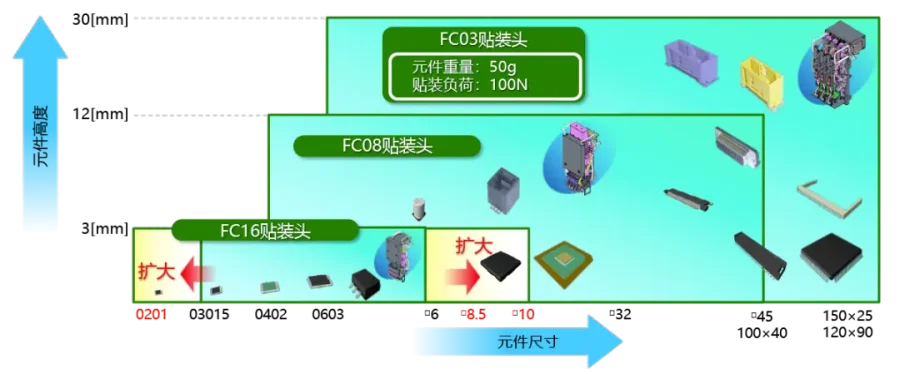

高功能与高信赖性：继承松下的实装特征DNA，全面兼容CM系列硬件，具备0402-100*90mm元件的对应能力，支持元件厚度检查和基板弯曲检查等功能，提高贴装质量和满足高难度工艺需求。

广泛的兼容性：支持多种元件和基板，包括大型元件和基板，以及柔性基板，适应电动汽车(EV)和企业数字化转型(DX)的需求。

智能化与自动化：配备自动拼接进料器(ASF)、自动供料系统等，支持各种自动化和省力功能，提高生产效率和降低劳动强度。

型号介绍

NPM-GH：适用于需要高灵活性和多功能性的生产线，支持大型元件和基板，适用于电动汽车和数字化转型。

NPM-GW：针对大型元件和基板设计，支持5M生产现场的变化要素，适用于电动汽车和大型企业。

NPM-GP/L：强调高生产率和实时监控设备状态，适用于需要高生产效率和低维护成本的环境。

这些贴片机不仅提高了生产效率，还通过智能化和自动化功能，降低了生产成本，提高了产品质量。

Panasonic贴片机

公司介绍：

Panasonic贴片机，属于老牌高端贴片机，是最早一批做贴片机的公司。

贴片机全球市占率连续多年第一，与富士、ASM并列行业主导地位。中国市场份额占比近40%，华东地区需求增长显著

Panasonic贴片机业务以苏州生产基地为核心，依托高精度设备与智能化解决方案，持续领跑全球SMT设备市场

最新款机型：

新款机型有：NPM-GW、NPM-GH、NMP-GP/L

机型特点介绍：

NPM-GW：

最大支持 ‌L750×W550mm‌ 大型基板

微型元件：‌0201尺寸‌(0.25×0.125mm)

大型异型元件：‌最大150×25×30mm‌

84,000CPH‌ (16吸嘴头配置，理论值)

‌贴装精度：±25μm‌ (支持高精度模式)

NPM-GH:

模块式贴片机，支持灵活产线布局设计

高速模式‌：111,000 CPH（FC16x2贴装头）

高精度模式‌：40,000 CPH（精度±10μm

标准模式：±25 μm

高精度模式：±15 μm

超精密模式‌：±10 μm（需配合Auto Setting Feeder)

微型元件：0402尺寸（0.4×0.2mm）

大型元件：最大150×25×30mm

支持现有NPM系列供料器、吸嘴及台车，降低升级成本
