CAD制图中，传统的直线引线在指向复杂或密集区域时，往往显得生硬且容易造成视觉干扰。为保持图纸的专业规范与美观，绘制灵活优雅的曲线引线能有效提升注释的清晰度与可读性。
AutoCAD曲线引线绘制教程

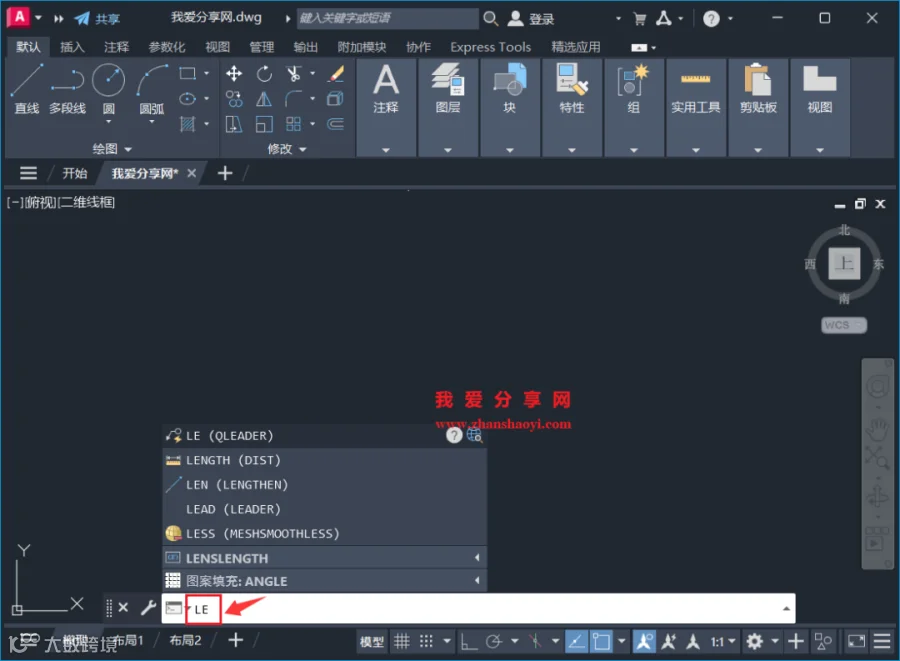

1. 启动引线命令
打开AutoCAD软件，在下方命令栏中输入快捷键LE，按Enter键启用引线功能。

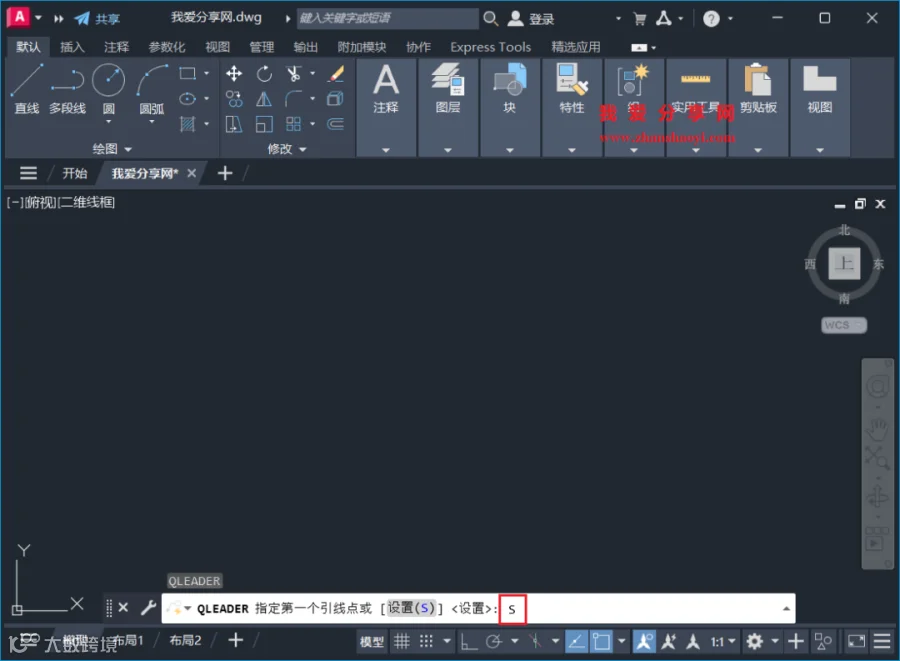

2. 进入设置模式
根据命令行提示，输入S并回车，进入引线设置界面。

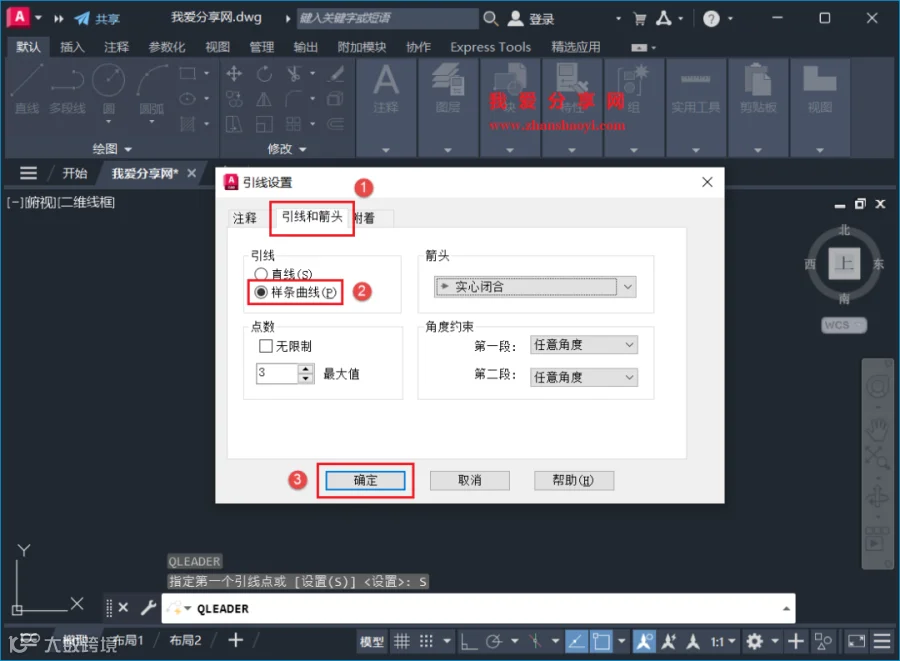

3. 修改引线样式
在弹出的对话框中，点击【引线与箭头】选项卡，勾选【样条曲线】以修改引线样式，随后点击【确定】。
4. 指定引线位置
返回绘图区，按提示连续点击3次以指定引线的关键点，即可生成基础的曲线引线形态。
5. 设置文字宽度
根据提示输入文字宽度值。建议输入大于2.5的数值（例如5），后续仍可进行微调，输入后按Enter键确认。
6. 输入注释内容
在命令行中输入所需的注释文字，按Enter键完成文本录入。
7. 调整文字格式
双击生成的文字对象，可对字体大小、样式及文本框宽度等属性进行精细化调整。

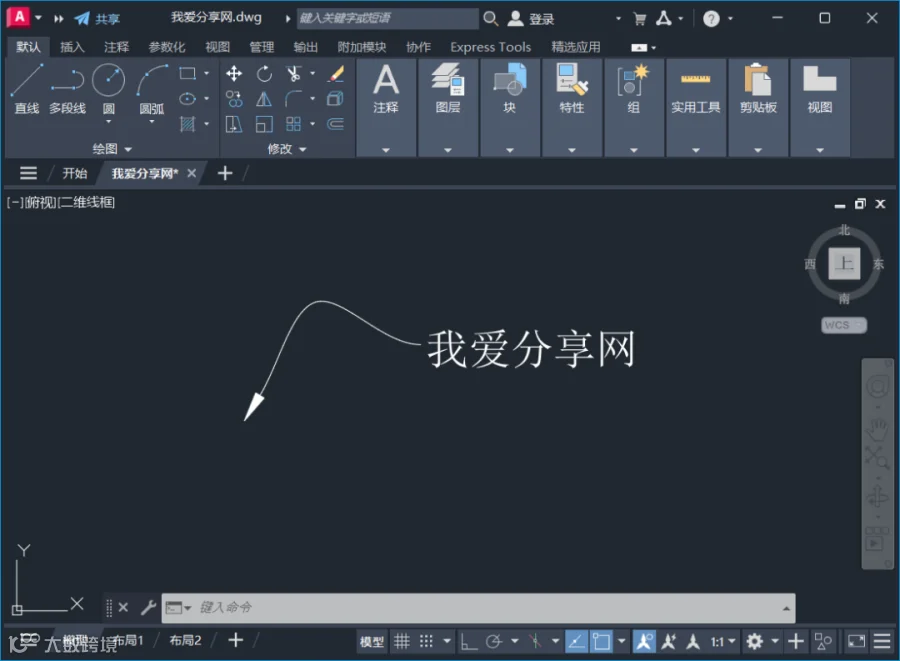

8. 最终效果
完成上述步骤后，即可得到清晰、专业的曲线引线标注效果。
