浮点乘法是处理器中最基础也最常用的运算之一。无论是神经网络的矩阵乘、图形渲染的顶点变换，还是科学计算里的向量点积，背后都离不开它。这篇文章从解包开始，一步步搭出一个 3 级流水的 FP32 乘法器，最后扩展到数组接口。代码贯穿始终，每段代码配上解释与图表。
📌 本文所有代码均为可综合的 SystemVerilog，舍入模式采用 IEEE 754 默认的 RNE（最近偶数）。
一、先想清楚：浮点乘法到底在算什么
浮点数不是普通的二进制数。一个 IEEE 754 单精度浮点数由三部分组成：1 位符号、8 位指数、23 位尾数。它表示的值是：

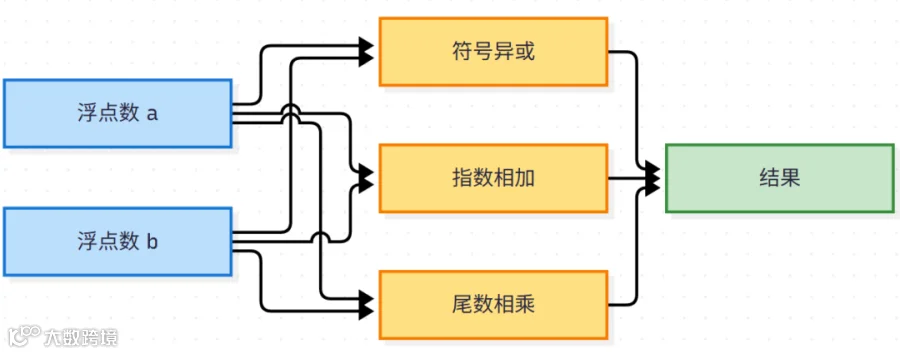

两个浮点数相乘，就是把它们的符号、指数、尾数分别处理：
这就是浮点乘法比浮点加法简单的地方。浮点加法要先对阶，两个数的指数差多少，尾数就要移多少位，还要处理大数吃小数、前导零检测等。浮点乘法不需要对阶，尾数直接乘，乘积范围固定在 之间，规格化最多右移一位。
二、解包：把 32 位拆开
拿到一个 32 位输入，第一件事是把它拆成符号、指数、尾数三段。这段代码是整个设计的起点：
assign sa = a[31];
assign ea = a[30:23];
assign fa = a[22:0];
assign sb = b[31];
assign eb = b[30:23];
assign fb = b[22:0];
这里没有做任何运算，只是把线网切开。综合工具看到这几行，只会接几根线，几乎不消耗逻辑资源。

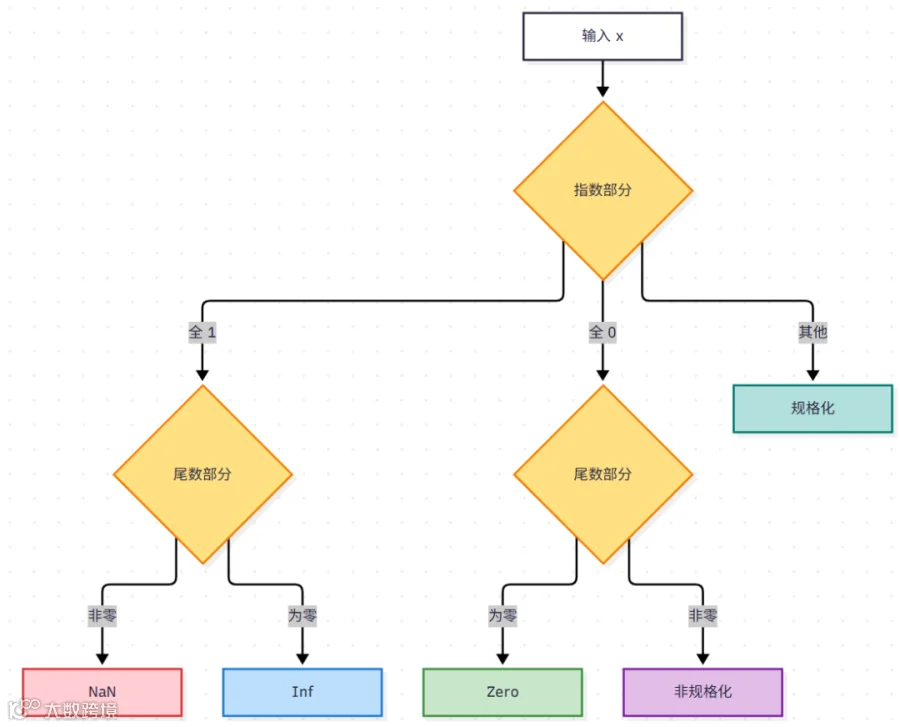

三、识别特殊值
浮点数里有一批特殊值，不能按正常流程算。比如 NaN 乘任何数都是 NaN，Inf 乘 0 是 NaN，Inf 乘非零是 Inf，0 乘非零是 0。这些情况必须在主数据通路之外单独判断：
assign a_nan = (ea == 8'hFF) && (fa != 0);
assign b_nan = (eb == 8'hFF) && (fb != 0);
assign a_inf = (ea == 8'hFF) && (fa == 0);
assign b_inf = (eb == 8'hFF) && (fb == 0);
assign a_zero = (ea == 0) && (fa == 0);
assign b_zero = (eb == 0) && (fb == 0);
这几个表达式的逻辑很直白：
四、非规格化数的修正

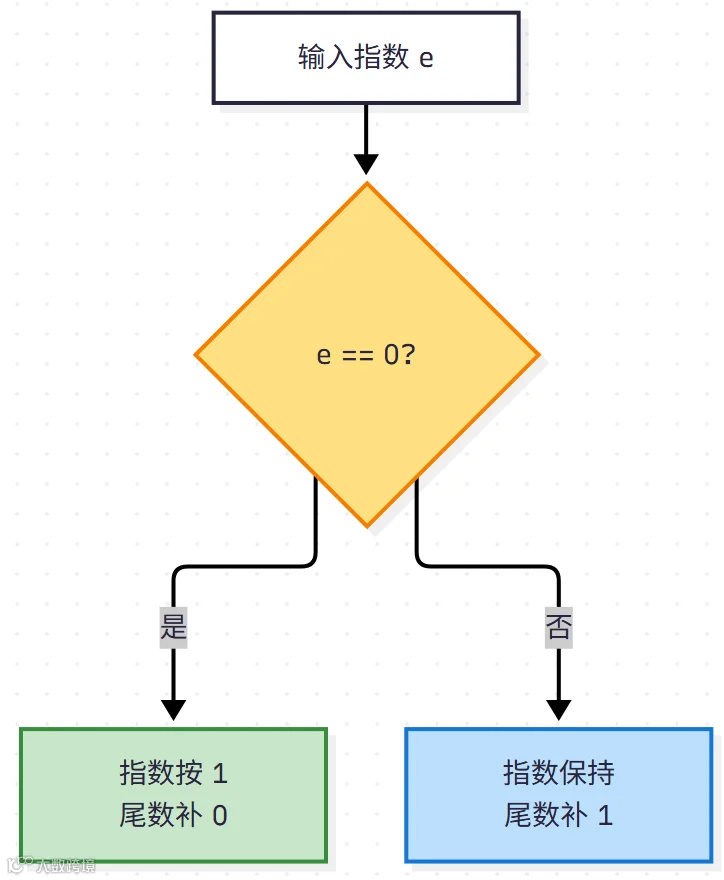

非规格化数的指数编码是 0，但它的实际指数按 1 处理。同时它的尾数没有隐含的整数位 1，只有一个 0。所以要把这两个修正统一做掉：
assign ea_adj = (ea == 0) ? 8'd1 : ea;
assign eb_adj = (eb == 0) ? 8'd1 : eb;
assign ma = (ea == 0) ? {1'b0, fa} : {1'b1, fa};
assign mb = (eb == 0) ? {1'b0, fb} : {1'b1, fb};
这段代码的含义是：对规格化数，尾数前面补一个 1，变成 24 位；对非规格化数，尾数前面补一个 0，也变成 24 位。这样后面做乘法时，输入永远是 24 位，不用再分支。
五、符号与指数
符号最简单，一个异或门就够：
s1_sign <= sa ^ sb;
指数相加时要注意位宽。8 位加 8 位可能产生 9 位结果，所以要先扩展一位再相加：
s1_exp_sum <= {1'b0, ea_adj} + {1'b0, eb_adj};

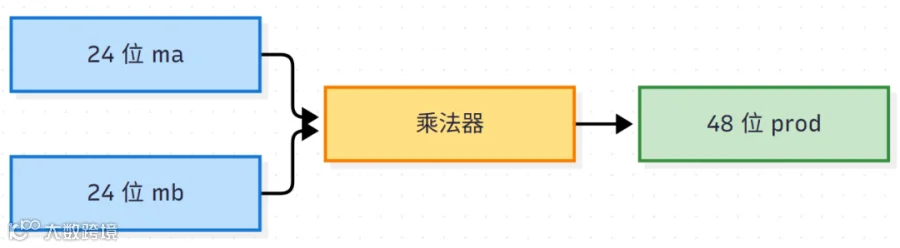

六、尾数乘法
两个 24 位尾数相乘，得到一个 48 位乘积：
assign prod = s1_ma * s1_mb;
这一步是整个设计里最耗资源的部分。综合工具会把它映射到 DSP 硬核，或者用 Booth 编码 + Wallace 树 实现。乘积的范围是：
为什么是 46 或 47？因为 1.0 乘 1.0 等于 1.0，最高位在 bit 46；1.5 乘 1.5 等于 2.25，最高位在 bit 47。乘积的隐含位要么在 46 要么在 47，不会更靠前，也不会更靠后。
七、找最高位
乘积是 48 位，最高位不一定在 bit 47。为了做规格化，要先找到最高位的位置：
always_comb begin
msb_idx = 6'd0;
for (int i = 0; i < 48; i++)
if (prod[i]) msb_idx = i[5:0];
end
这个循环从低位扫到高位，遇到 1 就更新 msb_idx，最后留下的就是最高位的位置。综合后它是一个 48 位优先编码器，本质是一串多级 MUX。
八、规格化

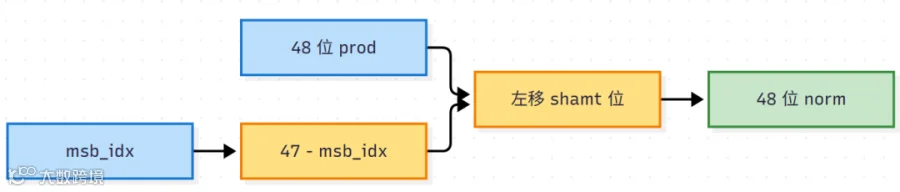

规格化的目的是把最高位对齐到 bit 47，这样尾数的隐含 1 就统一在 bit 47 上：
assign shamt = 6'd47 - msb_idx;
assign norm = s2_prod << shamt;
左移量等于 47 减去最高位位置：
这个移位器综合后是一个 6 级桶形移位器，每一级都是一个 2:1 MUX，根据 shamt 的某一位决定移不移。
九、指数计算
指数不能直接用 ea_adj + eb_adj，因为还要补偿尾数乘法的隐含位偏移。完整的公式是：
assign exp_biased = $signed({3'b0, s2_exp_sum})
+ $signed({6'b0, msb_idx})
- 12'sd173;
173 这个数字怎么来的？
✅ 验证：1.0 × 1.0，ea_adj = 127，eb_adj = 127，msb_idx = 46，代入得 ，即真实值 1.0。
✅ 验证：1.5 × 1.5，msb_idx = 47，代入得 ，即真实值 2.25。
十、取尾数
规格化之后，尾数的隐含 1 在 bit 47，接下来的 23 位是小数部分：
assign mant24 = norm[47:24];
mant24 是 24 位，其中最高位是隐含 1，低 23 位是小数。但这时还不能直接输出，因为低位可能被丢弃，需要舍入。
十一、舍入
IEEE 754 默认的舍入模式是 RNE（Round to Nearest Even，最近偶数）。它需要三个位来判断：
assign guard = norm[23];
assign sticky = |norm[22:0];
assign lsb = mant24[0];
舍入规则是：如果 guard 为 1 且（sticky 为 1 或 lsb 为 1），就进位；否则不进位。写成代码：
always_comb begin
if (guard && (sticky || lsb))
mant_rnd = {1'b0, mant24} + 1'b1;
else
mant_rnd = {1'b0, mant24};
end
十二、舍入溢出
舍入时可能发生进位溢出。比如尾数全是 1，加 1 之后就会变成 25 位：
always_comb begin
if (mant_rnd[24]) begin
mant_final = mant_rnd[24:1];
exp_final = exp_biased + 12'sd1;
end else begin
mant_final = mant_rnd[23:0];
exp_final = exp_biased;
end
end
这和十进制里 9.99 进位成 10.0 类似，尾数右移一位，指数加一。
十三、打包与特殊值
正常结果的打包分几种情况：
always_comb begin
if (s3_zero_prod)
y_norm = {s3_sign, 31'd0};
else if (s3_exp >= 12'sd255)
y_norm = {s3_sign, 8'hFF, 23'd0};
else if (s3_exp <= 12'sd0)
y_norm = {s3_sign, 31'd0};
else
y_norm = {s3_sign, s3_exp[7:0], s3_mant[22:0]};
end
特殊值的优先级选择：
always_comb begin
if (s3_a_nan || s3_b_nan)
y_result = {s3_sign, 8'hFF, 23'h400000};
else if (s3_a_inf || s3_b_inf) begin
if ((s3_a_inf && s3_b_zero) || (s3_b_inf && s3_a_zero))
y_result = {s3_sign, 8'hFF, 23'h400000};
else
y_result = {s3_sign, 8'hFF, 23'd0};
end
else if (s3_a_zero || s3_b_zero)
y_result = {s3_sign, 31'd0};
else
y_result = y_norm;
end

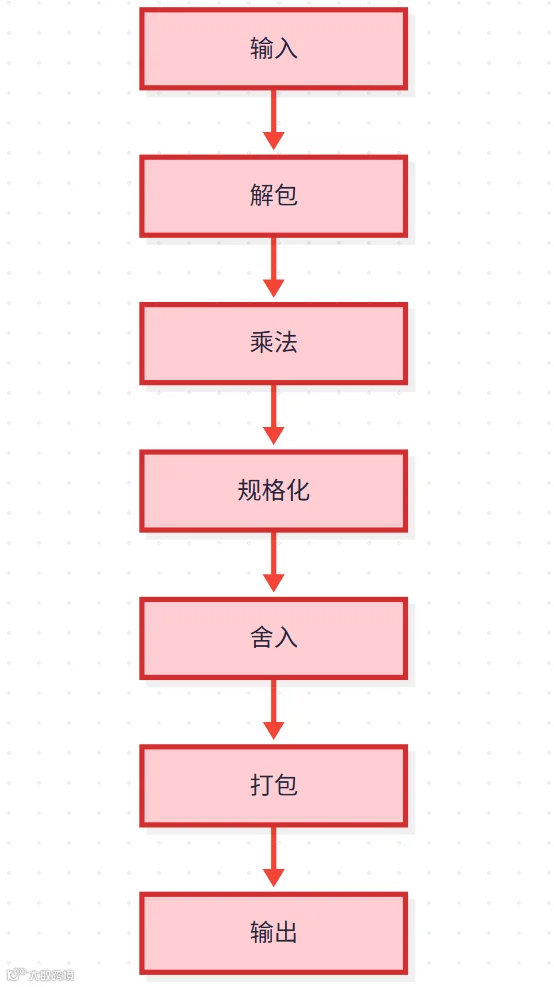

十四、纯组合版本的问题
如果把上面所有逻辑放在一个 always_comb 里，中间不插寄存器，那么综合工具看到的是一条从输入到输出的串联路径：
always_comb begin
// 解包
// 特殊值判断
// 指数相加
// 尾数乘法
// 规格化
// 舍入
// 打包
end
always_ff @(posedge clk) y <= result;
⚠️ 关键路径是所有这些延迟之和。乘法器本身就要几纳秒，再加上优先编码器、移位器、舍入 MUX，整条路径可能十几纳秒，频率只能跑到几十兆赫兹。这就是纯组合版本的瓶颈。

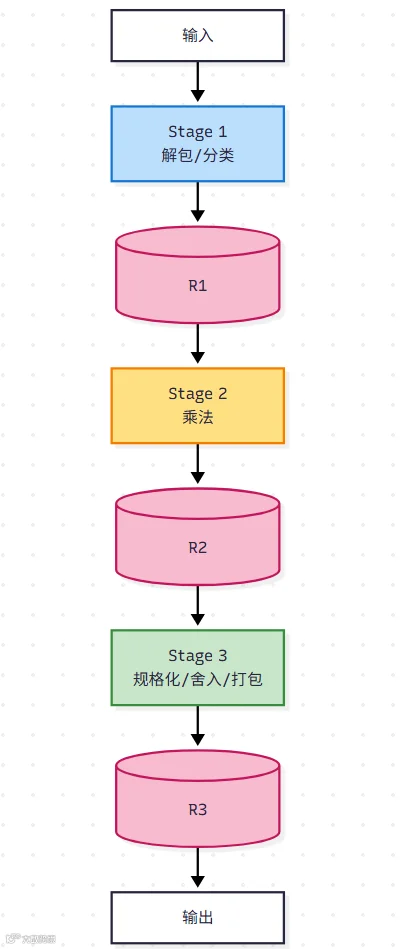

十五、插入寄存器：3 级流水线
解决方案是在关键位置插入寄存器，把长路径切成几段。每一段单独算延迟，周期只取最慢的那一段：
always_ff @(posedge clk) s1_ma <= ma;
always_ff @(posedge clk) s2_prod <= prod;
always_ff @(posedge clk) s3_mant <= mant_final;
always_ff @(posedge clk) y <= y_packed;
三级的分工：
十六、第一级寄存器
第一级寄存器的写法：
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
s1_valid <= 1'b0;
s1_sign <= 1'b0;
s1_ma <= 24'd0;
s1_mb <= 24'd0;
s1_exp_sum <= 9'd0;
end else begin
s1_valid <= in_valid;
s1_sign <= sa ^ sb;
s1_ma <= ma;
s1_mb <= mb;
s1_exp_sum <= {1'b0, ea_adj} + {1'b0, eb_adj};
end
end
📝 注意 s1_valid 直接来自 in_valid，因为这是第一级。后面的级就不一样了。
十七、第二级寄存器
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
s2_valid <= 1'b0;
s2_sign <= 1'b0;
s2_prod <= 48'd0;
s2_exp_sum <= 9'd0;
end else begin
s2_valid <= s1_valid;
s2_sign <= s1_sign;
s2_prod <= prod;
s2_exp_sum <= s1_exp_sum;
end
end
📝 注意 s2_valid 来自 s1_valid，不是来自 in_valid。这是流水线里 valid 传递的关键：valid 和数据一起走，每经过一级寄存器就存一次。
十八、第三级寄存器
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
s3_valid <= 1'b0;
s3_sign <= 1'b0;
s3_mant <= 24'd0;
s3_exp <= 12'd0;
end else begin
s3_valid <= s2_valid;
s3_sign <= s2_sign;
s3_mant <= mant_final;
s3_exp <= exp_final;
end
end
第三级存的是规格化和舍入后的结果。
十九、输出寄存器
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
out_valid <= 1'b0;
y <= 32'd0;
end else begin
out_valid <= s3_valid;
y <= y_result;
end
end
输出寄存器是最后一级，把打包后的结果和 valid 一起送出。
二十、valid 传递链

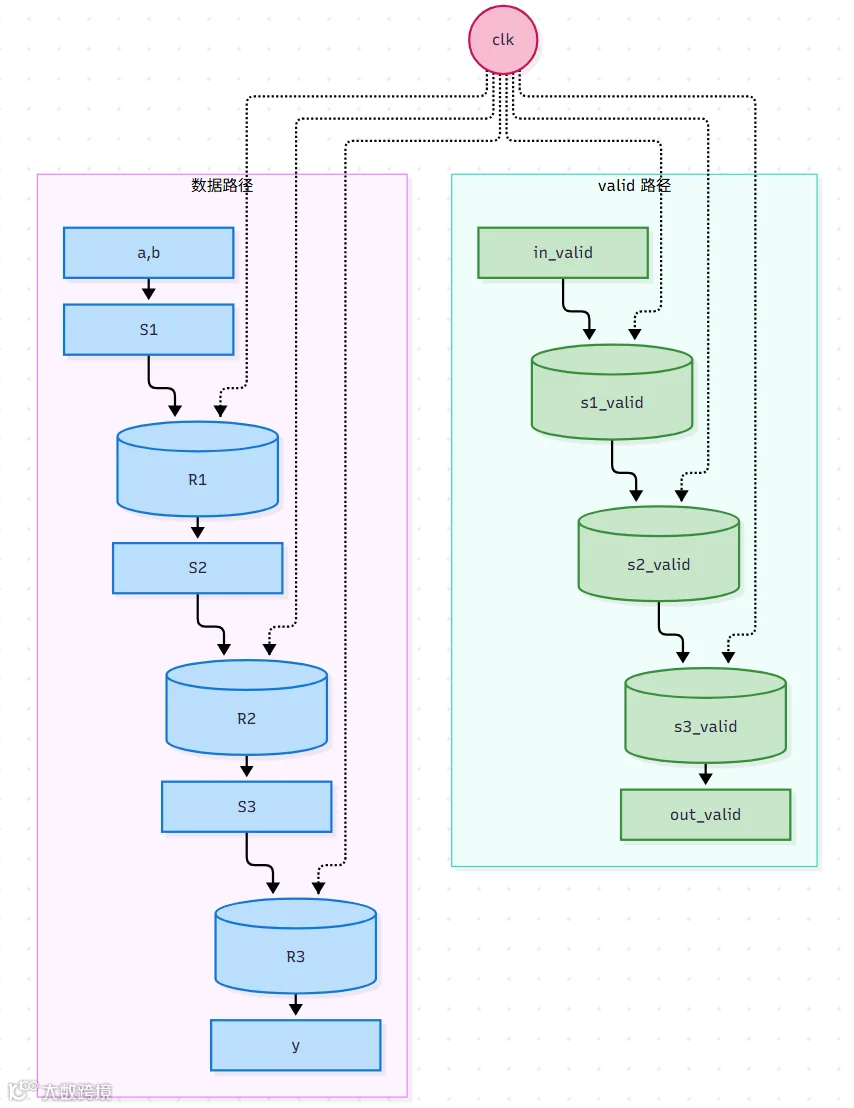

数据和 valid 是两条并排的路径：
各级 valid 的含义：
⚠️ 同一拍里，s1_valid、s2_valid、s3_valid 描述的是三个不同数据，所以不能用它们全部相与来判断输出是否有效。正确的做法是只取最后一级：
always_ff @(posedge clk or negedge rst_n)
if (!rst_n) out_valid <= 1'b0;
else out_valid <= s3_valid;

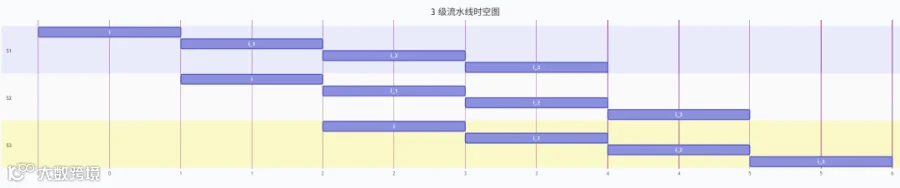

二十一、三级并行的时间关系
三级流水的意义在于，同一时刻不同 stage 在处理不同数据：
第 3 拍时，S1 处理 i+2，S2 处理 i+1，S3 处理 i。三个数据在三条不同的路径上，互不干扰。

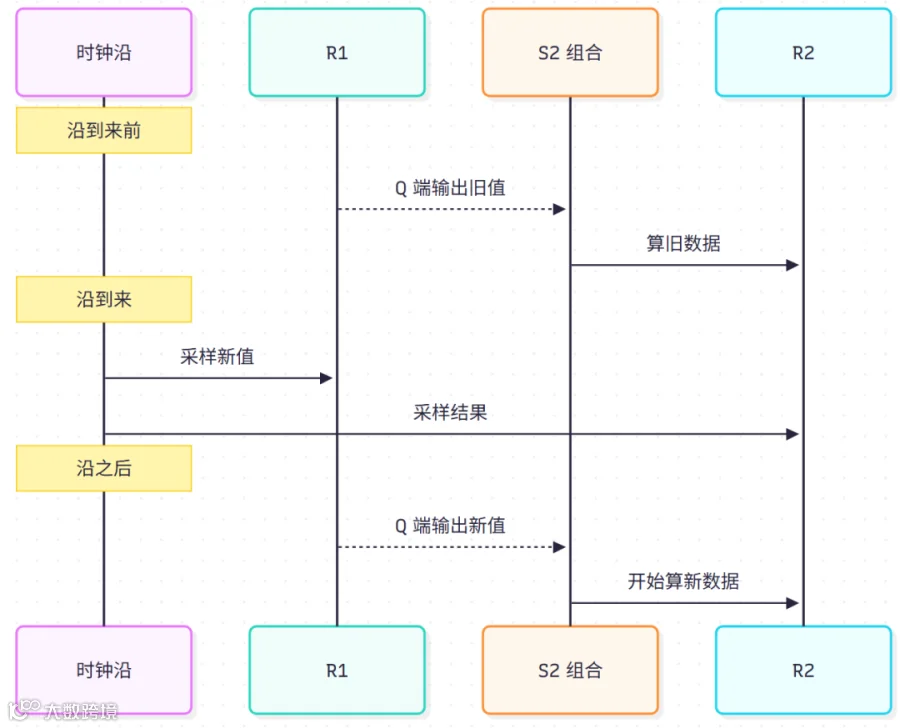

二十二、同一时钟沿的作用
所有边界寄存器由同一个时钟沿驱动，这是流水线能工作的根本：
always_ff @(posedge clk or negedge rst_n) s1_ma <= ma;
always_ff @(posedge clk or negedge rst_n) s2_prod <= prod;
always_ff @(posedge clk or negedge rst_n) s3_mant <= mant_final;
always_ff @(posedge clk or negedge rst_n) y <= y_result;
时钟沿到来时，所有寄存器同时采样、同时切换：
💡 因为所有寄存器在同一个瞬间切换，每一级看到的上一拍数据是对齐的。如果 R1 和 R2 用不同时钟，就会出现 R1 已更新、R2 还没更新 的错位，数据就乱了。
二十三、周期由最慢级决定
既然所有寄存器在同一个时钟沿采样，那么时钟周期必须大于最慢那一级的延迟：
一拍内的时间分配：
💡 S2 占满整拍，S1 和 S3 有空闲。空闲时间无法被利用，因为寄存器只在时钟沿统一更新。如果 S2 太慢，就把它拆成两级：
always_ff @(posedge clk) partial <= booth_encode(s1_ma, s1_mb);
always_ff @(posedge clk) prod <= wallace_tree(partial);
这样最慢一级变小，周期可以缩短，代价是多一级寄存器和一拍延迟。

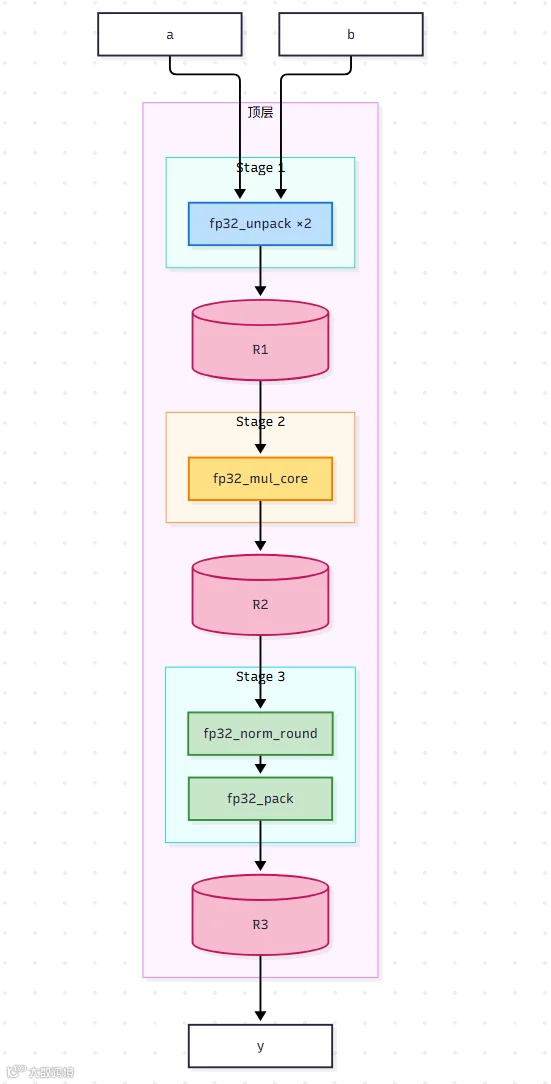

二十四、子模块划分
把组合逻辑拆成子模块，顶层只放寄存器，这样结构清晰，也方便替换：
二十五、子模块代码
解包模块：
module fp32_unpack (
input logic [31:0] x,
output logic sign,
output logic [7:0] exp_raw,
output logic [22:0] frac,
output logic is_nan,
output logic is_inf,
output logic is_zero,
output logic [7:0] exp_adj,
output logic [23:0] mant
);
assign sign = x[31];
assign exp_raw = x[30:23];
assign frac = x[22:0];
assign is_nan = (exp_raw == 8'hFF) && (frac != 0);
assign is_inf = (exp_raw == 8'hFF) && (frac == 0);
assign is_zero = (exp_raw == 0) && (frac == 0);
assign exp_adj = (exp_raw == 0) ? 8'd1 : exp_raw;
assign mant = (exp_raw == 0) ? {1'b0, frac} : {1'b1, frac};
endmodule
乘法模块：
module fp32_mul_core (
input logic [23:0] ma,
input logic [23:0] mb,
output logic [47:0] prod
);
assign prod = ma * mb;
endmodule
规格化舍入模块：
module fp32_norm_round (
input logic [47:0] prod,
input logic [8:0] exp_sum,
output logic [23:0] mant_final,
output logic [11:0] exp_final,
output logic is_zero_prod
);
// 找最高位
logic [5:0] msb_idx;
always_comb begin
msb_idx = 6'd0;
for (int i = 0; i < 48; i++)
if (prod[i]) msb_idx = i[5:0];
end
// 规格化
logic [5:0] shamt;
logic [47:0] norm;
assign shamt = 6'd47 - msb_idx;
assign norm = prod << shamt;
// 指数
logic signed [11:0] exp_biased;
assign exp_biased = $signed({3'b0, exp_sum})
+ $signed({6'b0, msb_idx})
- 12'sd173;
// 舍入
logic [23:0] mant24;
assign mant24 = norm[47:24];
logic guard, sticky, lsb;
assign guard = norm[23];
assign sticky = |norm[22:0];
assign lsb = mant24[0];
logic [24:0] mant_rnd;
always_comb begin
if (guard && (sticky || lsb))
mant_rnd = {1'b0, mant24} + 1'b1;
else
mant_rnd = {1'b0, mant24};
end
always_comb begin
if (mant_rnd[24]) begin
mant_final = mant_rnd[24:1];
exp_final = exp_biased + 12'sd1;
end else begin
mant_final = mant_rnd[23:0];
exp_final = exp_biased;
end
end
assign is_zero_prod = (prod == 48'd0);
endmodule
打包模块：
module fp32_pack (
input logic sign,
input logic [11:0] exp_final,
input logic [23:0] mant_final,
input logic is_zero_prod,
input logic a_nan, b_nan,
input logic a_inf, b_inf,
input logic a_zero, b_zero,
output logic [31:0] y
);
logic [31:0] y_norm;
always_comb begin
if (is_zero_prod)
y_norm = {sign, 31'd0};
else if (exp_final >= 12'sd255)
y_norm = {sign, 8'hFF, 23'd0};
else if (exp_final <= 12'sd0)
y_norm = {sign, 31'd0};
else
y_norm = {sign, exp_final[7:0], mant_final[22:0]};
end
always_comb begin
if (a_nan || b_nan)
y = {sign, 8'hFF, 23'h400000};
else if (a_inf || b_inf) begin
if ((a_inf && b_zero) || (b_inf && a_zero))
y = {sign, 8'hFF, 23'h400000};
else
y = {sign, 8'hFF, 23'd0};
end
else if (a_zero || b_zero)
y = {sign, 31'd0};
else
y = y_norm;
end
endmodule
二十六、数组接口：N 路并行

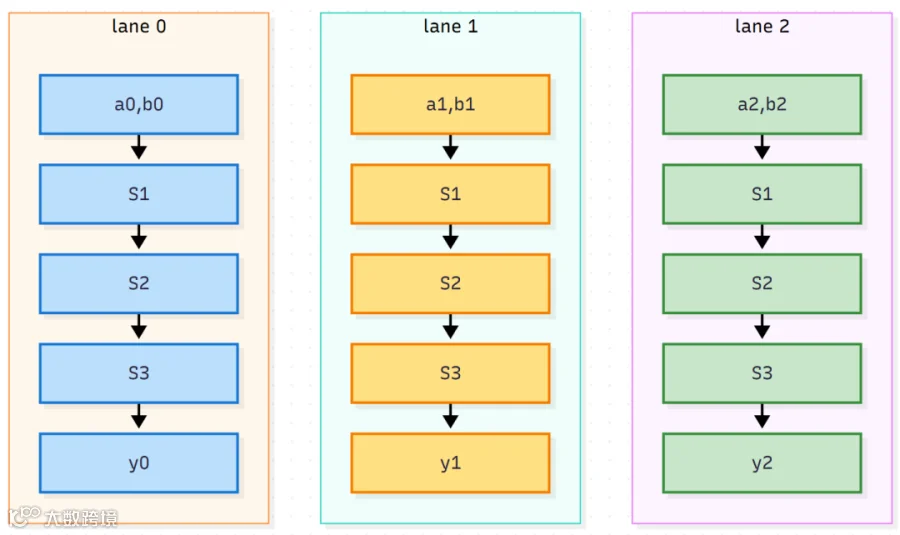

如果一次要算很多组乘法，最简单的方式是例化 N 份独立的流水线：
generate
for (genvar k = 0; k < N; k++) begin : g_pipe
// 每路独立的 unpack / mul / norm / pack
end
endgenerate
这种方式吞吐最高，但面积也最大。适合面积不敏感、吞吐要求高的场景。
二十七、数组接口：单份硬件分时复用

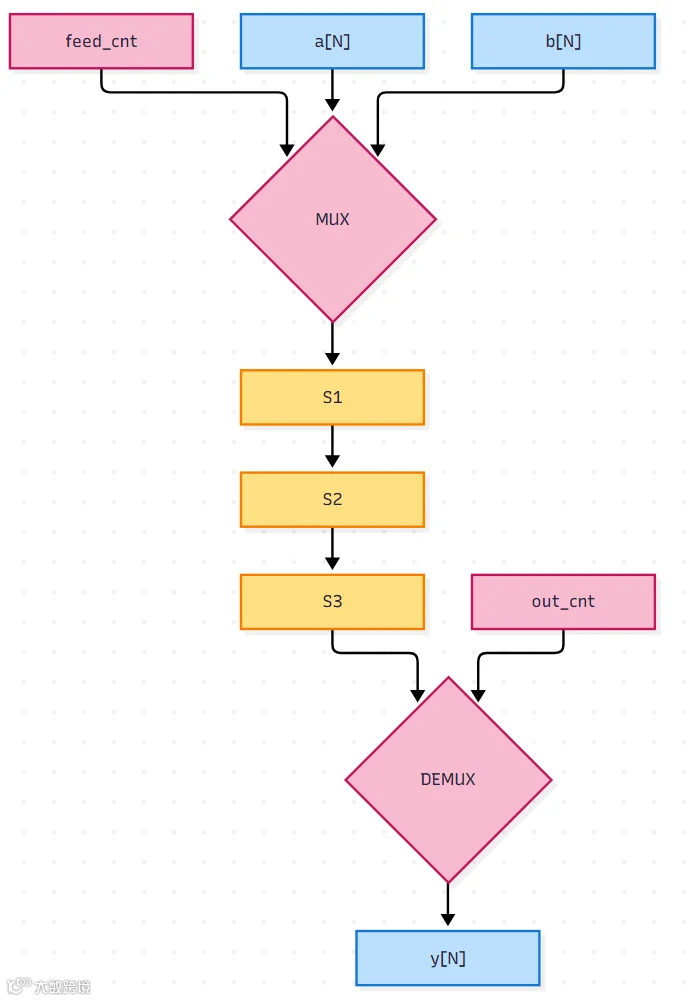

如果面积敏感，可以只用一份硬件，按顺序把数组元素喂进去：
logic [CW-1:0] feed_cnt;
logic feeding;
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
feed_cnt <= '0;
feeding <= 1'b0;
end else if (in_start && !feeding) begin
feed_cnt <= '0;
feeding <= 1'b1;
end else if (feeding) begin
if (feed_cnt == N-1) begin
feed_cnt <= '0;
feeding <= 1'b0;
end else begin
feed_cnt <= feed_cnt + 1'b1;
end
end
end
assign a_sel = a[feed_cnt];
assign b_sel = b[feed_cnt];
assign feed_valid = feeding;
输出侧按计数写回：
logic [CW-1:0] out_cnt;
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) out_cnt <= '0;
else if (s3_valid) out_cnt <= (out_cnt == N-1) ? '0 : out_cnt + 1'b1;
end
generate
for (genvar k = 0; k < N; k++) begin : g_y
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) y[k] <= 32'd0;
else if (s3_valid && (out_cnt == k[CW-1:0]))
y[k] <= y_packed;
end
end
endgenerate

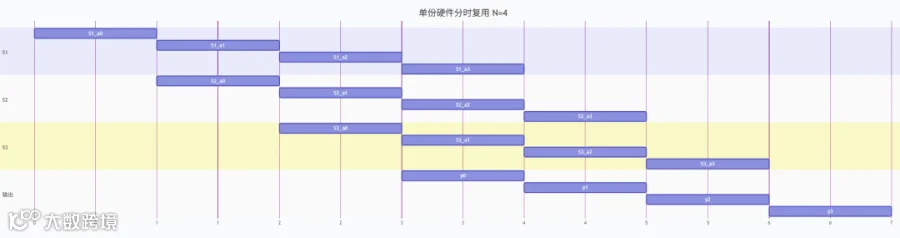

N=4 时的分时复用时间表：
💡 每个周期 S1、S2、S3 都在工作，但处理的是不同元素。S1 的 unpack 模块被 4 个元素轮流使用，S2 的乘法器被 4 个元素轮流使用，S3 的 norm/round/pack 也被轮流使用。这就是分时复用。
二十八、两种策略对比
折中方案是 M 份硬件（M < N），吞吐 M/周期，面积 M 倍，适合既要一定吞吐又要控制面积的场景。
二十九、如何保证 i、i+1、i+2 不冲突
流水线能正常工作的前提是各级数据不打架。这靠的是几条结构性约束，不需要任何额外的逻辑：
五条规则：

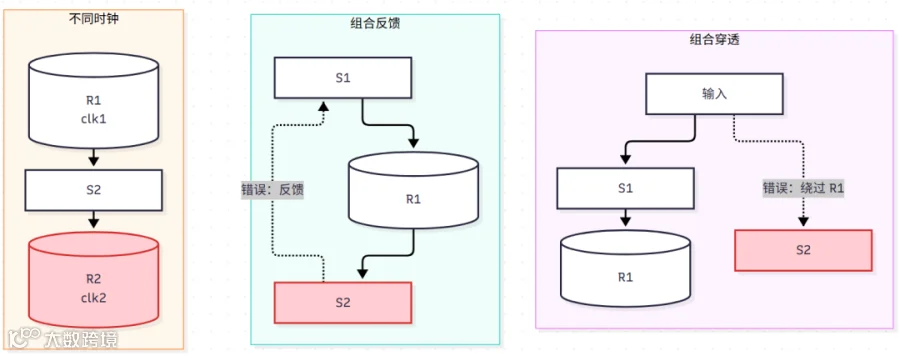

违反规则的几种写法：
三十、完整顶层代码
module fp32_mul_pipe (
input logic clk, rst_n, in_valid,
input logic [31:0] a, b,
output logic out_valid,
output logic [31:0] y
);
// ========== Stage 1: 解包 ==========
logic sa, sb;
logic [7:0] ea, eb;
logic [22:0] fa, fb;
logic a_nan, b_nan, a_inf, b_inf, a_zero, b_zero;
logic [7:0] ea_adj, eb_adj;
logic [23:0] ma, mb;
assign sa = a[31]; assign ea = a[30:23]; assign fa = a[22:0];
assign sb = b[31]; assign eb = b[30:23]; assign fb = b[22:0];
assign a_nan = (ea == 8'hFF) && (fa != 0);
assign b_nan = (eb == 8'hFF) && (fb != 0);
assign a_inf = (ea == 8'hFF) && (fa == 0);
assign b_inf = (eb == 8'hFF) && (fb == 0);
assign a_zero = (ea == 0) && (fa == 0);
assign b_zero = (eb == 0) && (fb == 0);
assign ea_adj = (ea == 0) ? 8'd1 : ea;
assign eb_adj = (eb == 0) ? 8'd1 : eb;
assign ma = (ea == 0) ? {1'b0, fa} : {1'b1, fa};
assign mb = (eb == 0) ? {1'b0, fb} : {1'b1, fb};
// S1 寄存器
logic s1_valid, s1_sign;
logic [23:0] s1_ma, s1_mb;
logic [8:0] s1_exp_sum;
logic s1_a_nan, s1_b_nan, s1_a_inf, s1_b_inf, s1_a_zero, s1_b_zero;
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
s1_valid <= 1'b0; s1_sign <= 1'b0;
s1_ma <= 24'd0; s1_mb <= 24'd0; s1_exp_sum <= 9'd0;
s1_a_nan <= 1'b0; s1_b_nan <= 1'b0;
s1_a_inf <= 1'b0; s1_b_inf <= 1'b0;
s1_a_zero <= 1'b0; s1_b_zero <= 1'b0;
end else begin
s1_valid <= in_valid;
s1_sign <= sa ^ sb;
s1_ma <= ma;
s1_mb <= mb;
s1_exp_sum <= {1'b0, ea_adj} + {1'b0, eb_adj};
s1_a_nan <= a_nan; s1_b_nan <= b_nan;
s1_a_inf <= a_inf; s1_b_inf <= b_inf;
s1_a_zero <= a_zero; s1_b_zero <= b_zero;
end
end
// ========== Stage 2: 乘法 ==========
logic [47:0] prod;
assign prod = s1_ma * s1_mb;
logic s2_valid, s2_sign;
logic [47:0] s2_prod;
logic [8:0] s2_exp_sum;
logic s2_a_nan, s2_b_nan, s2_a_inf, s2_b_inf, s2_a_zero, s2_b_zero;
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
s2_valid <= 1'b0; s2_sign <= 1'b0;
s2_prod <= 48'd0; s2_exp_sum <= 9'd0;
s2_a_nan <= 1'b0; s2_b_nan <= 1'b0;
s2_a_inf <= 1'b0; s2_b_inf <= 1'b0;
s2_a_zero <= 1'b0; s2_b_zero <= 1'b0;
end else begin
s2_valid <= s1_valid;
s2_sign <= s1_sign;
s2_prod <= prod;
s2_exp_sum <= s1_exp_sum;
s2_a_nan <= s1_a_nan; s2_b_nan <= s1_b_nan;
s2_a_inf <= s1_a_inf; s2_b_inf <= s1_b_inf;
s2_a_zero <= s1_a_zero; s2_b_zero <= s1_b_zero;
end
end
// ========== Stage 3: 规格化 + 舍入 ==========
logic [5:0] msb_idx;
always_comb begin
msb_idx = 6'd0;
for (int i = 0; i < 48; i++)
if (s2_prod[i]) msb_idx = i[5:0];
end
logic [5:0] shamt;
logic [47:0] norm;
assign shamt = 6'd47 - msb_idx;
assign norm = s2_prod << shamt;
logic signed [11:0] exp_biased;
assign exp_biased = $signed({3'b0, s2_exp_sum})
+ $signed({6'b0, msb_idx}) - 12'sd173;
logic [23:0] mant24;
assign mant24 = norm[47:24];
logic guard, sticky, lsb;
assign guard = norm[23];
assign sticky = |norm[22:0];
assign lsb = mant24[0];
logic [24:0] mant_rnd;
always_comb begin
if (guard && (sticky || lsb))
mant_rnd = {1'b0, mant24} + 1'b1;
else
mant_rnd = {1'b0, mant24};
end
logic [23:0] mant_final;
logic signed [11:0] exp_final;
always_comb begin
if (mant_rnd[24]) begin
mant_final = mant_rnd[24:1];
exp_final = exp_biased + 12'sd1;
end else begin
mant_final = mant_rnd[23:0];
exp_final = exp_biased;
end
end
logic is_zero_prod;
assign is_zero_prod = (s2_prod == 48'd0);
// S3 寄存器
logic s3_valid, s3_sign;
logic [23:0] s3_mant;
logic [11:0] s3_exp;
logic s3_zero_prod;
logic s3_a_nan, s3_b_nan, s3_a_inf, s3_b_inf, s3_a_zero, s3_b_zero;
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
s3_valid <= 1'b0; s3_sign <= 1'b0;
s3_mant <= 24'd0; s3_exp <= 12'd0;
s3_zero_prod <= 1'b0;
s3_a_nan <= 1'b0; s3_b_nan <= 1'b0;
s3_a_inf <= 1'b0; s3_b_inf <= 1'b0;
s3_a_zero <= 1'b0; s3_b_zero <= 1'b0;
end else begin
s3_valid <= s2_valid;
s3_sign <= s2_sign;
s3_mant <= mant_final;
s3_exp <= exp_final;
s3_zero_prod <= is_zero_prod;
s3_a_nan <= s2_a_nan; s3_b_nan <= s2_b_nan;
s3_a_inf <= s2_a_inf; s3_b_inf <= s2_b_inf;
s3_a_zero <= s2_a_zero; s3_b_zero <= s2_b_zero;
end
end
// ========== Stage 3 后半: 打包 ==========
logic [31:0] y_norm;
always_comb begin
if (s3_zero_prod)
y_norm = {s3_sign, 31'd0};
else if (s3_exp >= 12'sd255)
y_norm = {s3_sign, 8'hFF, 23'd0};
else if (s3_exp <= 12'sd0)
y_norm = {s3_sign, 31'd0};
else
y_norm = {s3_sign, s3_exp[7:0], s3_mant[22:0]};
end
logic [31:0] y_result;
always_comb begin
if (s3_a_nan || s3_b_nan)
y_result = {s3_sign, 8'hFF, 23'h400000};
else if (s3_a_inf || s3_b_inf) begin
if ((s3_a_inf && s3_b_zero) || (s3_b_inf && s3_a_zero))
y_result = {s3_sign, 8'hFF, 23'h400000};
else
y_result = {s3_sign, 8'hFF, 23'd0};
end
else if (s3_a_zero || s3_b_zero)
y_result = {s3_sign, 31'd0};
else
y_result = y_norm;
end
// 输出寄存器
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
out_valid <= 1'b0;
y <= 32'd0;
end else begin
out_valid <= s3_valid;
y <= y_result;
end
end
endmodule
三十一、总结

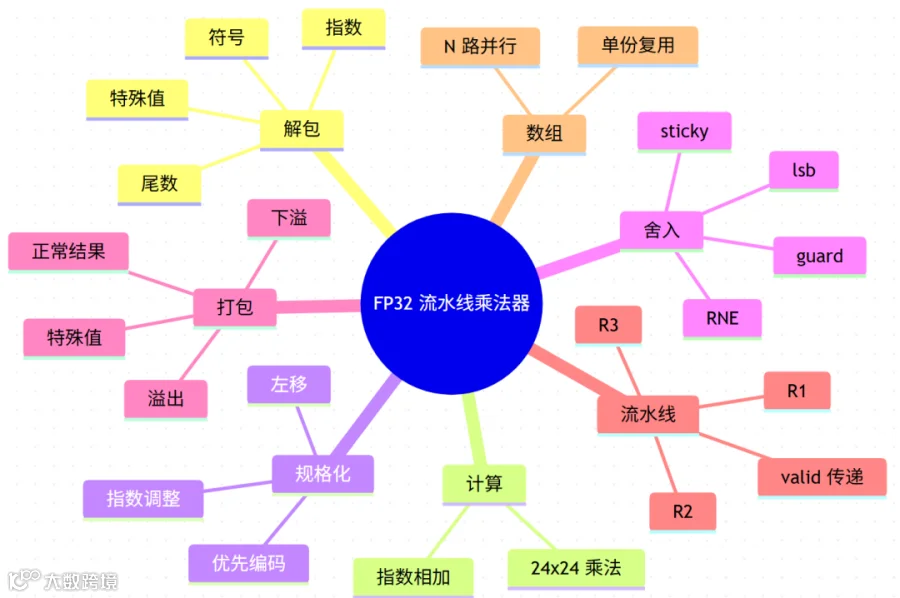

从一段解包代码开始，到三级流水线，再到数组接口，整个设计可以归纳成下面这张图：
核心要点：
🎯 到这里，一个从零开始的 FP32 流水线乘法器就完整了。每一段代码都对应一个具体的计算步骤，每一个寄存器都切出一条清晰的流水线边界。理解了这个设计，再去看更复杂的 FMA、双精度乘法、SIMD 乘法单元，思路都是一样的。
