组合逻辑在硬件里是并排的电路，信号像水流一样从输入流到输出。但在仿真器里，它却是另一番景象：没有物理延迟，没有门电路，只有事件队列和零时间的 delta 循环。这篇文章从最简单的组合逻辑出发，逐步解释仿真器如何并行求值、如何迭代收敛，以及依赖图作为一种加速技巧在其中扮演什么角色。
📌 本文讨论的是 SystemVerilog 仿真语义，不涉及具体算法实现。所有例子均为抽象的组合逻辑片段。
一、组合逻辑：算法串行，硬件并行
先看一个最简单的例子：
assign s = a + b;
assign y = s << 1;
从算法上看，这是两步串行：
-
• 先算 s = a + b -
• 再算 y = s << 1
第 2 步依赖第 1 步的结果。但在硬件里，这两个运算物理上并排存在，用导线连接：

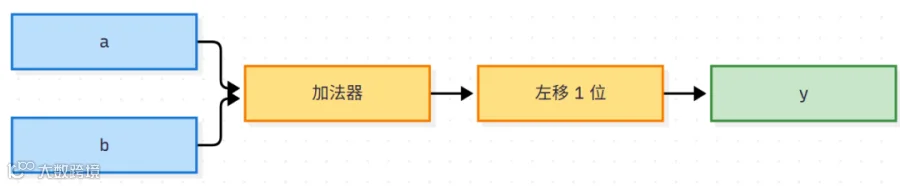

信号从 a,b 进去，经过加法器，再经过移位器，从 y 出来。要点如下：
-
• 没有时钟，不需要节拍； -
• 没有寄存器，不需要保存中间结果； -
• 一拍都不用，纯粹靠传播延迟。
这就是组合逻辑：算法上的串行步骤，在硬件上展开成空间并排的电路。
交换两句 assign 的顺序，结果完全一样：
wire [7:0] s;
wire [8:0] y;
assign y = s << 1;
assign s = a + b;
原因在于：
-
• assign是并发语句； -
• 仿真器按依赖关系求值，而不是按语句顺序； -
• 只要依赖关系无环，顺序无关。
二、仿真器不综合，它解释过程
综合工具会把 if/else 展开成 MUX，把 for 循环展开成并行逻辑，最终生成门级网表。但仿真器不这么做。
仿真器的目标是模拟语言语义，包括：
只要设计里出现任何一项，纯静态展开就不够了。通用仿真器不能假设用户只写纯组合网络，所以必须用统一的调度机制兜底。
三、并行求值：delta 内同时进行
仿真器是单线程程序，不能真正并行求值。但它用 delta 循环模拟并行行为：
在同一个 delta 内，所有 RHS 读旧值，LHS 在 NBA 区统一更新。效果上等价于并行求值。
关键是同一个 delta 内的多个信号更新：
assign x = a + b;
assign y = c + d;
assign z = e + f;
a 变化时，delta 1 里：
-
• x重新求值； -
• y不变（c, d没变）； -
• z不变（e, f没变）。

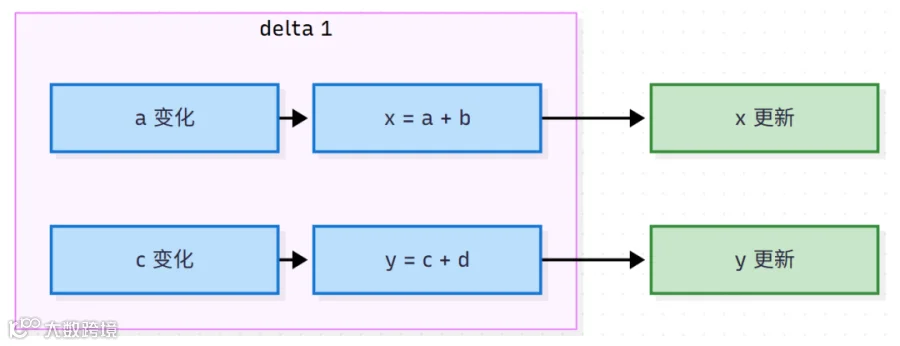

如果 a 和 c 同时变化，delta 1 里 x 和 y同时重新求值，互不影响。这就是并行求值。
同一个 delta 内，多个信号独立求值，互不依赖。这就是“并行”的体现。
四、NBA 的两阶段语义
always_ff @(posedge clk) begin
a <= b;
c <= d;
end
执行要点：
-

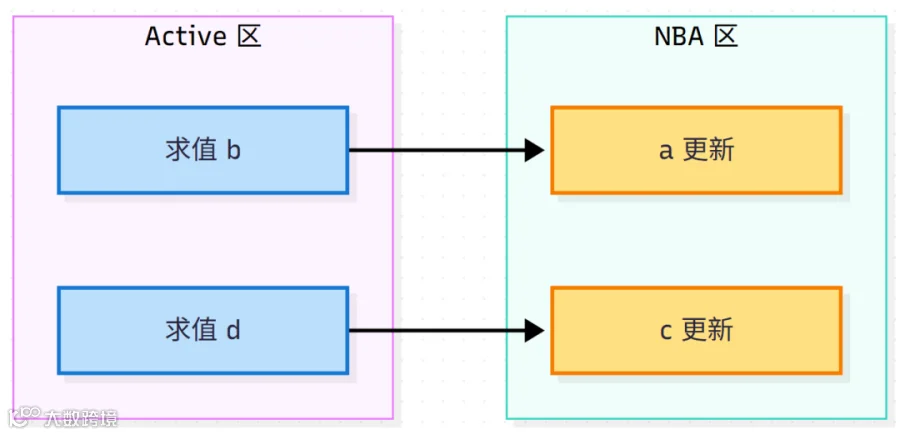

• a和c的 RHS 在 Active 区并行求值（读b, d的旧值）； -
• a和c的 LHS 在 NBA 区同时更新。
RHS 读旧值，LHS 在 NBA 区统一更新。 这就是为什么 NBA 能模拟“所有寄存器同时更新”。
五、收敛过程：迭代到稳定
并行求值只做一轮还不够，因为信号之间有依赖：
assign s1 = a + b;
assign s2 = s1 + c;
assign s3 = s2 + d;
迭代过程：
-
• delta 1： s1更新； -
• delta 2： s2更新（依赖 s1 的新值）； -
• delta 3： s3更新（依赖 s2 的新值）； -
• delta 4：没有新事件，收敛。
从图上看，可以把“下一轮迭代读上一轮结果”画成一条回边，表示迭代到不动点：
这条回边不是电路里的环，而是迭代求解的回边：每一轮 delta 用上一轮的输出作为输入，直到所有信号不再变化。
每一轮 delta 内部并行求值，轮与轮之间通过回边迭代，直到稳定。 迭代次数取决于信号传播的逻辑深度：
六、delta 循环的触发与退出
6.1 什么时候触发 delta 循环
只要一个信号在当前 delta 内被更新，而这个更新又触发了另一个进程或连续赋值重新求值，就会进入下一个 delta。
6.2 退出判据：队列为空
delta 循环的唯一退出判据是：
当前仿真时刻内，Active 队列和 NBA 队列都为空。
6.3 eval 的内部实现
仿真器的主循环伪代码：
while (仿真时间未结束) {
while (Active 队列非空 || NBA 队列非空) {
// 一个 delta
处理 Active 队列
处理 Inactive 队列
处理 NBA 队列
处理 Observed 队列
}
推进仿真时间到下一个事件
}
内层 while 就是 delta 循环。 它一直执行，直到所有队列为空。
七、与真实电路收敛的相似性
delta 循环和真实电路的信号收敛，在逻辑语义上高度相似：
关键区别：
-
• 时间消耗：delta 循环是零时间，真实电路是纳秒级； -
• 仿真时间：delta 循环不前进，真实电路持续前进； -
• 毛刺：delta 循环通常不可见，真实电路可见； -
• 传播速度：delta 循环无限快，真实电路受门延迟限制。
🎯 delta 循环是真实电路传播的“零时间抽象”。它不模拟延迟，但模拟顺序；不模拟毛刺，但模拟稳定值。两者最终稳定值一致，但时间模型不同。
八、有环时不收敛
assign a = b & c;
assign b = a | d;
执行过程：
事件队列永远非空，仿真器最后报：
Zero-delay loop detected
真实电路里，组合环也会振荡。 所以综合工具拒绝这种设计。
九、加速技巧：依赖图与拓扑排序
delta 循环是语义兜底，保证任何合法设计都能被正确仿真。但它的代价是：每个 delta 只推进一级逻辑，迭代次数等于逻辑深度。对于纯组合网络，这意味着仿真器做了大量“本可以一次性算完”的工作。
依赖图和拓扑排序就是针对这个代价的加速技巧。
9.1 加速的核心思路
9.2 纯组合网络：拓扑排序一次性求值
assign s1 = a + b;
assign s2 = s1 + c;
assign s3 = s2 + d;
assign y = s3 << 1;
构建依赖图：
拓扑排序：s1 → s2 → s3 → y。按这个顺序求值，一次算完，不需要 4 个 delta。
💡 *这就是依赖图加速的本质：用静态分析把“逐级迭代”变成“一次遍历”。*

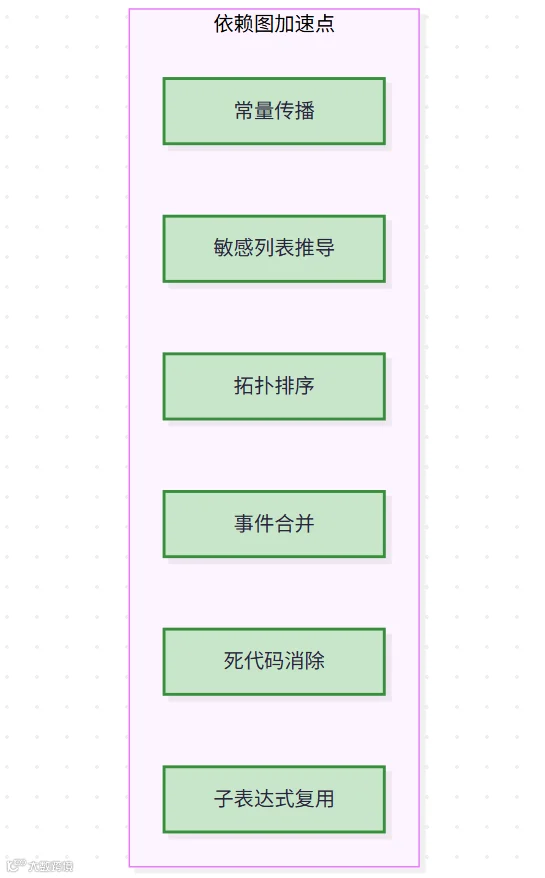

9.3 依赖图在仿真里的其他加速点
9.4 依赖图在综合/STA/形式验证中的核心地位
依赖图不仅是仿真加速技巧，在静态分析工具里它更是核心数据结构：
💡 在这些场合，依赖图不是“加速手段”，而是*唯一可行的方法。没有它，综合、STA、形式验证都做不了。*
9.5 加速的边界：为什么不能完全替代 delta 循环
依赖图加速有一个前提：依赖关系是静态可确定的。一旦涉及动态语义，这个前提就不成立：
以 if/else 为例：
always_comb begin
if (sel) y = a + b;
else y = c + d;
end

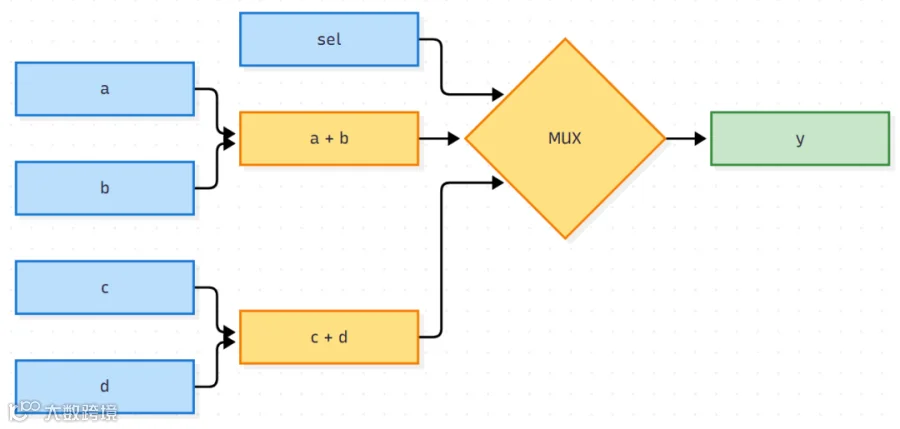

静态依赖可以保守画成 MUX：
这在综合里是正确的：综合工具确实会生成 MUX。但在仿真里，这丢失了两个信息：
-
• 运行时只执行一条分支，另一条分支的副作用（如 $display）不应该发生； -
• 敏感列表是动态的： sel=1时y只敏感于a,b,sel，不敏感于c,d。
所以仿真器不能把过程代码展开成 MUX，只能逐句解释执行，靠 delta 循环传播。
9.6 实际仿真器的混合策略
真实仿真器不是“要么依赖图，要么 delta 循环”，而是分层混合：
🎯 依赖图是*加速技巧，delta 循环是语义兜底。两者不是替代关系，而是分工关系：能静态确定的部分用图加速，不能静态确定的部分用事件迭代。通用仿真器选择“静态分析加速 + delta 循环兜底”，是为了同时兼顾性能和语义正确性。*
十、深度判定：理论可行，实际不用
理论上，可以根据依赖图的最长路径确定最大收敛步数：
无环 DAG 的最长路径有限，delta 次数 ≤ 路径长度。超过则必然有环。
但实际仿真器不这么做，原因在于：
实际工程倾向于“简单 + 通用 + 足够快”。 组合环检测通常用全局迭代上限，超过就报错。
十一、总结
🎯 组合逻辑仿真本质上是一个信号收敛过程：输入变化后，仿真器沿依赖关系逐级迭代求值，直到所有信号不再变化。概念上就是并行求值，然后迭代到稳定。从图上看，这个过程可以表示为一组前馈节点加上一条回边——每一轮迭代把上一轮的输出作为输入，直到到达不动点。
在这个基础上，依赖图和拓扑排序是一种加速技巧：对纯组合、无过程语义的网络，用静态排序把“逐级迭代”变成“一次遍历”；对敏感列表推导、常量传播、死代码消除，也能显著减少运行时工作。依赖图在综合、STA、形式验证里更是核心数据结构。
但加速有边界：动态控制流、NBA 两阶段语义、副作用顺序、
force/release、PLI 调用，都无法用静态图完整表达。所以通用仿真器选择“静态分析加速 + delta 循环兜底”：能静态确定的部分用图加速，不能静态确定的部分用事件迭代。两者分工，共同保证仿真器的性能和语义正确性**。delta 循环不是优化，而是语义正确性的最后一道防线。**
