本文聚焦于 GPU 集群中的 PCIe、NVLink、RoCE 与 InfiniBand。我们沿着一块数据从本地 GPU 显存到远端 GPU 显存的路径，看看四种互联各自负责哪一段，以及训练为什么仍会被通信拖慢。

一台装有 8 张 GPU 的服务器训练正常。扩展到两台服务器、16 张 GPU 后，单步计算时间缩短了，训练速度却远没有翻倍。

从日志看，部分 Rank（分布式训练中的独立进程，通常一个进程对应一张 GPU）已经完成反向计算，却还在等待 AllReduce；网卡标称 400 Gb/s，NCCL 实测带宽却低得多。偶尔一条链路出现波动，其他 GPU 也只能跟着等。

问题未必出在网卡本身。一次跨节点通信从 GPU 显存出发，要经过 GPU 互联或 PCIe、NIC/HCA 和交换网络，最后再沿远端服务器的设备路径进入目标 GPU。中间任何一段绕路、拥塞或降速，都会反映到训练时间里。

“

PCIe、NVLink、RoCE、InfiniBand 经常被放在一起比较，但是它们实际负责的是通信路径上的不同环节。PCIe 连接节点内的通用设备，NVLink/NVSwitch 扩大 GPU 的高速 Scale-up 域，RoCE 和 InfiniBand 负责跨节点 RDMA 通信。判断训练速度，得看完整路径、集合通信算法和最慢 Rank；只看某个端口的峰值，很难解释任务为什么慢。

如图 1 所示，GPU 数量翻倍后，计算时间虽然缩短，跨节点 AllReduce 和等待时间也进入了关键路径。

图1：GPU 数量翻倍后，计算段缩短，但跨节点 AllReduce 与慢 Rank 等待仍会限制整体 step time。

1 GPU 为什么要频繁通信

只用一张 GPU 训练时，前向和反向计算都在这张卡完成。训练扩展到多张 GPU 后，各张卡之间还要频繁交换梯度、参数分片和中间结果。于是，通信几乎出现在每一个训练 step 中。

以数据并行（DP）为例。每张 GPU 持有一份模型副本，读取不同的数据，各自完成前向和反向计算。等这一轮反向传播结束，各张卡还要汇总梯度，保证下一次参数更新保持一致。

这一步通常由 AllReduce 完成：先归约所有 Rank 的梯度，再把结果发回每一个 Rank。ZeRO、FSDP 和 MoE 采用了不同的切分方式，对应的通信操作也会变化：

NCCL^[2] 提供这些集合通信与点对点操作。数据并行、张量并行和 MoE 产生的流量各有特点：数据并行更看重持续带宽，张量并行更在意低时延和局部拓扑，MoE 的 All-to-All 则会考验二分带宽、拥塞控制和尾延迟。

在同步训练里，一个 step 什么时候结束，往往由最慢的 Rank 决定。 某条链路降速、GPU 与 NIC 跨 NUMA，或者一个节点偶尔变慢，其他 Rank 都可能在同步点等它。

NUMA（非一致性内存访问）会让不同 CPU、内存、GPU 和网卡之间的访问距离不同。GPU 若使用另一颗 CPU 下的网卡，数据路径可能更长，通信性能也会下降。

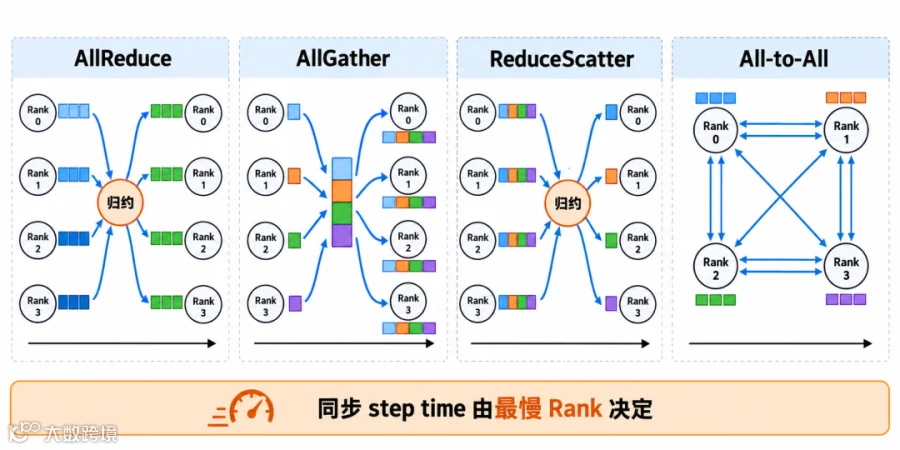

如图 2 所示，AllReduce、AllGather、ReduceScatter 和 All-to-All 的数据流向不同，对网络的压力也不一样。

图2：四种集合通信的数据流向不同，其中 All-to-All 会形成更密集的多对多流量；同步训练的 step time 受最慢 Rank 约束。

这些通信最终都要落到具体的硬件路径上。

同一节点内，两张 GPU 之间可能走 NVLink/NVSwitch，也可能走 PCIe P2P：

源 GPU HBM
    ↓
NVLink / NVSwitch
    或
PCIe P2P / PCIe Switch / Root Complex
    ↓
目标 GPU HBM

源 GPU HBM
    ↓
PCIe 或平台直接路径
    ↓
本地 NIC/HCA
    ↓
RoCE Ethernet Fabric 或 InfiniBand Fabric
    ↓
远端 NIC/HCA
    ↓
远端设备互联路径
    ↓
目标 GPU HBM

如图 3 所示，四种技术往往会同时出现在一条通信路径中。

RoCE 或 InfiniBand 负责跨节点传输时，数据仍要先经过 GPU 到网卡之间的设备路径；NVLink 加快了 Scale-up 域内的 GPU 通信，流量跨出这个域后仍要依靠节点间网络。

图3：GPU 显存之间的数据传输会经过节点内互联、NIC/HCA 与跨节点网络，Host Memory 可能成为额外的中转路径。

2 PCIe：设备都连上了，不代表路径都一样快

“

通俗理解：PCIe 把 CPU、GPU、NIC 和 NVMe 接入同一套 I/O 体系；即使跨节点使用 RoCE 或 InfiniBand，GPU 到网卡的这一段仍可能卡在 PCIe 拓扑上。

PCIe 是服务器里的通用设备互联。GPU、网卡、NVMe 盘和其他加速器，通常都通过 PCIe 接入 CPU 或 PCIe Switch。它不像 NVLink 那样专门围绕 GPU 高速通信设计，但覆盖面更广，也构成了大量 GPU 数据路径的基础。

一条 PCIe Link 由若干 Lane 组成，常见配置包括 x4、x8、x16。代际提高后，每条 Lane 的传输速率提升；Lane 数增加后，链路总能力也提高。

但 GT/s 表示每秒传输次数，不等于应用可直接获得的 GB/s。编码、协议头、流控和事务开销都会占用链路能力。PCIe 6.0 引入 64 GT/s、PAM4、FLIT、FEC 等机制，计算有效带宽时也要使用对应代际的编码方式。PCI-SIG 的 PCIe 6.0 说明^[3]给出了这些变化。

数据具体怎么走，还要看拓扑。

在双路 CPU 服务器里，GPU 0 和 NIC 0 可能挂在 CPU 0 下，GPU 7 与 NIC 1 则挂在 CPU 1 下。GPU 0 把数据发给 NIC 0，路径相对直接；如果它被分配去使用 NIC 1，数据可能跨越 CPU Socket 或更远的 Root Complex。

多块设备也可能共享同一个 PCIe Switch 上行。每个下行口看起来都有 x16，汇聚后却可能出现超卖。单设备压测正常，多张 GPU 同时访问 NIC 或存储时才发生争用，常见原因就在这里。

超卖是指多个设备的下行带宽总和超过共享上行带宽。单设备测试可能正常，多设备同时传输时则会争抢带宽。

如图 4 所示，双路 CPU、PCIe Switch、GPU 和 NIC 的挂载位置共同决定了短路径、绕行路径和共享上行。

图4：同侧 GPU-NIC 路径通常更短；跨 Socket 绕行和共享 PCIe 上行可能引入额外延迟与带宽竞争。

NVIDIA DCGM 的拓扑说明^[4]会区分 GPU 之间经过 NVLink、单个 PCIe Switch、多个 PCIe Switch、Host Bridge 还是 NUMA 互联。nvidia-smi topo -m 也能帮助确认 GPU、CPU 与 NIC 的相对位置。不过，拓扑标签只说明可能的路径，最终仍要通过 P2P、RDMA 和集合通信测试确认。

GPUDirect RDMA 也没有绕过 PCIe。 它允许第三方 PCIe 设备直接访问 GPU 显存，减少额外的 CPU Host Memory 中转和 CPU 参与，却不会让 GPU 与 NIC 之间凭空出现一条不受拓扑限制的新通道。

CUDA GPUDirect RDMA 文档^[5]专门讨论了 PCIe Peer Device、共享 Root Complex 等条件。GPU 与 NIC 不在合适的拓扑下，或者受到 ACS、IOMMU、BAR 映射和驱动配置影响，直接路径可能不可用，性能也可能低于预期。

服务器支持新一代 PCIe，只能说明平台具备相应的接口能力。设备实际运行在哪一代、链路宽度是多少、汇聚路径是否超卖，还要结合拓扑和实测判断。

3 NVLink 与 NVSwitch：把 GPU 放进更大的高速互联域

“

通俗理解：NVLink 为 GPU 提供高带宽、低时延互联，NVSwitch 再把多条 NVLink 组织成更大、更均衡的交换式 GPU Fabric。

PCIe 要连接各种设备，需要兼顾通用性。张量并行和高频 GPU 集合通信更在意 GPU 之间的带宽、时延和显存访问路径，NVLink 主要解决这类通信需求。

NVLink 属于 GPU 高速互联，不按普通 Ethernet 网络工作。它主要连接 GPU-GPU，也用于部分平台中的 CPU-GPU 高速通信。训练框架通过 NCCL 等软件使用这些链路，应用通常不需要按 IP 网络的方式操作它。

少量 GPU 可以通过点对点 NVLink 直连。GPU 数量增加后，如果仍靠每张卡逐一连接，链路数量、布线和拓扑都会迅速复杂化，不同 GPU 对之间的路径也可能不一致。

NVSwitch 的作用，是把多条 NVLink 组织成交换结构。 多张 GPU 接入 NVSwitch 后，可以形成更大的高带宽 GPU 域，并让更多 GPU 对拥有相对一致的通信路径。NVIDIA 对 NVSwitch 的说明^[6]也强调了它连接多个 GPU、形成高带宽 Fabric 的作用。

Tensor Parallel 尤其依赖这种紧密互联。一个 Transformer 层被切到多张 GPU 后，每层计算都可能触发 AllReduce 或 AllGather。跨出 NVLink 域进入较慢路径，单次差距会在大量网络层和训练 step 中不断累积。

NVLink 与 PCIe 通常同时存在。NVLink 负责 GPU 高速互联，CPU 访问设备、GPU 连接 NIC、NVMe 和控制面数据仍可能依赖 PCIe。判断一次通信会走多快，要看通信端点之间有没有 NVLink、NCCL 是否使用了这条路径，以及数据跨出 NVLink 域后还要经过哪些设备。

在过去大量 4 卡、8 卡服务器中，NVLink 主要承担节点内互联。到了新一代系统，它的范围已经扩展到机架级和特定的多节点域。

Hopper 架构^[7]中的第四代 NVLink，给出的口径是每 GPU 900 GB/s 双向聚合带宽。NVL72 组件说明^[8]则把第五代 NVLink、NVSwitch Tray 与 72 张 GPU 组织成机架级 NVLink Domain，每 GPU 最高双向聚合带宽达到 1800 GB/s。

这些数字描述的是特定代际、特定系统、每 GPU 的双向聚合能力，不能直接与单个 PCIe Lane、单向网卡端口或应用实测带宽排在一起。

NVLink Network 与 IMEX^[9]还把 GPU P2P 内存访问扩展到多个 OS Domain。NVLink 的定位是 GPU Scale-up Fabric；更大范围的 Scale-out 通信，仍常由 RoCE 或 InfiniBand 承担。

如图 5 所示，GPU 互联可以从 PCIe-only、点对点 NVLink，扩展到通过 NVSwitch 组织的大型 NVLink Domain。

图5：GPU 互联从 PCIe-only、点对点 NVLink，逐步扩展到 NVSwitch 组织的大型 NVLink Domain 和机架级 Scale-up。

4 RoCE：在 Ethernet 上承载 RDMA

“

通俗理解：RoCE 在 Ethernet 上承载 RDMA，让支持 RoCE 的 NIC 直接搬运已注册内存，减少 CPU 参与和传统网络软件栈开销。

RDMA（Remote Direct Memory Access，远程直接内存访问）允许一台机器的网络设备直接读写另一台机器已经注册的内存区域，减少 CPU 介入、内核协议栈处理和额外拷贝。RoCE 的全称是 RDMA over Converged Ethernet，它把 RDMA 语义带到了 Ethernet 网络上。

RoCE 运行在 Ethernet 之上，使用支持 RoCE 的 NIC、Ethernet 交换机和链路，也能复用一部分既有的 IP/Ethernet 布线、路由和自动化能力。要稳定承载大规模 GPU 通信，网络还需要针对队列、拥塞和流量突发进行配置。

RoCEv1 工作在二层，使用专用 EtherType，通常受二层网络范围限制。RoCEv2 把 RDMA 数据包封装进 UDP/IP，可以经过三层路由，常用 UDP 端口 4791。MLNX_OFED 的 RoCE 模式说明^[10]给出了两者的协议层差异。

在大规模数据中心里，RoCEv2 更适合配合 IP 路由、ECMP 和 Leaf-Spine 拓扑扩展。可路由解决的是数据包如何跨越更多网络设备，拥塞、乱序、队列积压和负载不均仍要单独处理。

GPU 集合通信会给网络带来不同于普通业务流量的压力：AllReduce 可能形成持续大流，All-to-All 让大量端点彼此发送，多个发送端同时指向一个接收端时还会出现 incast。交换机队列一旦积压，时延和尾部抖动会迅速放大。

高性能 RoCE 通常要端到端处理队列与优先级、ECN、端点拥塞控制、Buffer、Hash、ECMP、流量隔离和 Telemetry。某一个环节配置不一致，都可能在大规模通信中暴露出来。

PFC 可以在指定优先级的队列出现压力时暂停上游发送，减少丢包，但配置不当会造成暂停扩散和 Head-of-Line Blocking。RoCE 也存在结合 ECN、端点拥塞控制和重传能力的 lossy 设计，PFC 并非唯一方案。NVIDIA Cumulus 的 RoCE 文档^[11]分别讨论了 lossless 与 lossy 模式。

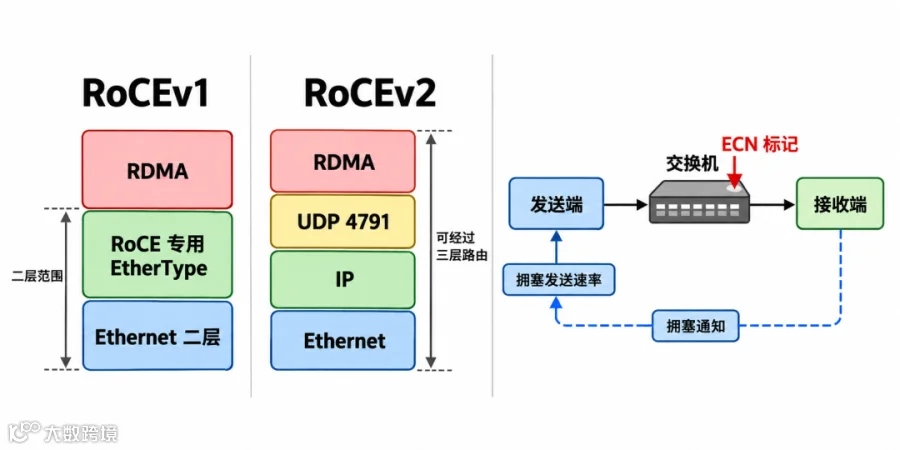

如图 6 所示，RoCEv1 与 RoCEv2 的封装方式不同，RoCEv2 的拥塞反馈还会经过交换机、接收端和发送端。

图6：RoCEv1 主要运行在二层范围内，RoCEv2 增加 IP/UDP 封装，并通过 ECN 标记和端点反馈完成拥塞控制。

RoCE 的优势在于可以融入成熟的 Ethernet 生态，前提是端点、交换机、QoS 和拥塞策略保持一致。链路显示 Up、端口没有明显丢包，只能说明基础连接正常，ECMP 是否均衡、All-to-All 有没有队列热点，还要看更细的网络计数和集合通信表现。

5 InfiniBand：围绕 RDMA 构建的一套完整 Fabric

“

通俗理解：InfiniBand 是独立的交换式互联架构，从 HCA、链路、交换机到 Fabric 管理，都围绕低时延、高吞吐和 RDMA 通信设计。

InfiniBand 与 RoCE 都能提供 RDMA，两者的协议体系、网络管理和运维方式并不相同。

InfiniBand 使用 HCA（Host Channel Adapter）连接主机，通过 InfiniBand Switch 组成点对点交换 Fabric。它从链路、传输、队列、可靠消息到管理面形成相对完整的体系。InfiniBand Trade Association 的介绍^[12]将其描述为交换式 Fabric，并涵盖远程 DMA、消息传递和多种服务类型。

HCA 是主机进入 Fabric 的接口，承担网络数据搬运和队列处理。应用或通信库通常通过 Verbs 一类接口创建 Queue Pair、注册内存，并发起 Send、Receive、RDMA Read 或 RDMA Write。NVIDIA RDMA 编程手册^[13]也展示了 InfiniBand 与 RoCE 在上层共享的 RDMA 编程抽象。

Subnet Manager 负责发现 Fabric、分配标识并计算或下发路径等管理工作。它采用的管理方式与 Ethernet/IP 环境不同，团队也需要掌握相应的 InfiniBand 运维和诊断工具。

如图 7 所示，HCA、InfiniBand 交换机和 Subnet Manager 共同组成了主机接入、数据转发和 Fabric 管理路径。


图7：InfiniBand Fabric 将 Verbs/RDMA 数据路径、Leaf-Spine 物理链路和 Subnet Manager 管理面组织在同一网络体系中。

具体产品还可能提供 Adaptive Routing、Telemetry 或网络内计算。评估方案时要分清：哪些属于 InfiniBand 标准，哪些是特定厂商或代际的能力，哪些功能已经在当前集群启用。产品手册列出的功能，只有在实际部署并启用后，才算当前集群具备的能力。

InfiniBand 的优势来自面向 HPC/AI 的软硬件设计、成熟的 RDMA 生态和相对完整的 Fabric 管理。这些能力可以提高通信效率和可管理性，却无法消除拥塞。

拓扑超卖、路由热点、链路降速、线缆误码、HCA 与 GPU 亲和性不合理，都会拖慢集合通信。端口标称 400 或 800 Gb/s，也不代表单个 GPU、任意 GPU 对或整项 AllReduce 都能持续获得等价的应用带宽。

即便采用 InfiniBand，团队仍要关注 Fabric 状态、端口计数、路由、拥塞、慢节点和 GPU-NIC 拓扑，只是管理模型和诊断工具与 RoCE 不同。

6 RoCE 与 InfiniBand：从协议到运维的差异

端口速率只能说明单条链路的理论能力。RoCE 与 InfiniBand 的差异还包括协议体系、路由与管理、拥塞处理、网络融合方式，以及团队需要承担的运维成本。

RoCE 可以复用 Ethernet 设备生态和 IP 网络经验，也更容易与现有网络体系结合。现有团队仍需要补上拥塞控制、队列和端到端调优能力，这些工作不会因为底层使用 Ethernet 而自动完成。

InfiniBand 围绕 RDMA 建立了较完整的 Fabric、HPC/AI 软件生态和统一管理方式。采用这套体系，也要承担独立网络、专用技能、备件和供应链成本。

计算总拥有成本时，还要把 GPU 空转算进去。一套采购价较低、却经常因拥塞和配置漂移让训练降速的网络，未必便宜；一套性能很强、但团队无法独立定位故障的专用网络，同样会拉长恢复时间。

实际选型离不开五个问题：

大型系统通常会组合使用这几种互联：一个 NVLink Domain 内由 NVLink/NVSwitch 承担 Scale-up，跨域通信再通过 RoCE 或 InfiniBand 完成 Scale-out。NVL72 网络架构^[14]同时包含这两类 Fabric。

7 GPUDirect RDMA 与 NCCL，怎样把路径串起来

硬件链路准备好后，训练框架还需要 NCCL 把这些路径组织成具体的集合通信。

没有合适的直接数据路径时，跨节点通信可能先把 GPU 数据复制到 CPU Host Memory，再交给 NIC；远端再做一次反方向的搬运：

GPU Memory → CPU Host Memory → NIC → Network
           → Remote Host Memory → Remote GPU Memory

在硬件、拓扑、驱动和内存注册条件满足时，GPUDirect RDMA 允许 NIC/HCA 直接访问 GPU 显存：

GPU Memory → GPU/NIC PCIe Peer Path → NIC/HCA
           → RoCE 或 InfiniBand
           → Remote NIC/HCA → Remote GPU Memory

这减少了 Host Memory bounce buffer，通常也能降低 CPU 负担、额外拷贝和时延。但数据仍要经过 GPU 到 NIC 的设备互联、跨节点网络和远端对称路径。nvidia-peermem 或其他 peer-memory 机制、IOMMU/ACS 设置和设备 BAR 映射，都可能影响结果。

训练框架调用 AllReduce 后，具体的数据分块和传输路径会交给 NCCL。NCCL 识别 GPU、NVLink/NVSwitch、PCIe、共享内存和网络 Transport，再结合拓扑与消息规模组织通信算法。

以 Ring AllReduce 为例，数据被切成多个块，沿环形路径执行 ReduceScatter，再继续 AllGather。它能让各 Rank 持续收发，较充分地使用链路带宽，但需要多个通信步骤。Tree 可以减少步骤，在小消息或较大规模下可能更有优势。实际选择还会受到 NCCL 版本、通道数、网络插件和物理拓扑影响。

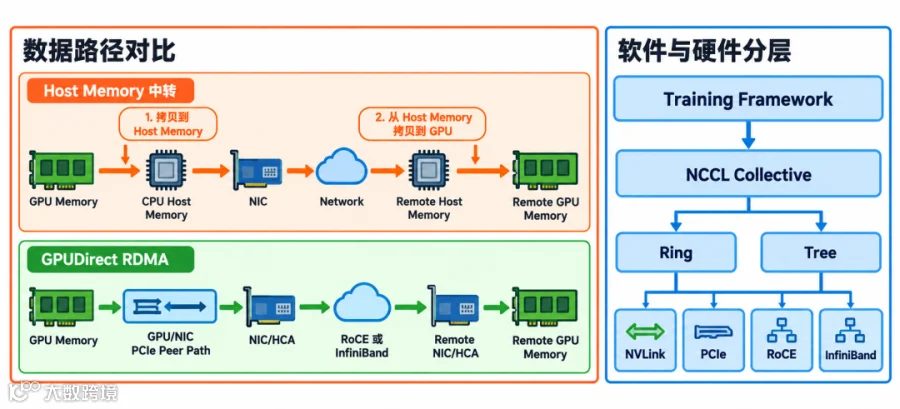

如图 8 所示，GPUDirect RDMA 解决的是内存中转路径，NCCL 则在这些硬件路径上组织集合通信。

图8：GPUDirect RDMA 减少 Host Memory 中转，NCCL 则在底层互联路径上组织 Ring、Tree 等集合通信算法。

实际测试中，经常会看到两种落差：

网络联通、P2P/RDMA 带宽、Collective 带宽和训练 step time 分别回答不同的问题，不能互相替代。

8 带宽数字要结合工作负载看

GPU 集群资料中的带宽数字，常常采用不同的单位、方向和统计范围。放在一起比较前，需要先确认以下五项信息：

一张 400 Gb/s 网卡，理论线速可以粗略换算成 50 GB/s，但这不是单 GPU 的保证带宽。多张 GPU 可能共享网卡，协议要占用带宽，PCIe 上行可能超卖，交换网络还可能拥塞。NCCL 的 Algorithm Bandwidth 和 Bus Bandwidth 也有各自定义，不能直接等同于端口线速。

All-to-All 还要关注 Bisection Bandwidth（二分带宽）。单端口很快，如果跨越拓扑中部时的可用总带宽不足，大量端点同时互发仍会形成瓶颈。

比较网络时，先统一单位、方向和聚合范围，再检查拓扑与超卖，随后依次测试 P2P/RDMA、Collective 和真实训练。链路状态正常只是起点。

网络需求还会随并行方式变化：

如图 9 所示，不同并行方式会把通信压力放在不同位置：TP 更依赖 Scale-up 域，DP 和 EP 则更容易把流量带到节点间网络。

图9：TP 更依赖 NVLink Domain 内的高速通信，DP 需要跨节点同步，PP 传递阶段间激活与梯度，EP 则容易产生密集的 All-to-All 流量。

分布式推理还会带来新的流量形态，例如 Prefill/Decode 分离中的 KV Cache 传输。它更关注时延、流控和请求生命周期，不能直接套用训练 AllReduce 的结论。

9 网络慢，从哪一层开始查

AllReduce 变慢时，直接修改 NCCL 参数，很容易把多个问题混在一起。更稳妥的顺序是：设备健康、拓扑、RDMA、Collective、真实训练。

第一层：检查物理链路和设备。

链路显示 Up，只说明设备已经连通。偶发误码和自动降速，可能要到高压流量下才会暴露。

第二层：核对 GPU、NIC 与 NUMA 拓扑。

如果性能下降总是跟着某一组 GPU-NIC 组合移动，问题多半出在拓扑或亲和性，不必一开始就怀疑整个 Fabric。

第三层：建立 P2P 与 RDMA 基线。

先测 GPU P2P，再测主机或 GPU 内存上的 RDMA Read、Write、Send。RoCE 环境要同时观察 ECN、CNP、PFC、丢包、重传、Buffer 和队列；InfiniBand 环境则要看端口计数、路由、拥塞和慢链路。

GPUDirect RDMA 是否真正启用，也要从日志和实测结果确认。配置文件中写了 RDMA、驱动已经加载，实际数据仍有可能退回 Host Memory 中转。

第四层：验证 Collective 的实际路径。

使用 nccl-tests 分别测试 AllReduce、AllGather、ReduceScatter 和 All-to-All，并扫描不同消息规模。结合 NCCL 日志确认它选择了哪个网络接口、Transport 和拓扑路径。

小消息慢而大消息正常，问题可能更偏向时延、软件启动和路径建立；大消息带宽上不去，要继续检查共享上行、拥塞和算法映射。AllReduce 正常、All-to-All 异常，则更应关注二分带宽、Hash 和突发流量。

第五层：回到真实训练。

观察哪个 Collective 占用时间最多、慢 Rank 是否固定、通信与计算是否重叠，也要排除 DataLoader、检查点和 CPU 抖动伪装成网络等待。扩展到更多节点后，新增通信量本来就可能抵消一部分计算收益。

排查时，需要区分这几个结果：

链路满速
  ≠ P2P/RDMA 满速
  ≠ Collective 满速
  ≠ 真实训练扩展效率高

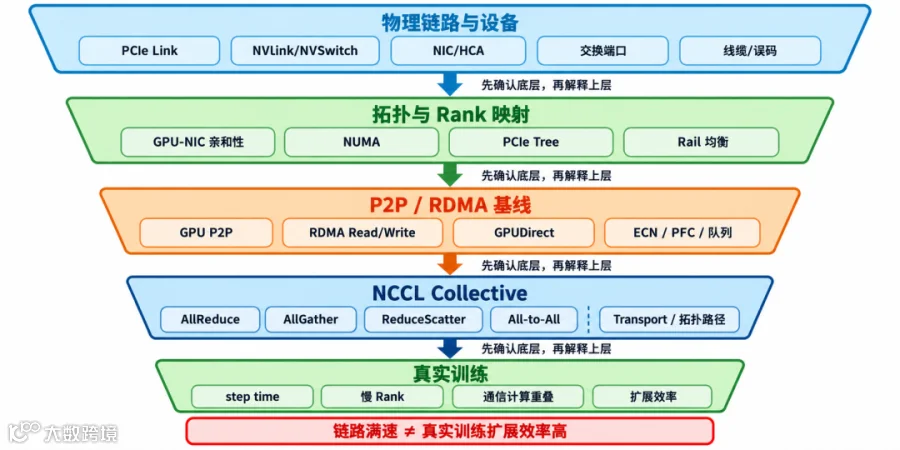

如图 10 所示，这套排查顺序从物理链路开始，逐层进入拓扑、RDMA、NCCL Collective 和真实训练。

图10：通信排障应从物理链路逐层检查到拓扑、RDMA、NCCL Collective，最后回到真实训练 step time。

最后：网络是一条完整路径

回到开头那项从 8 张 GPU 扩展到 16 张 GPU 的训练任务。

只看服务器数量，很容易把问题归结为“新加的 8 张卡没有发挥作用”；盯着网卡，又会把问题缩小成“400 Gb/s 没跑满”。沿着完整数据路径检查，限制可能出现在多个位置：GPU 到 NIC 跨了 NUMA，Tensor Parallel Rank 被拆出 NVLink 域，RoCE 队列在突发流量下形成热点，或者 NCCL 选择的 Rail 与物理拓扑不匹配。

四种技术各自对应一段路径：

PCIe：节点内通用 I/O 路径
NVLink/NVSwitch：GPU Scale-up Fabric
RoCE：Ethernet 上的 RDMA Scale-out
InfiniBand：独立、完整的 RDMA Fabric

真实通信会把这些链路串在一起：

GPU HBM → NVLink/PCIe → NIC/HCA
         → RoCE 或 InfiniBand
         → 远端 NIC/HCA → PCIe/NVLink → 远端 GPU HBM

评估 GPU 集群网络，要看高频通信是否留在合适的 Scale-up 域，跨节点数据是否经过较短的 GPU-NIC 路径，Fabric 在突发和满载时是否稳定，以及 NCCL 能否把硬件能力转化成实际 Collective 性能。

这些条件同时满足，新增 GPU 才能稳定缩短训练时间。否则，扩容带来的可能只是更多 GPU 一起等待。
