AI服务器交换板面临337G高速传输挑战，原有PPO及碳氢树脂M9材料已无法满足需求。PTFE（聚四氟乙烯）作为低损耗材料被引入，但受限于其热膨胀系数大、无布结构加工难等特性，当前PCB加工良率仅在10%至30%之间。材料升级的门槛已从单一电性指标扩展至热稳定性、加工良率及供应链认证等多维度考量。
随着AI算力需求的激增，交换板成为高速信号传输的瓶颈环节。福邦投顾对Rubin Ultra路线的推演显示，预计2028年放量的VR300版本中，NVSwitch Tray层数将从22层增至32层，板材方案由M8组合演进为M9加PTFE。在337G传输速率下，传统材料已难以支撑链路损耗要求。
01 交换板率先导入PTFE材料

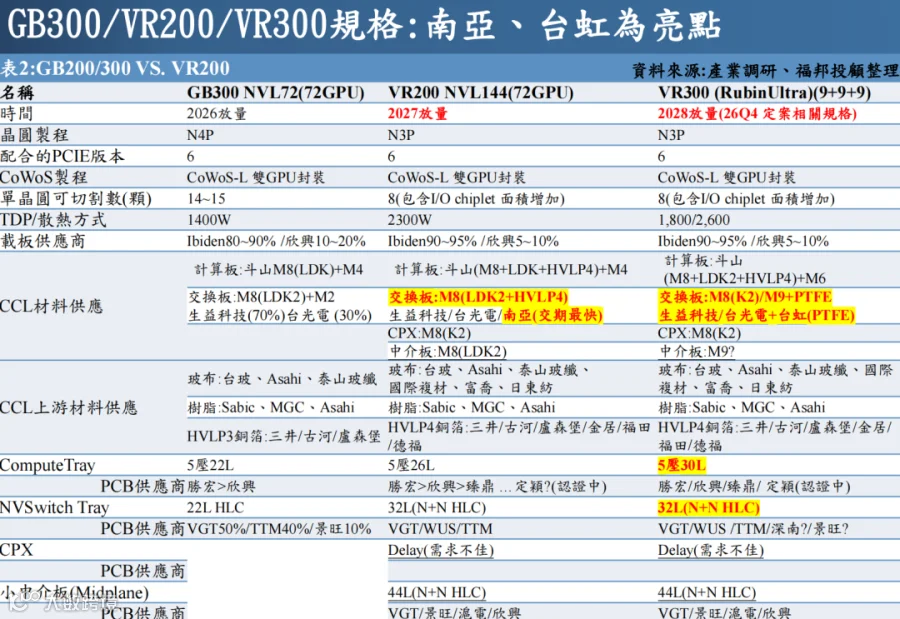

从GB300、VR200到VR300，计算板层数由22层升至30层，NVSwitch Tray则由22层增至32层。在VR300方案中，计算板仍以M8为主，而交换板开始采用M8(K2)/M9+PTFE的组合。由于高速信号需穿越更长且复杂的布线路径，材料损耗成为首要约束条件。
VR300交换板材料升级至M9加PTFE组合，层数同步增加至32层，以应对更高频段信号传输需求。
PTFE树脂在10GHz频率下的介电常数（Dk）约为2.1，介质损耗因子（Df）约为0.0002。Dk决定信号传播速度，Df反映传输能量损耗，数值越低越适宜高速连接。相比之下，普通LowDK电子布的Df约为0.002至0.003，会显著削弱PTFE的低损耗优势。
337G速率将这一差异转化为工程难题。目前，混压PTFE被应用于Switch Tray以初步解决损耗问题，而纯PTFE则规划用于正交背板，旨在突破更极限的传输区域。
02 无布结构平衡电性与尺寸稳定
电子布虽能提升PCB尺寸稳定性，但其Dk和Df高于PTFE。若在PTFE中保留电子布，信号损耗将反弹；若完全去除电子布，则面临热膨胀失控风险。PTFE树脂的热膨胀系数（CTE）高达100至200ppm/°C以上，受热后易产生尺寸变化。
对于搭载CPU、GPU或ASIC的计算板、主板及部分Switch Board，仍需保留电子布以确保尺寸稳定性。仅承担信号传输且不直接放置芯片的板层，更适合采用无布PTFE与无布胶片。在此类结构中，通过添加球形硅微粉来抑制热膨胀。
无布PTFE方案实现了更低损耗，但带芯片板层仍保留电子布；球形硅微粉成为无布结构控制热膨胀的关键材料。
03 三种材料堆叠路线的良率困境
当前PTFE方案主要呈现三种材料堆叠形态，各自在电性、加工性和良率上有所侧重：
- 无布PTFE CCL + 有布CH PP：电性优于M10碳氢树脂，加工性最佳，列为备选方案，PCB加工良率约30%。
- 无布PTFE CCL + 无布CH PP：供应链积极测试中的方案，良率介于10%至30%。
- 无布PTFE CCL + 无布PTFE PP：电性最优，被视为最终目标，但加工难度最大，良率同样维持在10%至30%。
此外，PTFE CCL需经过FCCL制程，生益科技采用涂布加热压工艺，台虹采用热压法。由于材料堆叠和制程差异，各方案良率无法直接横向对比。
电性越接近纯PTFE，加工难度越大；现阶段无布PTFE相关方案的PCB加工良率普遍较低，仅在10%至30%区间。
04 层间连接工艺革新：铜浆烧结替代背钻
传统高多层板依赖背钻技术处理层间信号连接。随着PTFE进入更高层数的板件，背钻精度控制难度剧增。业界提出的替代路线是铜浆烧结工艺：先在盲孔、埋孔间形成Z轴连接，再利用铜与铜的烧结网络缩短信号路径。
该工艺要求板厂同时具备烧结制程和大板制造能力。PTFE的应用将技术挑战延伸至钻孔、层压及层间连接等全制程环节。
铜浆烧结成为高多层板层间连接的新选择，以克服传统背钻工艺在PTFE材料上的精度限制。

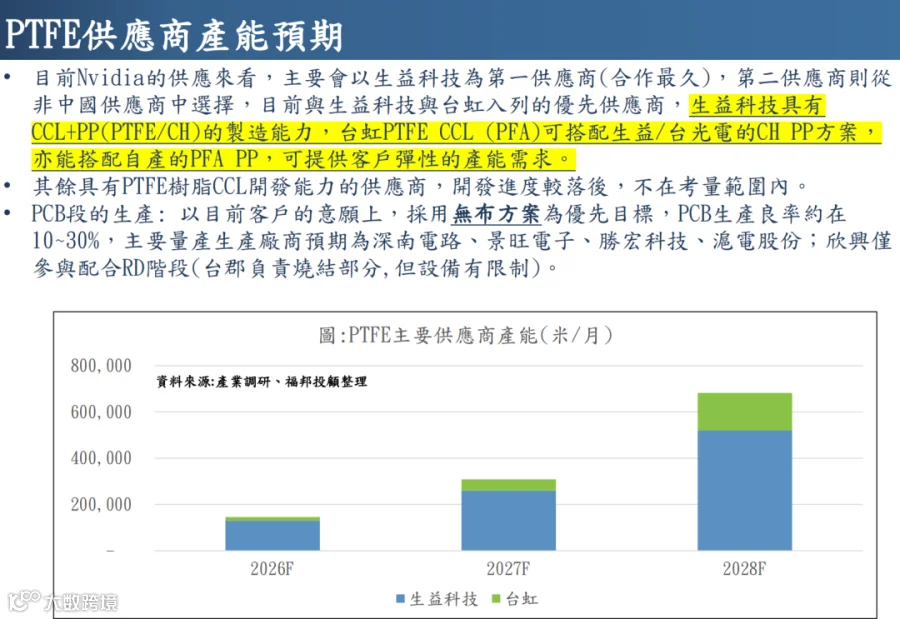

目前PTFE供给集中于少数早期开发厂商。依据供应链判断，生益科技与台虹进入优先供货名单，其他具备PTFE树脂CCL开发能力的厂商进度相对滞后。受制于10%至30%的板端良率，实际可用产出有限。
需求测算显示，单张Switch Tray的PTFE原始用量为3米；在30%良率假设下，实际用料推升至10米。良率的微小改善将直接影响材料消耗与板厂成本。
尽管PTFE产能正在扩充，但优先供应体系及较低的板端良率仍制约着有效产出。
结语：低损耗材料决定量产可行性
PTFE因高速交换板的低损耗需求而登上舞台，其导入速度取决于无布结构的热膨胀控制、板厂良率稳定性以及层间连接工艺的成熟度。
基于VR300机柜数量、18层Switch Tray、混压结构及30%良率等假设，测算显示2027年和2028年PTFE月均用量分别为26.25万米和63万米。需注意，此为理论测算而非实际订单，其核心提示在于：PTFE路线必须跨越材料性能、加工良率和供应认证三道关口。
VR300的PTFE需求测算以30%良率为前提，预计2027年至2028年月均用量将由26.25万米攀升至63万米。
