1. 引言
在道路交通标志设计中，单柱双面牌结构广泛应用于高速公路中央分隔带、人行横道位置以及旅游区双向指引等场景，需要同时向正反两个方向驾驶员清晰传递信息。
纬地交通工程辅助设计系统作为行业内的专业解决方案，始终致力于通过技术创新，简化设计流程，提升工程师的工作效率。继成功推出BIM交互设计功能后，纬地标志结构设计V5.0版本持续迭代优化，新增了 “单柱双面牌结构多种版面组合设计” 功能，进一步完善了标志结构设计的场景覆盖能力。

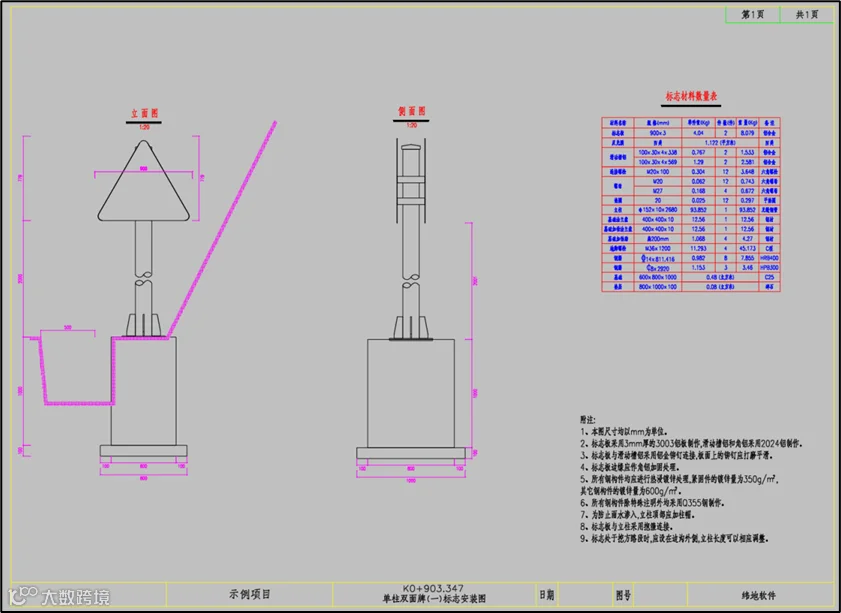

图1 标志结构设计图
当工程师们在标志参数对话框中调整版面组合方式的瞬间，系统会智能识别工程师们的设计意图，实时驱动标志结构模型，并自动刷新生成新的安装图与结构图。无论是设置多版面正反相同，还是配置正反不同的版面组合，设计图纸都将随参数修改同步更新，让工程师们能随时预览最终效果，实现真正的“所见即所得”。
下面，我们将为工程师们详细演示单柱双面牌结构版面组合设计相关新增功能的操作流程。
2. 新增功能详解
2.1 多版面正反相同设计
该功能专为单柱双面牌结构的多版面相同设计开发，可自动完成标志版面正反一致的快速设计，并支持多版面同时设置，自动完成相关图纸绘制与工程量统计。
具体操作流程如下：
首先，在标志菜单栏下添加单柱双面牌结构；随后添加标志版面，调出标志参数对话框并切换到“版面位置”选项，如图2所示，勾选“正反版面相同”。
图2 标志参数设置对话框
然后，点选确定后，输出并浏览标志结构设计图，即可查看单柱双面版结构的版面细节以及工程数量表，如图3所示。

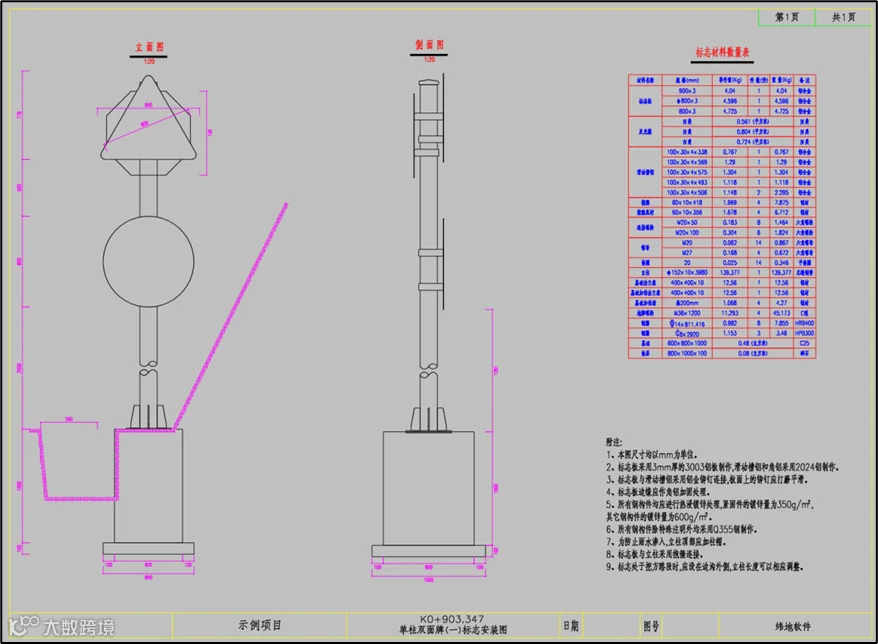

图3 单柱双面版正反相同结构安装图
最后，再次添加标志版面，系统会自动绘制单柱多面版正反相同结构，并自动统计其工程数量，如图4所示。
图4 单柱多面版正反相同结构安装图
通过以上很简单的三步操作，即可完成单柱多个版面的设计，其详细操作过程，请浏览如下视频演示。
2.2多版面正反不同设计
系统也考虑到了单柱正反面的版面数量和内容都不一样的情况，实现了单柱双面牌结构多版面正反不同的组合设计，用户可根据实际需求灵活配置正面与反面的版面数量及内容，系统自动生成差异化版面的结构图纸。
操作方法同样很简单，具体操作流程为：
首先添加多个标志版面，调出标志参数对话框并切换到“版面位置”选项，取消勾选“正反版面相同”，如图5所示。

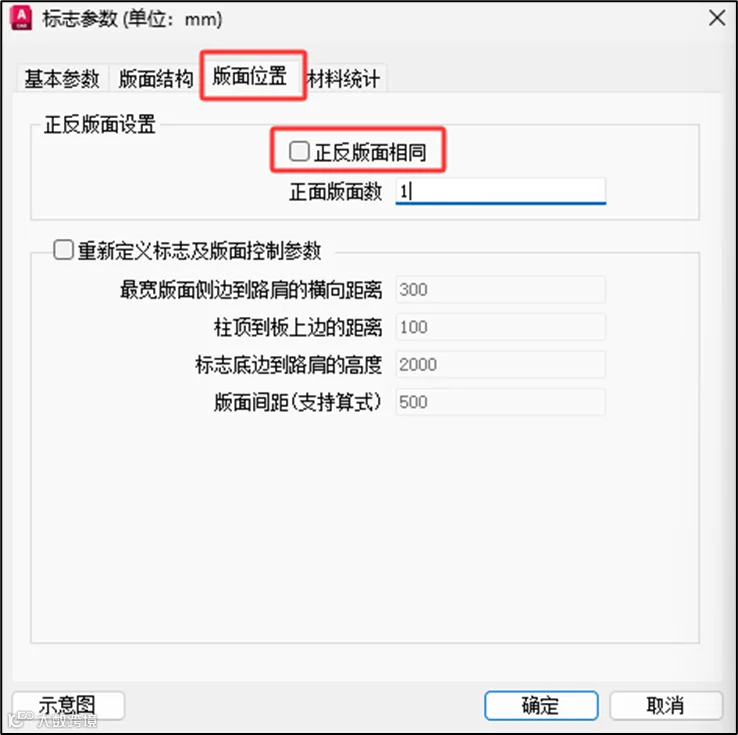

图5 正反版面相同设置
然后，根据设计需要，给定正面版面数量（例如正面设置1个版面，反面设置2个版面），系统将自动识别并匹配正反面的差异化内容。
最后，输出并浏览标志结构设计图，即可查看单柱不同多面版结构的各版面朝向标注以及对应的工程数量统计，如图6所示。

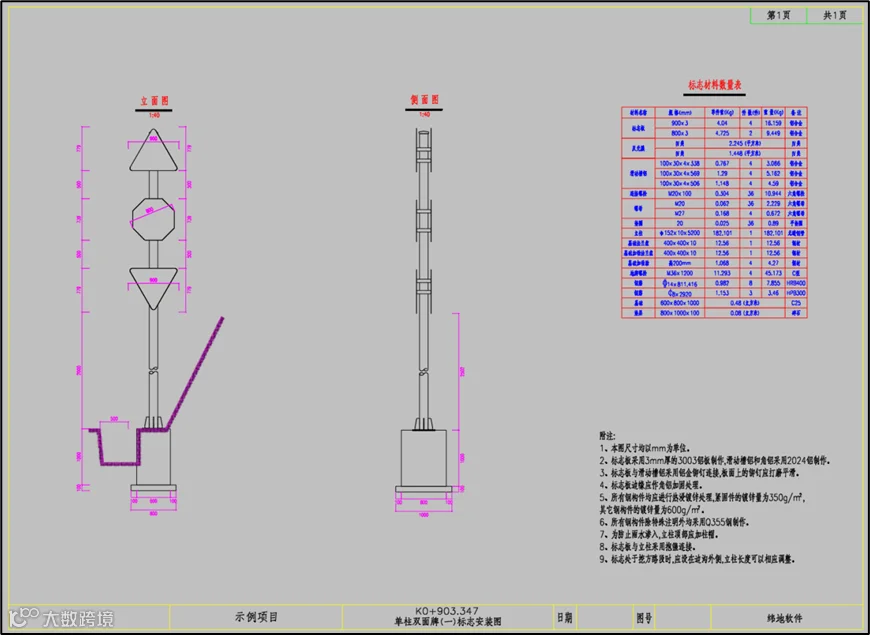

图6 单柱多面版正反不同结构安装图
详细操作过程，请浏览如下视频演示。
3. 小结
通过合理使用纬地交通工程辅助设计系统新增的单柱双面牌结构多版面正反相同设计与正反不同设计功能，工程师们能够高效完成标志结构的精细化设计与图纸自动出图，有效减少了手动调整版面、核对正反关系以及工程量统计的工作。这两个功能的实现，让单柱双面牌结构从参数设置到图纸生成形成完整流程，大幅度提高了交通标志设计的效率。
“寓精于简，不断创新”是纬地软件一直秉持的研发理念。欢迎各行业用户朋友，继续向我们反馈软件应用过程中各类的问题和建议！
纬地软件技术支持部
微信公众号：纬地软件
官方技术支持网站：www.hintcad.cn
电话：029-88450051/52/53
2026年10月16日
