导读：ArcherSim NX 功能高光 | Mesh Split：集成三大网格能力，告别频繁切换，高效优化三角网格
在有限元前处理工作中，三角形单元的占比控制与位置优化，直接决定网格质量与计算精度。为了将零散三角单元合并为四边形、规避孔洞 / 边缘等计算敏感区域，工程师常常需要在网格分割、边交换、单元合并等功能间来回跳转，操作琐碎且容易打断优化思路。
ArcherSim NX 中的Mesh Split，早已不止是字面意义上的 “网格分割工具”。它通过深度集成 Swap 边交换与 Join 单元合并能力，用一套连贯的操作逻辑，破解了三角网格优化中频繁切换功能的痛点。

一、基础底色：精准可控的网格分割

作为功能的核心基底，Mesh Split 的原生分割逻辑清晰、操作直接。打开功能界面，核心选项均围绕分割逻辑展开，界面简洁无冗余。
图 1：Mesh Split 功能界面
基础分割覆盖两类核心场景，操作均通过鼠标左键完成：
边中点分割：选中四边形或三角形单元的边，点击左键即可沿边中点完成分割；
对角线分割：选中四边形的一对对顶节点，点击左键即可沿对角线拆分单元。
图 2：基础的 Split 对网格的作用
简单直观的基础操作，为后续复杂的网格优化提供了稳定的底层支撑。

二、现实困境：单功能模式的优化局限

在实际工程应用中，Mesh Split 更高频的使命是配合三角形网格调整。而传统的单功能独立模式，存在两个难以回避的短板：

1. 平移能力的先天不足

平移三角网格是经典的网格优化手法：通过移动三角边，让两个对向的三角单元合并为四边形，既降低三角单元占比，又能让三角网格远离边缘、孔洞等计算敏感区域，提升求解可靠性。
但单独功能的能力边界非常清晰：
Split 本身只有 “分割” 属性，不具备单元移动能力；
具备移动属性的 Swap 功能，仅支持单一方向的边平移，无法实现上下等多方向调整，适用场景十分受限。
图 3：Swap 功能的局限
上图展示了原本构成三角形的标红边，通过 Swap 功能向左侧移动 2 格的结果，但该功能无法支持三角形的上下移动。

2. 功能切换的效率损耗

要完成一次完整的三角单元平移 + 合并，需要依次调用 Split、Swap、Join 三个功能，频繁切换面板不仅拖慢操作节奏，还会不断打断工程师对网格质量的专注度，把大量精力消耗在工具操作而非质量优化上。

三、核心突破：三大功能集成，一套操作全流程

ArcherSim NX 的解法，是将 Swap 与 Join 能力深度集成进 Mesh Split 中，通过鼠标按键做逻辑区分，既保留 Split 功能的独立性，又实现了全流程操作的连贯性。

操作逻辑：按键区分，智能匹配

整个功能只用鼠标左右键即可完成全部操作，无需额外切换功能面板：
鼠标左键 = 原生 Split 分割：所有基础分割操作保持不变，功能边界清晰，学习零成本；
鼠标右键 = 智能集成功能：软件根据操作对象自动匹配对应能力，无操作误判：
点击四边形与三角形的共享边 → 触发 Swap 功能，实现三角边定向平移；
点击四边形内部的对角线 → 触发 Join 功能，一键将两个相邻三角单元合并为四边形。
通过「Swap + Split」的组合操作，即可突破单一功能的方向限制，实现三角形的多方向移动。

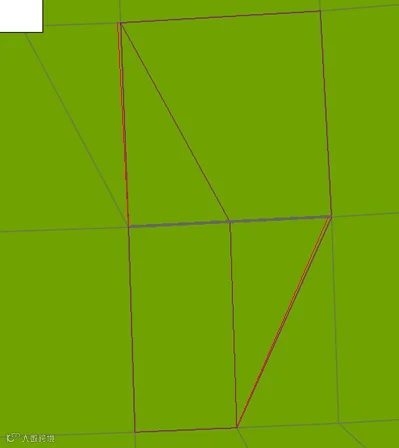

图 4：在 Swap 操作的基础上 Split，实现三角形的向上移动
此时会生成一处可优化的冗余结构：两个相邻的三角形单元，本可由单个四边形替代，这也是网格生成阶段需要极力避免的问题。这时只需通过右键触发 Join 功能，即可消除四边形内部的 “对角线”，将两个三角单元合并为一个四边形单元。
图 5：用 Join 消除对角线后的结果

完整优化流：连贯操作不中断

以三角网格平移 + 消隐优化为例，全程无需离开 Mesh Split 界面：
  1. 左键与右键配合，通过「Split 分割 + Swap 交换」实现三角单元的多方向移动；
  2. 右键点击冗余对角线，通过 Join 直接合并相邻三角单元为四边形，消除多余网格；
  3. 整片区域调整完成后，统一调用 Smooth 功能，一键优化局部网格排布质量。
图 6：单次 Split-Edge 的结果
完成所有同类调整后，目标区域的三角形单元被精准消除，仅需最后调用 Smooth 功能，即可完成整体网格质量优化。
图 7：完全消除三角形单元，调用 Smooth 之前的局部

四、价值总结：不止于功能叠加，更在于效率回归

Mesh Split 的集成化设计，本质是对前处理工作流的精简与提效：
操作效率大幅提升：三大核心网格编辑能力合而为一，大幅削减功能切换的时间成本；
学习与使用成本极低：左右键区分操作，场景自动识别，无需记忆复杂指令；
网格质量更易把控：工程师专注于网格调整本身，更易精准控制三角单元占比，提升整体网格质量。
对于高频处理网格优化的 CAE 从业者来说，这不是简单的功能堆砌，而是让前处理工作回归本质 —— 把精力还给工程问题，把时间留给质量优化。
更多 ArcherSimNX 核心功能，敬请持续关注。
