openTPU 是一套完整的 TPU 风格 加速器 RTL 与验证工程。它既包含可综合的切片、MXU、VPU、TMEM、DMA、量化器和集合通信单元，也包含板级 PCIe/DDR 适配、AXI-Lite 控制寄存器、技术无关存储单元，以及大量用于一致性验证的 testbench。本文按“架构—数据流—模块—板级—实验”的顺序，整理这份代码库的主要设计。

0. 写给深度学习工程师的硬件入门 🧑‍🏫

这一节先解释 TPU 风格加速器 和 切片，再给出 全局架构、执行流程 和 运行状态机。如果你有深度学习背景，但没有写过 RTL，这一节就是为你准备的。

0.1 什么是 TPU 风格的加速器 🧠

如果你训练过神经网络，你大概率用过 GPU。GPU 的特点是“通用并行”：它有几千个线程，每个线程可以做任意浮点运算，靠大量线程隐藏内存延迟。TPU（Tensor Processing Unit）是 Google 为神经网络专门设计的加速器，它的思路和 GPU 很不一样。

TPU 风格加速器的核心思路是：把神经网络的主要计算——矩阵乘——做成一个巨大的、固定的硬件数据通路，让数据像流水一样穿过它。

这个“巨大的固定数据通路”就是 systolic 阵列（脉动阵列）。你可以把它想象成一条流水线：权重和激活从两端进入，经过一连串的乘加单元，最后从另一端流出结果。因为数据通路是固定的，所以它不需要像 GPU 那样为每条指令取指、译码、调度，能效高得多。

• • 权重流从左侧进入，激活流从上方进入，每个乘加单元只做一次乘加。
• • 部分和沿阵列向右传递，形成“脉动”效果。
• • 结果从右侧流出，进入下一个阶段。
• • 权重和激活的复用次数决定了它们在片上的驻留时间。

理解 TPU 风格加速器的关键，是把“计算”和“搬运”分开看：计算单元负责算，DMA 负责搬，存储单元负责存。一个好的设计，就是让计算单元不饿着、搬运单元不闲着。

0.2 什么是切片 🧩

在 openTPU 中，切片（Slice，otpu_slice.sv）是独立执行一个程序的最小计算单元。它不是一个单纯的算术单元，而是一个完整的小型处理器。

一个切片 = 一个序列器 + 一个 DMA + 一个 MXU + 一个量化器 + 一个 VPU + 一个 TMEM + 一个 ACT RAM。

你可以把切片类比成一个“小 CPU”：

每个切片具备以下特征：

• • 独立的指令流：切片内部有 otpu_seq，从 IMEM 取指、译码、分发，不需要外部每个周期干预。
• • 独立的本地存储：TMEM 是 fp32 scratchpad，ACT RAM 存放 MXU 的 stationary operand，IMEM 存放程序。
• • 独立的 DRAM 端口：切片通过 otpu_native_dram 访问两个 DDR 通道，地址空间由切片自己管理。
• • 独立的运行状态：halted、error、wait_to、icount 都是每切片一份，多切片时由顶层合并。
• • 可与其他切片协作：通过 otpu_coll 参与 BAR 和 GATHER，实现跨切片同步与数据广播。

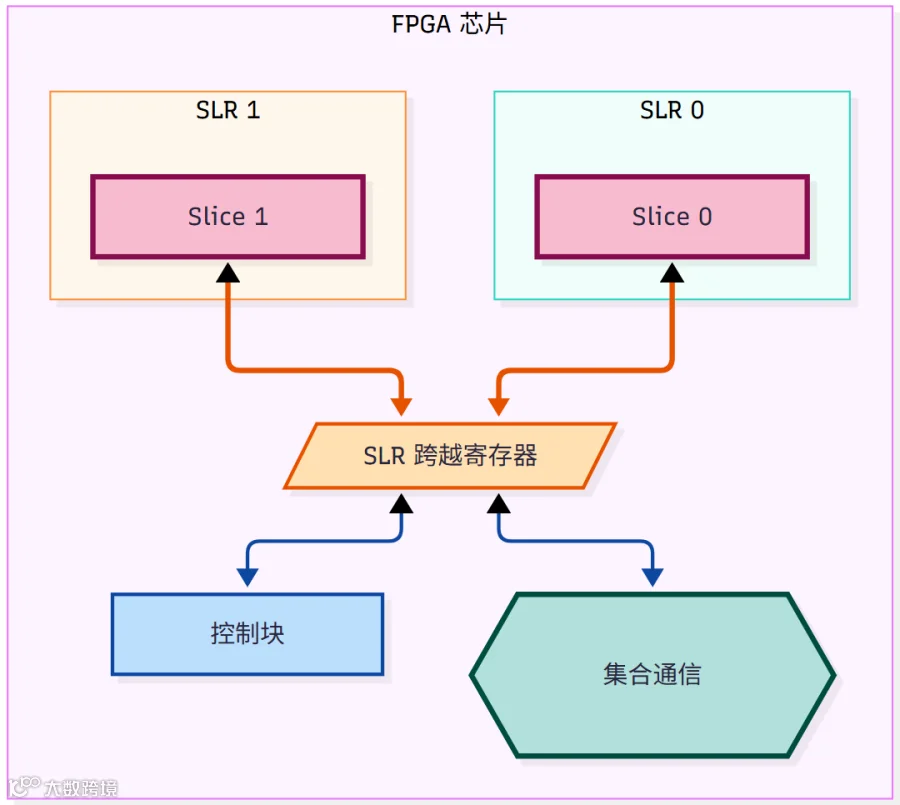

在 otpu_board 中，S 个切片各自占据一个 SLR（UltraScale+ 的 Super Logic Region，可以理解成 FPGA 内部的一块物理区域），通过 SLR 跨越寄存器与其他切片、控制块和集合通信单元相连。S = 1 时，切片直接与控制块和集合通信单元相连。

• • 每个切片占据一个 SLR，切片之间通过 SLR 跨越寄存器通信。
• • 控制块和集合通信单元也是跨 SLR 的资源。
• • SLR 跨越寄存器把长路径切成多段短路径，保证时序收敛。
• • S = 1 时只有一个切片，不需要跨 SLR。

切片与“单元”（Unit）的关系：

所以“切片”是并行粒度，“单元”是执行粒度。一个切片内有多个单元并发运行，多个切片通过集合通信单元协同。理解了切片，才能理解 openTPU 如何把多个小处理器拼成一个可扩展的平台。

0.3 全局架构图 🗺️

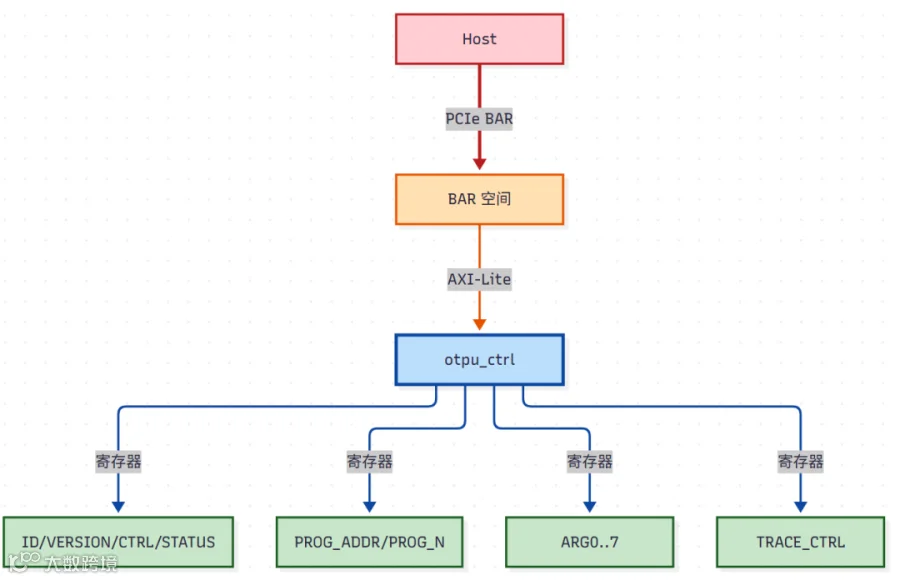

• • 主机通过 PCIe 与 AXI-Lite 访问控制寄存器。
• • 控制寄存器负责 RUN、LOAD、ARG0..7、STATUS、TRACE 寄存器。
• • 顶层封装内部可以有一个或多个切片。
• • 每个切片包含序列器、DMA、MXU、VPU、量化器、TMEM、ACT RAM。
• • 集合通信单元负责多切片之间的 BAR 与 GATHER。
• • trace 模块收集性能事件，供主机读取。
• • 切片通过 native DRAM 适配器、通道桥、LiteDRAM 控制器访问 DDR。

这张图是全局视角：主机、控制寄存器、切片、集合通信、trace、DRAM 五个部分。切片是图中最大的子图，也是本文后续章节的重点。读这张图时，可以想象数据从主机流入，经过控制寄存器启动切片，切片内部计算，结果回到主机。

0.4 执行流程图 🚀

• • 主机先写 PROG_ADDR 和 PROG_N，再写 CTRL.LOAD。
• • 序列器从 DRAM 读取程序块并写入 IMEM（指令内存）。
• • 主机写 CTRL.RUN，切片离开复位，开始取指。
• • 序列器每周期取指、译码、分发；不同单元可以并发执行。
• • DMA 负责 DRAM 与 TMEM 之间的搬运。
• • MXU 从 DRAM 读权重，从 ACT RAM 读激活，结果写回 TMEM。
• • VPU 从 TMEM 读写，执行向量和复合函数。
• • 量化器从 TMEM 读，写 ACT RAM 或 DRAM。
• • 程序执行 HALT 后，序列器报告 halted。
• • 主机读取 STATUS、ICOUNT、TRACE 等寄存器。

这张图是时间视角：从主机写寄存器，到程序加载、执行、halt，再到主机读状态，完整走了一遍。alt 分支对应切片内部的五种单元路径。读这张图时，可以想象自己在主机上运行一个推理脚本：先加载程序，再启动，然后等结果。

0.5 运行状态机 🧭

• • RESET 是初始状态，切片不执行任何指令，所有单元处于复位。
• • LOAD 由 CTRL.LOAD 触发，把程序从 DRAM 加载到 IMEM；加载完成后回到 RESET。
• • RUN 由 CTRL.RUN 触发，序列器开始取指和执行；这是切片的正常工作状态。
• • HALTED 表示程序执行完毕，序列器窗口已排空，所有指令已提交。
• • ERROR 表示非法指令或 WAITW 超时；切片停止，直到 RUN=0。
• • HALT CHAIN 允许在 HALTED 后重新加载并继续运行，TMEM 和 DRAM 保持原状。
• • RUN=0 可以从 HALTED 或 ERROR 回到 RESET，准备下一次运行。

这五个状态覆盖了切片从复位到运行的完整生命周期。HALT CHAIN 是 openTPU 的一个特色：它让一次运行可以分多段加载程序，而不必清空 TMEM 和 DRAM。这对于长程序、多阶段推理非常有用。

1. 项目定位与目录结构 📦

代码库可以分成五层：

1. 1. ISA 与包定义：rtl/top/otpu_pkg.sv 定义操作码、VOP 功能、cmd_t、内存 footprint、性能事件结构。
2. 2. 切片内部：otpu_slice.sv 把序列器、DMA、MXU、量化器、VPU、TMEM、ACT RAM 组织成可并发执行的单元。
3. 3. 顶层与板级：otpu_top.sv 是仿真顶层；otpu_board.sv 是板级封装；otpu_mem_ch.sv、otpu_native_dram.sv 负责 native DRAM 协议与 AXI/PCIe 的桥接。

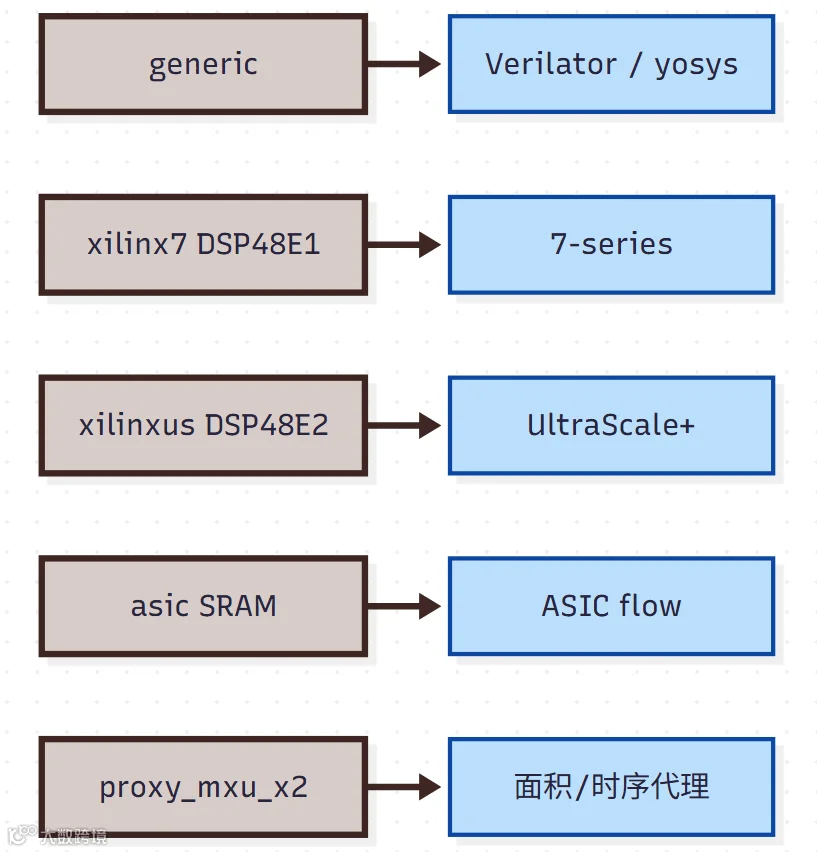

4. 4. 技术单元：rtl/tech/generic、xilinx7、xilinxus、asic 提供 RAM 与 DSP 的多种实现。
5. 5. 验证与实验：sim/verilator、rtl/exp、boards/*/sim 包含随机 traffic、对照模型、形式化检查 stub 和实验性架构。

• • otpu_pkg 是全局定义，被所有模块引用。
• • otpu_top 和 otpu_board 是两种顶层，前者用于仿真，后者用于板级。
• • otpu_slice 是核心计算单元，内部包含多个子模块。
• • rtl/tech 提供多目标技术映射。
• • sim/verilator 和 rtl/exp 分别用于验证和探索。
• • 六边形节点代表实验性模块。

目录结构按“定义—切片—顶层—技术—验证”五层组织。读代码时，建议先看 otpu_pkg 和 otpu_slice，再看 otpu_board 和 otpu_mem_ch。这样能先理解数据结构和执行模型，再看具体的硬件实现。

2. 数据流与存储层次 📊

openTPU 的核心是 权重流 + 激活驻留 的 TPU 风格数据流。

权重流 + 激活驻留：这是 openTPU 最根本的数据流策略，也是 TPU 风格加速器与 GPU 风格加速器最大的区别。权重（weight）是神经网络中每个矩阵乘的固定操作数，激活（activation）是随输入变化的操作数。在传统 GPU 上，两者都从显存流式读取，带宽压力巨大；在 TPU 风格的设计里，权重从 DRAM 流式进入计算阵列，用完即弃；激活则驻留在片上存储中，被多个权重块反复复用。之所以这样选，是因为矩阵乘中每个权重元素只参与一次乘加，而每个激活元素会被同一行的多个权重复用。把复用次数高的操作数放在片上，把复用次数低的操作用流式读入，就能大幅降低 DRAM 带宽需求。

• • 权重从 DRAM 流式进入 MXU，每个元素只参与一次乘加。
• • 激活一次性写入 ACT RAM，然后被多个权重 chunk 反复复用。
• • MXU 的输出写回 TMEM，供 VPU 或下一层使用。
• • 复用次数的差异决定了谁流式、谁驻留。

矩阵乘的整数部分：

其中 group   是   个元素，一个链的末端就是一个 group 的和。块缩放：

最后：

• • DRAM 通过 LiteDRAM 控制器和通道桥连接到切片。
• • native DRAM 适配器是切片侧的 native 适配器。
• • DMA 负责在 DRAM 和 TMEM 之间搬运数据。
• • MXU 从 DRAM 流式读取权重，从 ACT RAM 读取激活。
• • 量化器把 TMEM 数据量化后写入 ACT RAM 或 DRAM。
• • VPU 从 TMEM 读写，执行向量和复合函数。

数据流的核心是权重流 + 激活驻留：权重每个 chunk 只用一次，所以从 DRAM 流式进入；激活被多个权重 chunk 复用，所以驻留在 ACT RAM。这个策略的直接收益是 DRAM 带宽需求大幅下降，因为权重只读一次，激活只写回一次。

3. 切片内部 🔧

3.1 序列器 otpu_seq 🧠

序列器是切片的“大脑”。你可以把它类比成 CPU 的前端：取指、译码、分发。

序列器（Sequencer，otpu_seq）：切片的指挥中心。它每周期从 IMEM 取一条指令，译码后把指令和它的内存访问范围（footprint）一起放进一个窗口（window）。窗口中的指令按程序顺序排列，每个单元每周期从窗口中挑选最老的、依赖已满足的指令启动。序列器本身不做算术，它只负责“哪些指令可以并发、哪些必须串行”。这种设计让不同单元可以自由重叠，同时保证结果与顺序执行完全一致。

• • 指令从 IMEM 取出，经过译码和 footprint 生成，进入窗口。
• • 窗口按程序顺序保存指令，并记录指令之间的依赖关系。
• • 每个单元从窗口中挑选最老的、依赖已满足的指令启动。
• • 指令完成后，窗口释放对应槽位，供新指令使用。
• • 窗口大小决定了最多有多少条指令可以同时在飞。

序列器每周期取指、译码、分发。NOP、LI、ADDI、LOOP 在本级执行；其余指令解析寄存器相对字段后进入窗口 WIN。每个槽位保存指令、footprint 和依赖关系。每个单元每周期启动其“最老的、依赖已满足”的指令，保证顺序语义，同时允许不同单元重叠。

footprint 被拆成：

• • DRAM 两个区间；
• • TMEM 五个区间，其中 t0 可写，t1..t4 只读；
• • ACT 一个区间；
• • all 表示 BAR 等全局冲突。

冲突检测：

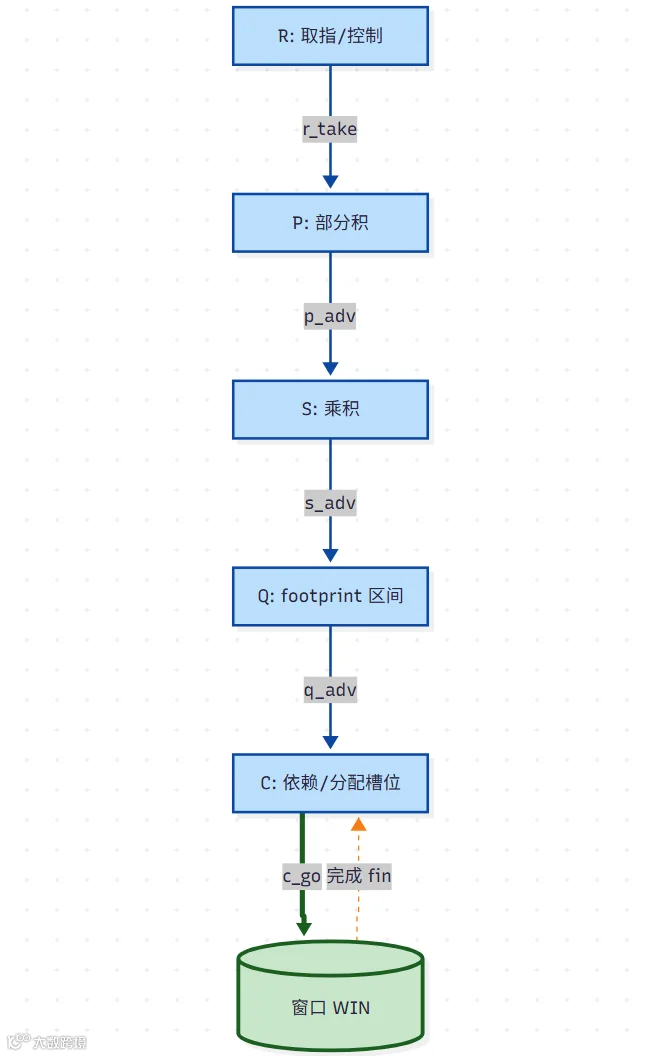

• • 取指级 R 解析控制指令，并把其他指令送入 P。
• • P 计算部分积，S 计算乘积，Q 生成 footprint 区间。
• • C 级检查依赖并分配槽位。
• • 窗口中的指令完成后，释放依赖。
• • 每个单元从窗口中选择最老的就绪指令启动。

序列器是切片的“大脑”：它不直接执行计算，而是把指令和依赖关系组织好，让各单元并发执行，同时保证顺序语义。WIN 窗口的大小决定了最多有多少条指令可以同时在飞，WIN=16 意味着最多 16 条指令处于“已分发、未完成”状态。你可以把它类比成 CPU 的乱序执行窗口。

时序图：序列器分发与启动

• • 取指和译码每周期进行。
• • P、S、Q、C 四级流水，每级可停顿。
• • 窗口记录指令的依赖关系。
• • 执行单元从窗口中选择最老的就绪指令。
• • 完成后释放槽位，供新指令使用。

这条流水线的关键是 C 级依赖检查：它决定了哪些指令可以并发，哪些必须串行。footprint 越精确，并发度越高；footprint 越保守，正确性越稳。WIN=16 是面积和并发度的折中。

3.2 TMEM 💾

TMEM 是切片的 fp32 scratchpad。

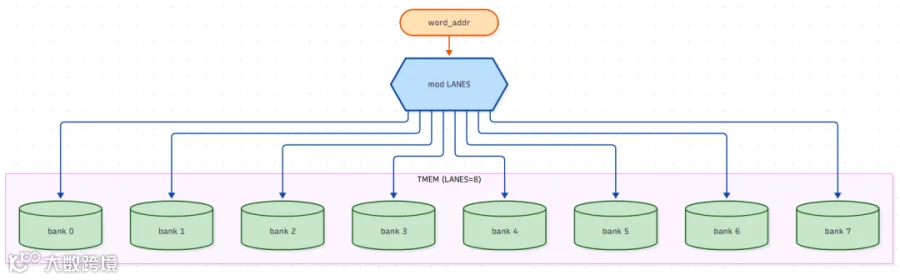

TMEM（Tensor Memory，otpu_tmem）：切片的 fp32 scratchpad，按 LANES 个 bank 组织。bank 是存储体的概念，把一块内存分成多个 bank，每个 bank 可以独立访问，就能在同一周期内并行读写多个 bank。TMEM 的每个读端口有自己的一份副本，因此读端口之间不竞争；写广播到所有副本。你可以把它类比成 GPU 里的 shared memory，但它的读端口更多、更宽。

• • 一个 word 地址通过 mod LANES 映射到某个 bank。
• • 每个 bank 是一个独立的存储体，可以独立读写。
• • 同一个周期内，不同 bank 可以并行访问。
• • 同一 bank 内的访问需要串行或仲裁。
• • LANES 越大，并行度越高，但面积也越大。

地址到 bank：

仲裁按组进行：DMA、COLL、VPU、MXU、QUANT 全部或全不授予。配置包括：

• • TMEM_IMPL=0：每读端口一份副本；
• • TMEM_IMPL=1：banked，多副本，适合 ASIC；
• • TMEM_IMPL=3：单副本，每 bank 多个子 bank RAM，支持 RPL 重放、TDP 真双口、PMP 2x 泵、GST 访客。

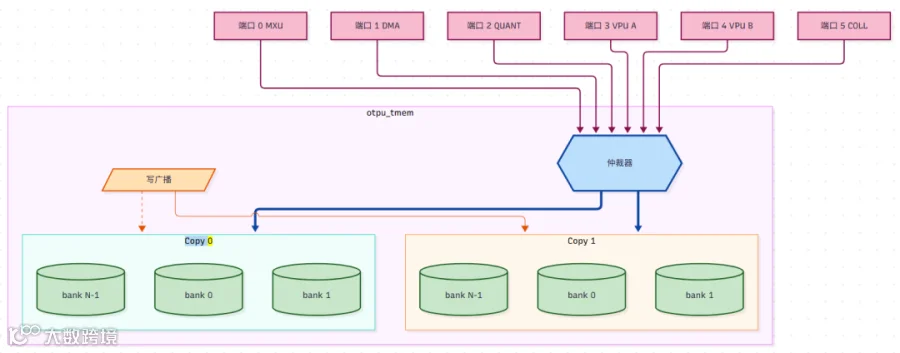

• • TMEM 有多个读端口和一个写广播。
• • 每个读端口可以有自己的副本，读不冲突。
• • 写操作广播到所有副本。
• • 仲裁器决定每个周期哪些端口可以访问。
• • 读先于写，同周期读返回旧值。

TMEM 的设计核心是读端口并行、写端口广播。FPGA 上每个读端口一份副本，ASIC 上则用 banked 或单副本 + 子 bank + 重放来降低面积。TMEM 是 VPU 和 MXU 之间的数据中转站，也是量化器和 DMA 的数据来源。

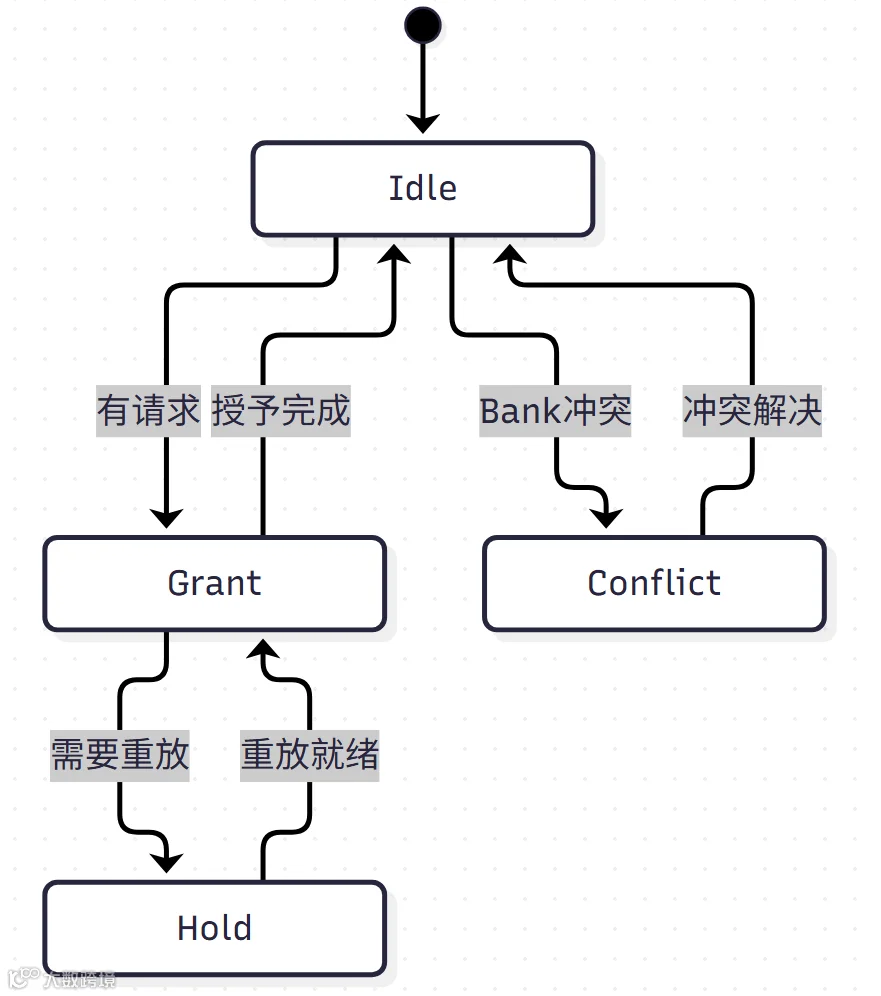

状态机图：TMEM 仲裁状态

• • Idle 是空闲状态，等待请求。
• • 有请求时进入 Grant，授予访问。
• • 如果读丢失，进入 Hold，等待重放。
• • 银行冲突时进入 Conflict，解决后返回空闲。
• • 授予完成后回到 Idle。

这个状态机只在 TMEM_IMPL=3 且 RPL=1 时完整生效；其他配置下 Hold 和 Conflict 不会进入。重放机制的意义是：即使某个读因为子 bank 冲突丢失，也会在后续周期自动重试，而不是让单元永久停住。你可以把它类比成 CPU 的 cache miss 重试。

3.3 ACT RAM 🧱

ACT RAM 是 MXU 的 stationary operand 存储。

ACT RAM（Activation RAM，otpu_actram）：存放 MXU 的 stationary operand，也就是驻留的激活。你可以把它类比成 GPU 里的寄存器文件或 weight buffer。它的布局是 ROWS × BLOCKS × D 的 int8，外加每个 (row, block) 的 64 位 scale 记录。量化器每周期写最多 LANES 个连续字节和一个 scale；MXU 每周期读一个 block 的 MCOLS 行。ROWS > MCOLS 时，MXU 可以对同一个权重 chunk 做 replay，按 group 消费多个 MCOLS 行组。

• • 量化器写入字节和 scale 记录。
• • MXU 读取块数据，按列输出。
• • 每个块对应一行数据，多个块组成一个 row。
• • scale 记录包含四个子块偏移和行 scale。
• • 支持 DUP 模式，同时写入两行。

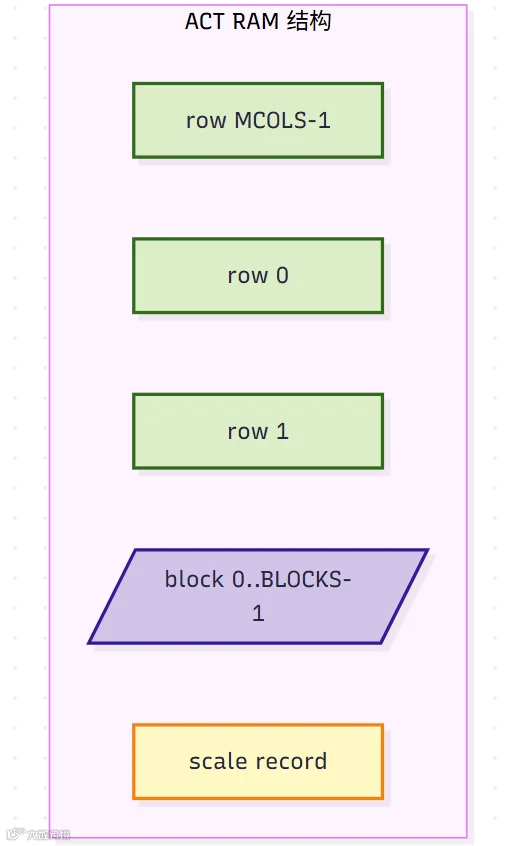

ACT RAM 保存 MXU 的 stationary operand：ROWS × BLOCKS × D 的 int8，以及每个 (row, block) 的 64 位 scale 记录：

• • 每个 row 包含多个 block，每个 block 有 D 个 int8。
• • 每个 (row, block) 对应一个 64 位 scale 记录。
• • scale 记录包含四个子块偏移和行 scale。
• • 行 scale 用于 MXU 的 epilogue，子块偏移用于块内缩放。

ACT RAM 是激活的驻留地：它不参与流式传输，而是被 MXU 反复读取。ROWS > MCOLS 时的 replay 机制让一个权重 chunk 可以服务多组激活行，这是降低权重 DRAM 读取次数的关键。量化器写入的 scale 记录让 MXU 可以在整数域做块缩放，避免浮点误差。

3.4 MXU ⚡

MXU 是切片里的矩阵乘单元，也是算力的主要来源。

MXU（Matrix Multiply Unit，otpu_mxu）：切片里的矩阵乘单元。你可以把它类比成 GPU 里的 Tensor Core。它从 DRAM 流式读取权重块，从 ACT RAM 读取激活行，在 systolic 阵列里做整数乘加，列末端把每组的和乘以块缩放因子，再累加到 48 位整数 accumulator，最后由 epilogue 转成 fp32 写回 TMEM。它支持 int8、int4、E2M1、NVFP4 等多种权重格式。

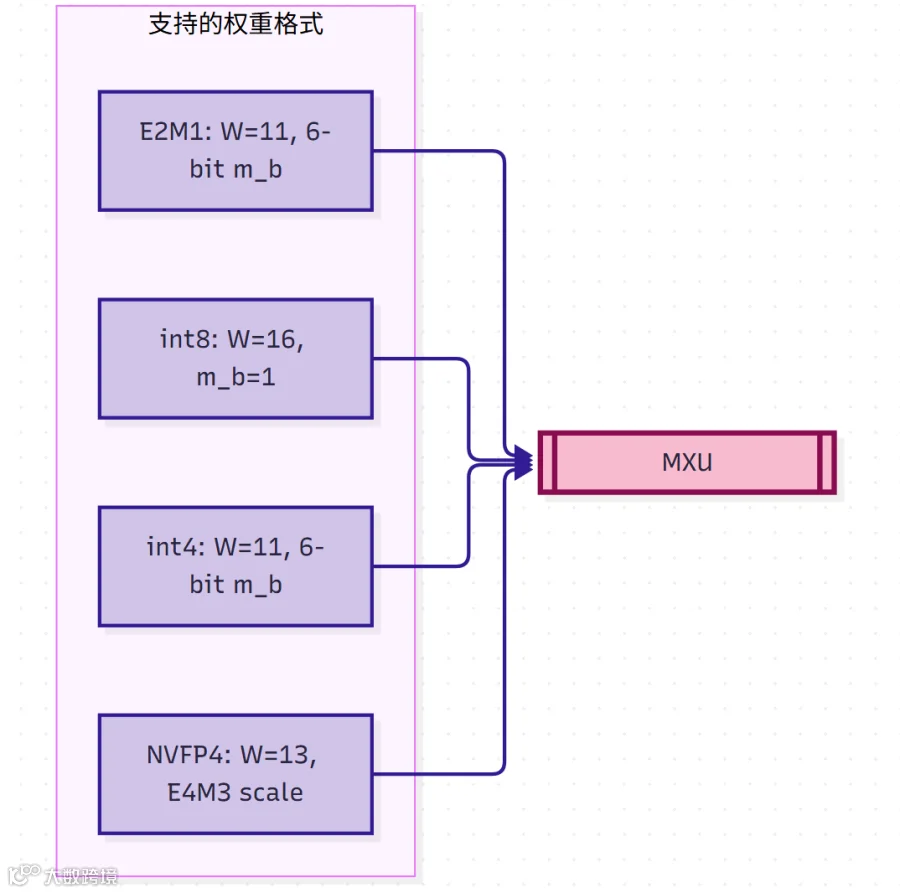

• • int8 用 16 位窗口和 1 位 m_b，精度最高。
• • int4 和 E2M1 用 11 位窗口和 6 位 m_b。
• • NVFP4 用 13 位窗口和 E4M3 scale。
• • 不同格式通过 flags 选择，硬件数据通路共用。

MXU 是 systolic 阵列。每个 chain 有 CLS = min(CL, D/8) 个 product，每个 product 一个 DSP（数字信号处理单元，可以理解成 FPGA 里专门做乘加的硬核）。每个 group 由 CPG 个 chain 组成，最多 2 个。列末端 otpu_mxce 把 8 个 group 的和乘以 B = m << sh，沿 cascade 求和，再由第 9 个 DSP 累加到 48 位 accumulator。

支持模式：

• • PAIR：一个 chunk 低半给前 M 列，高半给后 M 列；
• • RSC：scale row 只有 S_w；
• • UNIT：S_w=1, dw=0, m=1。

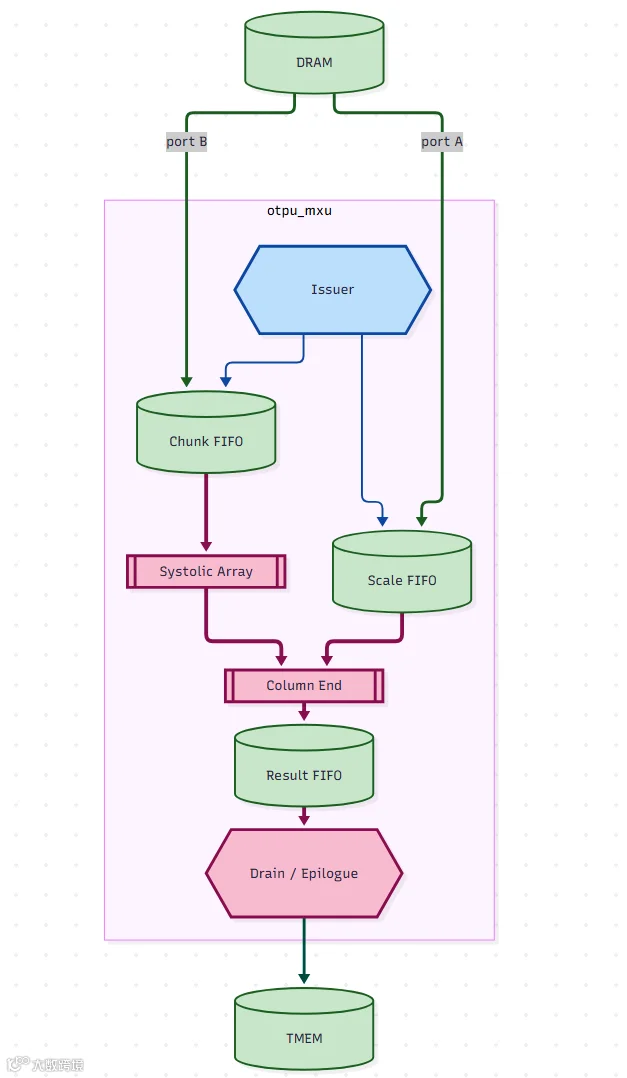

• • Issuer 从 DRAM 请求权重块和 scale。
• • Chunk FIFO 缓存权重块，Scale FIFO 缓存 scale。
• • Systolic Array 计算点积，Column End 进行块缩放和累加。
• • Result FIFO 缓存结果行，Drain 进行 epilogue 并写回 TMEM。
• • 支持 PAIR、RSC、UNIT 等模式。

MXU 的数值路径是 整数链 → 块缩放 → 48 位累加 → fp32 epilogue。整数链保证精确，块缩放和 epilogue 提供灵活的量化格式。PAIR 模式让一个 chunk 同时服务两组列，RSC 模式省去权重块数据只留 scale，UNIT 模式用于调试。DEPTH 决定一个权重行能缓冲多少 chunk。

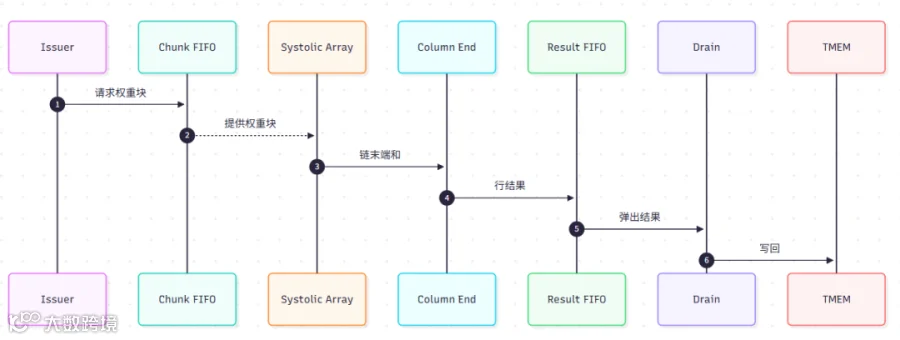

时序图：MXU 流水

• • Issuer 提前请求权重和 scale。
• • 权重块进入 systolic 阵列，逐周期计算。
• • 列末端完成块缩放和累加。
• • 结果行进入 FIFO，由 Drain 按顺序处理。
• • Drain 执行 i2f、乘 scale、写回 TMEM。

这条流水线的关键是预取：Issuer 提前把权重和 scale 放进 FIFO，使 systolic 阵列不会因为 DRAM 延迟而停顿。ROWS > MCOLS 的 replay 要求一行能装进 FIFO，所以 DEPTH 通常要大于等于一个权重行的 chunk 数。

3.5 VPU 🎛️

VPU 是切片里的向量单元。

VPU（Vector Processing Unit，otpu_vpu）：切片里的向量单元，每周期处理 LANES 个 fp32 元素。fp32 是 32 位浮点数，就是深度学习里常用的 float32。你可以把它类比成 GPU 里的 CUDA Core 阵列。它负责 elementwise（加减乘、最大最小）、reduction（行和、行最大、行平方和、点积、argmax）、OUTER（外积衰减）和复合函数（EXP2、RECIP、RSQRT、LOG2）。复合函数是位精确的固定 fp_add/fp_mul 序列，与 opentpu/fp32.py 逐位一致。

• • Elementwise 处理逐元素运算，如加减乘、最大最小。
• • Reduction 处理归约，如行和、行最大、行平方和、点积、argmax。
• • OUTER 处理外积衰减，用于注意力机制。
• • Composite 处理复合函数，如 exp、recip、rsqrt、log。
• • 每类操作有不同的流水线和延迟。

fp32 加法四阶段：

1. 1. unpack + compare；
2. 2. align + add；
3. 3. normalize；
4. 4. round。

乘法两阶段：

1. 1. 乘积与特殊值判断；
2. 2. 规格化与舍入。

复合函数由固定序列组成，例如：

recip 使用两次 Newton 迭代：

rsqrt 使用：

log2 先做范围缩减：

再对   做 Horner。

• • VPU 从 TMEM 读取操作数。
• • slot 0 执行乘加，slot 1..9 执行复合函数链。
• • reduction tree 处理行和、行最大值等。
• • 结果写回 TMEM。
• • SE 模式下，复合函数由 otpu_se_comp 微码执行。

VPU 的复合函数是位精确的：每个函数都由固定的 fp_add/fp_mul 序列组成，与 opentpu/fp32.py 逐位一致。这意味着硬件和软件模型可以互相验证，不会出现“看起来差不多”的误差。归约会跑在专门的折叠树上，且同一时间只能有一个归约在飞。

状态机图：VPU 指令状态

• • Idle 是空闲状态，等待指令。
• • 启动后进入 Issue，根据函数类型分支。
• • Elementwise 处理简单函数，Composite 处理复合函数，Reduction 处理归约。
• • 完成后返回 Idle。

VPU 的状态机比较浅：它不区分具体函数，只区分执行路径。复合函数和归约的细节由各自的微码和流水线处理。这种分层让 VPU 的控制逻辑保持简单，而把复杂性放在数据通路上。

3.6 Quantizer 📏

量化器负责把 fp32 转成低精度格式。

量化器（Quantizer，otpu_quant）：把 fp32 数据转成 int8/int4 等低精度格式的单元。你可以把它类比成 PyTorch 的 quantize_per_tensor，但它是硬件流水线化的。它每行处理两遍：第一遍求最大值和 scale，第二遍按 scale 量化。输出可以写回 ACT RAM（给 MXU 用）或 DRAM（给下一层用）。

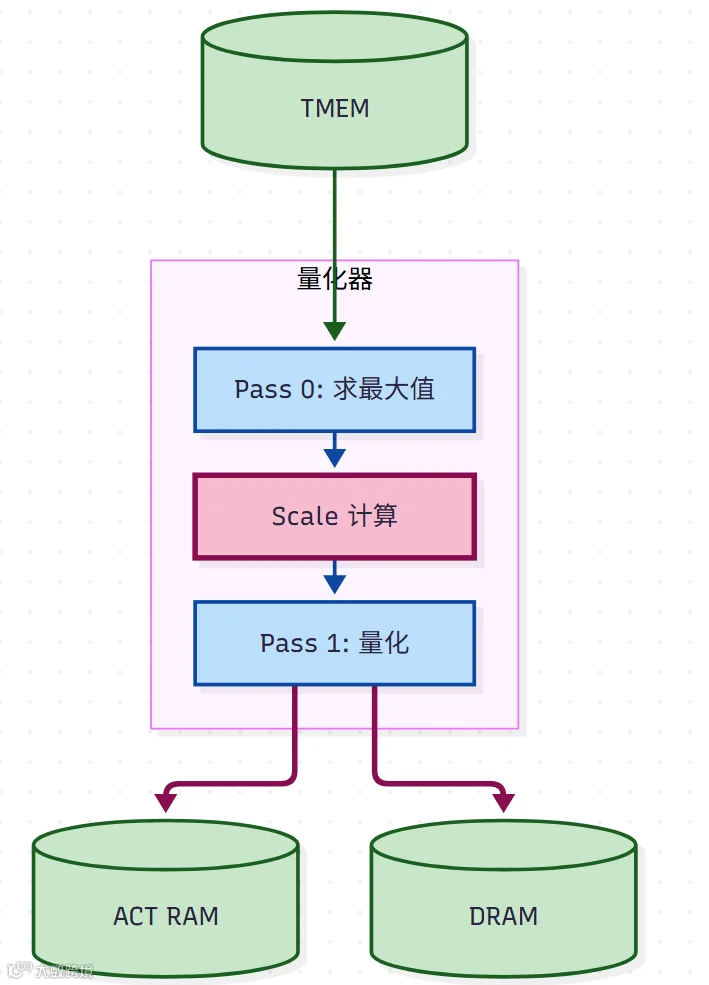

• • 第一遍从 TMEM 读取数据，求最大值和 group 最大值。
• • Scale 计算单元计算行 scale 和逆。
• • 第二遍按 scale 量化，输出到 ACT RAM 或 DRAM。
• • QACT 模式写 ACT RAM，QST 模式写 DRAM。
• • 两遍结构保证量化精度。

量化器支持：

• • QACT：TMEM 行 -> ACT RAM；
• • QST：TMEM 行 -> DRAM 字节。

每行两遍。第一遍求 amax、行 scale 和 group max；第二遍按 group offset 量化。

QACT 可选 XD row buffer，把第一遍的 prescale 结果缓存，使第二遍不必重读 TMEM。

• • 第一遍读取 TMEM，进行预缩放和求最大值。
• • Scale Unit 计算行 scale 和逆。
• • 第二遍读取 group 最大值，量化并写入 ACT RAM 或 DRAM。
• • XD row buffer 缓存第一遍结果，减少 TMEM 读。
• • 支持 QACT 和 QST 两种模式。

量化器的两遍结构是为了精确：第一遍确定 scale，第二遍用量化后的 scale 量化。XD buffer 让第二遍不必重读 TMEM，提升吞吐。QST 的标量写走 DRAM 的 SW 端口，与 MXU 的 scale 读分开，互不阻塞。

3.7 DMA 🚚

DMA 负责在 DRAM 和 TMEM 之间搬运数据。

DMA（Direct Memory Access，otpu_dma）：直接内存访问单元。它负责在 DRAM 和 TMEM 之间搬运数据，让计算单元不用直接面对 DRAM 的高延迟。你可以把它类比成 CPU 里的 DMA 控制器。openTPU 的 DMA 支持三种模式：LD/ST（块传输）、WAITW（条件等待）、DSTEP/STREAM（流式处理）。

• • LD 把 DRAM 数据搬到 TMEM，用于加载权重或激活。
• • ST 把 TMEM 数据搬到 DRAM，用于写回结果。
• • WAITW 等待主机写入某个字，用于同步。
• • DSTEP/STREAM 把整个 fp32 矩阵按行流过 SE，用于 DeltaNet 等流式算子。

DMA 负责 LD/ST、DSTEP/STREAM、WAITW。LD 把 DRAM chunk 预取到 buffer，再按 segment 写 TMEM；ST 从 TMEM 读 segment，聚合成 chunk 后写 DRAM。DSTEP/STREAM 把整个 fp32 矩阵按行流过 SE。

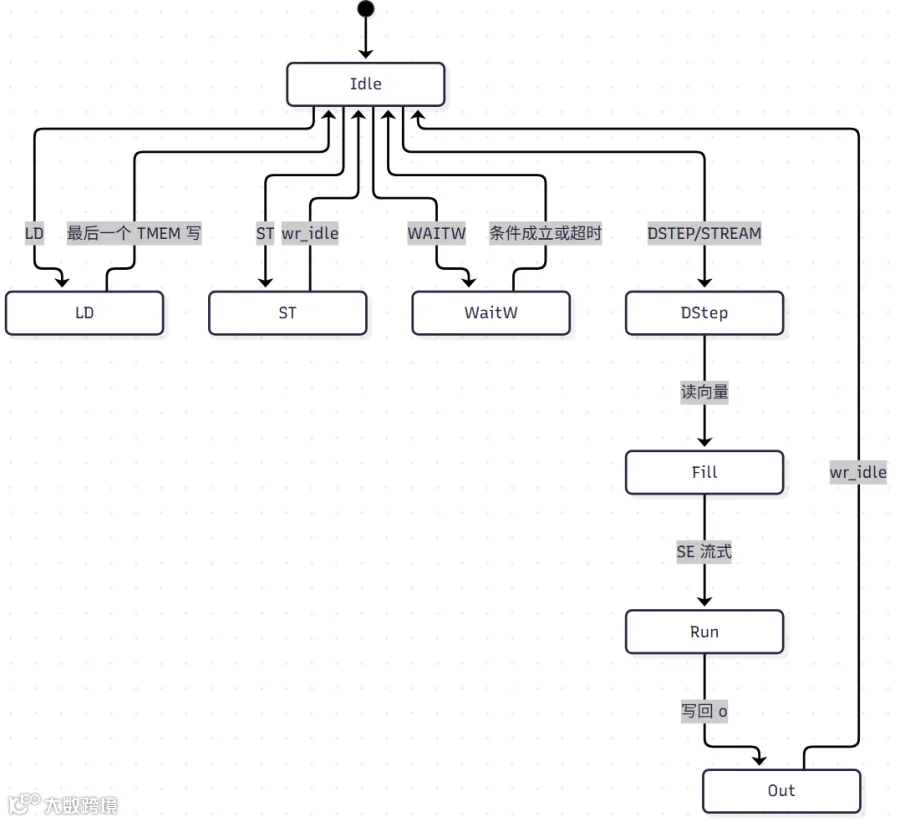

• • Idle 是空闲状态，等待指令。
• • LD 预取 DRAM 块，写 TMEM。
• • ST 读 TMEM，聚合成块，写 DRAM。
• • WaitW 等待条件成立或超时。
• • DSTEP/STREAM 先填充向量，再流式运行，最后写回。

DMA 的状态机比 VPU 复杂，因为它要处理三种不同的传输模式：LD/ST 的块传输、WAITW 的条件等待、DSTEP/STREAM 的流式处理。WAITW 是主机与加速器之间的同步点，a_inval 会让 native DRAM 适配器丢弃 port A 的旧 beat。

时序图：DMA LD 传输

• • DMA 向 DRAM 请求 chunk。
• • DRAM 返回数据，存入 chunk buffer。
• • DMA 按 segment 写入 TMEM。
• • 重复直到所有 chunk 传输完成。

LD 的关键是预取：DMA 提前请求多个 chunk，使 TMEM 写不会因为 DRAM 延迟而停顿。DEPTH 决定能预取多少 chunk，W 决定每个 segment 有多少 word。这种预取策略和 CPU 的硬件预取器类似。

3.8 集合通信 🤝

otpu_coll 支持 BAR 与 GATHER。当所有切片请求同一集合操作时，GATHER 逐切片流式读取 segment，广播到每个切片的 TMEM。gnt 是所有切片 TMEM grant 的 AND。S > 1 时使用 otpu_coll_hub 与 otpu_coll_port 跨 SLR。

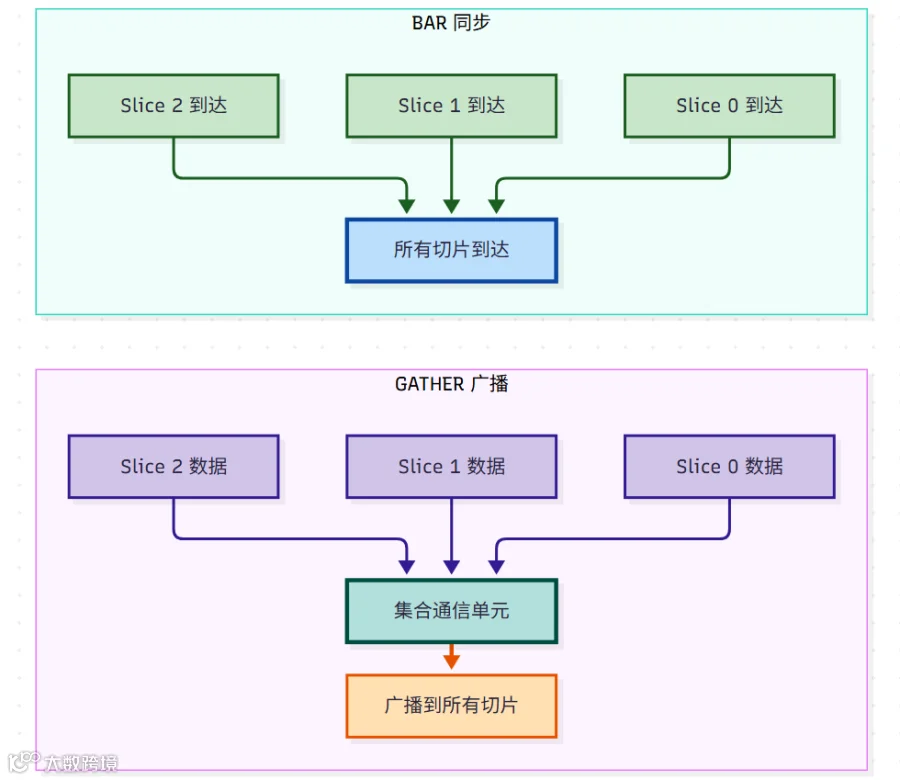

BAR（Barrier）：一种同步操作，所有切片都到达 BAR 后才继续执行。GATHER：一种集合通信操作，把每个切片的数据收集起来，广播到所有切片。你可以把 BAR 类比成 MPI 的 Barrier，把 GATHER 类比成 AllGather，只不过它是在硬件里实现的。

• • BAR 同步：所有切片都到达后，才一起继续。
• • GATHER 广播：每个切片的数据收集到集合通信单元，再广播到所有切片。
• • BAR 用于同步，GATHER 用于数据交换。
• • 跨 SLR 时使用 hub 和 port 进行寄存器隔离。

• • 每个切片有一个集合通信端口。
• • 多个切片通过 hub 连接到集合通信单元。
• • GATHER 逐切片读取数据，广播到所有切片。
• • BAR 仅同步，不传输数据。
• • 跨 SLR 时使用 hub 和 port 进行寄存器隔离。

集合通信是多切片协同的关键：BAR 同步，GATHER 广播。gnt 是所有切片 grant 的 AND，保证所有切片同时准备好。COLL_GATHER=0 时，只保留 BAR，GATHER 会设置 error。

4. 互连与板级 🌐

4.1 otpu_native_dram 🔌

这是切片 DRAM 端口到两个 DDR 通道 native 端口的适配器。一个命令对应一个 64 字节 beat。地址映射把逻辑 beat 交织到两个通道：

CHASH 会按 chunk index 奇偶交换 chunk 两半，使跨步访问均匀落到两个通道。

• • 一个 128 字节 chunk 被分成两个 64 字节半块。
• • 低半块通常去 channel 0，高半块去 channel 1。
• • CHASH 会按 chunk index 奇偶交换两半，平衡两个通道的负载。
• • 每个通道以 64 字节 beat 为单位传输。

它包含：

• • A 队列：MXU scale 读；
• • SW 队列：QST 标量写，按 beat 合并；
• • B 队列：DMA/MXU 的 chunk 读写；
• • APF 预取：A 读一次取多个连续 beat；
• • partial write：按 byte mask 写，必要时先读后写；
• • wr_idle / rd_idle：写全部进入控制器、读全部返回。

• • 切片请求分为 A、SW、B 三个队列。
• • 仲裁器按优先级选择命令。
• • 命令按 beat 的 bank parity 分发到两个通道。
• • 支持预取和 partial write。

otpu_native_dram 是切片与 DRAM 之间的适配层：它把切片的 32 位字地址映射到两个通道的 64 字节 beat，并处理 partial write 和预取。SW 队列独立于 A 和 B，让 QST 的标量写不会阻塞 MXU 的 scale 读。

4.2 otpu_mem_ch 🌉

每个 DDR 通道的桥。它把 accelerator native master 与 XDMA AXI master 汇合到该通道的两个 native 端口。

CDC（Clock Domain Crossing）：跨时钟域。芯片里不同模块可能跑在不同时钟下，信号从一个时钟域传到另一个时钟域需要特殊处理（同步器、异步 FIFO），否则会出亚稳态。AXI 是 ARM 定义的总线协议，AXI-Lite 用于寄存器读写，AXI 用于高性能数据传输。PCIe 是主机和加速器之间的高速串行总线，XDMA 是 Xilinx 的 PCIe DMA IP。

• • 信号从 clk A 域进入 clk B 域需要同步器。
• • 两级触发器可以避免亚稳态传播。
• • 多位信号需要 gray 码或握手协议。
• • 大批量数据需要异步 FIFO。

otpu_mem_ch 包含：

• • 异步 FIFO 跨时钟；
• • 仲裁器，每 master 最多连续 RUN 个命令；
• • 两个端口按 bank parity 分流；
• • 读 tag FIFO，保证每 master 读数据按命令顺序；
• • partial beat 的 read-modify-write；
• • n_wdone 跨时钟 gray 码同步；
• • n_err 检查控制器是否破坏端口契约。

• • accelerator 和 XDMA 的命令通过异步 FIFO 跨时钟。
• • 仲裁器轮流服务两个 master。
• • 命令按 bank parity 分发到两个端口。
• • 读 tag FIFO 保证读数据顺序。
• • partial write 在桥内做 RMW。

otpu_mem_ch 是两个 master 共享一个 DDR 通道的桥：它负责仲裁、跨时钟、partial write 和读数据顺序。XT 和 XB 参数让 XDMA 的写突发成批进入，减少对 accelerator 的干扰。n_err 是端口契约的检查位，任何一方破坏契约都会置位，主机通过 STATUS 读到。

时序图：AXI-Lite 写控制寄存器

• • 主机发出写地址和写数据。
• • 隔离单元转发到控制寄存器。
• • 控制寄存器返回写响应。
• • 隔离单元把响应返回主机。

otpu_axil_iso 的作用是隔离主机和控制寄存器的复位域：主机复位时，控制寄存器的响应被丢弃；控制寄存器复位时，主机得到 SLVERR。这样两边可以独立复位，不会互相卡死。你可以把它类比成网络协议里的“超时重传”。

4.3 控制寄存器与 trace 📡

otpu_ctrl 是 AXI-Lite 从端，提供：

• • ID、VERSION、CTRL、STATUS；
• • PROG_ADDR、PROG_N、CYCLES、ICOUNT；
• • CAPS、CAPS2、CFG_*；
• • ARG0..7；
• • 自由运行计数器；
• • TRACE_CTRL、TRACE_ADDR、TRACE_LO/HI；
• • I2C_CTRL、I2C_IN。

BAR（Base Address Register）：PCIe 设备的基地址寄存器。主机通过 BAR 访问加速器的寄存器空间。AXI-Lite 是 ARM 定义的轻量级总线协议，用于寄存器读写。你可以把 BAR + AXI-Lite 类比成“主机的 MMIO 窗口”。

• • 主机通过 PCIe BAR 访问加速器的寄存器空间。
• • BAR 空间内部通过 AXI-Lite 连接到控制寄存器。
• • 控制寄存器提供 ID、VERSION、CTRL、STATUS 等。
• • PROG_ADDR 和 PROG_N 用于程序加载。
• • ARG0..7 用于传递运行参数。
• • TRACE_CTRL 用于控制硬件 trace。

otpu_trace 把 perf_t 事件打包成 64 位记录，存入 block RAM ring，主机可通过寄存器读出。记录类型包括 G、E、S、D、O、U、V、H、P、Q、R。

• • 主机通过 AXI-Lite 访问控制寄存器。
• • 控制寄存器驱动 RUN、LOAD 和参数。
• • trace 模块收集切片性能事件。
• • 事件写入 trace RAM，主机可读。
• • 自由运行计数器用于统计。

控制寄存器是主机与加速器之间的契约：寄存器映射版本、CAPS、CFG_* 都定义在 otpu_ctrl.sv 的注释里，主机驱动按这个契约实现。CAPS 和 CAPS2 让主机知道当前 bitstream 支持哪些功能。trace 则让主机能看到切片内部的性能事件，而不只是最终结果。

4.4 板级 🖥️

YPCB-00338 使用 LiteDRAM + DDR3，XDMA PCIe Gen1/Gen2。BCU1525 使用四个 DDR4 RDIMM，每 DIMM 一个 LiteDRAM DDR4 核，XDMA Gen3。otpu_native_sys 与 otpu_bcu_sys 把 otpu_board 和 XDMA 的 DMA master 接到各通道的 otpu_mem_ch。

DDR（Double Data Rate）：双倍数据速率内存，DDR3、DDR4 是不同代的内存标准。LiteDRAM 是一个开源的 DRAM 控制器，openTPU 用它连接 DDR 内存。RDIMM 是带寄存器的 DIMM，通常用于服务器。

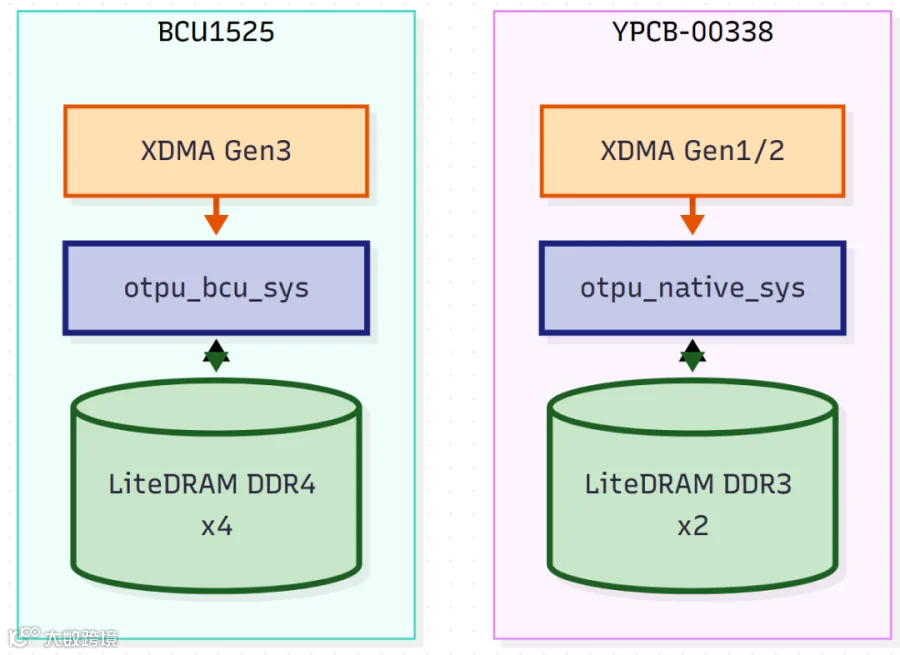

• • YPCB 使用两个 DDR3 通道，PCIe Gen1/2。
• • BCU1525 使用四个 DDR4 通道，PCIe Gen3。
• • otpu_native_sys 和 otpu_bcu_sys 是板级适配层。
• • 每个通道有独立的 otpu_mem_ch 桥。

两张板子的差异主要在 DDR 代数和通道数：YPCB 两个 DDR3 通道，BCU1525 四个 DDR4 RDIMM。otpu_board 的 S 参数决定切片数，每个切片占两个通道。BCU1525 的 S = 2，每个切片一个通道在本 SLR，另一个跨 SLR，所以需要 otpu_native_reg 做寄存器切片。

5. 技术单元与综合目标 🏗️

rtl/tech 提供多目标：

• • generic：行为级 RAM 与 DSP 模型，供 Verilator、yosys、FPGA 推断；
• • xilinx7：DSP48E1；
• • xilinxus：DSP48E2；
• • asic：SRAM macro 平铺，otpu_ram_tiled、otpu_ram_tiled_dp；
• • tools/synth/proxy_mxu_x2.sv：4-bit MXU 双倍数据通路的成本代理。

技术 RAM 语义统一：同步读、带 enable、读先于写。ASIC 1R1W 宏的同地址读写未定义，因此用户不能依赖；1RW1R 双口宏在两个端口都读先于写，TMEM IMPL 3 TDP 的重放依赖这一点。

• • generic 用于仿真和 FPGA 推断。
• • xilinx7 和 xilinxus 分别对应 7 系列和 UltraScale+。
• • ASIC 使用 SRAM 宏平铺。
• • proxy_mxu_x2 用于面积和时序评估。
• • 所有技术单元用六边形表示。

技术单元的核心是同一套接口，多种实现：上层 RTL 不关心底层是 block RAM、DSP 还是 SRAM macro，只通过 rtl/tech 的模块名调用。tools/asic/fakeram.py 为 NanGate45 生成 SRAM 宏模型，tests/test_tech_ram.py 对比 generic 和 asic 的轨迹。你可以把它类比成软件里的“抽象接口 + 多实现”。

6. 验证、模型与实验 🧪

6.1 仿真 testbench 🧬

• • tb_tech_ram.sv：随机 traffic 对比 generic 与 asic 的 RAM 轨迹。
• • tb_tech_dsp.sv：随机激励对比 generic 与 vendor DSP。
• • tb_board.sv：板级仿真，AXI-Lite host 脚本，DRAM 镜像 dump。
• • tb_axil_iso.sv：AXI-Lite 隔离单元随机复位测试。
• • tb_memch.sv：otpu_mem_ch、otpu_dma_split、otpu_afifo 的多时钟随机测试。
• • tb_se_comp.sv、tb_se_vpu.sv：SE 复合函数与 VPU 流引擎。
• • tb_fp.sv：otpu_fp 与 opentpu/fp32.py 向量对比。
• • tb_tmem.sv：TMEM 随机 traffic 与参考模型。
• • tb_ldc_replay.sv、tb_ldc_replay2.sv：LiteDRAM 控制器回放。
• • tb_top.sv：整机运行、halt、dump。

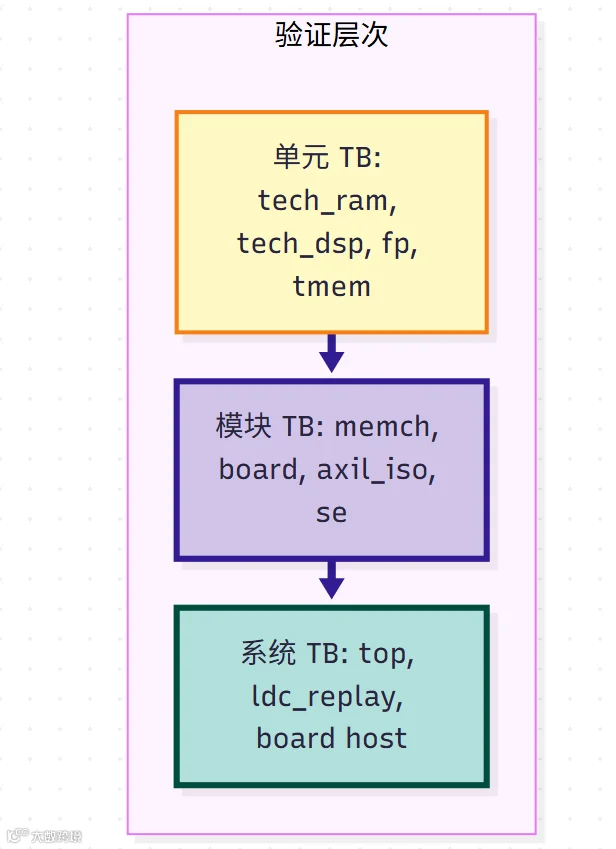

• • 单元级 testbench 验证基础模块。
• • 模块级 testbench 验证复杂模块。
• • 系统级 testbench 验证整机行为。
• • 层次化验证覆盖从单元到系统。

验证策略是层次化 + 对照：单元级对比行为模型，模块级随机 traffic，系统级跑完整程序并对比 dump。tb_board.sv 还支持 host 脚本和 I2C 引脚模拟，能覆盖板级交互。这种策略和软件测试里的“单元测试 + 集成测试 + 端到端测试”是一个道理。

6.2 实验性架构 🔬

rtl/exp 下有多条探索线：

• • seq_vpu/abl/otpu_seq.sv：WAITC 等待计数、窗口/队列消融、危险检查统计。
• • mx_mxu：MX MXU，7-series 泵 DSP48E1 或 UltraScale+ 打包 DSP48E2，支持 W4X/W8X、PAIR、共享 epilogue lane。
• • tmem_pump：TMEM 的 block RAM 2x/3x/4x 泵，otpu_tmem_pump、otpu_pumpk_bank。
• • tmem_nocopy：单副本 TMEM 的仲裁模型，otpu_tmem_model、tmem_nc_top。
• • vpu_pump：VPU 乘加单元 2x 泵，vp_pair_pump、vp_fmma_split。

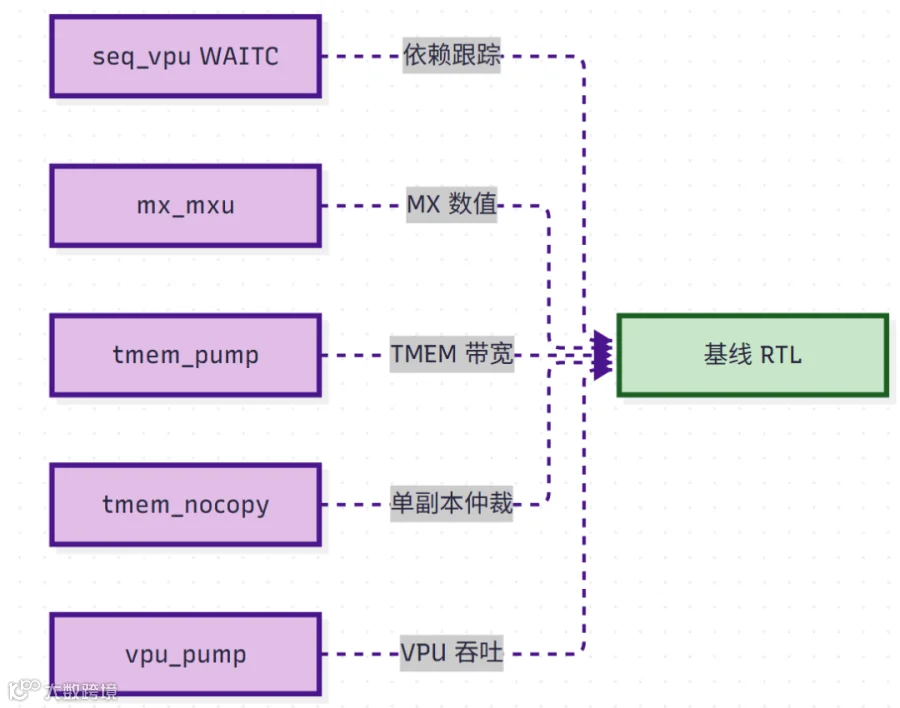

• • seq_vpu 探索等待计数和依赖跟踪。
• • mx_mxu 探索 MX 数值格式和 DSP 打包。
• • tmem_pump 探索 TMEM 带宽提升。
• • tmem_nocopy 探索单副本仲裁。
• • vpu_pump 探索 VPU 吞吐提升。
• • 所有实验模块与基线对比。

实验线的共同目标是在不改变 ISA 的前提下提升性能或降低成本。每条线都对应一个具体的瓶颈：依赖跟踪、MX 数值、TMEM 带宽、单副本仲裁、VPU 吞吐。docs/seq_vpu.md、docs/mx_mxu.md、docs/tmem_pump.md、docs/tmem_nocopy.md、docs/vpu_pump.md 记录了每条线的动机、实验结果和取舍。

7. 设计取舍总结 🎯

openTPU 的代码体现出几条清晰取舍：

1. 1. 精确整数累加 + fp32 epilogue：MXU 内部用整数链和 48 位 accumulator，避免浮点累加误差；输出再做 i2f、乘 scale，保证可复现。
2. 2. TMEM 多副本 vs 单副本：FPGA 用多副本避免读端口竞争；ASIC 用 banked 或单副本 + 子 bank + 重放，降低面积。
3. 3. native DRAM 协议：一个命令一个 64 字节 beat，省去 AXI 事务开销；partial write 由 otpu_mem_ch 做 RMW。
4. 4. CDC 与 SLR 跨越：otpu_afifo、otpu_native_reg、otpu_xr 把跨时钟、跨 SLR 的信号都做成 flip-flop 到 flip-flop。
5. 5. 可观测性：perf_t、otpu_trace、AXI-Lite 计数器、host 脚本，使仿真与板级行为可对照。
6. 6. 多目标：generic/xilinx7/xilinxus/asic 四套技术单元，配合 targets/*.toml，让同一套 RTL 覆盖仿真、FPGA、ASIC。

整体上，这份代码库不是单一加速器，而是一个“可配置、可验证、可移植”的 TPU 风格平台：从 ISA 和 scoreboard，到 MXU/VPU/TMEM 的微架构，再到 PCIe/DDR 板级与实验性 NoCopy/Pump 方案，形成了完整的闭环。理解它的最好方式，是先抓住切片这个核心概念，再沿序列器 → 单元 → 存储 → 板级的顺序逐层展开。对于有深度学习背景的读者，可以把切片想象成一个“专门为矩阵乘优化的小 CPU”，把 MXU 想象成 Tensor Core，把 TMEM 想象成 shared memory，把 ACT RAM 想象成寄存器文件。这样，硬件设计的很多决策就会变得直观起来。🚀
