截面设置
要点：
z型截面要用参数化的，不能用标准库截面
上下翼缘宽度差要大于2.0倍的板厚
杆件设置
其中一个杆件相对于另一个杆件旋转180度，这里为185度是因为另一个杆件考虑了屋面5度的坡度。
对其中一个杆件设置偏心，实现两个杆件的腹板和翼缘的面刚好错开一个厚度，否则后面定义节点接触的时候会报错。
偏心距离计算，使用上下翼缘相对于形心的距离计算（需要把小数点调到后4位）。
101.5686-98.4314+3=6.1372
节点设置

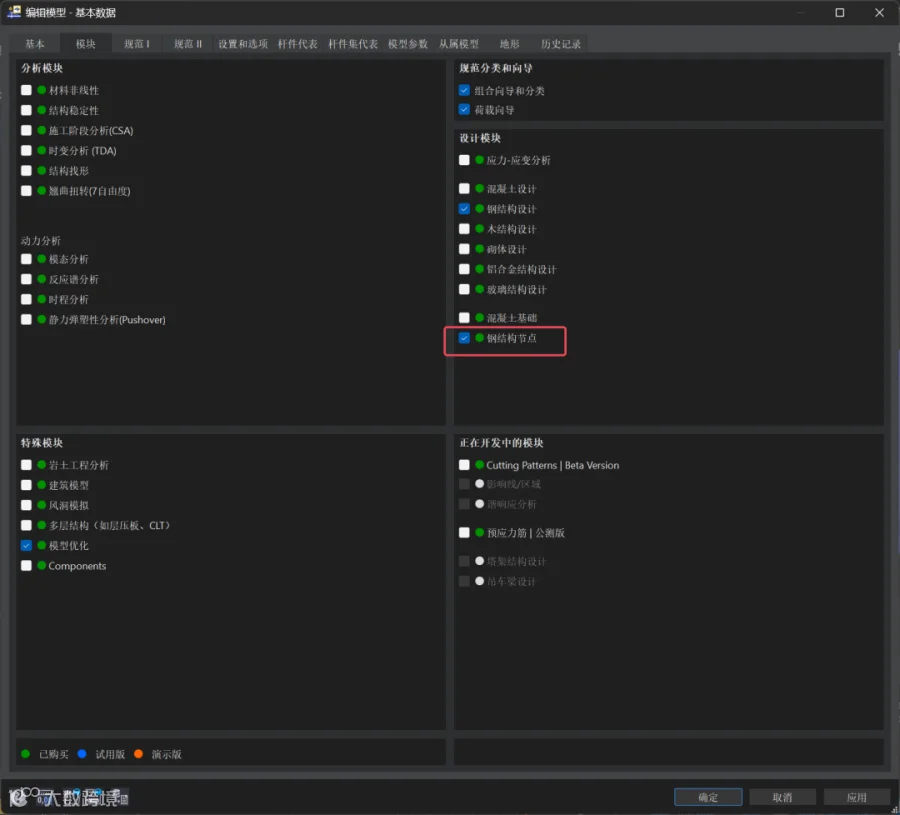

文件>基本数据>激活“钢结构节点”模块

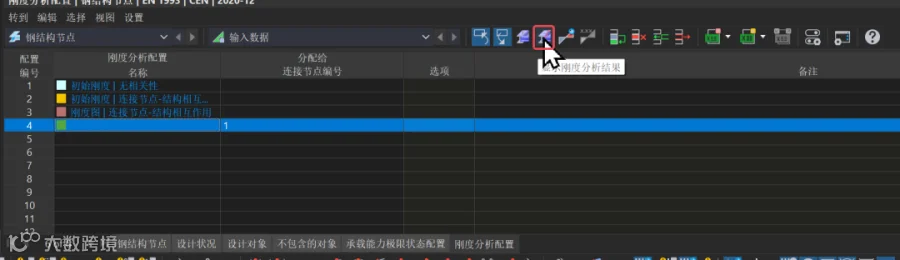

指定要建节点的节点编号，分配一个刚度分析配置。

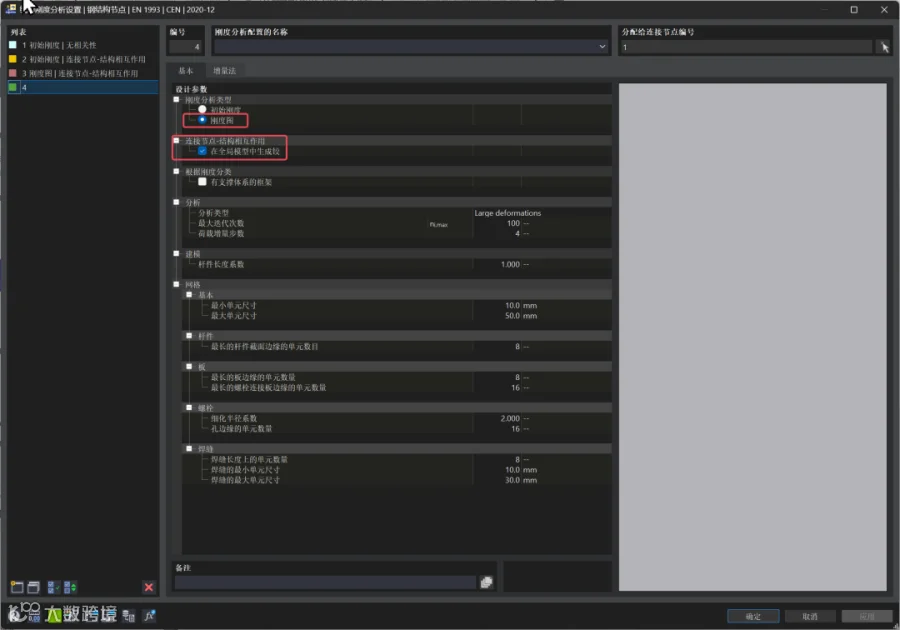

刚度分析配置里 ，选择刚度图，激活“在全局模型中生成铰”。分析完成后可以得到如下所示的弯矩转角曲线，并赋予给杆端铰。
杆件选项卡里，其中一个杆件作为固定端，激活端部支座，另一个杆件激活刚度分析分量“My/Mz"。
组件选项卡里，添加如图所示的组件：
辅助层，用于杆件切割/延申
杆件切割，切割杆件-125mm（负值表示延申）
紧固件，定义螺栓
接触，定义翼缘之间的接触（腹板之间的接触，紧固件默认实现）
计算刚度

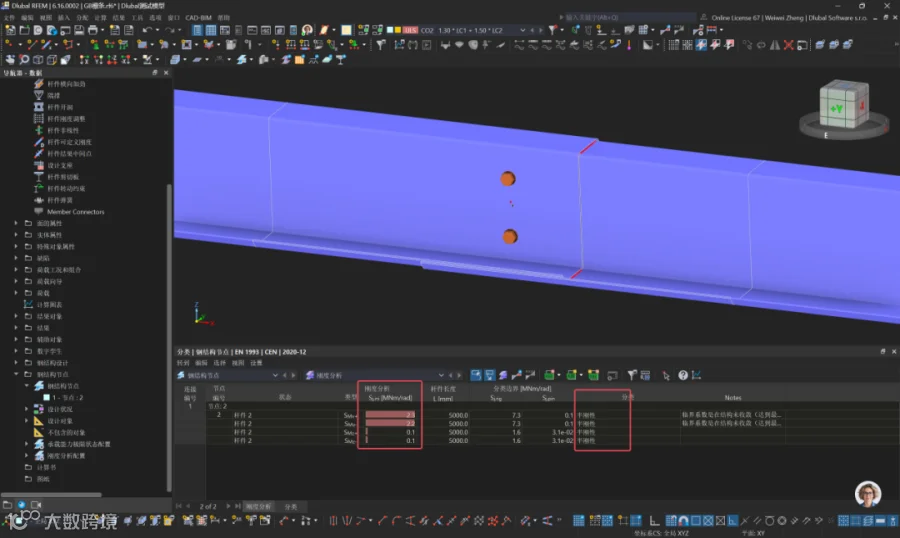

分析结果-5%搭接，2螺栓
搭接长度5%，仅两个螺栓的情况下，强轴弱轴均为半刚性，自动生成的铰接刚度曲线如下图：

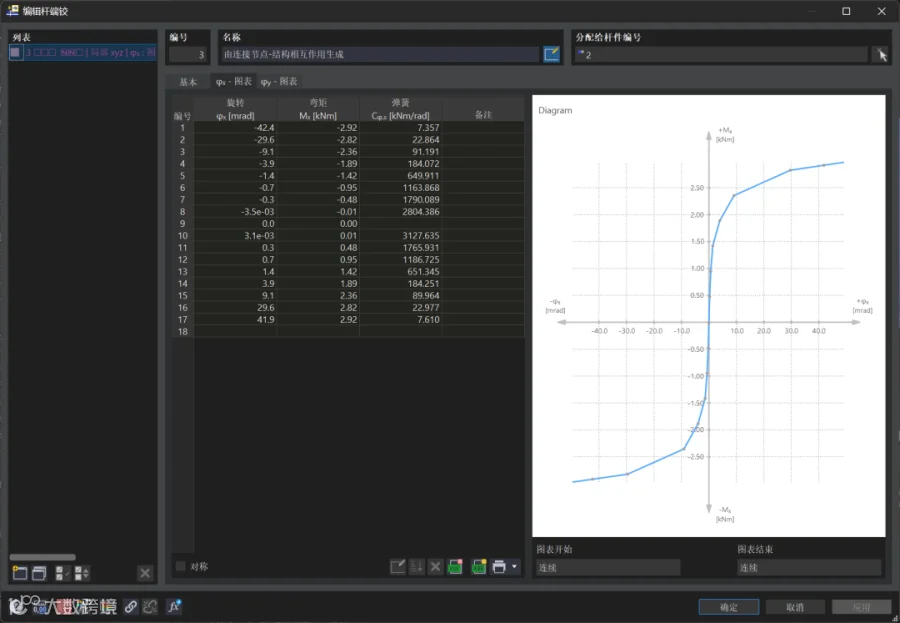

强轴弯矩-转角

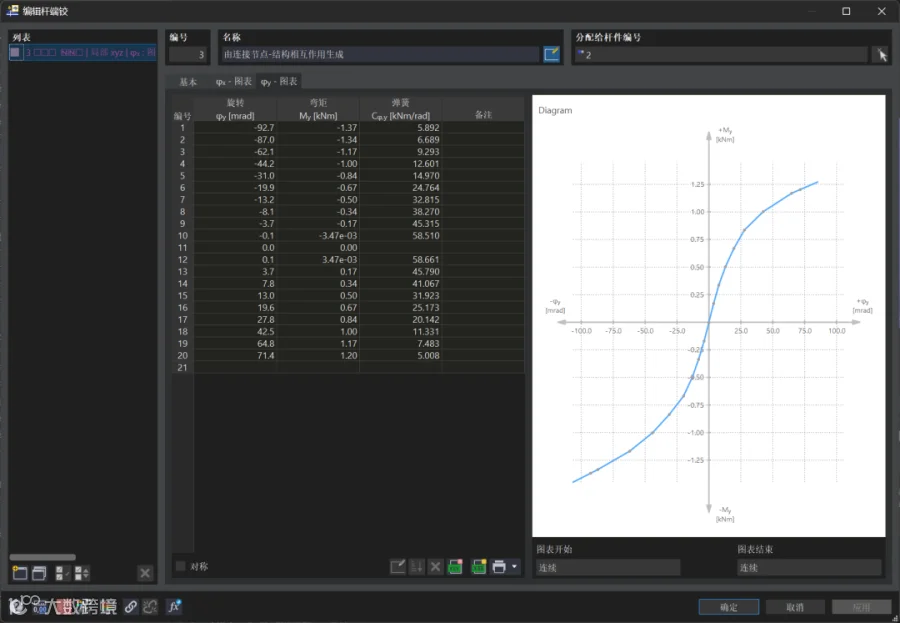

弱轴弯矩-转角

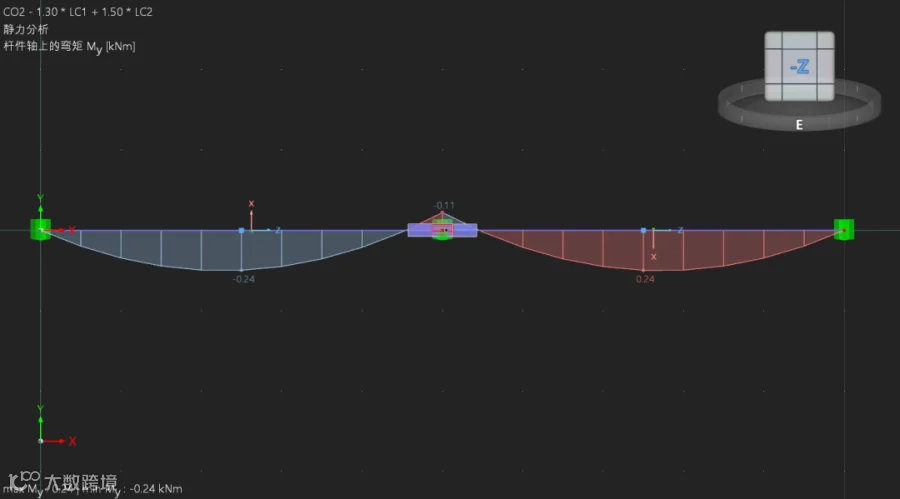

弱轴弯矩图（支座处-0.11，跨中0.24）

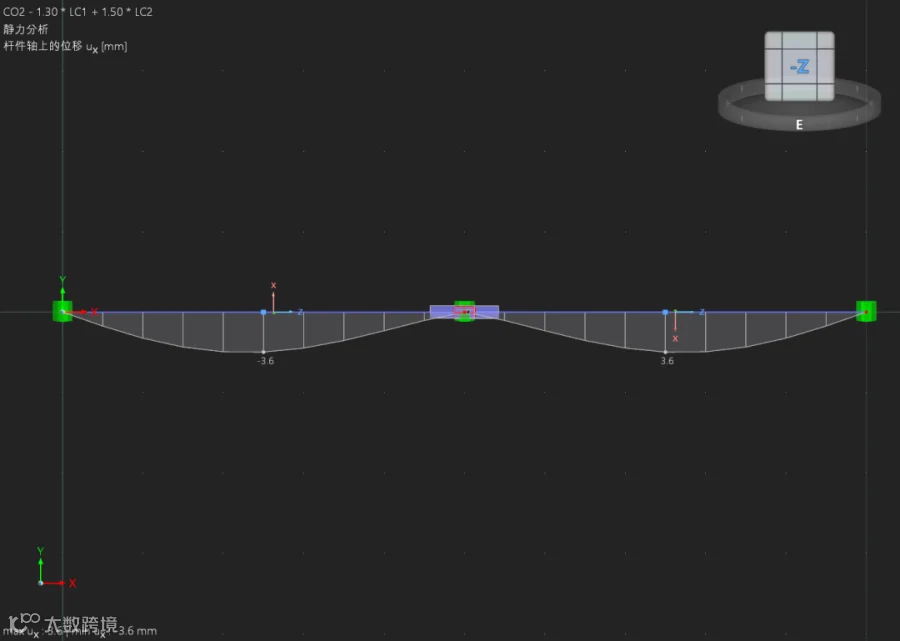

弱轴变形图（最大3.6mm）
分析结果-10%搭接，6螺栓
搭接长度10%，6个螺栓的情况下，强轴弱轴均为刚性
弱轴弯矩图（支座处-0.3，跨中0.17）

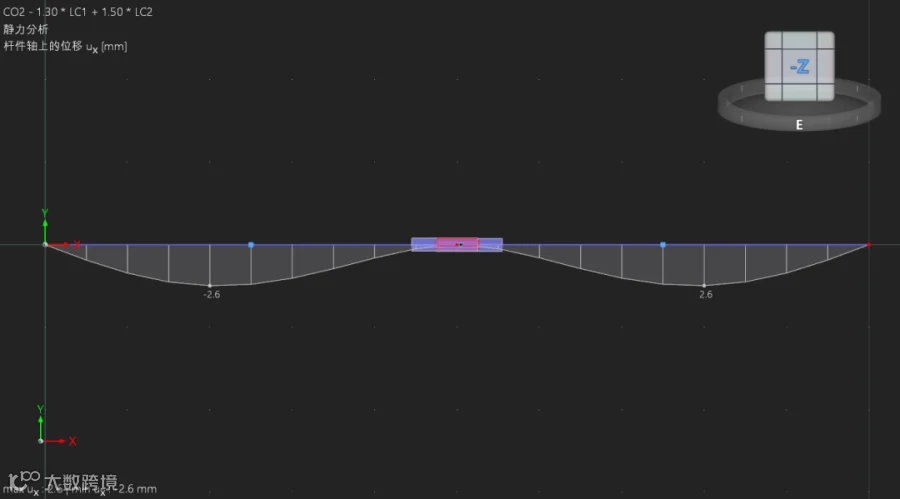

弱轴变形图（最大2.6mm）
