库区的水位输入，或者进行渗流分析时，用真实的水位高程会比较方便，这里介绍操作技巧。
1.CAD中的操作

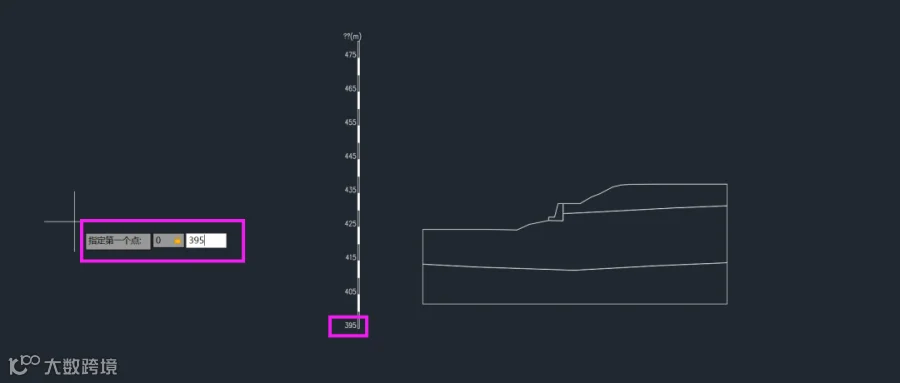

在CAD中，需要把剖面图的Y轴数据，调到对应的真实的高程。这个可以借助高程的标尺来辅助调整。比如，先输入一个直线来定位，图中输入第一个点（0,395）作为直线的端点，确认。
然后，把整个剖面图，以395的高程点为参考点，整个平移到（0,395）这里。操作如下：

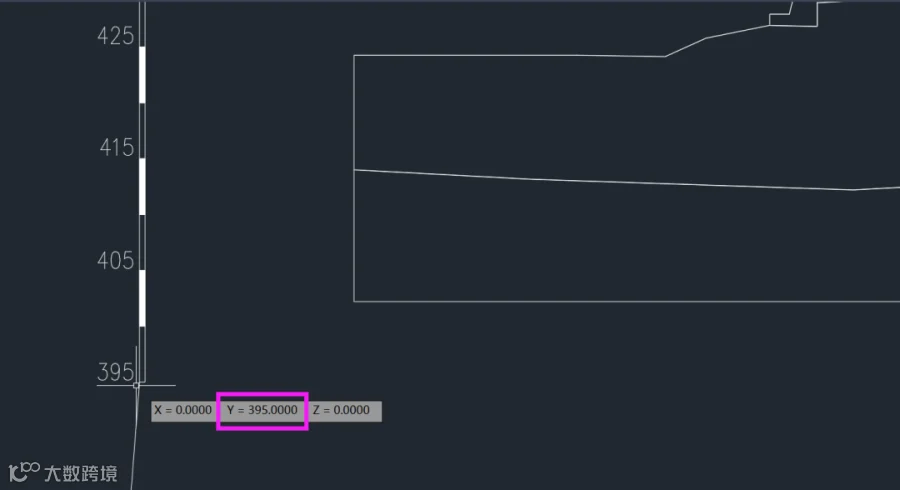

移动之后，可以使用ID命令查询某一点的坐标，看是否已经调整完成。最后保存即可。
2.GEO5中操作
GEO5土坡模块，选择“CAD文件为多段线…”

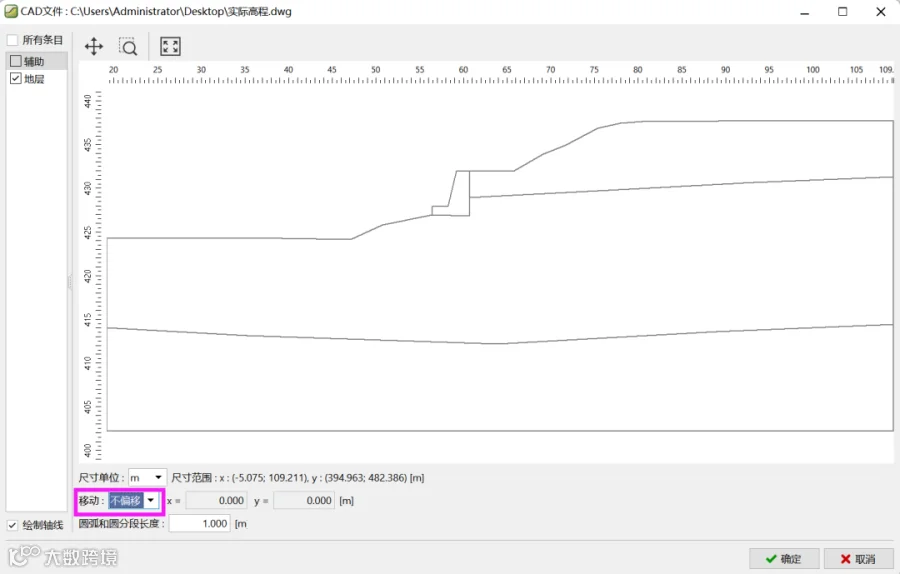

移动这里选择不偏移！
这样就和CAD里面的坐标是完全一样的。

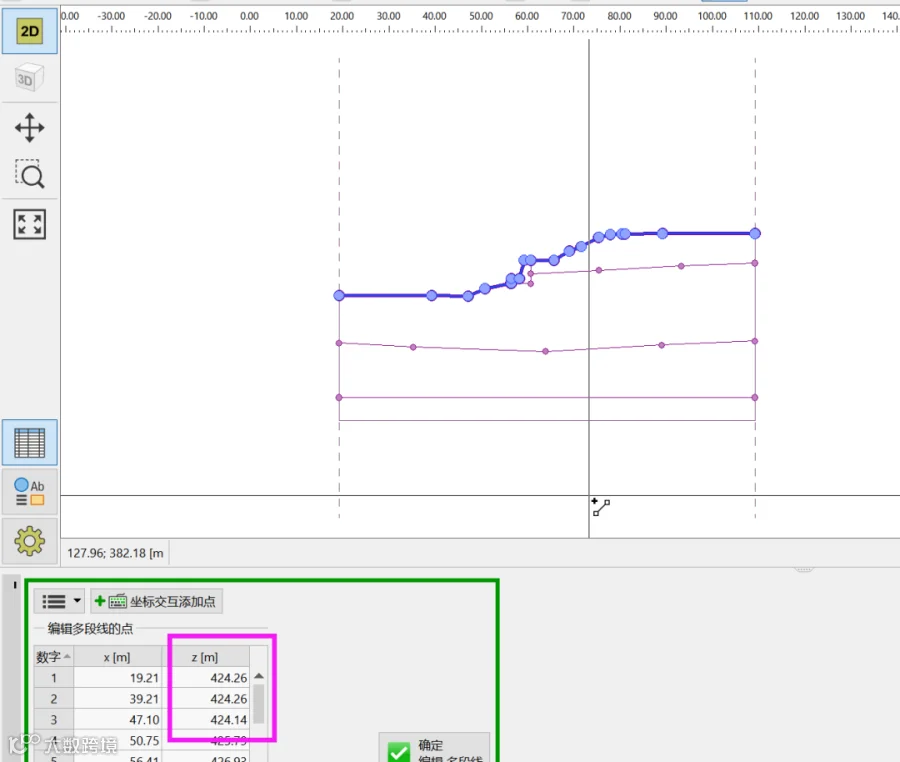

可以打开一个多段线，查看一下坐标，验证一下，如下：
3.CAD未按实际的高程建模，已经建好模型，应该怎么处理

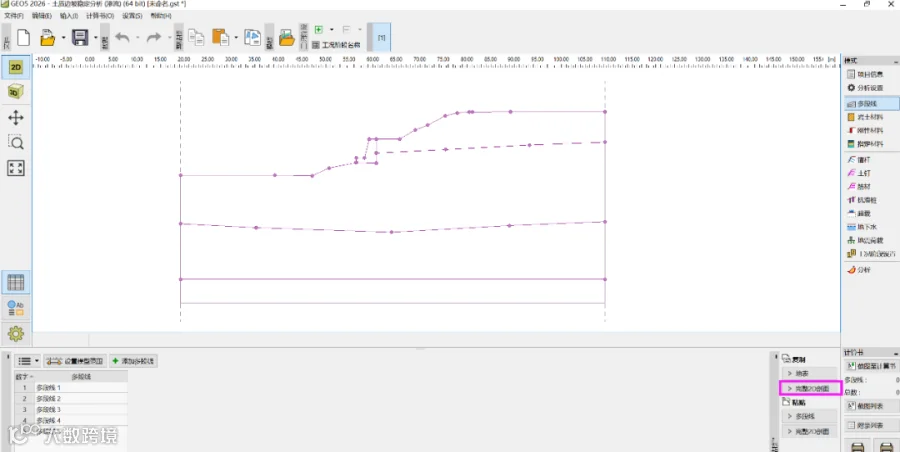

这里需要同时打开两个边坡模块，在已经建好模的文件里面，【多段线】选项下，选择【完整2D剖面】。

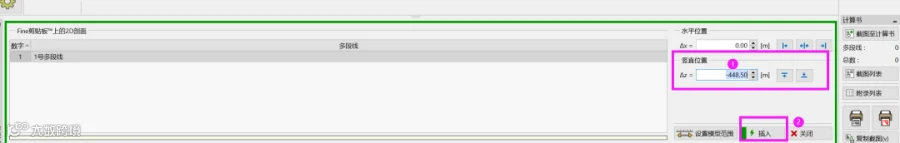

然后，在新打开的土坡模块，粘贴【完整2D剖面】，这个时候就可以选择偏移量。根据实际情况进行偏移即可。操作如下：
剖面调整完成之后，还需要把原来输入的数据复制过去，在原来模块里面的【编辑】选项下，选择【复制数据】，将原来的数据粘贴到剖面调整之后的文件里面。
需要注意的是：不要粘贴多段线和指定材料。

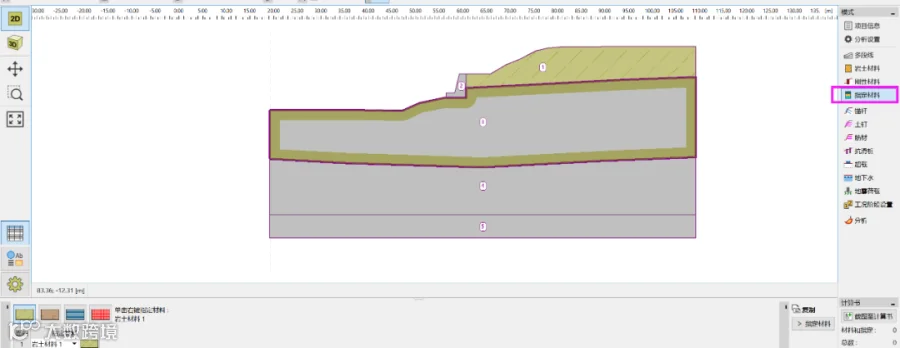

岩土材料和分析设置复制过去之后，再指定材料即可。
