最近有几个项目问到了同一个问题：货架安装放货以后，立柱到底能偏差多少？客户，集成商和生产制造商各执一词，争议不小。
今天我们就专门来解释安装垂直度偏差和结构变形，到底是不是一回事？放货前后的侧向位移，到底该怎么算？
一、“垂直度”和“变形”是两个概念，互不重叠
货架侧向的位移，在行业标准 JB/T 11270-2024 里被明确分成两类：
-
垂直度（安装精度）：货架装完、还没放货时的原始状态，安装极限偏差。主要用于工程验收。
-
变形：货架放货后，在外力作用下发生的形状或尺寸改变。
这两者没有重叠或覆盖关系，是独立的两个子项。
货架侧向位移的判定，应区分安装完成时的垂直度偏差与加载后产生的结构变形。两者对应不同的状态和测量基准，应分别评价；以同一铅垂基准观察加载后的位置时，则需同时考虑初始偏差和加载变形。
二. 垂直度：安装极限偏差
所谓垂直度，是立柱安装完、还没放货的时候，它跟“铅垂线”差了多远。
图 1 现场测量照片示意图
以 JB/T 11270-2024 规定的 C 类货架（高度 24 米）的X向为例
图 2 C 类货架安装极限偏差要求
上表中可以看出，X 方向（沿巷道方向）的垂直度限值为15 mm。注意：这个值与货架高度无关，无论货架是 10 米还是30 米，安装完毕后顶部最大允许偏差都是 15 mm。它反映的是安装工艺精度，而非结构性能。
测量基准：竖直坐标轴（铅垂线）。
货架安装完毕、还没放货之前，立柱顶部跟竖直坐标轴相比，最多允许偏 15 mm。这个数据一般在工程验收时使用。
三、变形：看的是“受力后的变化”
所谓变形，指的是构件或结构在外力作用下，其形状或尺寸发生的改变。所以变形一定是从构件的原始位置变化到当前位置，而不是从某个竖直或水平坐标轴开始算。
货架放货后，货物重量是一种外力。立柱片在货物压力之下，会在前述的垂直度偏差（初始倾斜状态）基础上继续变形倾斜。
JB/T 11270-2024 第 5.3.4 条标题是变形，那么本条下的所有内容都是指变形，无论条文的措辞如何变化，均指变形：
- 横梁变形：变形主要表现为中部弯曲，标准用“挠度”来称呼（见5.3.4.1）。
-
立柱片变形：立柱柱脚固定不能动，变形主要表现为整体的侧向倾斜，标准用“整体侧向倾斜”来称呼（见5.3.4.2）。
图 3 横梁及托梁的变形要求

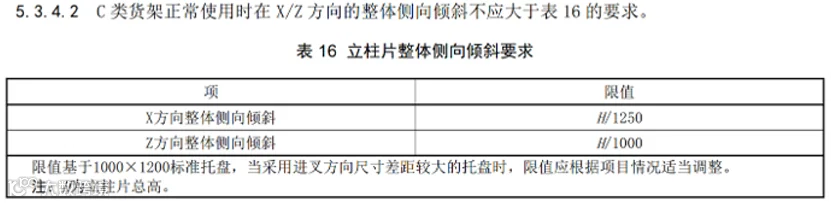

图 4 立柱片整体侧向倾斜要求
对于 24 米高的 C 类货架，X 方向的立柱片变形——整体侧向倾斜限值为H/1250，即 24000 ÷ 1250 ≈ 19 mm。
测量基准：原始位（未加载时的立柱位置）。
放了货之后，在货物压力下，立柱可以从它原来的倾斜位置再倾斜大约19 mm。
四、放货后，侧向位移合计值
理解了上述区别，就会明白，垂直度是垂直度，变形是变形，两者没有任何覆盖关系，是独立的两个概念。
-
安装完毕且未放货前：立柱片相对竖直坐标轴允许存在最大15 mm的安装垂直度偏差； -
放货后：立柱片在原始位（初始倾斜状态）基础上产生倾斜变形，X向的许用变形值约为19 mm； -
但从原始位进行测量比较麻烦，大家还是习惯从竖直坐标轴开始测量，那么测量时就必须要把初始倾斜，也就是垂直度偏差一起算进去，故放货后立柱片相对竖直位的总许用侧向位移 = 垂直度偏差（实测值） + 许用变形值
15 + 19.2 = 34.2 mm（约 34 mm）
下图可以更清晰地说明这一逻辑：
图 5 安装偏差与加载变形同向叠加示意
注：图中 15 mm 为安装偏差限值，19 mm 为本例许用变形的近似值。
五 欧洲标准中的测量基准
欧洲标准 EN 15620-2021 对此有同样的解释。标准第 6.3.2 条关于立柱片变形的规定如下：
翻译过来就是：立柱片的许用变形值应由客户、集成商或咨询商根据项目情况进行规定，当无规定时，可参照标准要求。且明确强调：以安装完毕后、未加载的立柱位置为基准进行测量。
很明确，变形并不是从竖直坐标轴开始测量的——这与 JB/T 11270-2024 的表达一致。

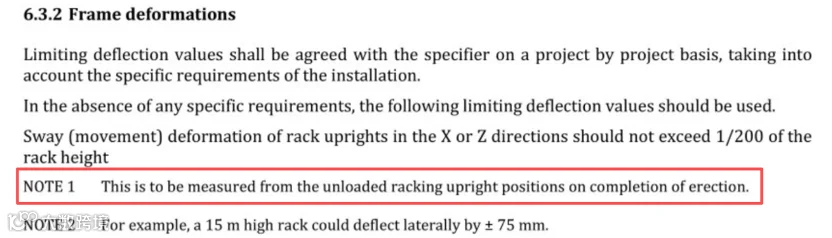

图 6 EN 15620:2021 关于立柱片变形测量基准的说明
总结：货架到底能“偏差”多少？
-
安装完、没放货 → 看垂直度偏差，基准是竖直坐标轴；
-
放货后 →当基准是原始位（初始倾斜位置）时，只看许用变形；当基准是竖直坐标轴时，
总侧向许用位移= 垂直度偏差（实测值）+ 许用变形
希望这篇文章能帮助大家厘清概念，减少项目中的争议。如有疑问，欢迎留言交流。
参考文献
[1] JB/T 11270—2024《立体仓库组合式钢结构货架技术规范》。
[2] EN 15620:2021, Steel static storage systems — Tolerances, deformations and clearances.
