圆柱锂电视觉检测：外观缺陷与同心圆测量核心挑战

电池外观尺寸检测项目 金属高反光 + 曲面，是第一大拦路虎

需要突破的难点

1. 柱面弧形反光圆柱曲面，同一光源下会形成一条亮带；亮带区域容易过曝丢失划痕、凹坑细节；暗区对比度不足，微小缺陷被淹没。单纯环形光、同轴光都容易出现局部眩光，反光伪影极易被误判成划痕、脏污。
2. 端面多环结构反光不一致端面由外壳边缘、绝缘垫片、极柱同心圆组成，不同材质反射率差异大。一张图像很难同时兼顾内外环曝光，内环暗、外环爆，同心圆边缘灰度断层。

3.内外圆直径、圆度、同心度（偏心量）等，精度要求常到微米级。

视觉方案：首先电池表面缺陷检测，使用线扫相机可以将圆柱体周长展开，可获取圆柱体整周的表面特征，实现对零件周围的一致成像，找到各类的缺陷。再通过AI检测识别出缺陷。使用上下双相机，进行对正极和负极分别检测，获取电池包膜和电池直径的同心度。

外观缺陷图

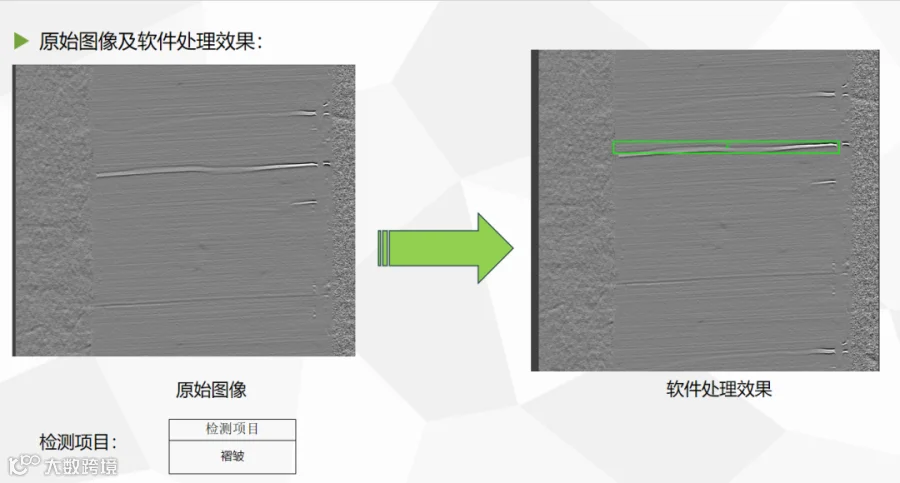

褶皱

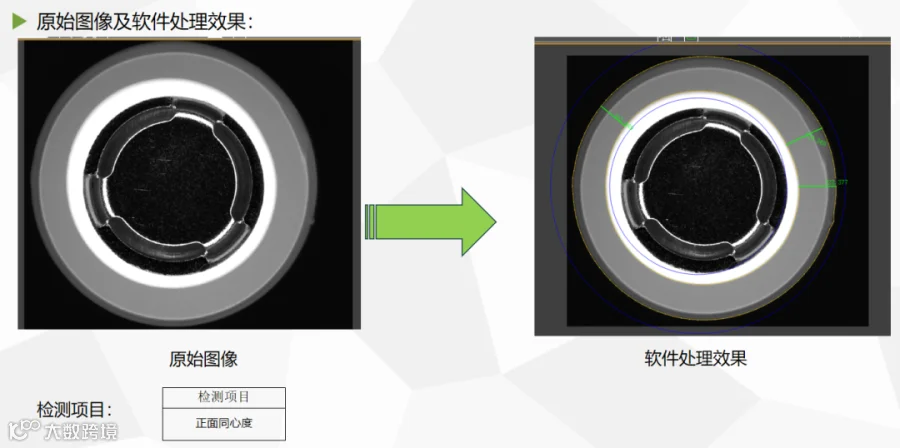

正极同心圆
