【新品推介】光伏电站建设与施工虚拟仿真系统：助力光伏专业实训与岗位技能提升

施工过程严格对标《光伏发电站施工规范》《电气安装施工规范》《建筑施工规范》等标准。系统给出各设备的连接图纸，学员对照图纸进行安装与接线，可操作步骤累计超过150步。

①学员前往现场勘察地形、记录当前天气情况，结合天气填写施工注意事项，完成系统考核。

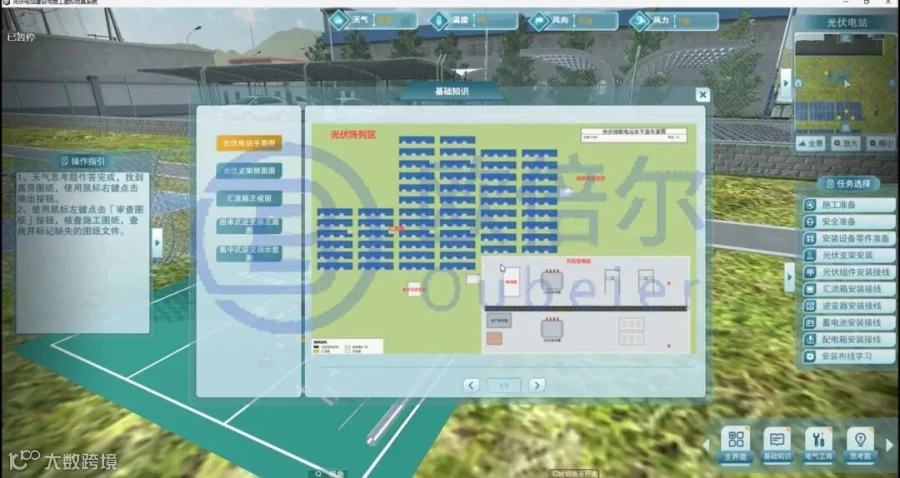

②开展审查施工图纸，在随机缺失的图纸中查找并标记缺失项，训练图纸会审能力。

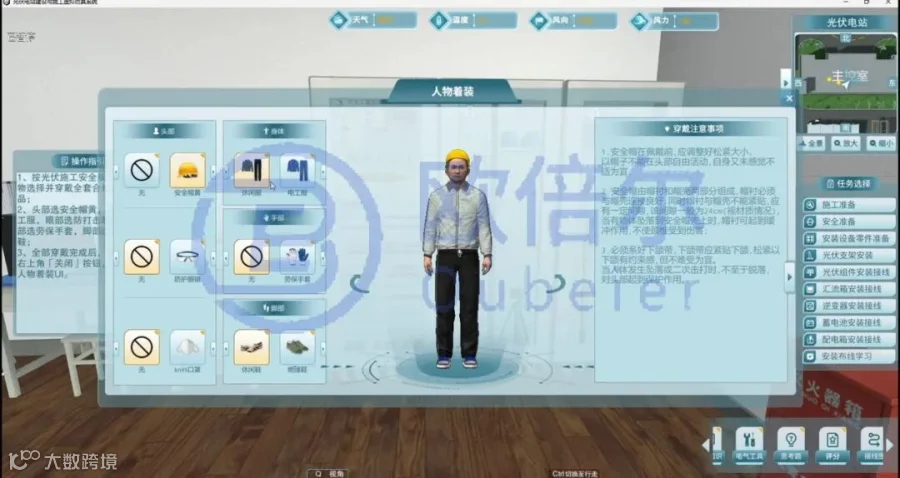

在工具柜前按光伏施工安全规范完成全套防护用品穿戴：头部选安全帽、身体选电工服、眼部选防打击眼镜、手部选劳保手套、脚部选绝缘鞋。穿戴规范性纳入考核，把安全意识落到操作的第一步。

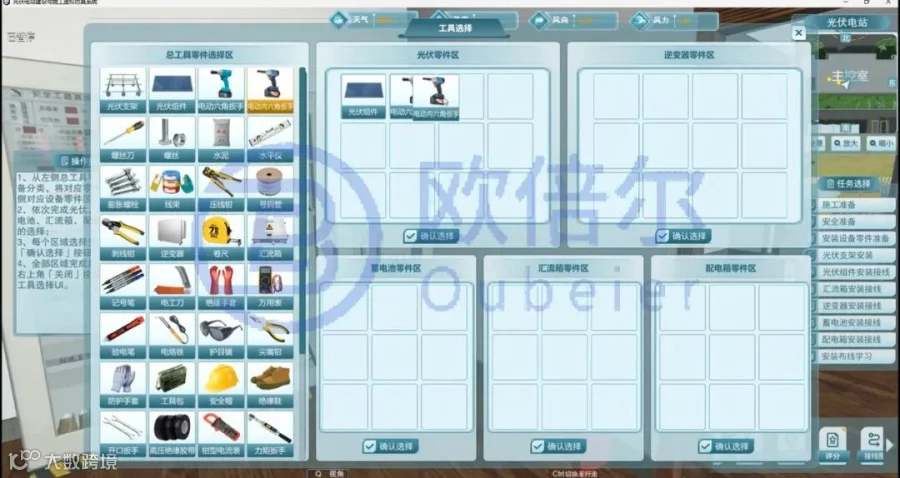

查看零件清单，按照设备类别，分别挑选光伏、逆变器、蓄电池、汇流箱、配电箱所需零件，放置到对应设备零件区域，锻炼施工前期物料组织能力。

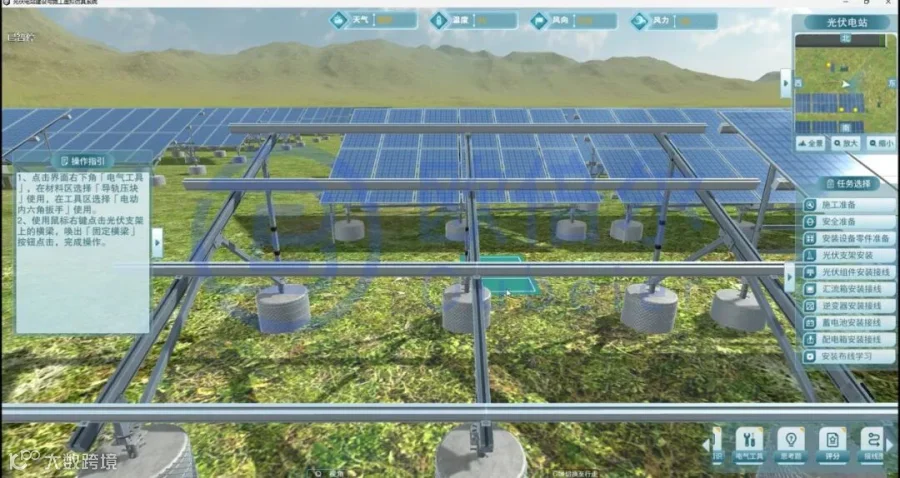

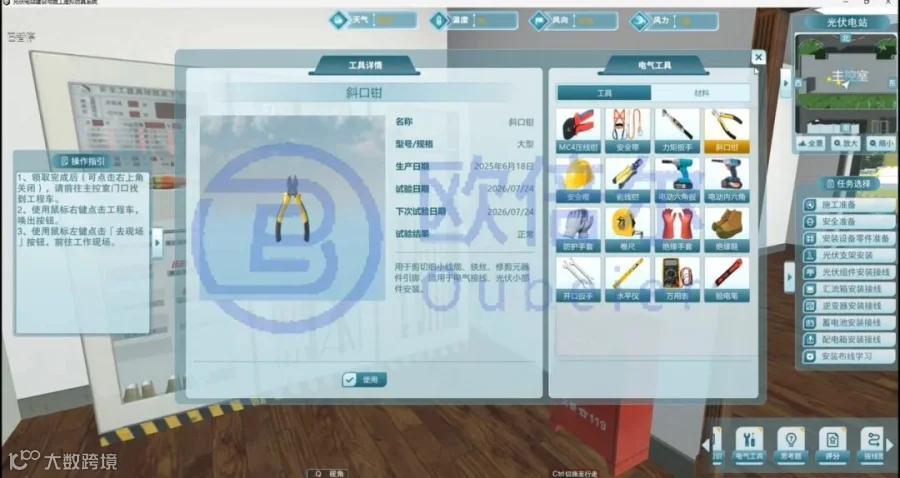

从工具柜领取工器具、乘坐工程车前往现场开始，依次完成光伏支架安装工作。

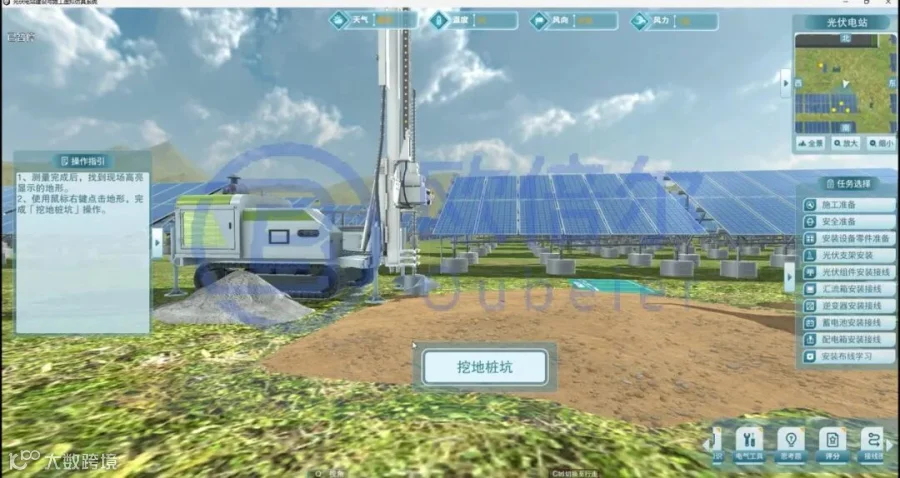

①使用卷尺测量水泥墩位置距离，开挖地桩坑。

②完成地桩安装定位，摆放水泥模具，搅拌并浇筑水泥。

③统一调节地桩高度，用电动六角扳手固定地桩。

④预装前立柱、后立柱、侧拉杆、三角连接件，安装斜梁。

⑤开展支架预安装，利用水平仪调整支架倾角，紧固连接螺栓。

⑥安装横梁，使用导轨压块固定，完成斜拉安装。

⑦敷设接地扁铁，实现支架基础与钢结构可靠接地。

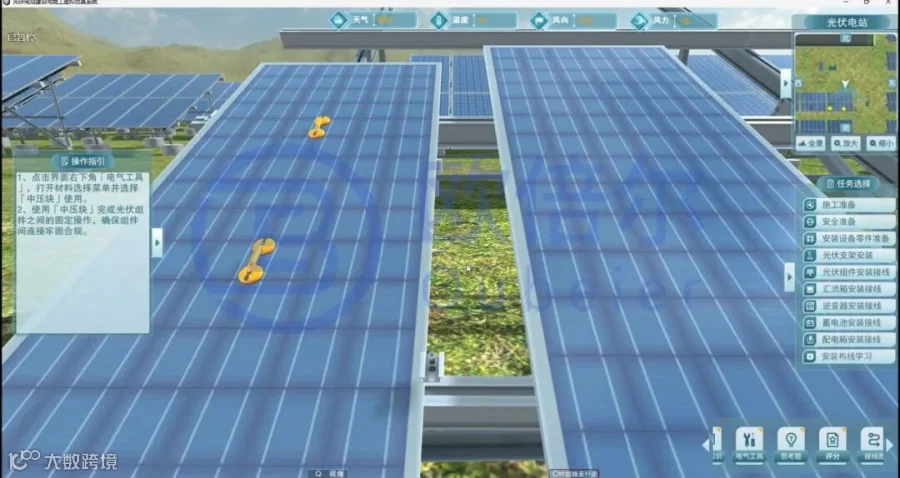

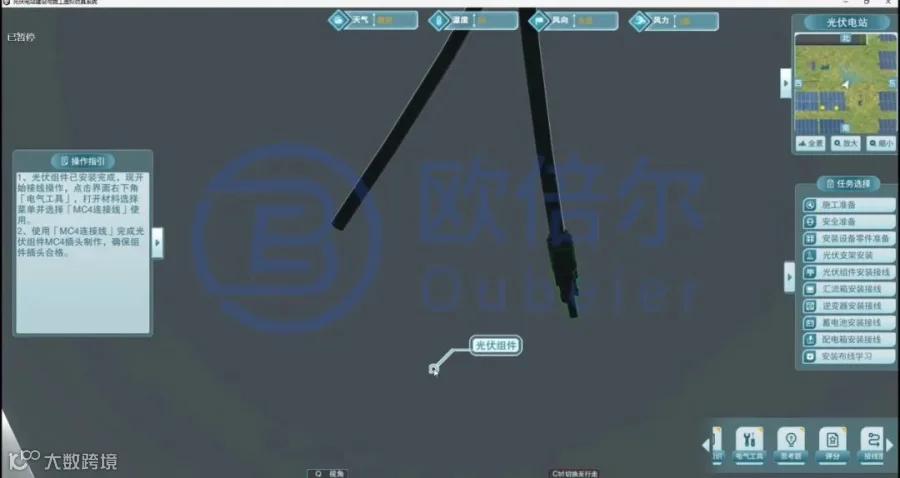

用吸盘安放组件，安装并紧固压块，核查安装缝隙；力矩扳手校验螺栓扭矩。制作MC4连接线，在接线盒完成组件串联组串接线，敷设接地线、安装接地压块，保证接地牢固合规。

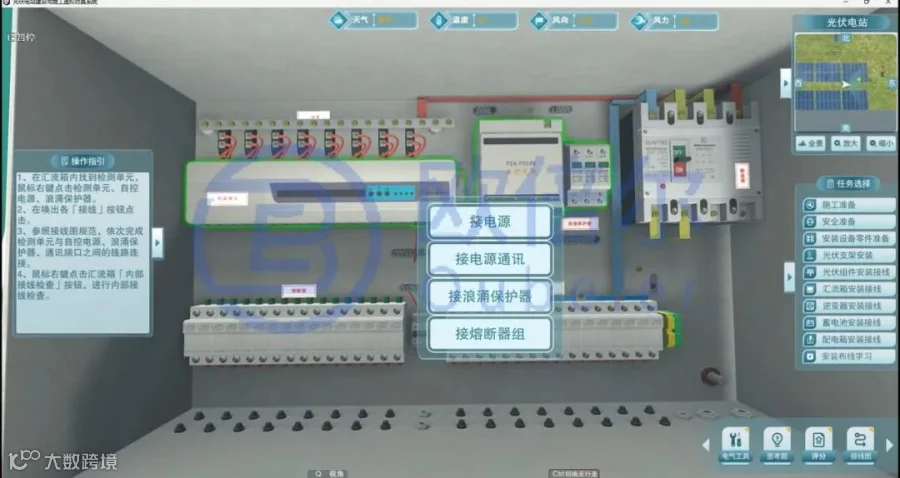

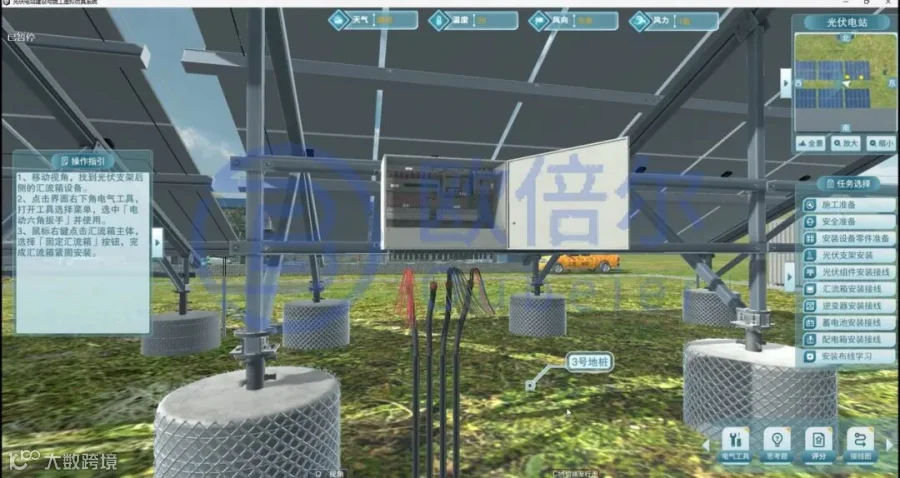

参照接线图学习布线规范，依次安装五大内部组件并完成内部接线自检；将汇流箱固定在光伏支架，检查熔断器底座，完成正负极、通讯、输出及接地接线，整体复核线路。

🔹 组串式逆变器：使用水平仪、记号笔定位背挂板，打孔并安装膨胀螺栓，固定背挂板后挂装逆变器；依次制作接地线并完成接地，压接 MC4 接头，万用表校验极性，接入正负极线缆，完成交流及通讯接线。

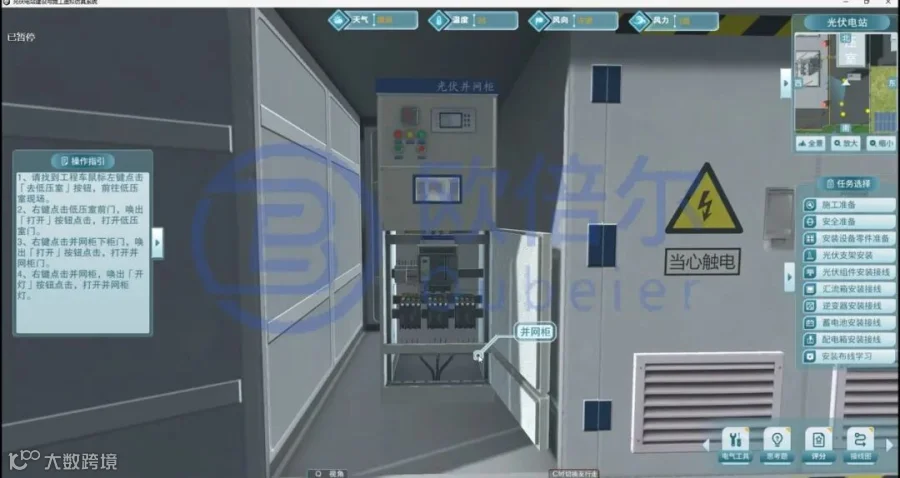

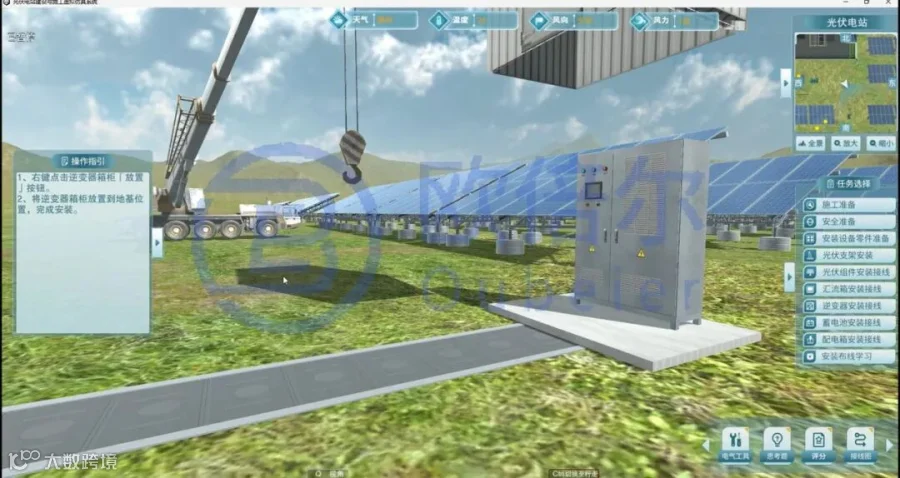

🔹 集中式逆变器：浇筑水泥地基，放置逆变器及箱柜；进入低压室，将三台逆变器出线接入对应断路器，关闭柜门与照明，完成并网接线。

检查电池仓环境，搬运电池组入柜，规范摆放并预留接线空间；万用表检测电压，排查极性与设备隐患，完成电池串接汇流，接入BMS采集线、CAN通讯线；核查端子、线缆及接地状态，复核采集数据，查看告警；依次开启BMS与输出开关，确认无异常后开展带载测试。

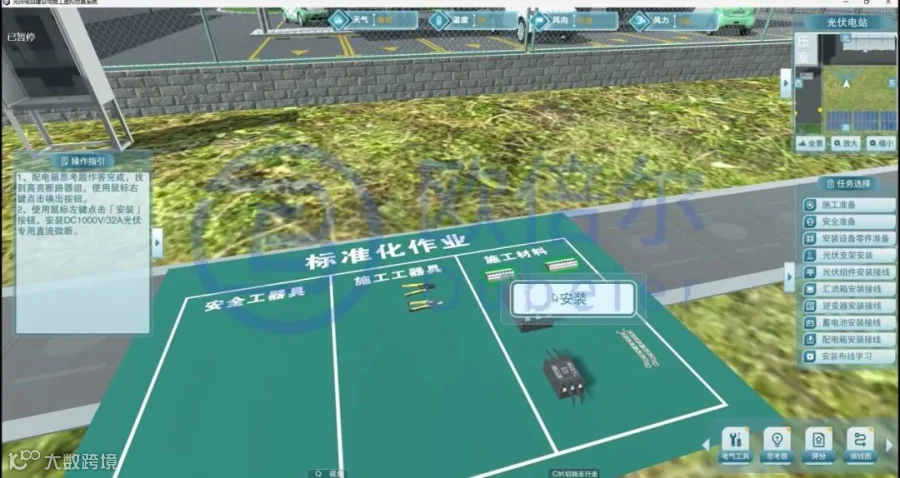

依据负荷参数选定配电箱与电缆规格；依次安装直流微断、汇流排、塑壳断路器，制作并连接接地线；按相序接入电缆，完成断路器间线束连接，保证接头防水防尘、接触可靠。

软件提供设备定位功能，在定位界面点击设备即可快速前往该设备面前，进行指定位置的针对性学习。设备均支持“自动拆分和组装、手动安装、手动拆分、零部件说明、原理讲解”五种学习模式，让学员从外部形态到内部结构、从零件名称到装配顺序、从装配动作到工作原理，逐层建立起完整而扎实的设备认知。

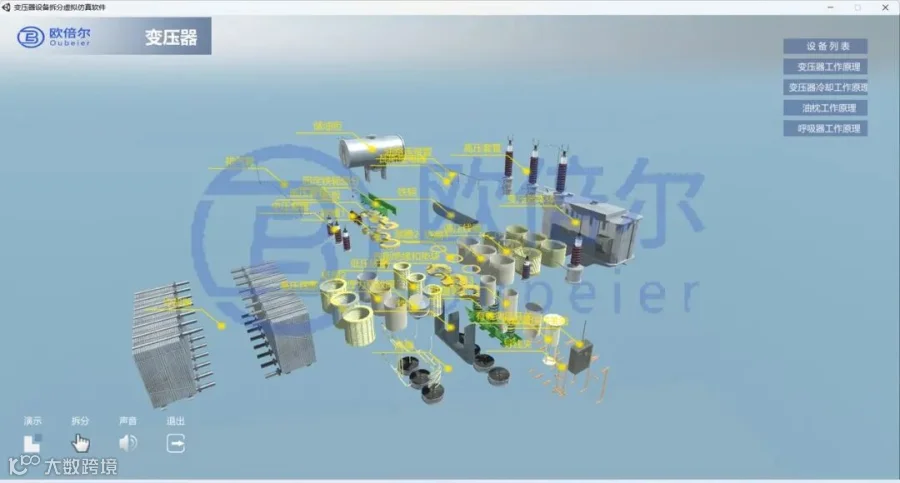

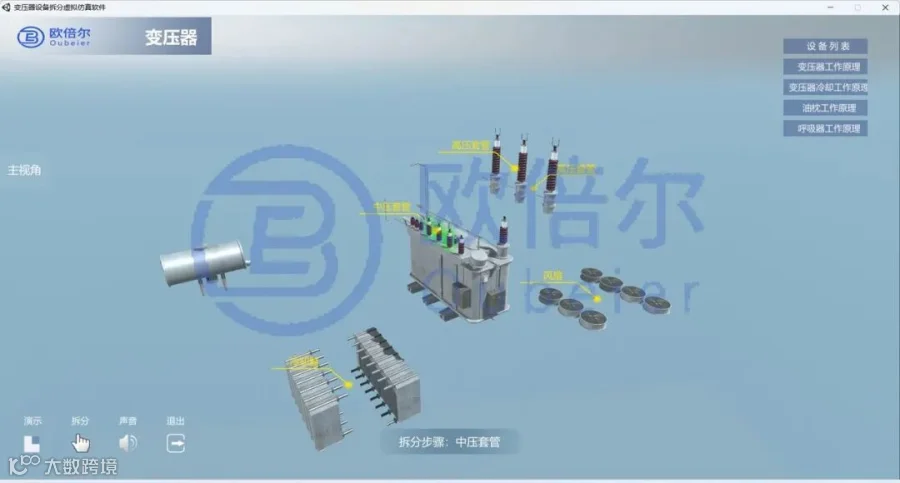

通过“自动拆分和组装”演示，直观展示变压器内部构造；学员也可进入“手动安装”，依次完成水泥底座、呼吸器、低压套管、风扇操作箱、高压套管、冷却器风扇、绕组温控器等30个部件的装配，并可反向进行“手动拆分”。系统同步提供零部件介绍和作用说明，并以动画或文字形式讲解变压器工作原理、冷却原理、油枕工作原理及呼吸器工作原理等。

支持自动拆分和组装、手动安装、手动拆分三种模式。手动安装部件包含底座、绝缘支柱、绝缘拉杆、下支撑座、动触头、动弧触头、静弧触头、静触头座、灭弧室瓷套、接线座、操作机构箱、SF6密度继电器等，配套零部件作用说明与工作原理介绍。

手动安装部件包含底座、电磁装置、中间变压器、补偿电抗器、二次接线盒、观察孔、注油孔、放油阀、电容分压器、瓷套等，配套零部件介绍与工作原理讲解。

手动安装部件包含底座、二次接线盒、引线屏蔽管、套管屏蔽、盆式绝缘子、瓷套、一次导电杆、二次线圈、线圈装置、防爆装置、一次接线端子、均压环等。

手动安装部件包含底座、接地刀闸、绝缘支柱、导电臂、动触头、静触头、均压环、操作机构箱等。

系统评分既可以作为操作的指引，也可以对3D场景中的操作进行实时评定，可导出、打印成绩。

系统不是单一设备的演示，而是打通升压站设备安装与光伏区施工两条主线，完整训练施工准备到电气接线的关键工序。

施工流程严格对标《光伏发电站施工规范》《电气安装施工规范》《建筑施工规范》，将安全穿戴、力矩检测、接地连接、极性校验等关键环节纳入考核。

支持设备拆装、工具选择、仪表测量、拖拽布线等实操训练，单台设备拆装部件可达30个，单项施工任务最多40步操作。

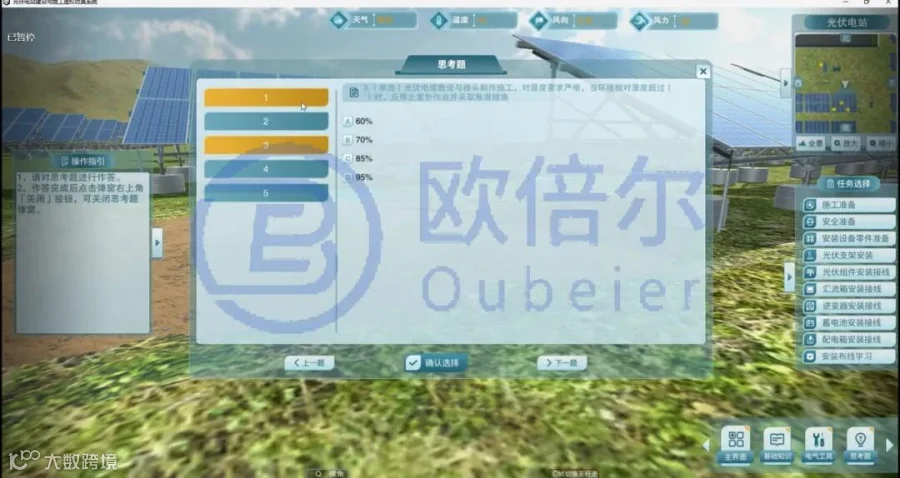

系统内置基础知识、图纸试题、零件分类、接线检查等考核，搭配实时评分，学习过程可追溯、技能水平可评价。

高压作业、高处施工、重型设备吊装等高风险场景在虚拟环境完成，学员可反复试错练习，无设备损耗与人身风险，实现 “把工地搬进机房”。
