便携式质谱仪产品可靠性实践
为民可靠茶话会（苏州站）上，宁波华仪宁创卢斌总监带来了主题分享，围绕便携式质谱仪产品可靠性实践展开，介绍国产自主便携式直接电离质谱仪从需求拆解、可靠性前置设计、场景化验证到产品迭代落地的完整实战路径。

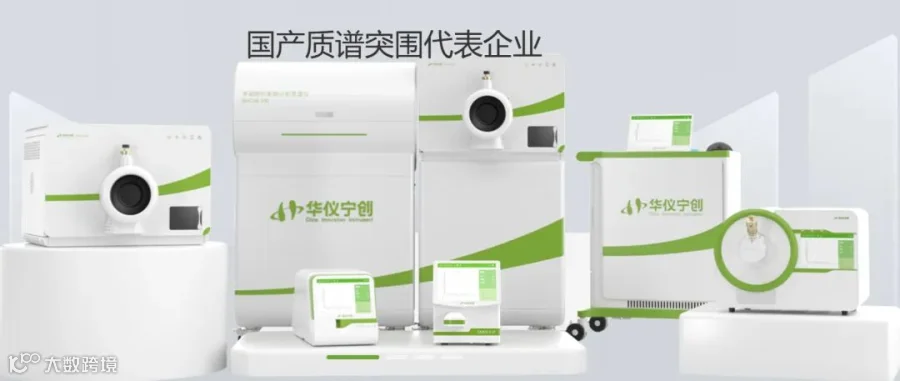

这款设备是国家禁毒重大科研项目成果，依托直接电离与线性离子阱技术，无需复杂前处理即可完成样本快速检测，广泛应用于公安禁毒、食品安全、法医毒物、环境应急、战场防化等领域，已经拿到警用装备资质，能够实现毛发、尿液、擦拭痕迹等多类型样本现场筛查，设备历经多轮版本迭代，灵敏度、集成度、可维护性得到大幅提升。
便携式质谱属于精密科学仪器，和实验室台式设备不同，它要走出实验室，面对车载颠簸振动、高原低气压、宽温湿度变化、电源波动、电磁干扰等复杂现场工况。
可靠性不是后期整改修补出来的，而是必须嵌入研发全流程，在研发早期就开展可靠性策划与设计工作，不能等到样机完成甚至产品量产之后再去补可靠性相关工作。必须在 IPD 产品开发最开始的概念阶段，就将环境适应性、振动冲击、分子泵寿命等可靠性指标完整纳入产品需求包；再在计划阶段，把整机可靠性指标逐级拆解到离子源、真空系统、离子光学、射频控制电路、软件算法等各个子系统，把可靠性要求分解到每一个零部件与模块，从源头约束设计输入。
设计阶段综合运用 DFMEA、FTA 识别高风险技术点，针对离子阱电场稳定性、真空密封、射频温漂、高压放电等关键风险开展降额、冗余设计。同步落实研发阶段可靠性试验工作，开展原理样件摸底试验，对分子泵、密封件、高压元器件做加速老化试验，提前摸清失效边界，把潜在失效问题消解在研发早期，避免问题流转到样机、量产阶段。
在整机开发过程中，单元测试、集成测试、系统测试层层递进，借助FRACAS 缺陷闭环机制搭配 Mantis 缺陷管理系统，故障发生之后定位根因、完成整改验证，并且同步更新 DFMEA，把可靠性要求向下传递到生产阶段的 PFMEA，实现研发到制造端可靠性要求的贯通传递。
卢斌总监在分享过程中强调，真实使用场景分析是便携式科学仪器可靠性验证的重要前提，脱离实际业务场景的可靠性试验，很难真正反映产品现场服役能力。实验室标准环境下测试合格，不代表设备在真实一线可以稳定工作。
为此企业深度梳理业务工况，专门划分实验室、车载运输、户外现场、高原低气压四大典型使用场景开展场景化可靠性验证。通过环境试验舱模拟高低温循环、随机振动冲击、低气压环境，一边施加环境应力一边持续采集质谱性能数据，充分复现设备实际服役条件，验证设备在车载移动实验室、高原现场等极端条件下的检测精度与运行稳定性，确保验证条件和用户真实使用场景对齐。
实战过程中设备已经大量投入禁毒实战比武、楼宇痕迹找毒、医院中毒样本检测、食药环案件筛查等真实业务，在真实使用场景实战中持续暴露问题、迭代优化产品。随着产业不断推进，产品从初代机型迭代升级，新一代机型实现气液固全样本检测，灵敏度提升一个数量级，并且把锥口维护时间从十五分钟缩短到一分钟，实现不停机维护。
企业将持续推进便携式质谱仪产业化落地，抓住国家产业基础再造专项项目机遇，进一步提升仪器灵敏度、可靠性与可维护性，拓展医院急救、战场防化、食品快检等更多应用场景，持续完善样本数据库。团队也将持续学习引入确信可靠性理论与方法，用这套科学体系进一步夯实 “研发阶段前置开展可靠性设计 + 面向真实业务场景开展验证” 的可靠性正向设计与可靠性科学实验方法论，补齐国产科学仪器可靠性短板，打造具备国际竞争力的国产质谱装备。
