案例简介
Freedom Mobile Arch是 太平洋国家博览会（PNE）的亮眼新建筑。该场馆坐落于黑斯廷斯公园核心区，在原有上世纪 60 年代露天剧场原址上新建，为专用演出场地。
这座可容纳 10000 人的露天场馆，以标志性的重型木结构（mass timber）屋盖为主体，旨在承办国际一流水准的演出。该屋盖体系配套完整设施，具备良好灵活性与配套条件，可举办大型音乐会、节庆活动及文化展演。
项目联合 Revery 建筑事务所，设计了这套屋面结构：既能抵御外界气候影响，又可在无柱大空间内营造优异的声学环境。最终成型的是造型独特的星爆式屋面结构，仅通过三处支承点落地，形成极具视觉冲击力且力学效率极高的结构体系。
拱形屋面同时塑造了场馆空间体验，框定出望向北岸山脉的景观视野，将观众与周边自然环境融为一体。流畅舒展的几何造型塑造出强烈的建筑辨识度，同时适配场地独有的环境条件。
屋面由 6 个筒拱段沿斜向平面相交组合而成，扶壁端点之间的净跨达105 米（345 英尺）。建成后的屋面覆盖面积约 7200㎡，是全球跨度最长的木拱屋面之一，其跨度略大于 2008 年建成的列治文奥林匹克椭圆速滑馆。

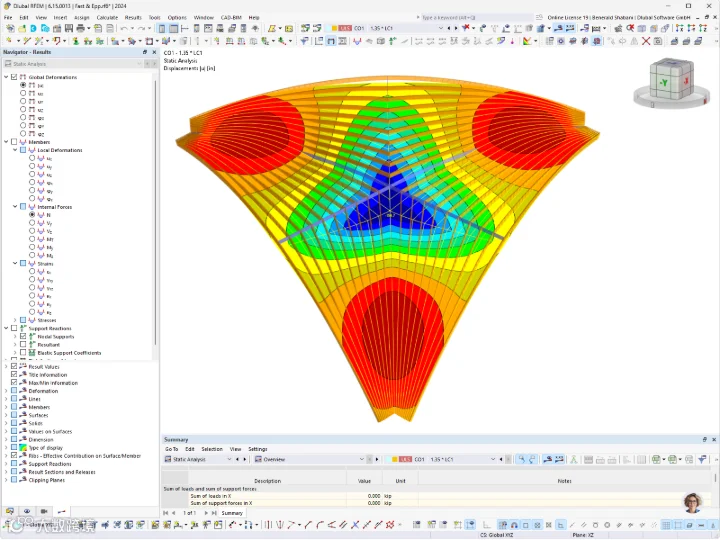

Fast + Epp 工程事务所采用Dlubal RFEM 6对木 - 钢混合拱主体结构进行竖向荷载与侧向荷载分析；分析工作包含借助稳定分析模块开展的精细化整体屈曲分析。
德儒巴软件（上海）有限公司，为著名德国建筑结构设计软件公司Dlubal Software GmbH的全资中国子公司。德儒巴软件公司从事各类结构分析、设计、仿真等工程领域的分析、设计软件的开发、销售、培训和咨询业务。德国总公司成立于1987年，30多年来，德儒巴一直致力于开发有限元结构分析与设计软件。全球拥有超过13000家公司和130000多个授权用户使用德儒巴软件产品，客户遍布132个国家和地区，在多个国家的建筑和机械等多个领域已经成为了主流通用分析软件。除德国外，德儒巴在中国、美国、法国、意大利、波兰、捷克、英国、荷兰、比利时、芬兰、希腊、韩国、巴西、土耳其、新加坡、阿根廷和阿联酋等国家和地区都设有子公司和经销商。公司主要产品包括RFEM、RSTAB、RWIND、RSECTION、吊车梁、板屈曲分析等软件。
RFEM 是基于尖端的计算机图形处理和分析技术研发而成的一款三维有限元结构分析软件， 时至今日软件迭代进化到了第六版RFEM 6, 拥有非常强大的分析功能、分析速度、卓越的图形表现以及结果整理等功能，为用户提供一个全新的分析和设计环境。RFEM 包含钢结构、钢筋混凝土结构、木结构、玻璃结构、索膜结构、铝合金结构、机械工程、动力分析、非线性、节点分析等多个分析设计功能。
RWIND是德国Dlubal软件公司的CFD数值风洞模拟软件。RWIND特别为建筑结构工程打造，可以有效解决设计公司想在项目方案阶段就有风工程快速介入的需求。结合RFEM，RWIND可以有效改进现在很多设计院做CFD整套流程速度慢的缺点。RFEM可以很快的建模或者导入模型。然后导出到RWIND来进行风洞模拟。RWIND计算出的风洞结果，如表面风压，可以自动处理返回到RFEM成为构件的风荷载工况参与计算。
