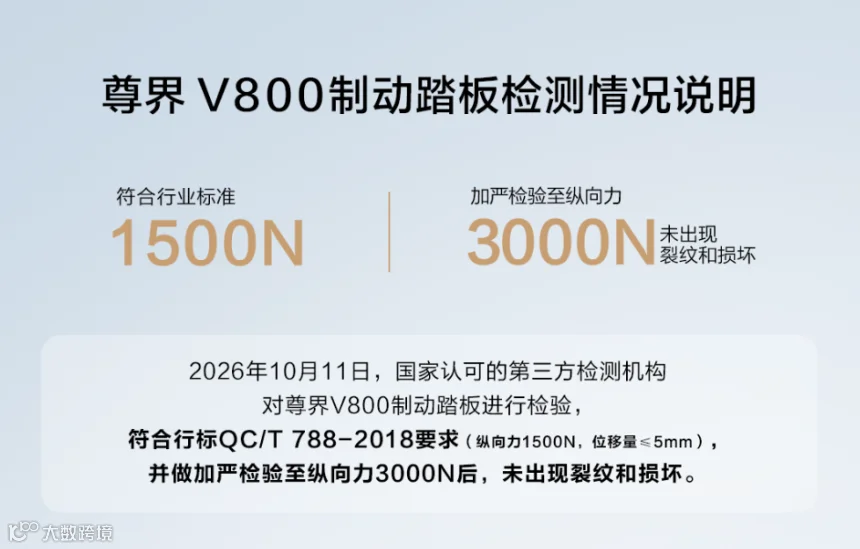

10月13日，尊界发布《尊界V800制动踏板检测情况说明》。报告由中国汽研出具，依据行业标准QC/T 788-2018，对18台样车进行检测。在1500牛纵向力作用下，踏板位移均值2.61毫米（标准限值5毫米）；加严测试中，施加3000牛力保压5秒并循环5次，14个总成均无裂纹或损坏。
然而，舆论焦点并非此项合规性测试。10月8日媒体实测视频显示，三台全新V800在100km/h紧急制动中，分别于第2至第4脚制动时发生踏板支架断裂。断裂位置一致，导致制动失效，制动距离由38米剧增至140米，驾驶员仅能依靠P挡应急减速。
核心矛盾在于：实验室静态测试指标优异，但实车动态工况下出现集体失效。检测报告解答了“是否符合标准”，却未回应“为何断裂”。
图1：制动踏板失效前后，同一台车从100公里时速到静止的距离对比。（出处：据懂车帝实测视频显示）
加载速率差异导致材料性能误判

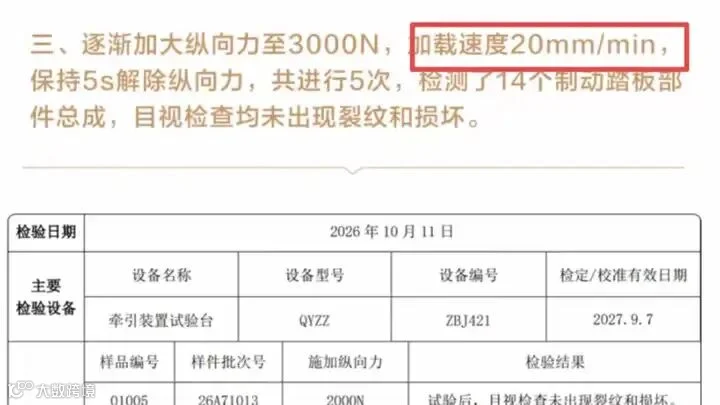

检测报告中一项关键参数为加载速度：20毫米/分钟。换算后约为0.33毫米/秒，完成100毫米全行程需5分钟。相比之下，真实驾驶场景中：
- 温和减速：约36毫米/秒，是台架速度的109倍；
- 中度减速：100-200毫米/秒，是台架速度的300-600倍；
- 紧急制动：美国NHTSA测试标准为254毫米/秒，欧洲Euro NCAP上限达400毫米/秒，分别是台架速度的770倍和1212倍。
这种巨大的速率差异对材料性能影响显著。涉事支架材质为聚丙烯添加40%玻璃纤维，属于粘弹性材料。低速加载时，分子链有足够时间滑移以分散应力；而在高速冲击下，应力集中于注塑熔接痕等缺陷处，材料表现为脆性断裂，无预警失效。因此，3000牛的静态强度数据无法等效替代动态冲击下的安全性。
图2：不同制动工况下的踏板加载速度对比，绿色底纹为明确减速但尚非紧急的常见速率范围。（出处：Euro NCAP AEB测试规程、美国联邦公报NHTSA NCAP文件、第三方《尊界V800制动踏板检测情况说明》）
标准覆盖不全与测试场景缺失
QC/T 788-2018标准涵盖纵向/侧向位移、刚度、高低温适应性、抗扭、强度、工作耐久性、振动耐久性及耐腐蚀性等十项指标。此次公开报告仅涉及强度测试，其余九项未披露，其中三项与事故高度相关：
- 抗扭性能：真人制动存在侧向力与扭矩，标准要求正负15牛米下无裂纹，此项结果未公布。
- 工作耐久性：实测中断裂发生在多次制动后，属疲劳累积失效。而报告中的5次测试为独立静压，非连续疲劳试验。
- 温度适应性：连续制动产生高温，支架需在热环境下保持性能。报告未提及试验温度，而标准要求在80℃及-40℃下测试。
针对“溃缩设计”说法，专家指出溃缩断裂具有特定诱导位置和受力方向，正常制动工况下严禁触发。此次断裂不符合溃缩设计特征。
图3：行业标准规定的试验项目与本次《检测情况说明》公布项目对照。（出处：汽车行业标准原文、尊界汽车《尊界V800制动踏板检测情况说明》）
法规合规性与举证责任倒置
尊界声明其符合GB 21670-2025、GB 7258-2026等强制性国标。其中GB 21670-2025规定：制动踏板及支架应采用金属材料或性能相当的材料制造，且正常工作不应产生明显变形。涉事支架为非金属材质，企业需承担“性能相当”的举证责任。
此外，QC/T 788主要适用于金属踏板，塑料踏板仅为参照执行。该标准强度限值从2007版的2000牛降至2018版的1500牛，虽增加了振动耐久性等新指标，但行业内部在2025年团体标准征求意见稿中已建议提高载荷并考虑温度影响，反映出原有标准可能存在滞后。

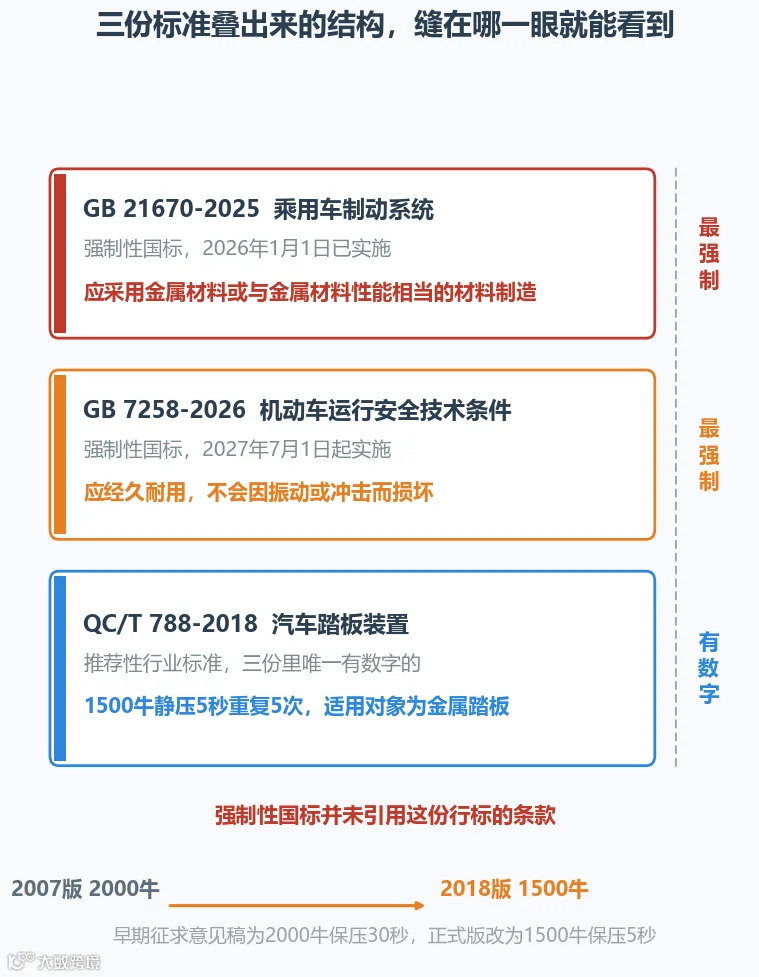

图4：本案涉及的三份标准的强制属性与量化门槛对照。（出处：工信部公开文件、长安汽车向中国证券报确认的条款内容、QC/T 788-2007与2018版对照）
免费升级背后的实质召回
尊界于10月8日承诺优化设计并为已交付用户免费升级，10月13日又公布检测合格报告，两者逻辑相悖。若产品合格，无需升级；新方案宣称通过增加玻璃纤维长度提升2-3倍稳定性，实质上承认了原设计的不足。专家指出，免费升级即为事实上的召回。
目前监管层面已介入，中汽中心调研非金属踏板材质应用，媒体亦强调刹车安全底线。作为智能化顶配车型，V800在基础机械结构上的失效引发了行业对推荐性标准适用性的重新审视。
图6：制动踏板转轴区域支撑结构示意。（出处：据懂车帝拆解视频显示）
数据与信源
尊界汽车《尊界V800制动踏板检测情况说明》，2026年10月13日
澎湃新闻、每日经济新闻、上海证券报、和讯汽车相关报道，2026年10月8日至13日
懂车帝封闭场地实测视频与拆解内容，2026年10月8日，单一信源，文中均已标注
中国证券报：长安汽车回应制动踏板总成材质调研，2026年10月10日
界面新闻：一辆百万豪车的刹车踏板，多大力才算踩过头
QC/T 788-2007、QC/T 788-2018《汽车踏板装置性能要求及台架试验方法》
GB 21670-2025《乘用车制动系统技术要求及试验方法》
GB 7258-2026《机动车运行安全技术条件》
本文基于截至2026年10月13日的公开信息写作。涉事企业的检测结论以官方文件为准，媒体测试与拆解内容为单一信源，文中均已标注。本文为个人分析，不构成对任何企业的定性结论，亦不构成任何投资建议。
