根据各行业用户反馈和建议，为进一步提高路桥工程师在各类图纸编辑、修改中的效率，纬地软件经过近2年时间的集中研发、反复测试打磨，今天“纬地路桥CAD工具箱——（Extension Tools）”隆重发布了！
纬地路桥CAD工具箱 包含12大功能模块，共100个快捷操作功能项，具体包括：ET格式、ET符号、ET表格、ET绘图、ET标注、ET多段线、ET查询、ET打印、ET图层、ET快选、ET显隐和ET配置，全面覆盖日常路桥工程设计、绘图、编辑等需求。通过实体调整、表格智能化处理、快速标注、多段线灵活编辑以及图层管理等功能，工程师们可以更高效地完成复杂设计任务。
纬地路桥CAD工具箱不仅适合新手快速上手，也为经验丰富的工程师提供了强大的支持。无论是简化绘图流程、提升操作效率，还是优化图纸质量，该工具箱都能显著降低工作负担，让绘图变得更加轻松高效，真正让绘图工作事半功倍。
下面是纬地路桥CAD工具箱各模块主要功能简介：

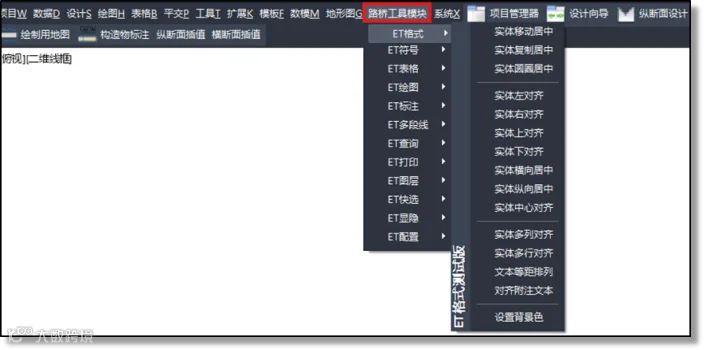

一、ET格式：实体调整，整整齐齐
格式功能拥有出色的实体调整能力，无论是实体移动居中、复制居中、圆圈居中，还是实体左对齐、右对齐、上对齐、下对齐，该功能都能轻松实现。通过实体横向居中、纵向居中、中心对齐，以及实体多行、多列对齐功能，用户可以在复杂布局中保持图纸的整洁与一致。文本等距排列功能确保每个元素都恰到好处，而对齐附注文本则让细节更加完美，此外，该功能还包含CAD背景色快速设置，进一步优化绘图视觉环境。该功能的实现，大幅提升了绘图工作效率。
二、ET符号：图形符号，轻松画出
对于符号功能无论是实体外部矩形、实体外部圆圈，还是文本双下划线，都能轻松实现；一般折断符号、圆形折断符号满足多种折断标注需求；一般标高符号、水位标高符号、一般剖面符号精准表达设计细节；橫坡坡度符号、比例坡度符号、三角坡度符号则全面覆盖坡度标注场景。
此外，工具还支持绘制角平分线和绘制空心箭头，帮助用户快速完成复杂几何图形的绘制与标注。该功能的实现，不仅丰富了绘图表达方式，还大幅提升了绘图效率与精度。
图5 ET符号功能截图
三、ET表格：表格智能，数据好用
通过绘制网格功能，用户可以快速创建规整的布局；表格文字居中、复制行列文本、粘贴行列文本以及交换两行文本、交换两列文本等功能，让表格编辑更加灵活便捷；合并多列文本和数值合计计算则进一步提升了数据处理效率。该功能的实现，不仅简化了复杂表格的操作流程，还显著提升了数据处理的准确性与效率。
图6 ET表格功能截图
四、ET绘图：绘图功能，便捷精准
该功能能够顺利导入Excel/WPS表格以及*.txt文档坐标数据，无论是大规模的坐标数据，还是特定项目所需的局部坐标信息，都可以快速准确地导入到CAD中，为绘图提供精准的定位基础。此外，绘制指定角度功能使用户能够精准把握线段或图形的角度，满足高精度设计需求。
图7 ET绘图功能截图
五、ET标注：标注快速，又准又好
通过当前标注样式功能，用户可以快速统一标注风格；对齐尺寸标注线和对齐文本标注位置确保标注整洁美观；倾斜尺寸标注则适应特殊角度的标注需求。复制对齐标注和合计标注数值功能大幅提升了标注效率与数据整合能力；绘制引线标注、定物快速标注和定点快速标注让用户能够精准定位并快速完成标注。
此外，批量标注线段功能进一步简化了重复性操作。这些功能不仅优化了标注流程，还显著提升了标注效率，提高了标注的精确性与一致性。

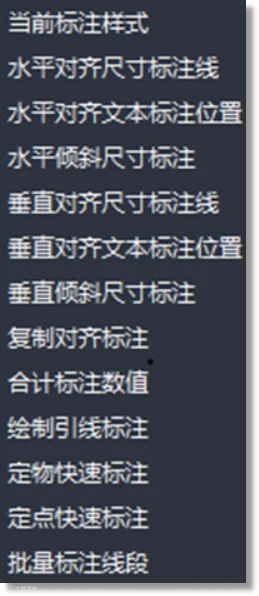

图8 ET标注功能截图
六、ET多段线：多段线编辑，灵活高效
通过合并多段线功能，用户可以轻松整合多条线段；多段线编号反向则方便快速调整方向顺序；删除多段线节点和增加多段线节点功能，让用户能够灵活编辑多段线形状；导出多段线坐标为数据分析和外部处理提供了便利。
此外，工具还支持曲线转多段线和多段线转样条曲线，实现多种几何图形之间的无缝转换；多段线相互转换和批量打断多段线功能进一步提升了编辑效率，适用于复杂设计场景。这些功能不仅简化了多段线的编辑流程，还显著提升了绘图的灵活性与精确性。
图9 ET多段线功能截图
七、ET查询：实体查询，信息全有
查询功能为用户提供精准的几何数据查询与输出支持。通过查询线段长度、查询区域面积、查询两点长度以及查询部分曲线长度，用户可以快速获取设计图中的关键尺寸信息；查询直线夹角功能则帮助用户轻松计算角度关系。同时，工具支持标注实体长度、标注实体面积，并可将数据直接输出实体长度、输出实体面积，方便后续分析与记录，而输出最近查询记录则让数据管理更加便捷。这些功能不仅提升了测量效率，还确保了数据的准确性与可追溯性。

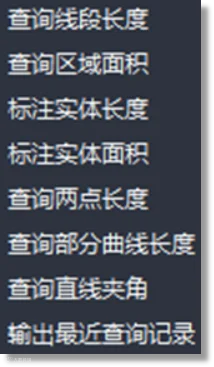

图10 ET查询功能截图
八、ET打印：图纸打印，方便快捷
智能打印模块集成智能图纸识别与便捷打印管控能力，构建CAD图纸全链路高效打印解决方案，有效提升工程图纸打印工作效率。模块能够自动扫描识别图纸中的块图框及参照图框，通过图框关键字比对筛选目标打印图纸，并自动将筛选后的图纸加载到打印管理停靠面板。
对于散线图框等无法完成自动识别的图纸，模块提供人工手动录入方式：一方面支持点选实体、块图框定向添加打印对象；另一方面支持对角点框选自定义打印范围，软件自动解析所选区域图纸属性并完成打印图纸录入。通过自动识别与手动增补相结合的方式，完整覆盖各类图纸打印需求，防止待打印图纸遗漏。
模块具备一键批量打印功能，可严格按照打印管理列表排序顺序批量打印图纸；软件自动缓存上一轮打印参数，涵盖打印样式、纸张尺寸等配置项，后续打印可直接调用历史参数，无需反复配置。打印前可开启预览功能核对图纸内容，从源头规避打印错误，保证出图精度与正确性。
图11 ET打印功能截图
九、ET图层：图层操作，快速切换
图层管理十分便捷，只要选取实体，就能快速地打开或关闭图层。用户不再需要在图层管理器中花费大量时间去查找、频繁切换，图层的操作效率会有很大提升。用户可以按照绘图需求，快速地对不同图层的内容进行显示或隐藏，绘图过程清晰有序，进而能够将精力集中于重要环节，绘图效率明显提高。

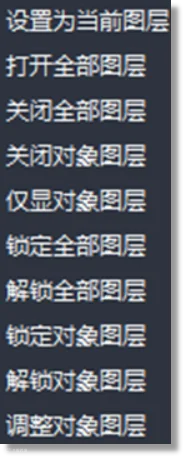

图12 ET图层功能截图
十、ET快选：实体选择，精准找到
快速选择基于实体的图层、颜色、线形或字高条件，快速地选中实体。不管是要选出特定线形的图形，还是选中某个图层上的全部内容，均能在刹那间完成。这样，在开展编辑、修改或其他操作时，用户能够迅速定位到需要处理的对象，不必在大量图形里缓慢寻觅，工作效率因此得到大幅提升。
图13 ET快选功能截图
十一、ET显隐：实体显隐，精准控制
借助实体、图层、颜色、线宽等条件，能够迅速隐藏或显示目标对象，无需手动逐个选择，从而显著提升操作效率。此外，该功能还支持显示所有实体。
图14 ET显隐功能截图
十二、ET配置：加载配置，事半功倍
配置文件管理功能拥有出色的个性化设置管理能力，在禁用配置状态下，模块将自动记录用户使用习惯，启用配置后模块将会按照用户使用习惯对于一些需要繁琐操作的过程实现自动读取配置完成操作，无论是配置文件的快速启用或禁用，还是偏移值、线宽、字高等参数的持久化记忆，该功能都能轻松实现。配置文件管理功能的实现，大幅提升了绘图环境配置的便捷性与工作效率。
图15 ET配置功能截图
十三、结语
纬地路桥CAD工具箱（ETools）功能丰富强大，操作便捷高效，可在以下官方测试并推荐的CAD平台上稳定运行： AutoCAD 2023（X64）、中望CAD 2026（X64）、浩辰CAD 2026（X64）。建议用户优先选用推荐版本以获得最佳体验。
纬地路桥CAD工具箱是绘图时极为出色的帮手，它不仅是一款高度集成的CAD插件，更是助力道路设计工程师提升各类图纸编辑、修改效率的绝佳工具。实际上，纬地软件辅助绘图工具的开发正是基于大量用户反馈的意见，旨在为用户提供一站式的绘图解决方案。无论是复杂的设计任务还是日常的绘图需求，纬地路桥CAD工具箱都能帮助用户轻松应对，成为设计工作中不可或缺的得力助手。
“寓精于简，不断创新”是纬地软件一直秉持的研发理念。欢迎各行业用户朋友，继续向我们反馈软件应用过程中各类的问题和建议！
纬地软件技术支持部
微信公众号：纬地软件
官方技术支持网站：www.hintcad.cn
电话：029-88450051/52/53
2026年10月12日
